经典曲柄滑块传动机构三维建模作品

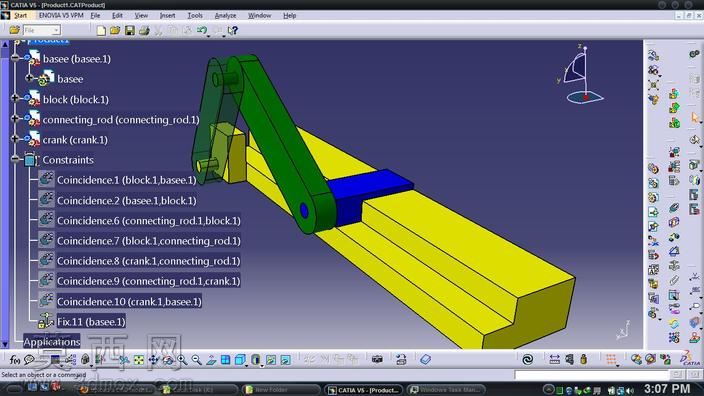

本作品为经典曲柄滑块传动机构的三维建模成果，建模过程严格遵循机械设计原理，先完成各基础零件的参数化建模，再通过装配约束完成整体机构搭建。首先针对基座零件，以拉伸凸台命令构建出带导轨槽的长方体基座结构，对导轨滑动面做了平整化处理，保证后续滑块运动的顺滑度，基座上预留了曲柄的旋转安装孔位，孔位同轴度公差按照常规传动机构设计标准设定，避免曲柄转动时出现卡滞问题。其次构建曲柄零件，采用带安装轴孔的杆状结构，两端分别设置与基座、连杆连接的铰接孔，孔位间距按照曲柄回转半径设定，保证机构运动行程符合设计预期，曲柄主体做了轻量化的结构处理，在保证结构强度的前提下减少不必要的材料冗余。随后完成连杆零件的建模，连杆为两端带铰接孔的长杆结构，长度参数匹配曲柄回转半径与滑块行程的运动学关系，两端铰接孔分别与曲柄、滑块形成转动副连接，建模时对连杆与其他零件的配合面做了间隙预留，避免装配后出现运动干涉。最后构建滑块零件，滑块外形与基座导轨槽的截面尺寸精准匹配，可沿导轨做直线往复运动，滑块上设置与连杆连接的铰接座，保证连杆摆动时可顺畅带动滑块完成直线运动。装配阶段依次添加重合、同轴心等装配约束，完全还原真实机构的运动副关系：曲柄与基座间为转动副，可绕基座固定轴做整周回转；曲柄与连杆间为转动副，可随曲柄转动调整相对角度；连杆与滑块间为转动副，可随滑块直线运动调整摆动角度；滑块与基座间为移动副，仅能沿导轨方向做直线位移。完成装配后可通过运动仿真验证机构运动逻辑，当曲柄做连续整周回转时，连杆会带动滑块沿导轨做规律的往复直线运动，完全实现曲柄滑块机构将回转运动转化为直线往复运动的核心功能，建模过程中对所有零件的棱边做了适度的圆角处理，既符合实际机械零件的加工工艺要求，也让整体模型视觉效果更贴近真实工业零件。各零件的材质配色做了区分设置，基座采用明黄色材质模拟铸铁喷漆效果，曲柄与连杆采用深绿色材质模拟结构钢调质处理外观，滑块铰接部位采用蓝色材质区分不同功能部件，方便观察各零件的运动状态，整体模型结构完整，约束关系准确，可用于机械原理教学演示、机构运动分析等场景，清晰展现了四杆机构中曲柄滑块类结构的运动原理与组成形式。
