光盘封装简易涡轮风扇结构三维设计

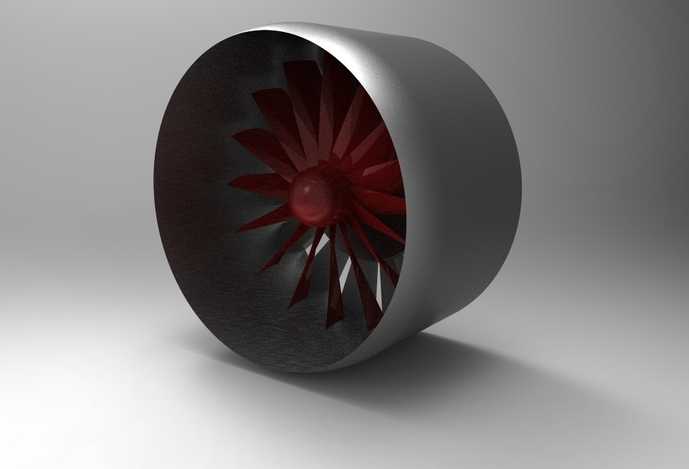

本作品为创意简易涡轮风扇组装结构，采用三维建模软件完成全参数化设计，整体结构将小型涡轮风扇组件集成于废弃光盘的中空环形空间内，实现了废旧光学存储介质的创意结构复用。建模阶段首先完成光盘基体的参数化绘制，精准还原标准光盘的外径尺寸、中心孔径与厚度参数，对光盘边缘的注塑圆角、中心夹持区的凸台结构做了精细化特征还原，保证基体尺寸与实物完全匹配。随后完成涡轮风扇部分的建模：首先绘制中心轮毂的回转体特征，轮毂采用流线型球面过渡设计，降低气流进入时的阻力损失；沿轮毂周向均匀阵列18片涡轮叶片，叶片采用翼型截面设计，从根部到叶顶存在连续的扭转角度，既保证气流轴向进入后可沿径向顺畅导出，也适配光盘内部的狭窄环形安装空间，叶片与轮毂之间做了圆角过渡处理，避免应力集中同时优化气流流道。建模过程中对叶片与光盘内壁的装配间隙做了精准控制，预留0.2mm的安全间隙，既避免叶片转动时与光盘内壁发生剐蹭，也尽可能缩小间隙减少气流泄漏，提升风扇的送风效率。渲染阶段采用哑光浅灰色作为场景基底，光盘基体赋予半透明聚碳酸酯材质，调整材质的折射率与透光率，还原真实光盘的通透质感与表面轻微的磨砂触感；涡轮叶片赋予橄榄绿哑光工程塑料材质，添加细微的颗粒质感模拟玻纤增强塑料的表面特征，轮毂部分采用亮面金属质感材质，与叶片形成材质对比提升视觉层次；场景内添加柔和的面光源与底部反光板，投射出柔和的软阴影，清晰展现叶片的扭转形态与整体结构的装配关系。设计思路上主打简易组装与创意复用，整体结构无需复杂紧固件，风扇组件可直接卡入光盘的环形空腔内，既可以作为教学演示的流体力学结构教具，也可通过加装微型电机改造为小型桌面送风装置，整体结构简单易制作，充分利用了废弃光盘的结构形态，实现了低成本的创意机械结构设计。
