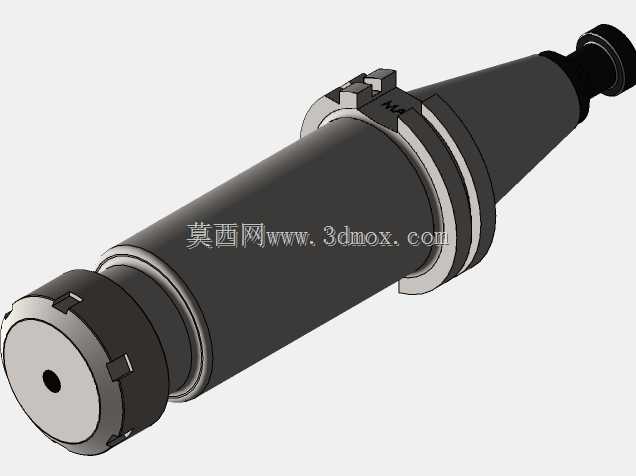

ISO40ER32型150MM长度数控刀柄结构

　　在数控铣削、加工中心批量加工的生产场景中，刀柄作为连接机床主轴与切削刀具的核心过渡部件，其结构精度、装夹可靠性直接决定了加工过程的切削稳定性与最终工件的形位公差表现。这款适配ISO40主轴接口的ER32规格刀柄，有效悬伸长度设定为150mm，主要针对中等深度型腔加工、常规平面铣削、钻孔攻丝等通用机加工场景设计，能够覆盖绝大多数立式加工中心的日常加工装夹需求。从结构设计逻辑来看，这款刀柄采用了成熟的ER弹簧夹头装夹方案，锥柄部分严格遵循ISO40主轴的锥度配合标准，通过7:24锥面的紧密贴合实现主轴端的定位与扭矩传递，锥柄尾部的拉钉结构适配机床主轴的拉爪机构，能够在高速旋转时保证足够的拉紧力，

　　避免刀柄在切削负载下出现窜动甚至松脱的风险。靠近锥柄根部的法兰端面设置了驱动键槽，可与主轴端面的传动键配合，在重切削工况下分担锥面传递的扭矩，降低锥面配合面的磨损速率，延长刀柄的重复使用寿命。刀柄的主体杆部做了等直径设计，150mm的悬伸长度在保证足够加工 reach 的同时，兼顾了杆部的刚性表现，相较于更长悬伸的刀柄，能够承受更大的径向切削力，减少加工过程中的让刀现象，在铣削钢件、铸铁等硬质材料时，可有效抑制振刀纹的产生，提升工件表面加工质量。前端的ER夹头安装部位采用标准ER32锥孔设计，可适配对应规格的ER弹簧夹头，夹持直径范围覆盖2mm至20mm的直柄刀具，包括立铣刀、钻头、铰刀、丝锥等常用切削刀具，通过前端的锁紧螺母旋紧，

　　迫使弹簧夹头沿锥面收缩，实现对刀具柄部的均匀抱紧，这种装夹方式具备良好的对中精度，重复装夹的刀具跳动量可控制在0.01mm以内，能够满足多数精密加工的同轴度要求。从安装边界尺寸来看，这款刀柄的锥柄大端直径、法兰厚度、拉钉安装尺寸均严格匹配ISO40主轴的安装规范，安装时无需额外调整主轴参数，可直接替换同规格的其他ISO40刀柄，杆部外径经过优化设计，在加工较深型腔时可避免与工件侧壁发生干涉，前端锁紧螺母的外径也做了收窄处理，能够伸入狭小的加工区域完成切削作业。在实际使用场景中，这类刀柄广泛应用于通用机械零件加工、模具钢粗精加工、五金零件批量生产等领域，搭配不同类型的ER夹头可快速切换不同直径的刀具，无需更换整根刀柄，

　　能够有效减少机床换刀时间，提升加工效率。设计过程中，杆部的同轴度公差、锥面的接触精度、夹头锥孔的圆度公差都做了严格的控制，每一处配合面的粗糙度都满足高速旋转的使用要求，避免高速转动时因配合面不平整产生的动平衡问题，在常规8000转以内的转速区间使用时，无需额外做动平衡校正即可保证稳定的切削状态。相较于热缩刀柄、液压刀柄等高精度夹持方案，这款ER刀柄的适用场景更广，后期维护成本更低，夹头磨损后仅需更换对应规格的弹簧夹头即可恢复装夹精度，是机加工车间内消耗量最大、通用性最强的机床附件之一，其结构经过多年的市场验证，不存在设计缺陷，能够适应潮湿、多切削液、金属粉尘较多的车间加工环境，长期使用后仅需定期清洁锥面配合部位、检查拉钉的拉紧状态，即可维持稳定的装夹性能。
