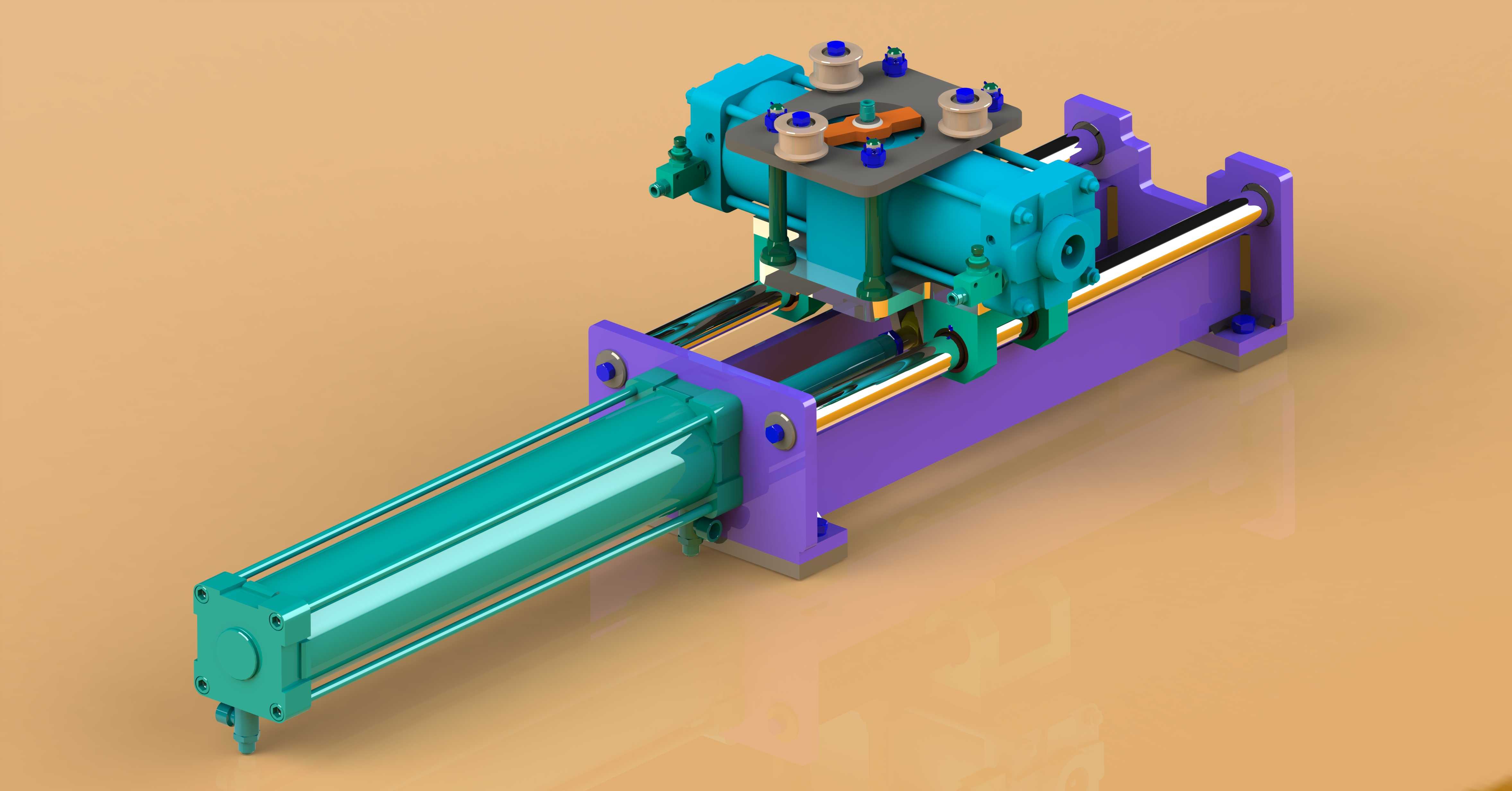

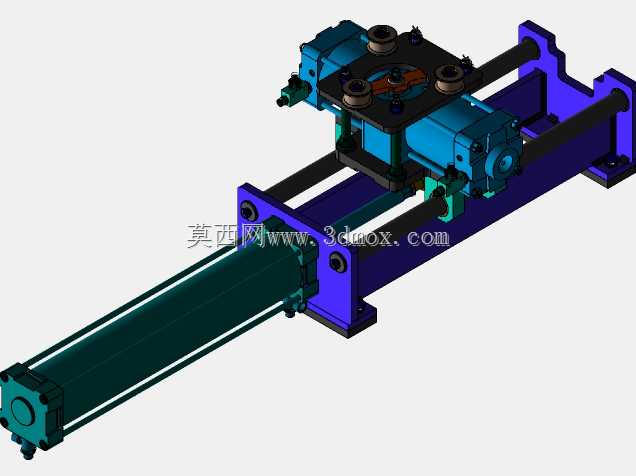

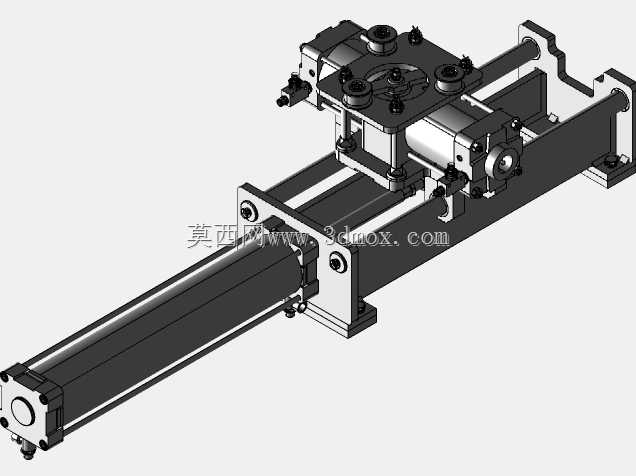

气动滑台位移进给工作台结构设计

　　在自动化装配、零件检测、小型工件上下料的工位布局里，这类气动驱动的直线位移工作台是非常常见的执行单元，很多做专机改造的工程师在做工位排布时，都会优先考虑这类集成度较高的滑台结构，不用自己从零开始搭型材、拼气缸和导轨，能省不少前期设计的验证时间。从实际使用场景来看，这类滑台常被用在电子零件的引脚裁切工位、小型五金件的压装前置送料、注塑件取出后的位移转序，还有检测设备里的工件进给位置切换，相比电机驱动的丝杠滑台，它的响应速度更快，维护成本更低，适合短行程、固定点位往复的工况，不需要复杂的运动控制编程，只要接通气源配合电磁阀就能实现点位的切换，对车间的气源配套要求也不高，常规工厂的0.5-0.7MPa压缩空气就能稳定驱动。

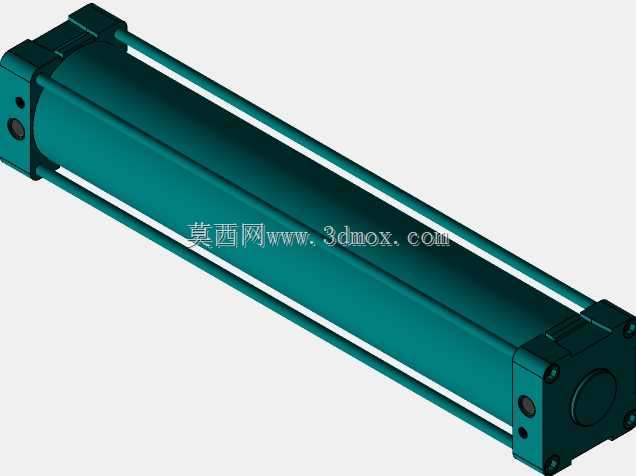

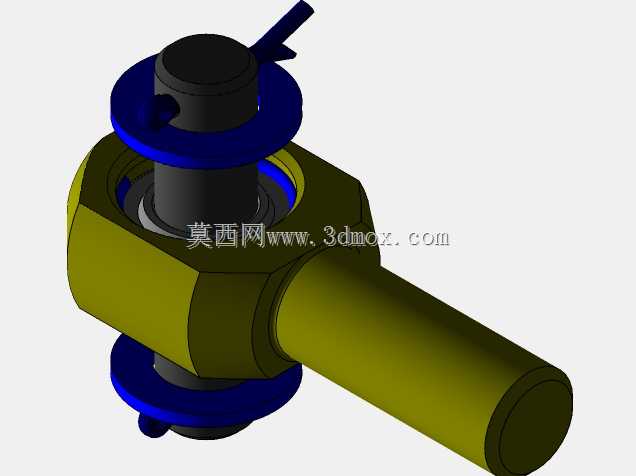

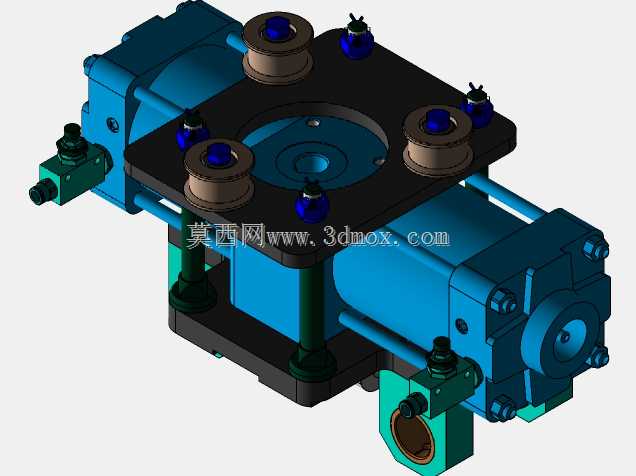

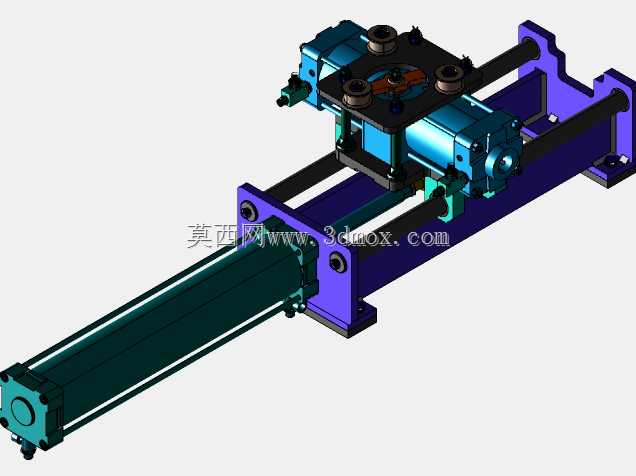

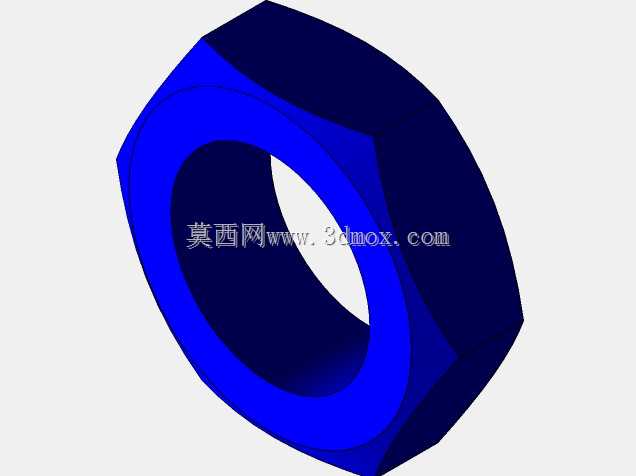

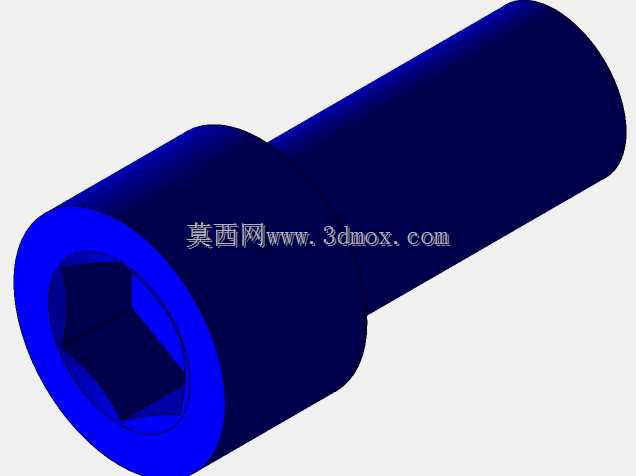

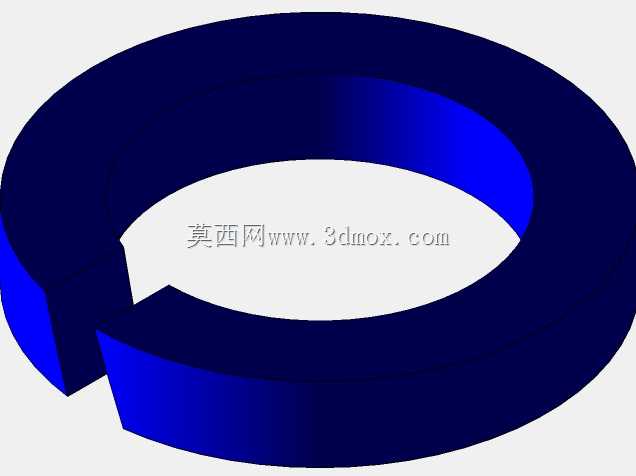

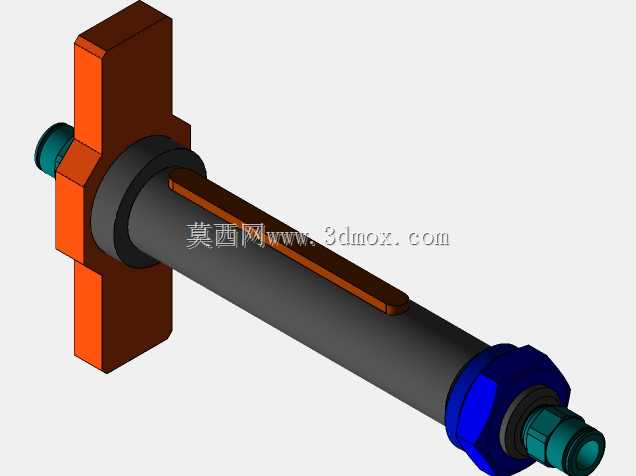

　　从结构设计的思路来看，这套滑台采用了双平行光轴作为导向支撑，相比单导轨的结构，双光轴的抗偏载能力更强，当滑台顶面的工装夹持有偏心负载的时候，不会轻易出现卡滞、爬行的问题，光轴搭配直线轴承的传动阻力更小，气缸的推力损耗能控制在较低水平。驱动端采用的是标准长行程气缸，气缸缸体直接固定在滑台的端部基座上，活塞杆的输出端和滑台动板做浮动连接，避免加工装配的同轴度误差导致气缸活塞杆受径向力，延长气缸密封件的使用寿命。滑台的动板顶面预留了四个成矩形排布的安装孔位，孔位做了沉台设计，方便用户直接安装工装夹具、吸盘支架或者小型压装组件，不需要额外在动板上二次打孔攻丝，适配大部分常规小型工装的安装尺寸。

　　安装边界方面，滑台的底部基座两端都做了带安装孔的固定支脚，支脚的安装面和基座底面做了共面加工，安装时只要把基座固定在设备的台面板或者铝型材框架上，就能保证滑台的运动平面和安装基准平行，不需要额外做复杂的调平工序。滑台的整体宽度控制在较窄的范围内，在多工位并排布局的时候，不会占用过多的横向安装空间，相邻两个滑台的中心距可以压到很小，适合密集排布的多工位转盘或者直线式装配线布局。行程方向的两端都设置了硬限位缓冲结构，当气缸运动到行程端点的时候，缓冲垫能吸收动板的冲击动能，避免硬碰撞产生的噪音和零件松动，同时也能保证重复定位的精度，长期往复运行也不会出现位置偏移。

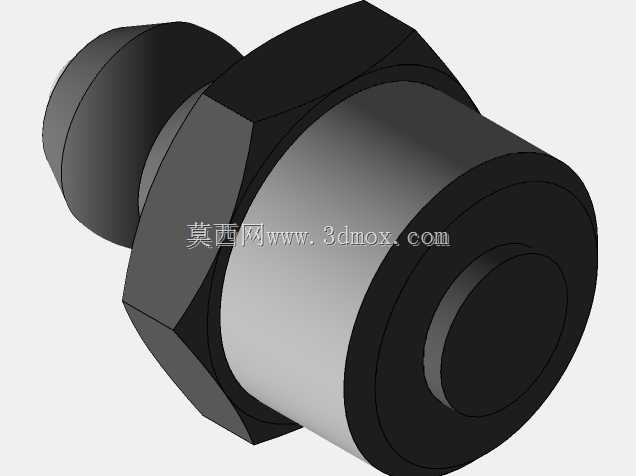

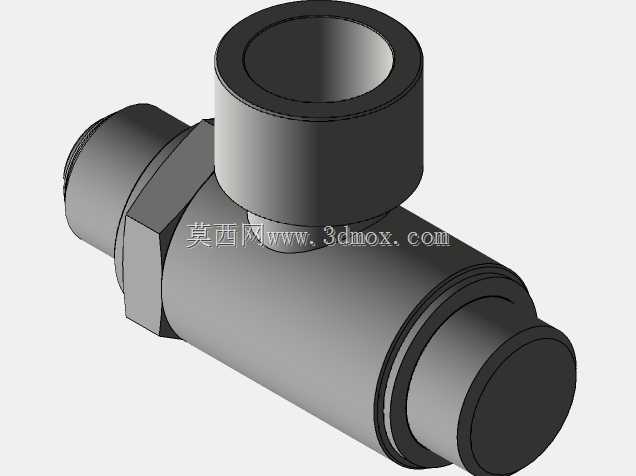

　　在功能特性上，这套滑台的动板和基座之间预留了足够的走线空间，用户安装在动板上的传感器、气管、电线可以顺着滑台侧面的拖链槽排布，不会在运动过程中出现管线拉扯、磨损的问题。导向光轴的两端都做了轴端固定，采用顶丝和端盖双重锁紧的方式，长期运行不会出现光轴轴向窜动的问题，保证导向精度的稳定性。气缸的进出气口设置在缸体的侧端，方便气管的接驳，不会和滑台的运动部件产生干涉。实际选型的时候，工程师可以根据自己需要的行程长度、负载重量来匹配对应的气缸缸径，这套结构的框架部分可以通用，只需要更换对应长度的光轴和气缸，就能衍生出不同行程规格的滑台，减少系列化设计的重复建模工作量。

　　从结构细节来看，动板上的安装孔位间距是按照通用工装的安装尺寸设计的，不管是安装气动手指、真空吸盘座还是小型的工件载具，都能直接找到对应的安装孔，不用额外做转接板。基座的型材部分采用了一体化的加工设计，导轨安装槽和气缸安装位是在同一个基座上加工出来的，相比拼接式的结构，整体刚性更好，在承受垂直方向的压装负载的时候，基座的变形量更小，能保证压装位置的精度。滑台的所有外露零件都做了表面处理，钢制零件做了发黑防锈，铝合金零件做了阳极氧化，在车间有少量切削液、油污的环境里也不会轻易生锈，日常维护只需要定期给光轴擦少量润滑脂，就能保证长时间的顺畅运行，不需要复杂的保养流程。
