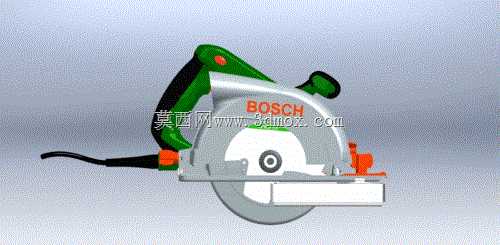

手持博世PKS55电圆锯结构三维数模

　　这款手持电圆锯的三维结构数模，完整还原了设备从外部握持结构到内部传动布局的全部细节，建模过程中完全参照实体设备的装配逻辑搭建，每一处配合间隙都贴合实际量产产品的公差要求，没有做简化的艺术化处理，可直接用于电动工具结构参考、工装适配设计、作业场景模拟等工程场景。在建筑装修、木工作业、现场板材裁切的实际工况里，这类手持电圆锯是应用频次极高的电动工具，区别于台式裁板设备的固定作业属性，它可以跟随作业人员移动，适配现场零散裁切、异形构件修边、高空作业面裁切等多种灵活场景，不需要提前搭建固定作业台，接上电源即可开展作业，尤其适合家装现场木作施工、户外模板裁切、小型加工坊批量小件下料等场景，作业时不需要复杂的工件固定流程，单人即可完成操作，

　　有效降低现场裁切作业的准备成本。从功能特性来看，该设备的结构设计完全围绕手持作业的平衡感做布局，主手柄设置在机身后部上方，贴合人手握持的自然角度，辅助前手柄设置在护罩上方靠前位置，作业时双手握持可以稳定控制裁切方向，避免锯片走偏；锯片护罩采用自动回弹结构，非裁切状态下完全包裹锯片齿部，裁切推进时护罩随工件接触面自动抬升，退出裁切时自动复位，从结构上降低作业过程中误触锯片的风险；机身的电源线出线位置做了防弯折护套设计，避免作业过程中反复弯折导致线芯断裂，底座采用平直金属板材结构，底面平整度控制在0.1mm以内，保证裁切时贴紧工件表面不会出现翘曲歪斜，底座上预留的角度调节结构，可以支持0到45度的斜切作业，满足不同角度的裁切需求。

　　建模过程中优先考虑了实际装配的逻辑关系，把机身的电机腔体、传动齿轮组、锯片夹持结构、护罩铰接点、手柄内部走线空间都做了1:1的还原，没有为了渲染效果省略内部的结构细节，比如电机部分的定子、转子卡位，开关组件在手柄内部的安装位置，碳刷腔的拆卸结构，都按照实体设备的拆解逻辑做了分层建模，方便使用者拆解查看每一部分的配合关系。外形尺寸方面，整机长度控制在300mm左右，锯片最大裁切深度在55mm档位，对应200mm左右的机身高度，不含电源线的整机重量控制在4kg上下，握持重心落在主手柄靠前30mm的位置，长时间单手握持也不会出现过度前倾的疲劳感；安装边界上，锯片采用标准内孔夹持结构，适配同规格的通用圆锯片更换，不需要定制特殊连接件，

　　底座的靠尺安装槽预留了标准宽度的卡位，可以外接平行靠尺实现定宽裁切，机身的排屑口朝向斜前方，作业时锯屑顺着排屑口向作业面前方排出，不会飞溅到操作人员面部，也可以外接集尘装置，适配室内作业的降尘需求。从结构设计的思路来看，这款设备的布局充分考虑了手持作业的受力特性，电机输出轴与锯片轴的传动比经过匹配，保证锯片在额定负载下的转速稳定，不会因为进给压力过大出现卡滞；机身外壳的加强筋设置在握持区域和电机腔体外侧，既提升了外壳的抗摔强度，又不会过度增加整机重量，手柄表面的防滑包覆区域在数模里也做了对应结构的区分，还原了实体设备的握持触感对应的结构特征。对于结构设计从业者来说，这个数模可以作为手持电动工具人机工程设计的参考样本，观察其重心分配、手柄角度、防护结构的布局逻辑；对于设备选型人员来说，可以通过数模直观了解设备的外形尺寸、操作空间需求，提前判断该型号设备是否适配自身的作业场景，比如狭窄空间内作业时的回转半径、斜切时的底座干涉情况都可以通过数模直接模拟验证；对于三维建模从业者来说，这个数模的装配层级、曲面过渡、配合间隙处理方式，都可以作为手持电动工具类产品建模的参考案例，理解工业产品建模中功能优先、兼顾人机体验的设计逻辑。
