该结构为商用车底盘核心行走传动集成部件,主要应用于公路客运客车、中重型城市物流载货车、新能源公交车辆的底盘行走系统,承担整车承载、动力传递、行驶缓冲、轮端导向多重功能,是连接车架与车轮、衔接传动系统与行走系统的关键总成。从实际装车场景来看,该总成直接替代传统钢板弹簧悬架搭配分体式驱动桥的组合方案,适配对行驶平顺性、货损控制、乘坐舒适度有较高要求的运营场景,比如高速干线物流的甩挂运输车辆、城区定点停靠的公交班线、长途客运班线车型,相比传统结构能大幅降低路面颠簸向车架的传递效率,减少车载精密货物、电子元器件的运输损耗,同时降低车内行驶噪音,提升乘员乘坐体验。

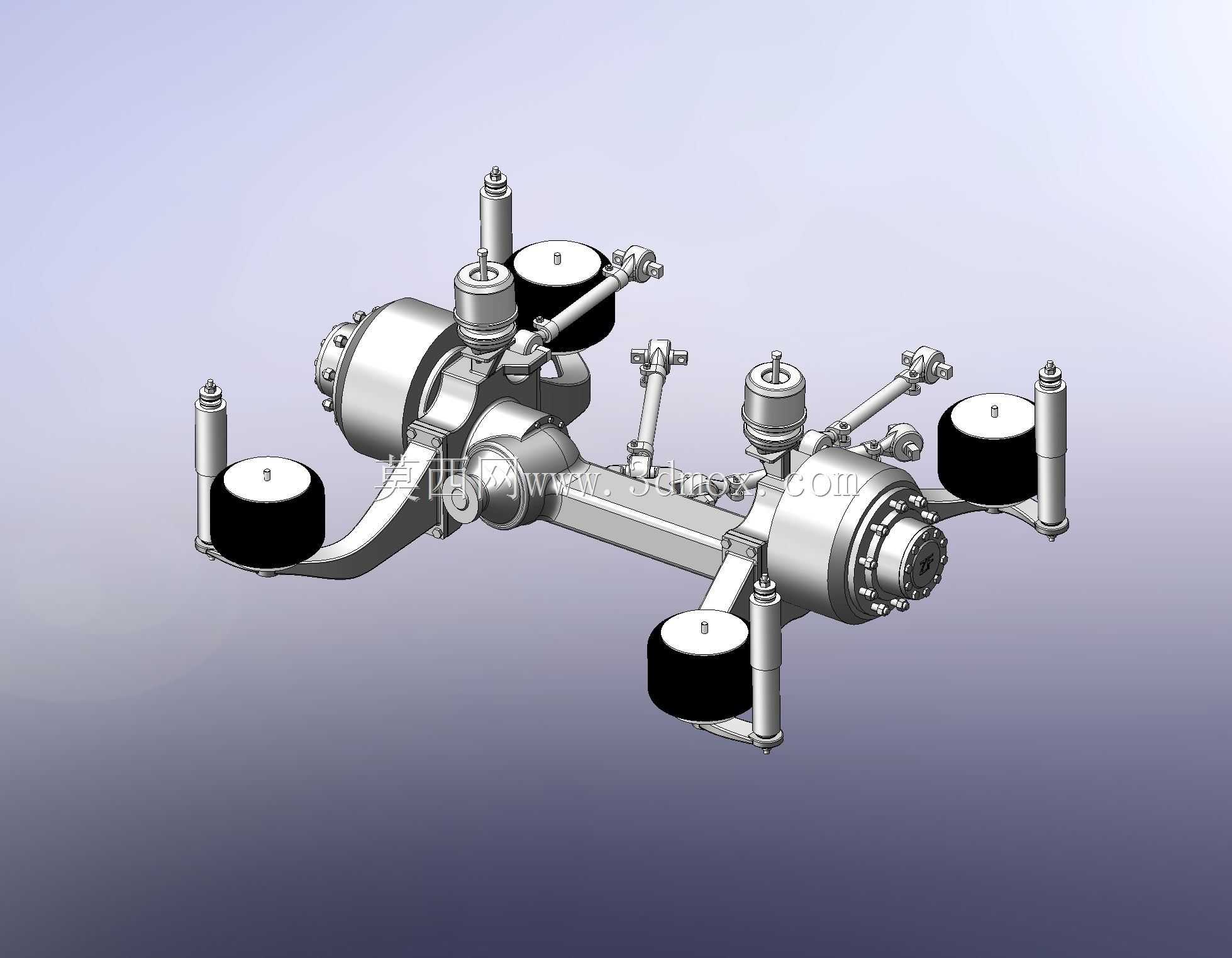

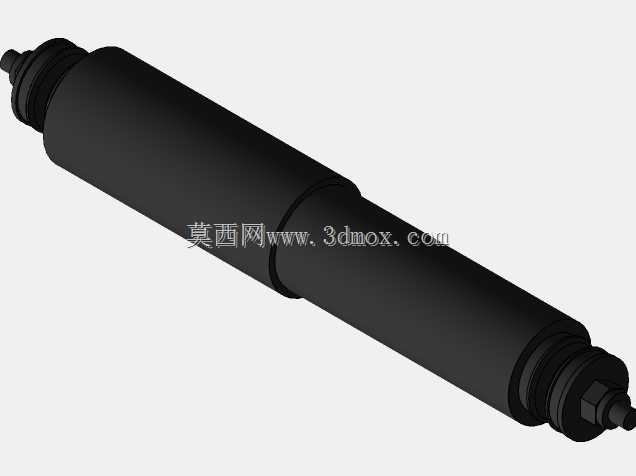

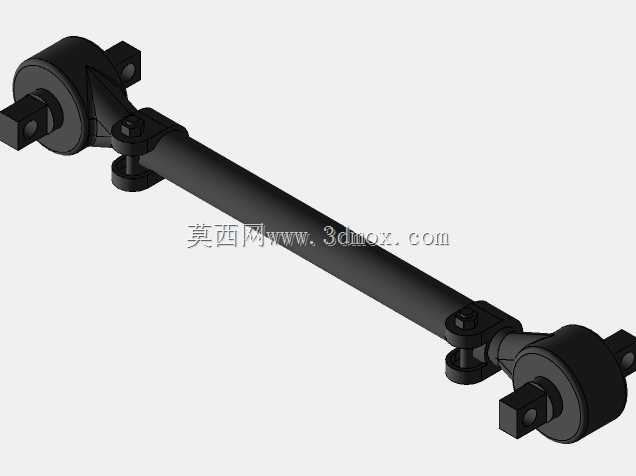

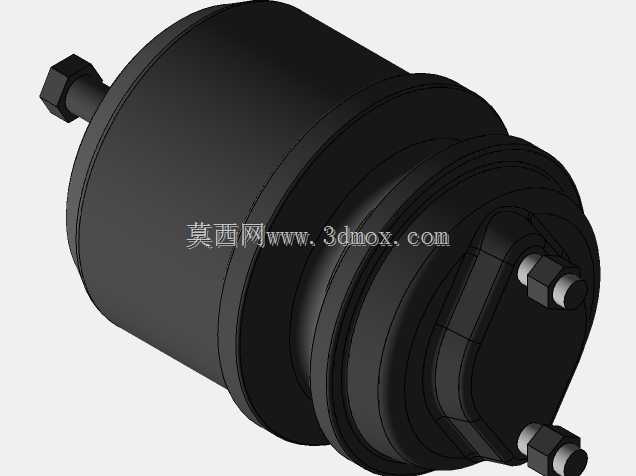

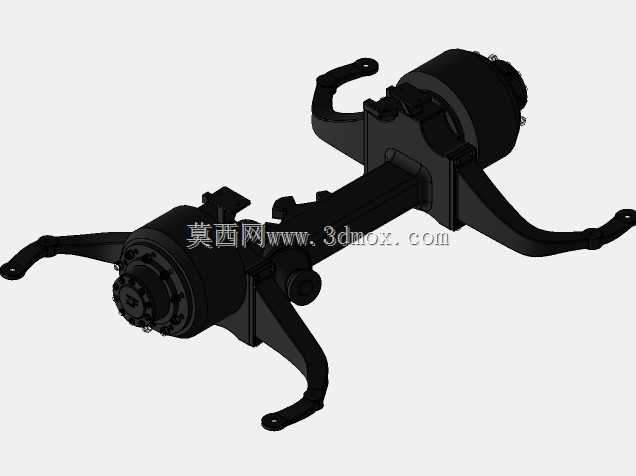

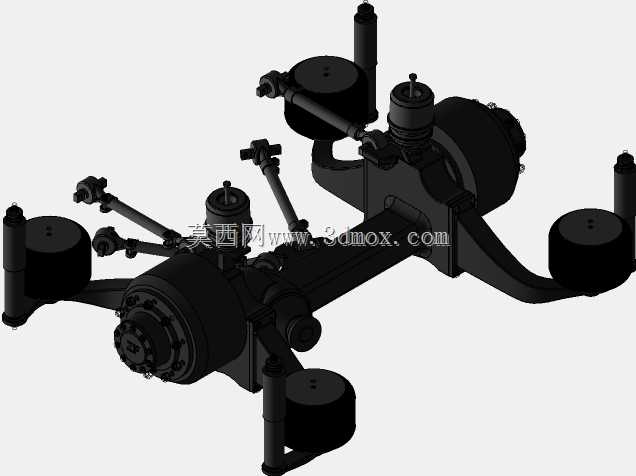

从功能特性来看,该总成将驱动桥桥壳、空气弹簧承载组件、减震阻尼元件、制动气室安装支座、推力杆连接座、横向稳定杆安装位做了一体化集成设计,桥体中段为主减速器安装腔体,内部预留主减速齿轮、差速器总成的安装空间,两侧半轴套管延伸至轮端,轮端位置集成轮毂轴承安装位、制动盘/制动鼓连接法兰、轮毂螺栓孔组,可直接对接轮辋与制动总成。四个空气弹簧安装座分布在桥壳两侧的前后位置,每个安装座对应匹配一个空气弹簧,空气弹簧上端对接车架的承载支座,通过充放气可调整车身高度,既能适配不同装载量下的车身高度保持,也能满足车辆停靠时的侧跪功能需求,方便乘客上下车或者装卸货物。每个空气弹簧旁侧配套安装筒式液压减震器,减震器上下端分别通过橡胶衬套连接车架与桥壳上的减震器支架,用于衰减空气弹簧伸缩过程中产生的往复振动,避免车辆行驶过程中出现持续的上下抛跳。桥壳上还预留了V型推力杆与直推力杆的安装铰接点,推力杆另一端连接车架,用于传递车辆起步、制动时的纵向力与转向时的横向力,同时约束桥壳相对车架的位移轨迹,保证行驶过程中轮端定位参数始终处于设计区间,避免轮胎出现异常偏磨。
从设计思路层面,该结构在建模阶段优先考虑了安装边界的通用性与部件的可维护性,桥壳主体采用整体式铸造结构,在保证承载强度的前提下对非受力区域做了壁厚优化,降低总成整体自重,符合商用车轻量化的设计趋势。所有外接部件的安装面均做了凸台强化处理,空气弹簧安装面、减震器支架铰接孔、推力杆安装座位置都设计了加强筋结构,分散集中应力,避免复杂工况下出现支架断裂、安装面变形的问题。建模过程中对各个运动部件做了运动间隙校核,比如减震器在最大压缩、最大伸长行程下不会与桥壳、空气弹簧、周边管路发生干涉,空气弹簧在最大充气高度、最低压缩高度下不会与周边部件产生摩擦,轮端在最大转向角度下轮胎不会与桥壳、推力杆发生剐蹭。
从安装边界与尺寸匹配角度,该总成的轮距参数适配主流商用车的车架宽度,空气弹簧的横向跨距、纵向安装间距匹配常规商用车车架的纵梁间距与悬架布置空间,主减速器输入端的法兰位置、角度匹配传动轴的常用布置角度,无需额外改动传动轴长度即可完成对接。轮端的螺栓孔分布圆直径、轮毂轴承的安装尺寸匹配主流商用车的轮端通用规格,后期维护时可直接替换通用的轮毂、制动部件,降低运维配件成本。桥壳上预留的ABS传感器安装孔、制动气室支架安装位均符合行业通用尺寸规范,无需额外打孔焊接即可完成制动系统、电控系统的部件装配。整个总成的装配逻辑完全遵循实车装配流程,各个部件的连接螺栓规格、拧紧力矩对应的安装空间都做了预留,方便装配工具的操作,不会出现螺栓无法穿入、拧紧工具无操作空间的问题。
