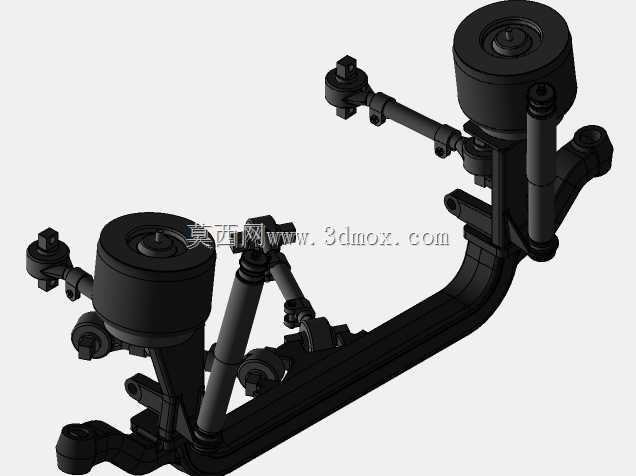

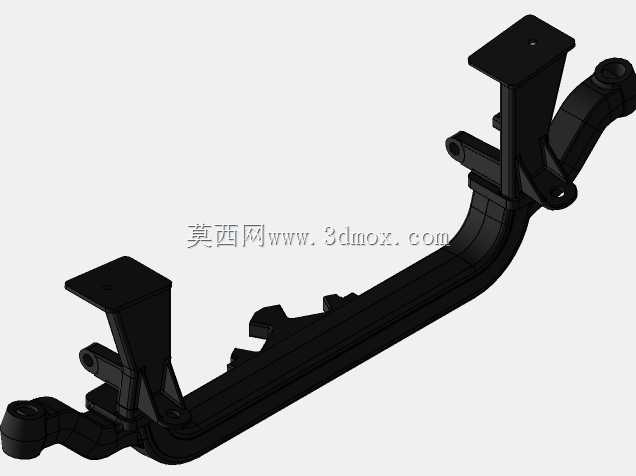

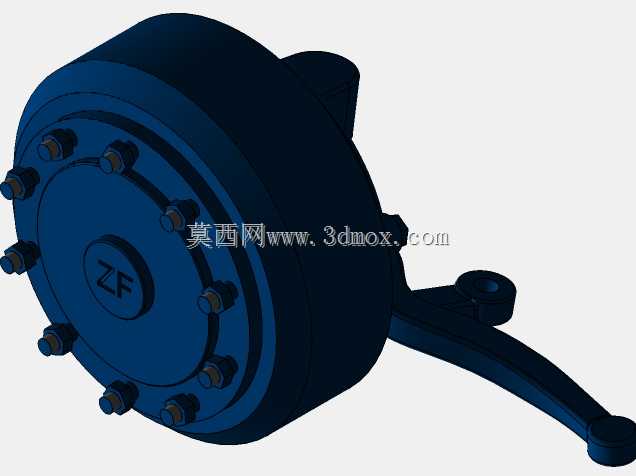

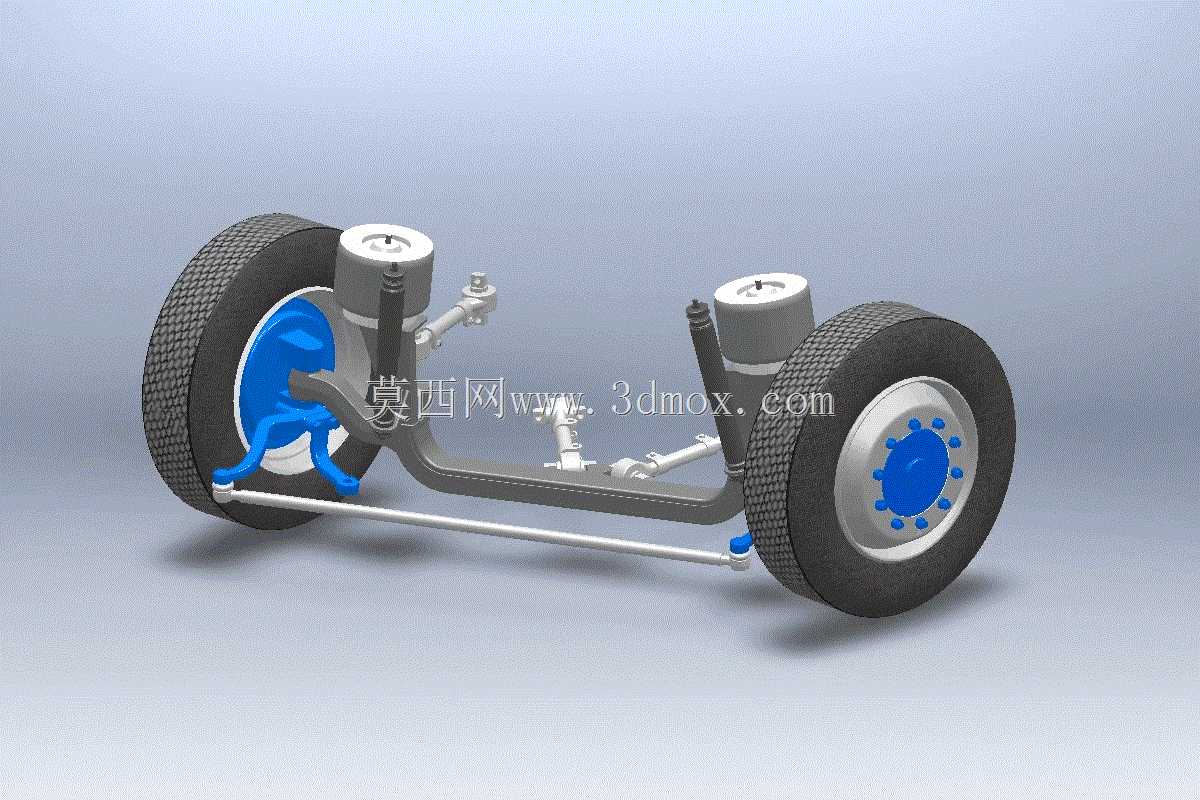

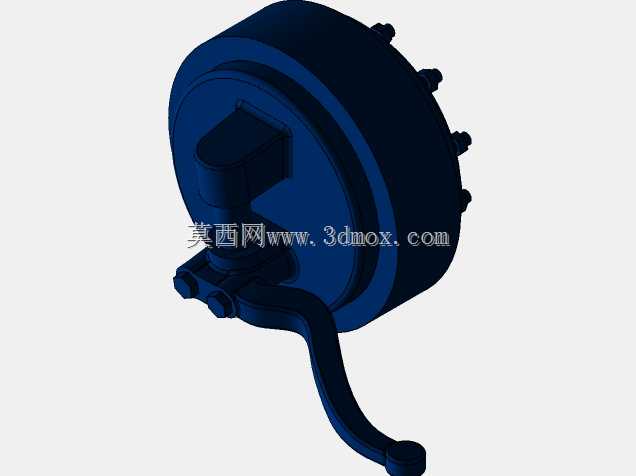

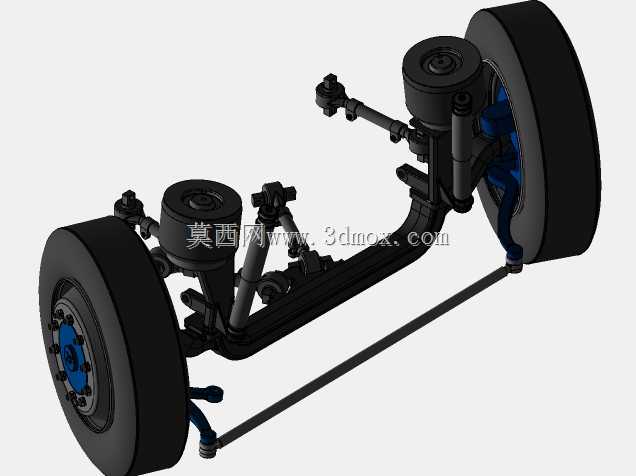

  在商用客车、轻型载货车辆的底盘行走系统布局中,转向支撑桥作为承担前部载荷、实现车轮转向动作的核心部件,其结构合理性直接决定整车的操控稳定性与行驶平顺性。这套桥体总成采用整体式冲压焊接桥壳结构,相比传统铸造桥壳在保证结构强度的前提下有效降低了自身重量,适配对簧下质量控制有较高要求的乘用类商用车型。桥壳主体采用变截面设计,在轮端安装位置做了局部加厚强化处理,中部下沉区域预留了转向拉杆、制动管路的布置空间,避免底盘部件在极限跳动行程中发生运动干涉。轮端部分集成了转向节总成,转向节通过主销与桥壳端部的拳形结构连接,主销设置了固定的内倾与后倾角度,匹配整车的定位参数需求,保证车辆直线行驶的回正能力,同时降低转向过程中的轮胎磨损量。

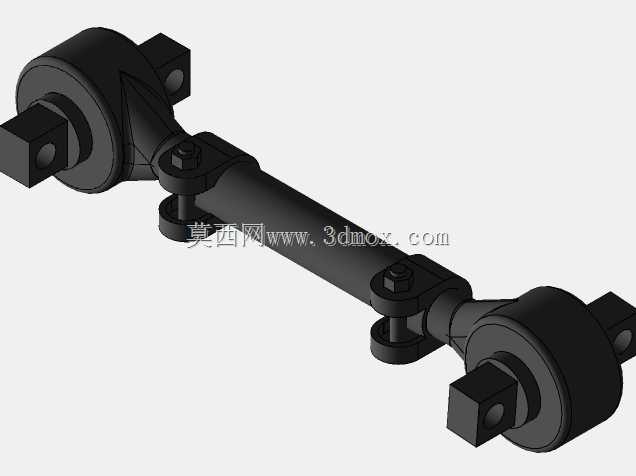

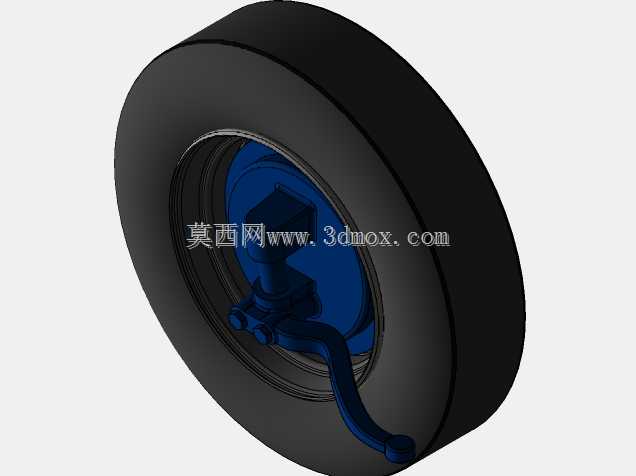

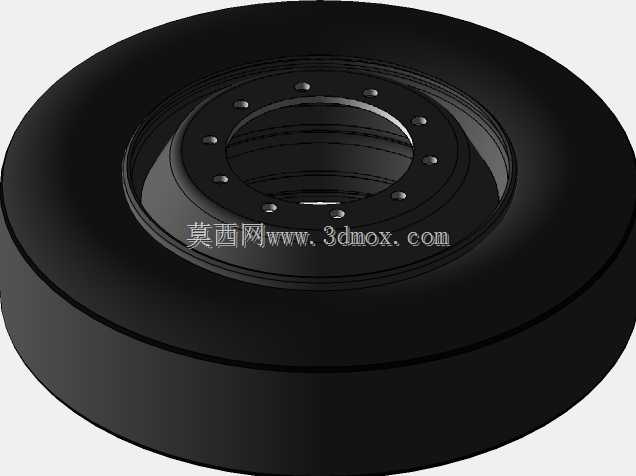

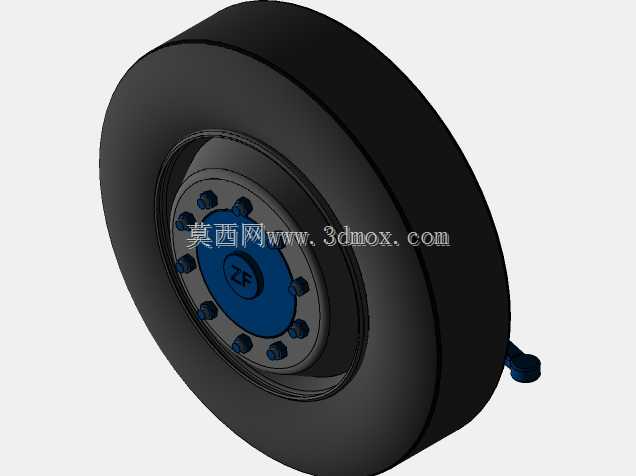

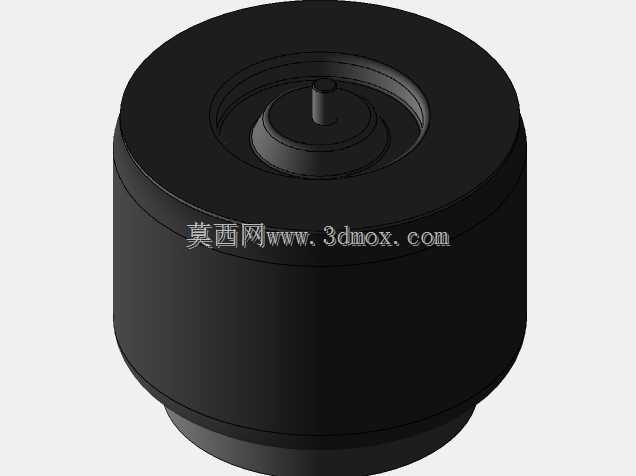

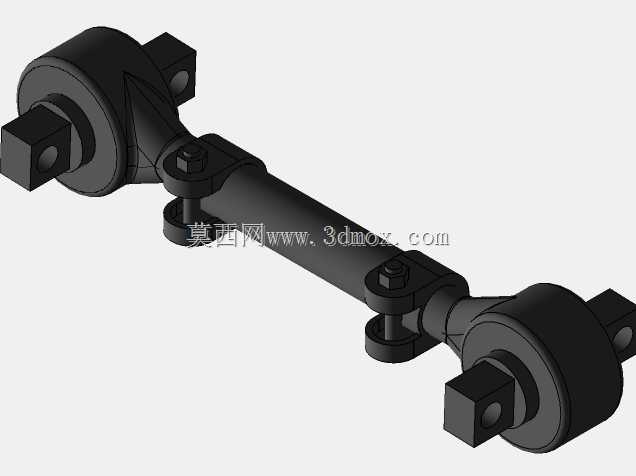

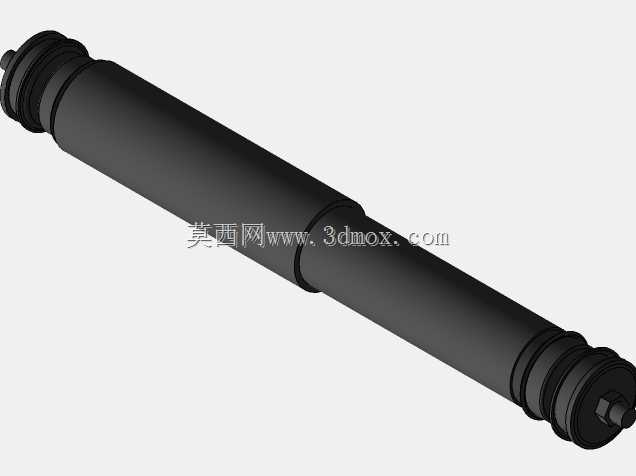

  转向横拉杆采用分段可调式结构,两端通过球头销与左右转向节臂连接,球头销内部设置了防尘密封结构与预紧弹簧,能够自动补偿磨损间隙,避免长期使用后出现转向旷量,横拉杆的杆身采用冷拔无缝钢管制作,兼顾抗拉强度与抗扭刚度,在车轮受到路面冲击时不会发生弯曲变形。两侧的减震器安装支座直接焊接在桥壳上方的对应位置,支座端面加工有定位销孔,能够与筒式减震器的下安装点精准配合,安装位的中心距匹配主流商用车型的前悬减震器布局,不需要额外制作转接支架即可完成装配。车轮轮毂采用铸铝材质制作,轮辋连接螺栓孔按照标准商用车轮圈参数布置,轮毂内部预留了制动盘、轮毂轴承的安装腔体,轴承位的加工精度控制在IT7级,保证车轮转动时的径向跳动量符合行驶要求。

  这套桥体的设计过程中,首先根据目标车型的轴荷参数确定桥壳的截面尺寸与板材厚度,通过有限元分析对桥壳在满载冲击、极限转向、紧急制动三种典型工况下的应力分布做了模拟计算,对应力集中的支座焊接位置、桥壳过渡圆角区域做了结构优化,避免长期交变载荷下出现疲劳开裂问题。转向系统的运动校核过程中,按照车轮最大内转角38度、外转角32度的参数做了运动包络分析,确认转向横拉杆、转向节在全行程转动中不会与桥壳、车轮、制动部件发生碰撞,同时保证左右车轮的转角关系符合阿克曼转向几何要求,降低转向过程中的轮胎侧滑量。安装边界方面,桥体中部的板簧安装座间距匹配标准宽度的钢板弹簧总成,板簧座表面加工有防滑齿纹,能够通过U型螺栓与钢板弹簧可靠固定,桥体的总长度、

  轮距参数适配2.2米级轮距的轻型商用车底盘,轮端的法兰安装面到桥壳中心的距离经过精准核算,保证装配后车轮的轮距偏差控制在±2mm范围内,避免出现行驶跑偏问题。桥体上的所有管路固定点都采用标准化的卡扣安装座,制动管路、ABS传感器线束可以沿着桥壳表面的预设走向布置,通过塑料卡扣固定,避免车辆行驶过程中线束管路出现晃动磨损。在实际装车应用中,这类转向支撑桥多用于前置前驱的轻型客车、城市物流车辆的前桥位置,不承担动力传递功能,仅负责承载前部车身载荷、完成转向动作,相比驱动转向桥结构更简单,维护成本更低,同时能够有效降低前桥的自重,优化整车的轴荷分配。轮端的密封结构采用双唇口油封设计,能够阻挡泥水、灰尘进入轮毂轴承腔体,延长轴承的维护周期,适应城市道路、城郊非铺装路面等多种行驶场景。转向节臂的连接位置采用锥面配合结构,配合螺母锁紧后能够保证连接可靠性,即使在频繁转向、路面冲击的工况下也不会出现连接松动问题。桥壳表面经过电泳防锈处理,焊接位置做了喷胶密封,能够抵御路面融雪剂、泥水的腐蚀,提升部件的使用寿命。
