车辆行走系统用车轮支撑固定支架

　　在非道路移动机械、低速载货车辆以及部分工业转运台车的行走系统设计中，车轮支架是承担轮组定位、载荷传递与转向限位的核心连接构件，其结构合理性直接决定整机行走过程的稳定性与轮组使用寿命。不同于乘用车的集成式转向节结构，这类通用型车轮支架更多适配小吨位非铺装路面作业场景，需要兼顾轮轴安装精度、车架连接便捷性以及复杂受力下的结构冗余度。

　　从实际使用场景来看，这类支架常应用在厂区电动转运车、小型农用作业机械、园林作业机具以及部分改装型工程小设备的轮组安装位，既可以配合固定轮轴实现定向行走支撑，也能通过预留的转向销轴安装位搭配转向机构实现随动转向功能。设计过程中首先需要明确轮组的载荷边界，通常单轮额定承载在五百公斤到一吨区间的轮组，支架主体板材厚度需要不低于六毫米，关键受力弯折位置需要做圆角过渡处理，避免应力集中导致的长期载荷下开裂问题。

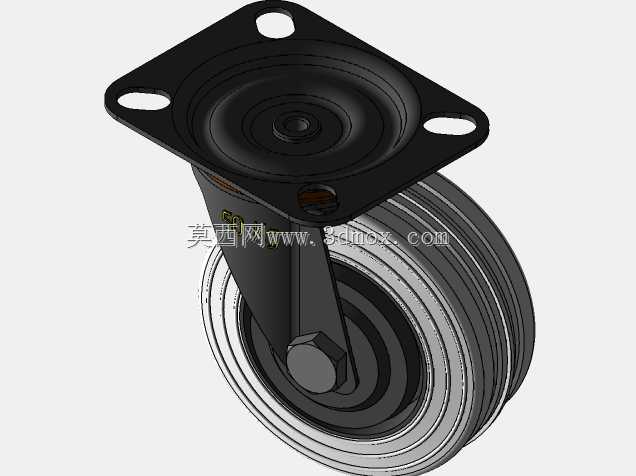

　　结构设计层面，支架主体采用弯折成型的板式结构配合局部加强筋设计，轮轴安装孔位需要根据配套轮组的轴承内径做公差匹配，通常采用H7级公差保证轮轴装配后无旷量，同时孔位周边需要做锪平处理，保证轴承端面或者锁紧螺母的安装面贴合度。与车架连接的安装面需要预留足够的螺栓排布空间，通常采用四个呈矩形分布的M12或者M14螺栓孔，孔位间距需要匹配常用的型材车架或者焊接车架的安装基准，避免现场安装时出现孔位错位需要二次扩孔的问题。

　　安装边界方面，支架的整体外轮廓需要避开轮组转向时的轮胎运动包络，通常轮轴中心到支架侧边的距离要比轮胎最大断面宽度大出至少十五毫米，防止转向过程中轮胎与支架本体发生剐蹭。支架上预留的制动部件安装位需要和轮轴中心保持固定的位置公差，保证后续加装鼓刹或者碟刹组件时，制动盘或者制动鼓的同轴度符合要求，避免制动过程中出现偏磨或者抖动问题。

　　设计思路上并没有采用复杂的铸造一体结构，而是选择板材焊接加弯折的工艺路线，一方面是降低小批量生产时的开模成本，另一方面也方便后续根据不同轮组参数快速调整孔位位置与支架尺寸。在受力集中的轮轴安装座位置，额外焊接了加强衬套，衬套与主板之间采用满焊处理，焊缝高度不小于板材厚度的零点七倍，保证轮轴传递的冲击载荷可以均匀分散到整个支架板面，而不是集中在开孔位置。支架表面通常做喷塑或者镀锌处理，应对户外作业时的泥水腐蚀问题，延长构件的实际使用寿命。

　　实际选型匹配时，需要先确认配套轮组的轮轴直径、轮胎断面宽度、额定承载参数，再核对支架的安装孔位间距是否与车架端的安装基准匹配，同时要确认转向销轴的直径是否符合转向机构的连接要求。如果是用于固定轮组的场景，可以直接将支架与车架做刚性连接，不需要预留转向间隙；如果是用于转向轮组，支架上端的销轴安装位需要加装推力轴承，降低转向时的摩擦阻力，同时销轴位置需要设置润滑脂注油嘴，方便定期维护保养。

　　这类支架在实际作业中需要承受垂直方向的静载荷、行走过程中路面颠簸带来的冲击载荷，以及转向时产生的横向剪切力，所以在三维建模过程中需要对关键受力位置做有限元校核，模拟满载过颠簸路面、紧急制动以及侧向冲击三种极端工况下的应力分布，确保最大应力值低于材料屈服强度的零点六倍，留出足够的安全冗余。建模时需要特别注意各个安装面的平面度要求，与车架贴合的安装面平面度公差要控制在零点一毫米以内，避免装配后出现支架倾斜导致轮组偏磨的问题。轮轴安装孔与转向销轴孔的位置度公差也要严格控制，保证装配后轮组的前束、外倾参数符合设计要求，减少行走过程中的滚动阻力与轮胎异常磨损。
