这套电动驱动的直线移动机构,主要面向自动化产线中长行程工件移送、加工工位间工件转序的场景设计,常见于板材加工、型材输送、长尺寸工件上下料的工位布局中,可替代传统气缸、油缸驱动的移送方案,适配需要多点位精准停靠、行程可调的移送需求。

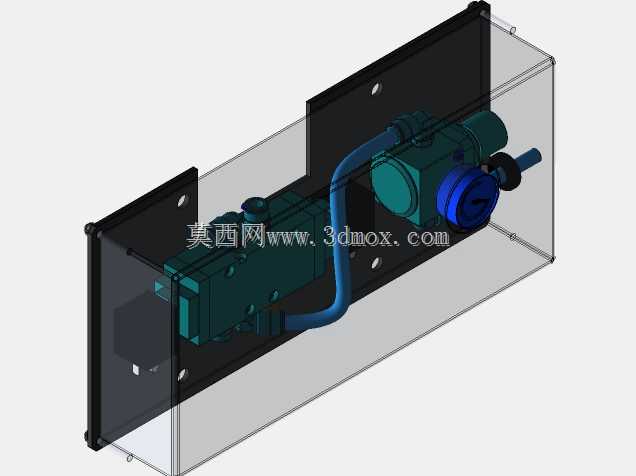

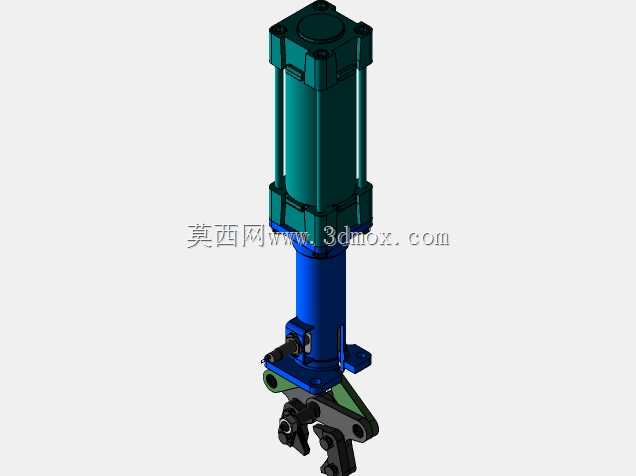

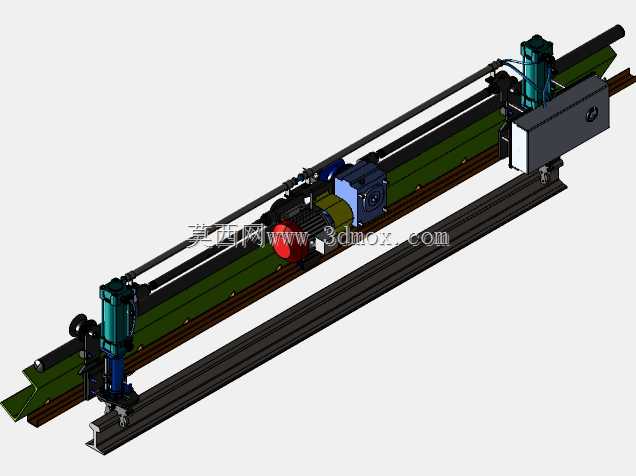

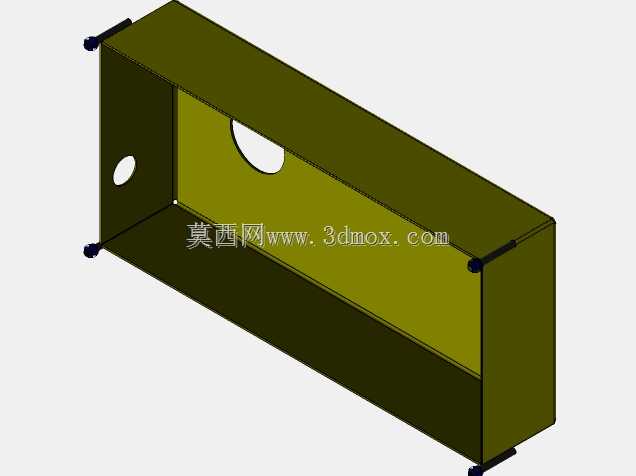

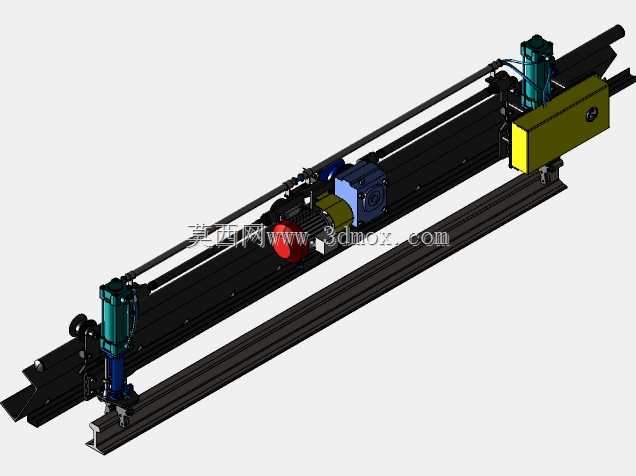

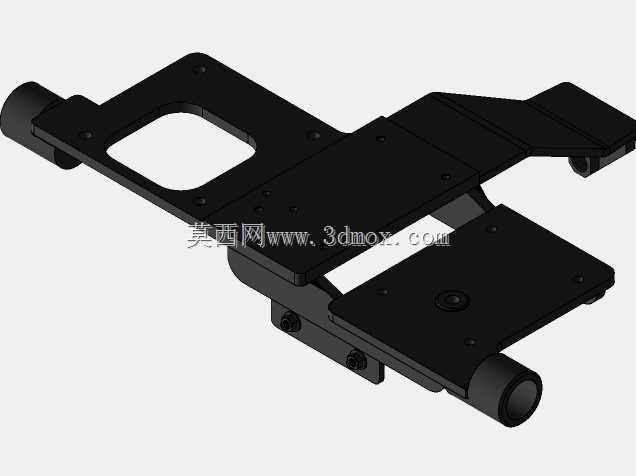

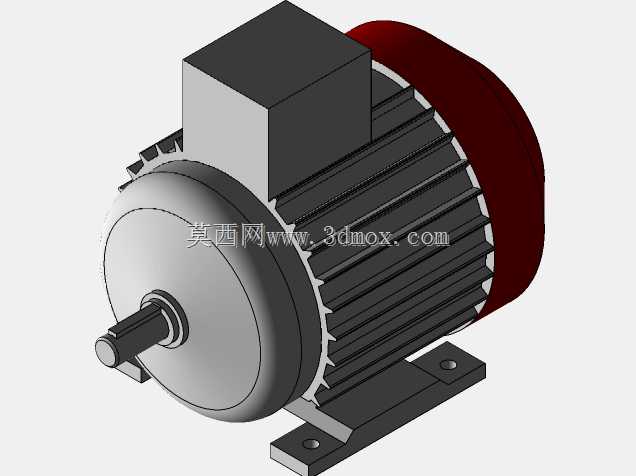

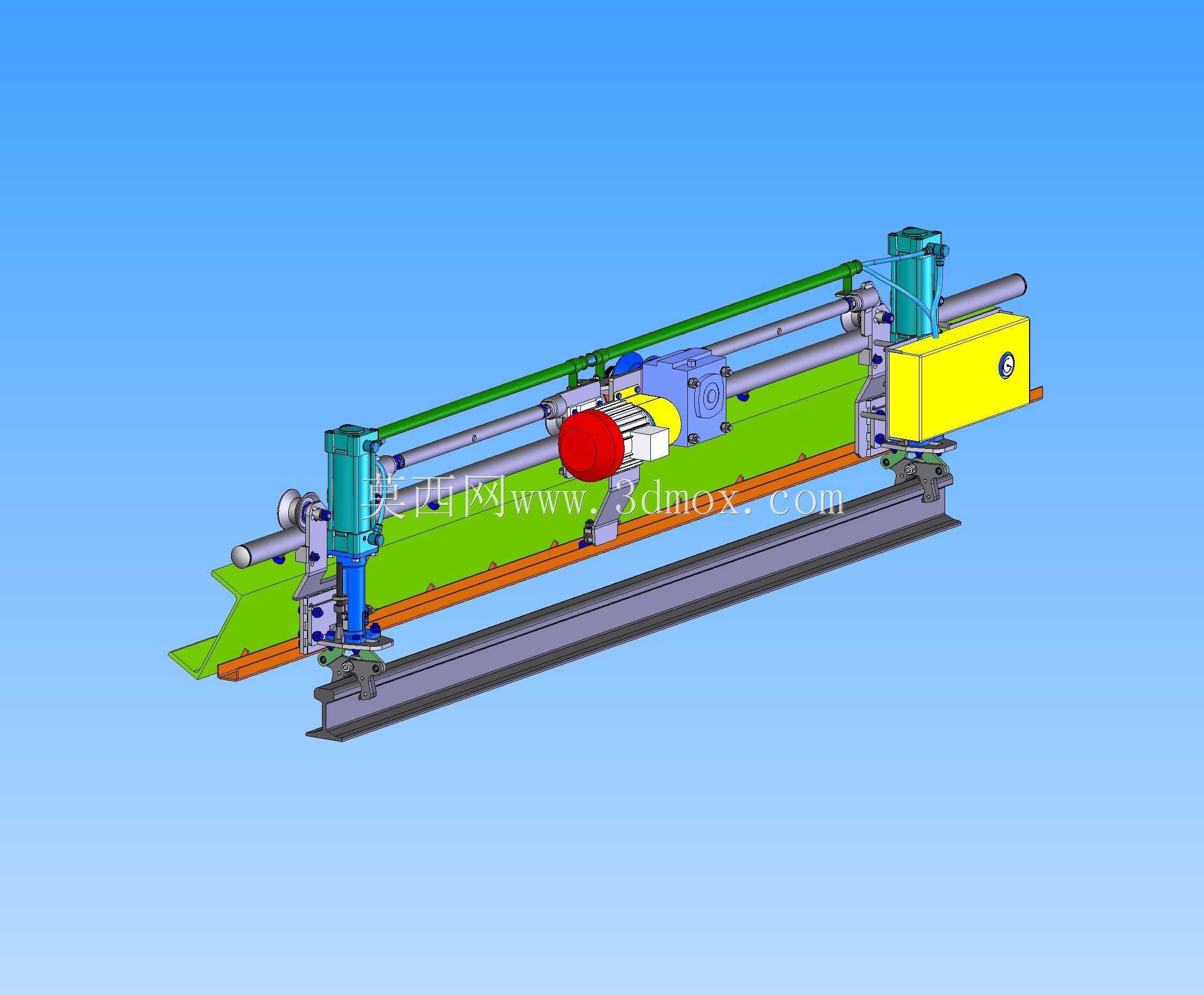

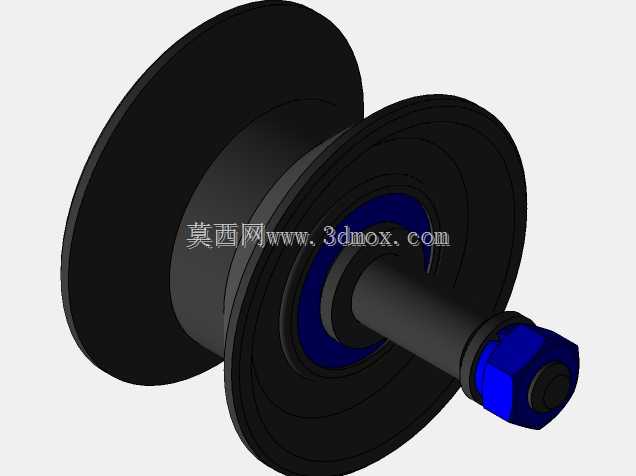

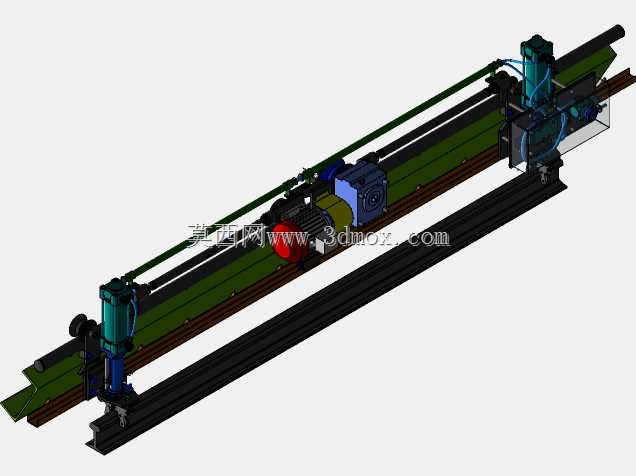

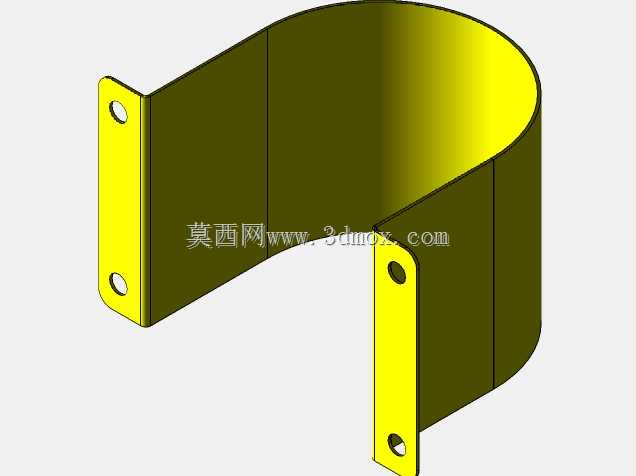

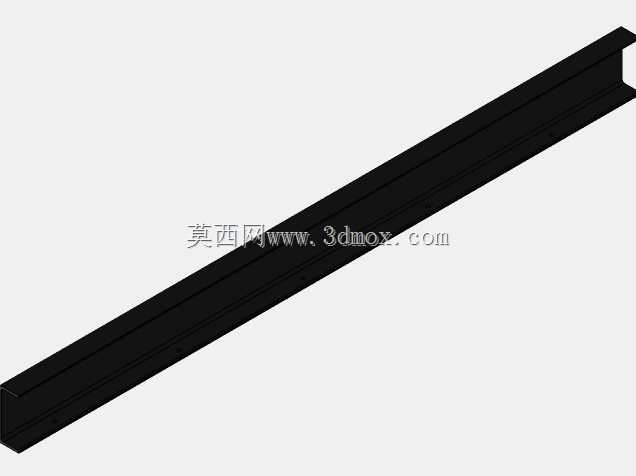

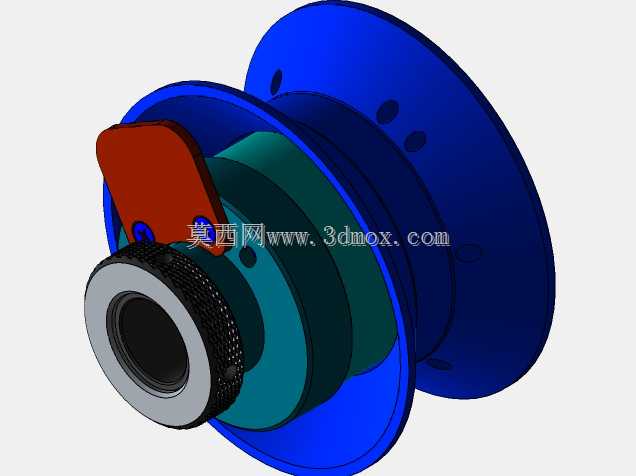

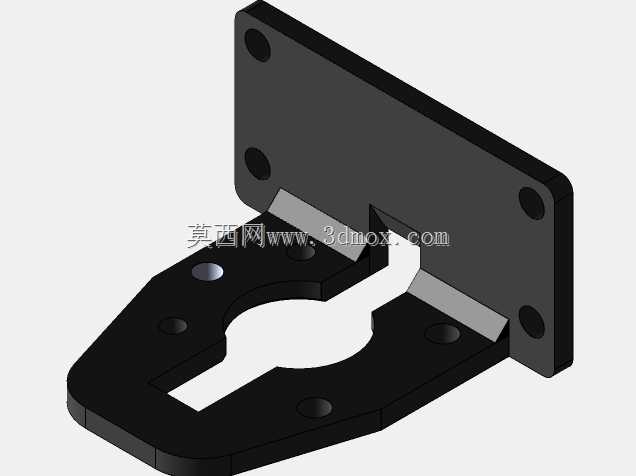

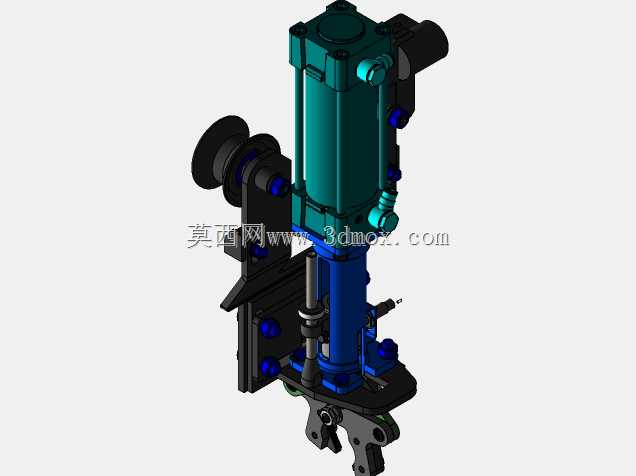

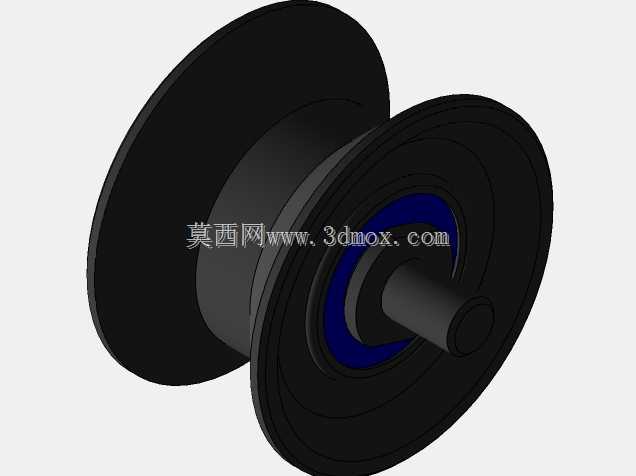

从结构布局来看,整套机构以重型直线导轨作为承载基准,导轨安装底座采用标准型钢焊接加工后做时效处理,避免长行程工况下的底座形变影响移动精度,导轨副选用滚柱重载型滑块,单根导轨配置两个滑块承载移动横梁,可承受移送过程中工件带来的偏载、冲击载荷,适配最大移送重量在150kg以内的长尺寸工件移送需求。驱动端采用双电机对称布置的方案,两台驱动电机分别安装在移动横梁的两端,通过齿轮齿条传动副实现动力输出,齿条沿导轨底座全长方向平行安装,齿轮与齿条的啮合间隙通过电机安装座的偏心调节结构实现微调,避免长行程传动过程中出现背隙过大、传动卡顿的问题,相比单端驱动的长行程移送机构,双驱对称布局可有效抵消长横梁传动过程中的扭转力矩,避免横梁移动过程中出现卡滞、爬行的问题,移动速度可通过电机调速实现0.1-0.5m/s的无级调节,停靠重复精度可控制在±0.2mm以内,满足多数常规产线的工位定位需求。

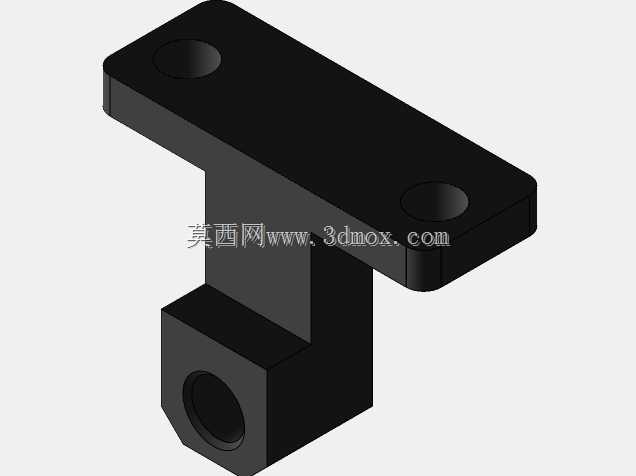

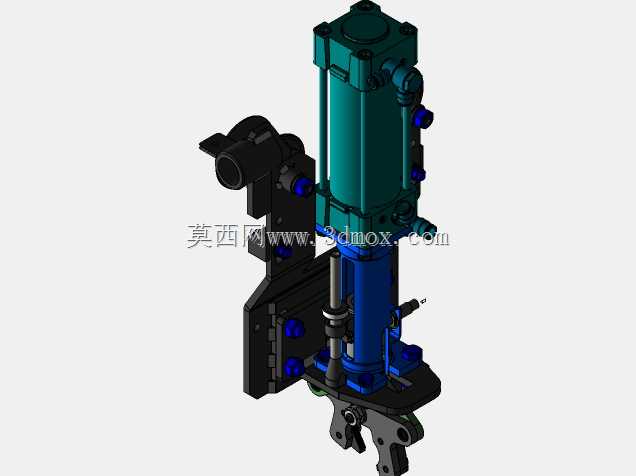

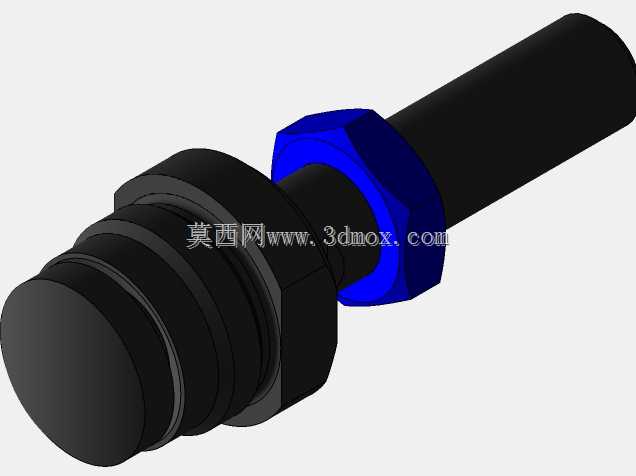

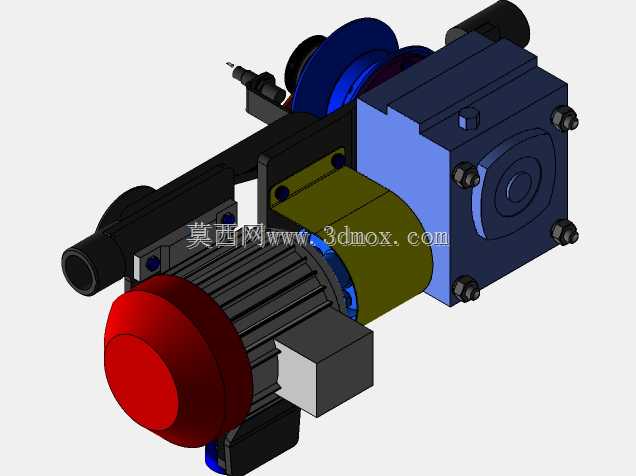

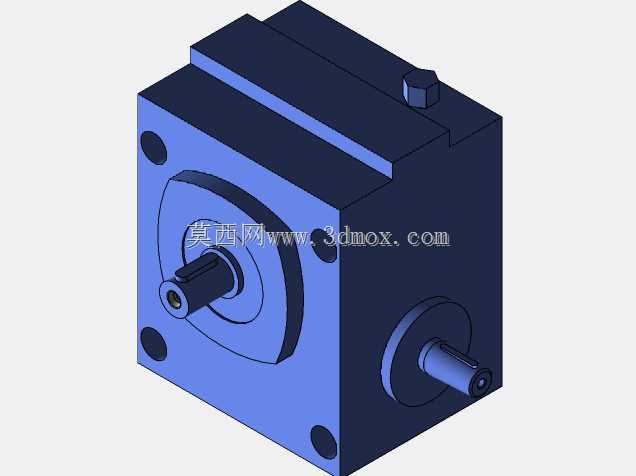

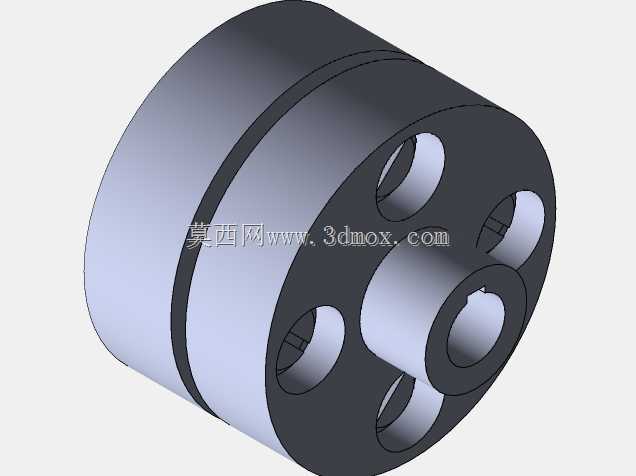

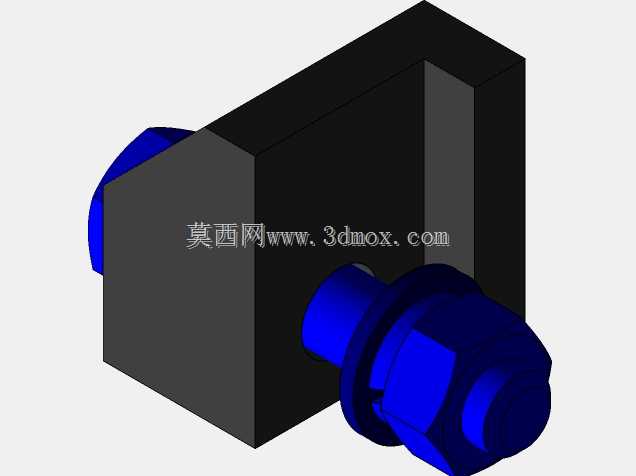

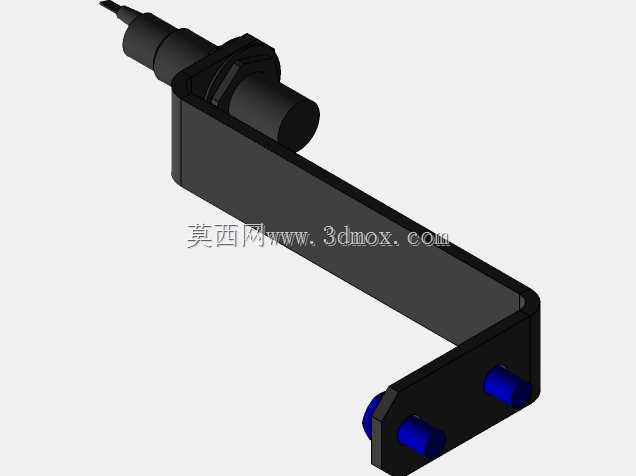

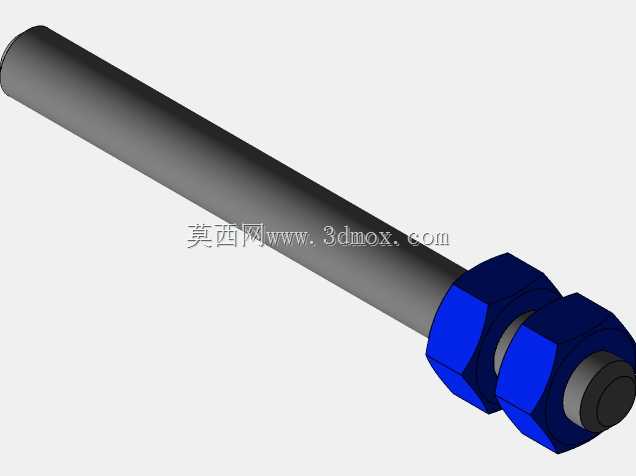

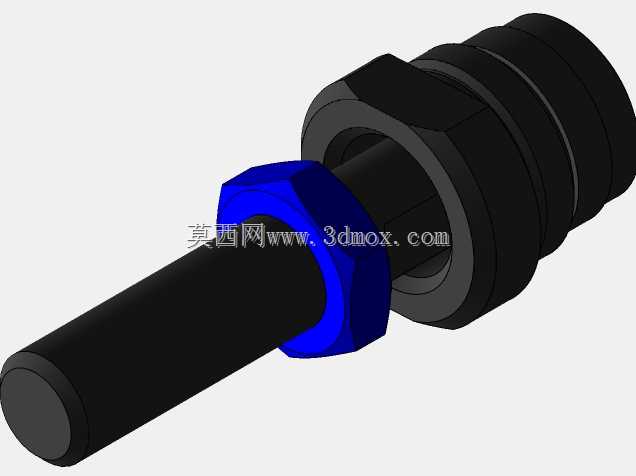

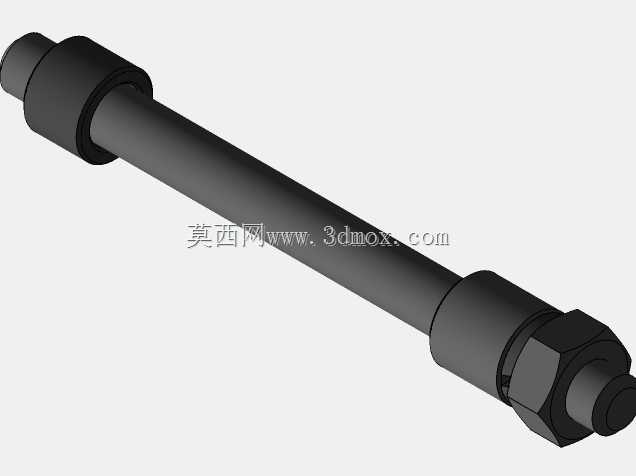

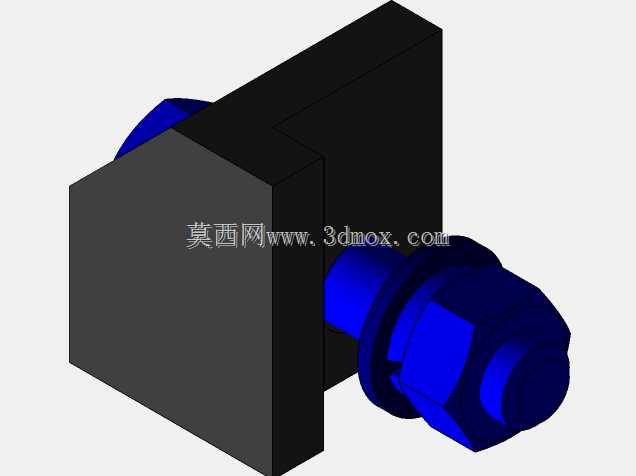

移动横梁采用铝型材与钢板拼接的结构设计,在保证整体结构刚性的前提下尽可能降低移动部分的自重,减少驱动端的负载冗余,横梁上预留了标准化的T型安装槽,可根据实际工况加装工件夹持夹具、真空吸盘架、加工执行头等功能组件,适配不同的作业需求。两端的驱动单元采用立式安装布局,电机输出端通过行星减速机与传动齿轮连接,减速机的输出轴配置了密封防护结构,避免车间环境中的粉尘、切削液进入传动副造成磨损。机构的两端配置了硬限位撞块与缓冲器,当电气限位失效时可通过硬限位实现紧急制动,缓冲器可吸收移动横梁到端位置的冲击动能,避免刚性碰撞造成结构件变形。

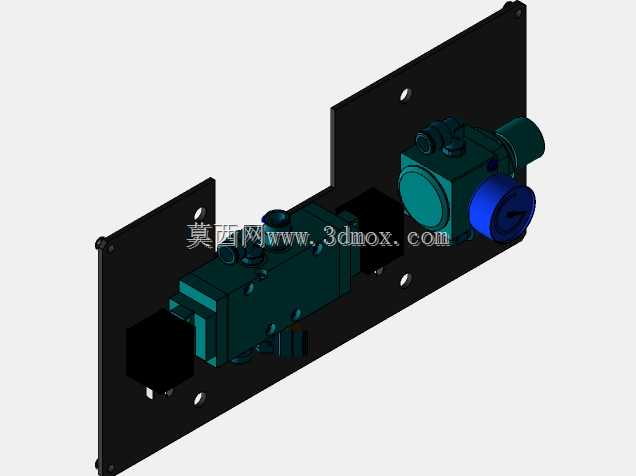

安装边界方面,整套机构的导轨底座宽度为320mm,标准配置的有效行程可覆盖1500mm-4000mm区间,可根据实际产线的工位间距做定制化调整,安装时需保证导轨底座的安装平面平面度公差不超过0.5mm/m,两根导轨的平行度公差不超过0.1mm/m,齿条安装面与导轨导向面的平行度公差不超过0.08mm/m,避免安装误差造成的传动阻力过大、磨损加剧问题。电气布线采用拖链内置走线的方案,拖链沿导轨侧方安装,所有动力线、信号线均内置在拖链内部,避免移动过程中线缆拉扯、磨损,拖链的弯曲半径根据所选线缆的最小弯曲半径匹配,保证线缆长期往复移动的使用寿命。

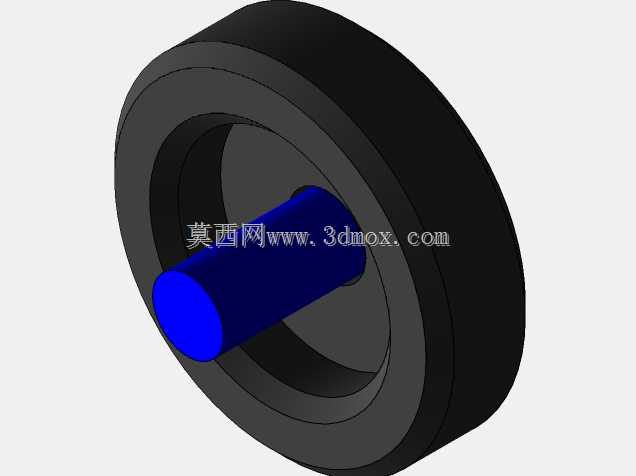

在实际工况适配中,这套机构可直接集成到板材切割生产线、型材加工中心、长轴类工件检测线等设备中作为工件移送单元使用,相比传统的皮带移送机构,齿轮齿条传动的方案刚性更强,传动精度保持性更好,适合有一定切削负载、移送定位要求的场景;相比丝杠传动的长行程移送方案,齿轮齿条传动的行程不受丝杠长度限制,且长行程下的传动效率更高,维护成本更低,仅需定期在齿条表面涂抹润滑脂即可保证传动顺畅。设计过程中对移动部分的重心做了配平优化,将电机、减速机等较重的部件对称布置在横梁两端,让整体重心落在导轨滑块的承载中心区域,避免偏载造成的滑块局部磨损过快问题,同时在横梁的侧方安装了可调式润滑毡轮,毡轮与齿条表面持续接触,随着横梁移动自动将润滑脂涂抹到齿条啮合面,减少人工维护的频次。
