堆垛机行走承载台车结构设计

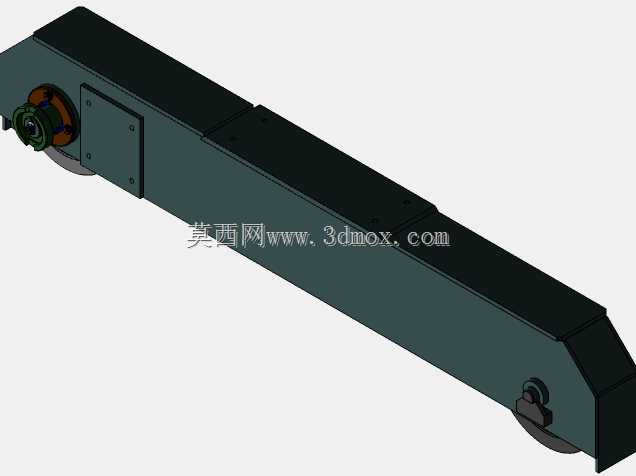

　　这套堆垛机行走承载台车，是立体仓储巷道堆垛设备的核心走行承载部件，主要应用于自动化立体仓库的巷道内，承担堆垛机整机沿巷道轨道方向的水平走行动作，同时承载上部升降载货台、货叉机构以及存取货物的全部载荷，是连接堆垛机上部作业机构与下部轨道系统的关键结构单元。从实际工况来看，这类台车需要长期在高层货架巷道内往复运行，启停频次高，载荷波动大，对结构刚性、传动精度、运行平稳性都有明确的工程要求。

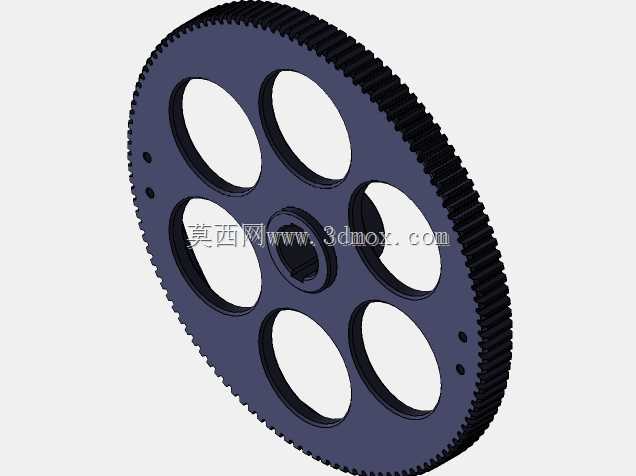

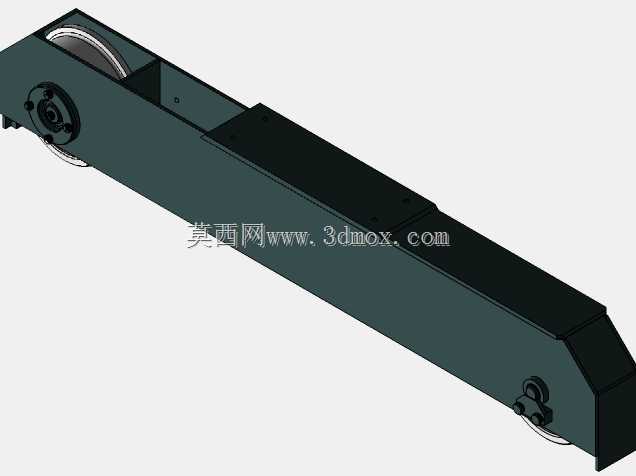

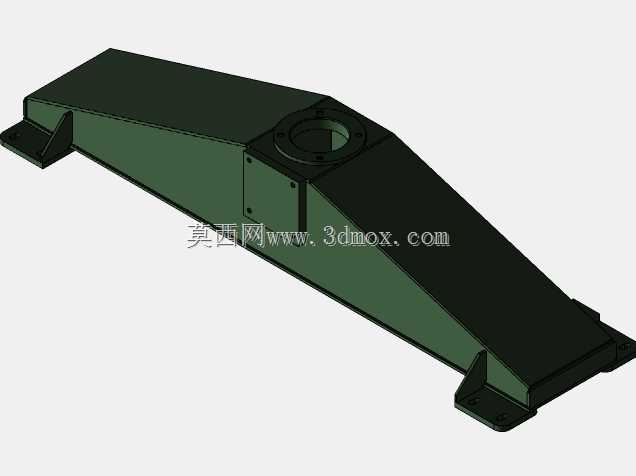

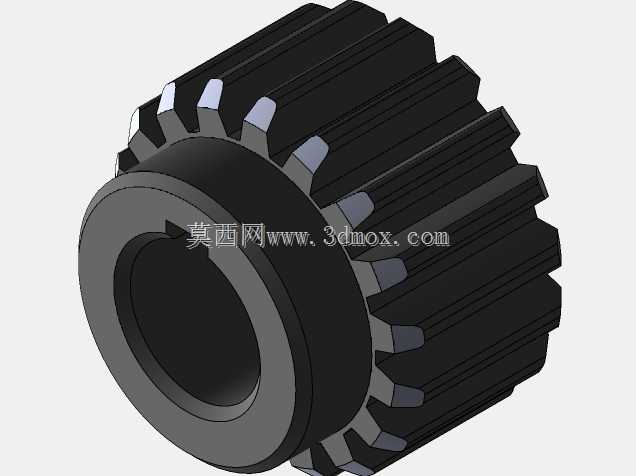

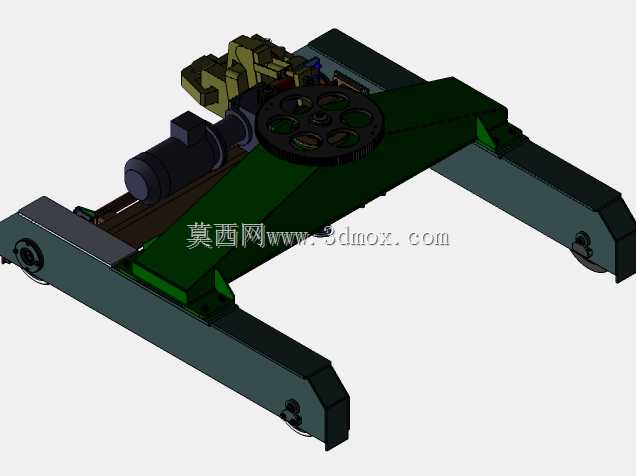

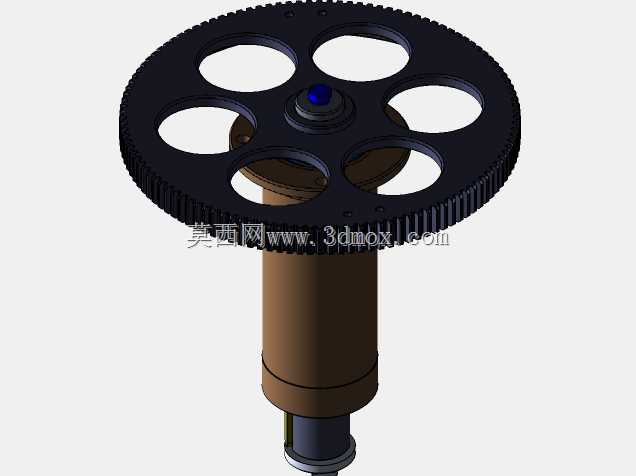

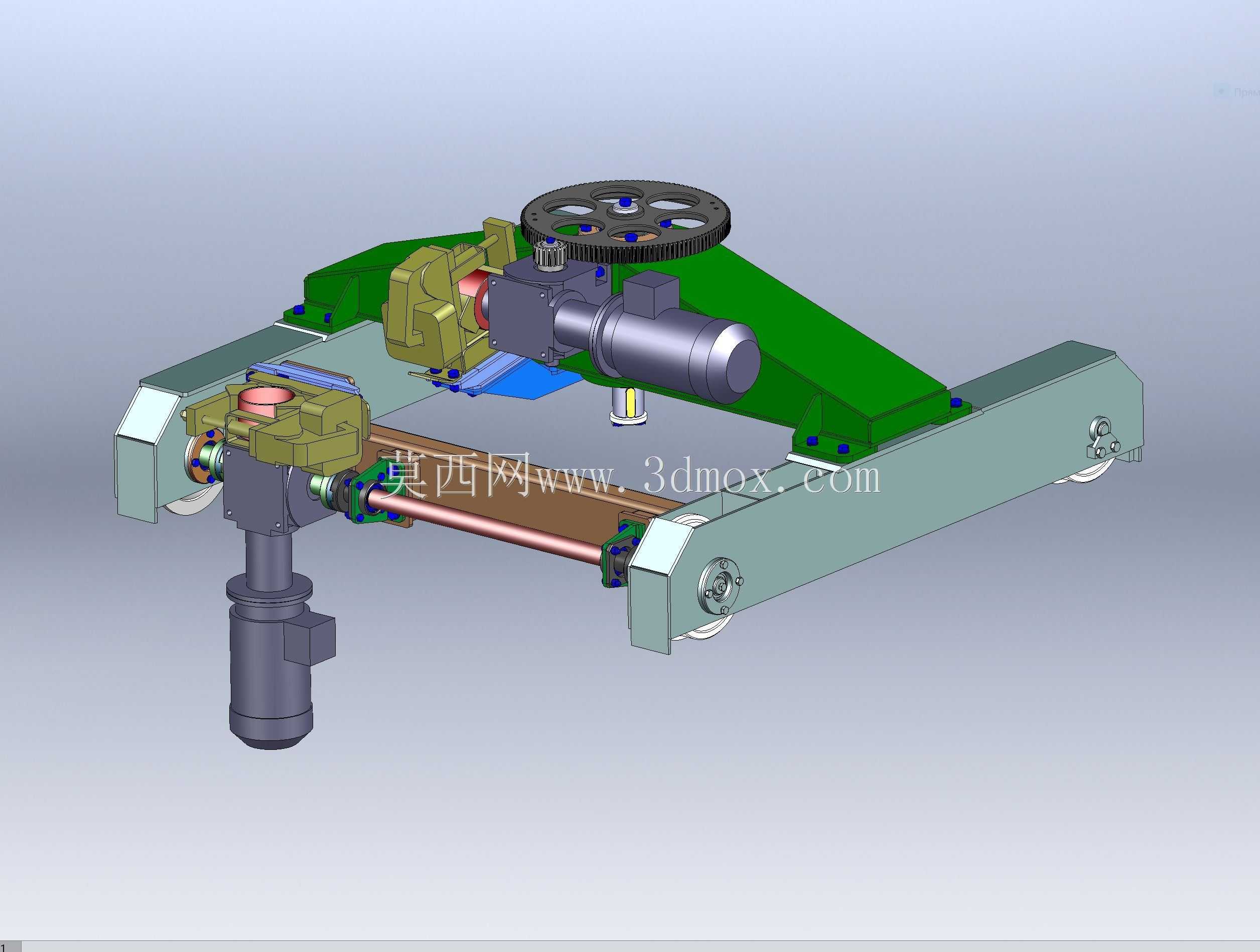

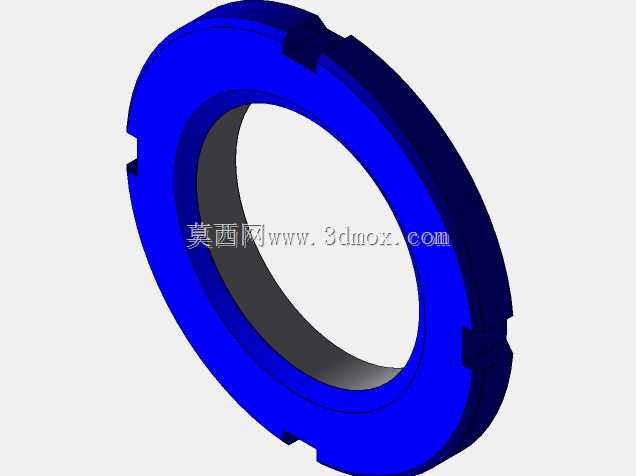

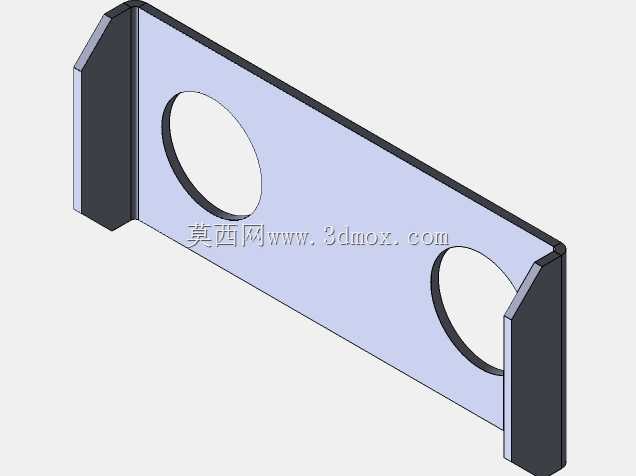

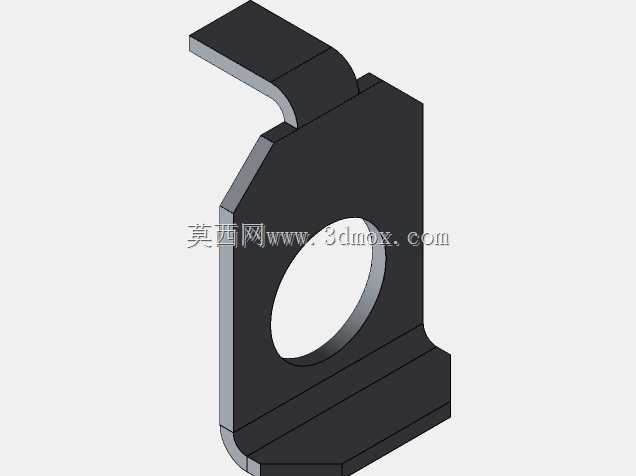

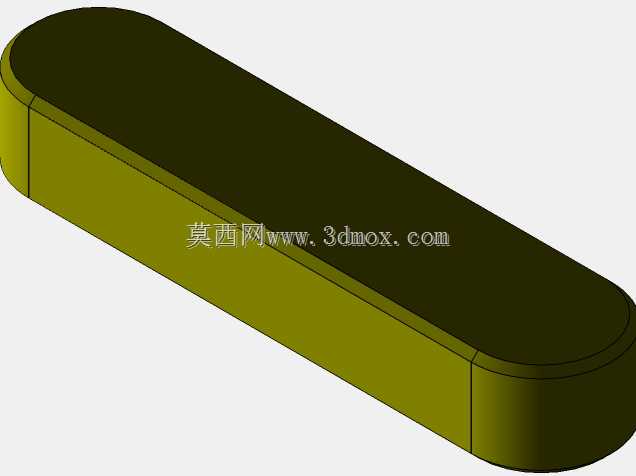

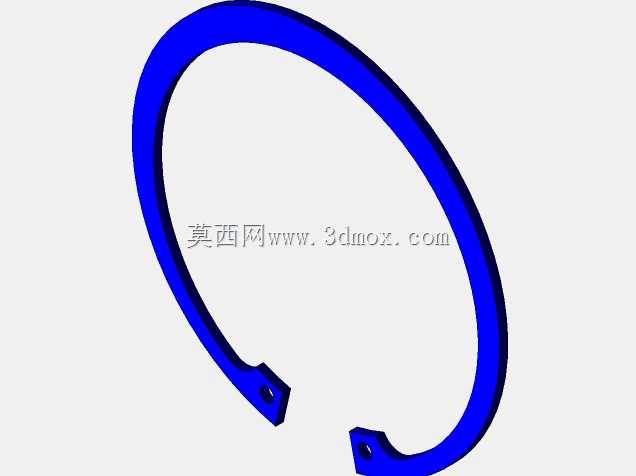

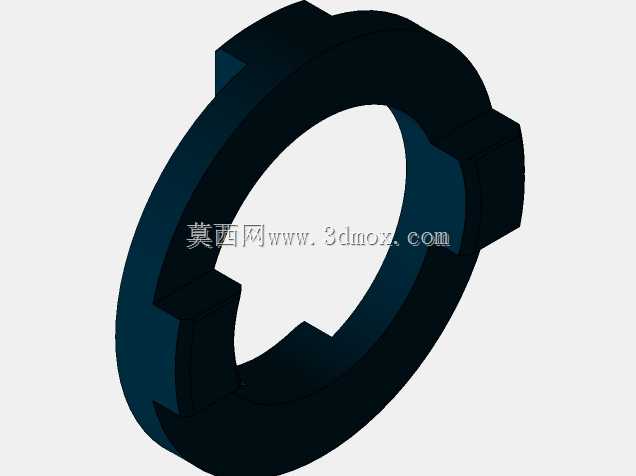

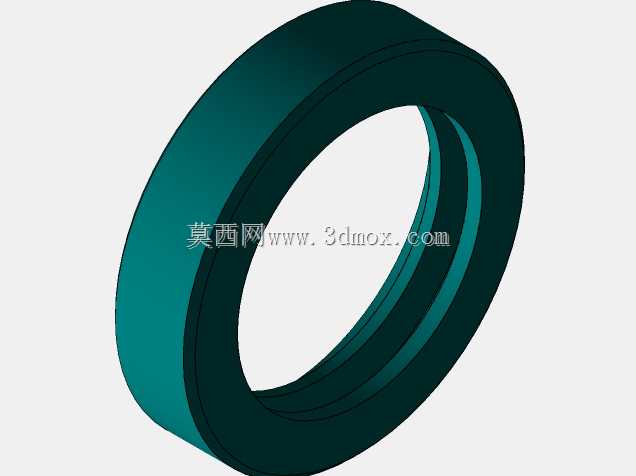

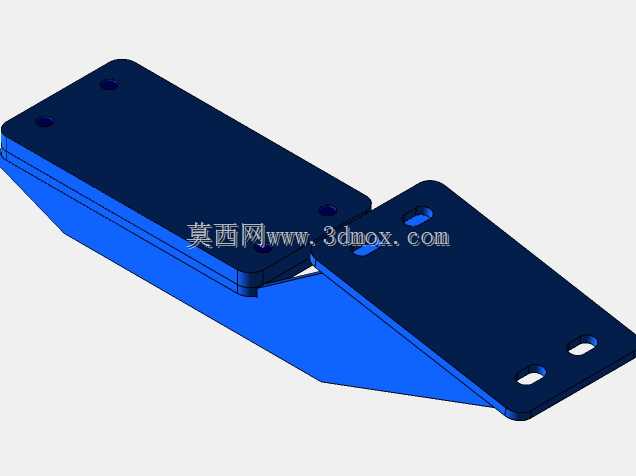

　　从结构布局来看，该台车采用对称式双梁承载框架，两侧的纵向梁体直接与巷道内的地轨配合，通过端部的导向轮约束横向窜动，保证走行过程中不会出现啃轨、偏移的问题。框架中部集成了驱动单元与传动系统，驱动电机采用卧式安装布局，通过齿轮啮合将动力传递到走行轮系，大直径的从动齿轮布置在框架上部，既可以获得合适的传动比降低输出转速、增大走行扭矩，也能避免传动部件与下部轨道、地面附属设施发生干涉。下部伸出的竖向安装轴，用于连接堆垛机的立柱结构，传递上部结构的垂向载荷与水平方向的惯性力，安装位的配合公差需要严格控制，避免立柱安装后出现垂直度偏差，影响后续货叉存取货物的对位精度。

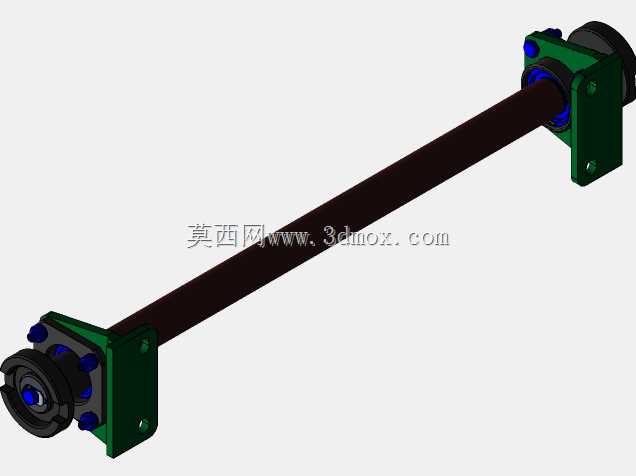

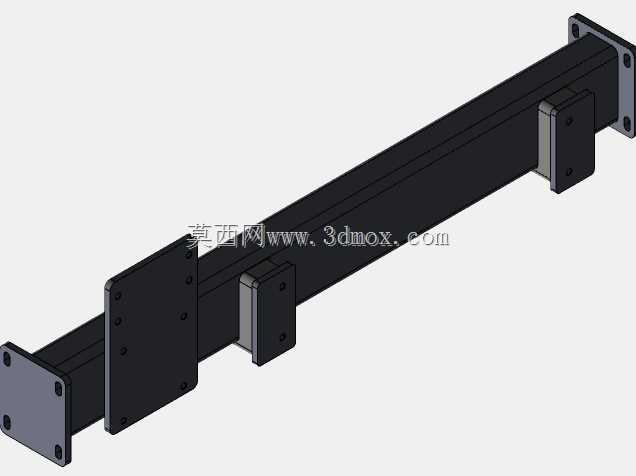

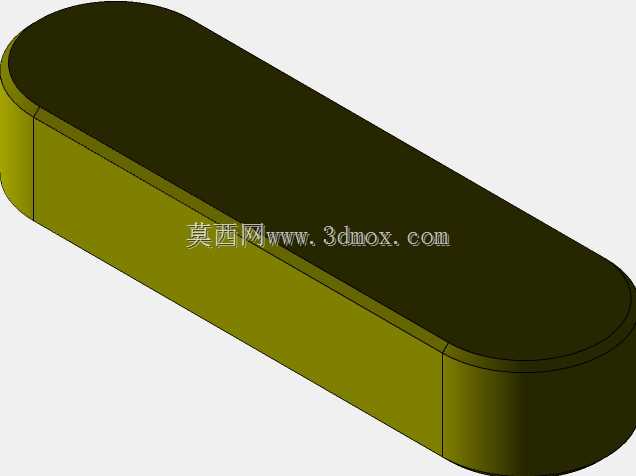

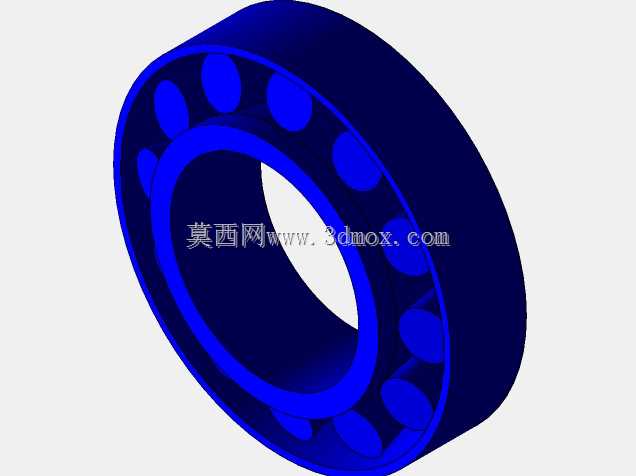

　　设计过程中，首先需要核算额定载荷下的框架受力情况，两侧梁体采用箱型截面结构，在保证整体刚性的同时控制自重，避免过多增加走行驱动的负载。梁体上的轮系安装座采用一体化加工的定位基准，保证前后走行轮的同轴度误差控制在允许范围内，防止运行过程中出现卡滞、轮体偏磨的问题。传动系统的齿轮啮合侧隙需要根据运行速度、启停加速度合理调整，既要保证传动过程无冲击，也要避免反向间隙过大导致的停位精度不足，毕竟立体仓库的货位对位精度通常要求在毫米级，走行机构的传动间隙会直接影响最终的停位误差。

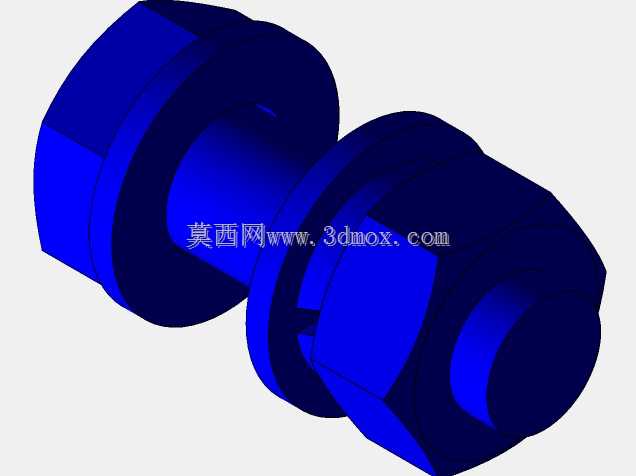

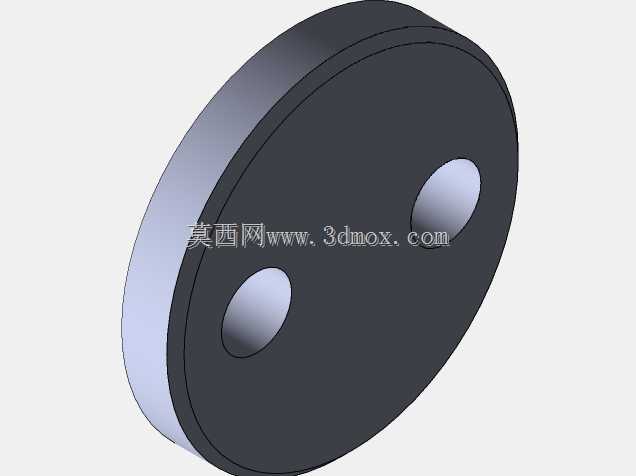

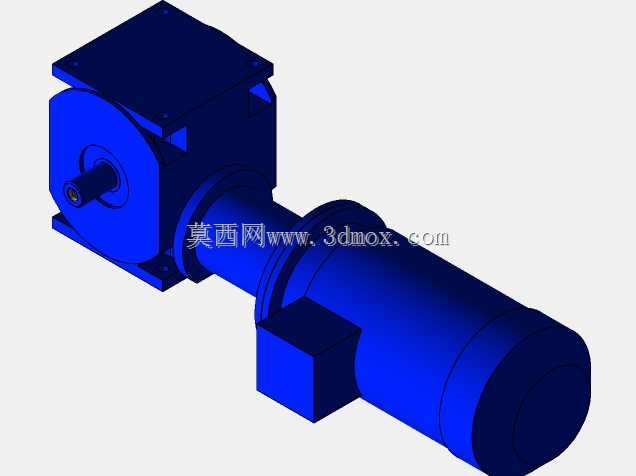

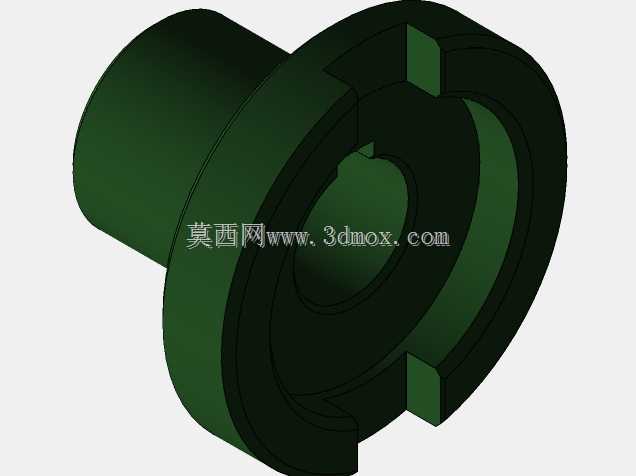

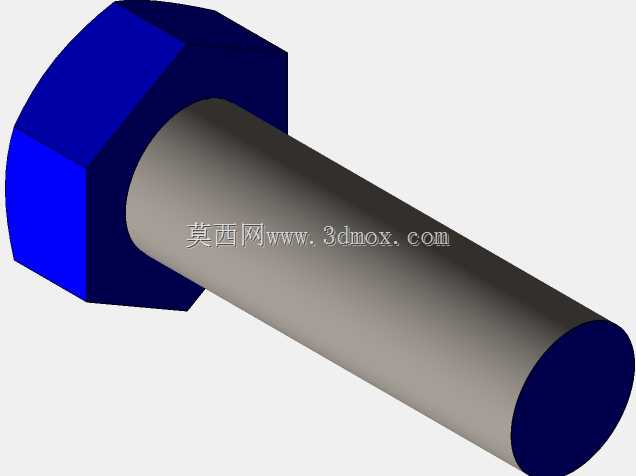

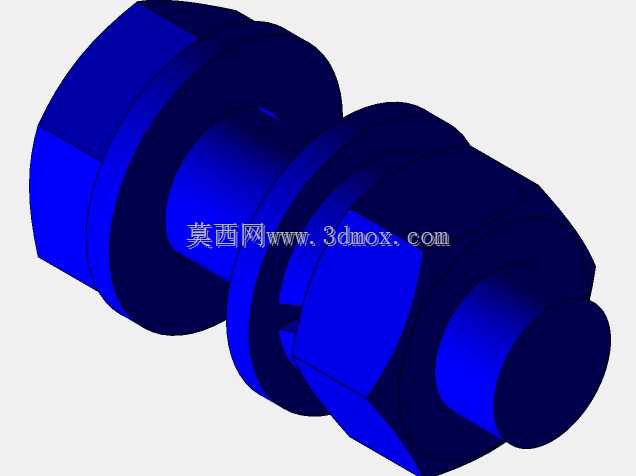

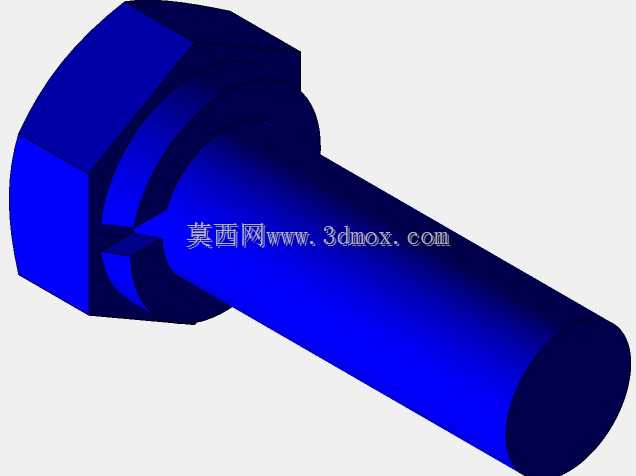

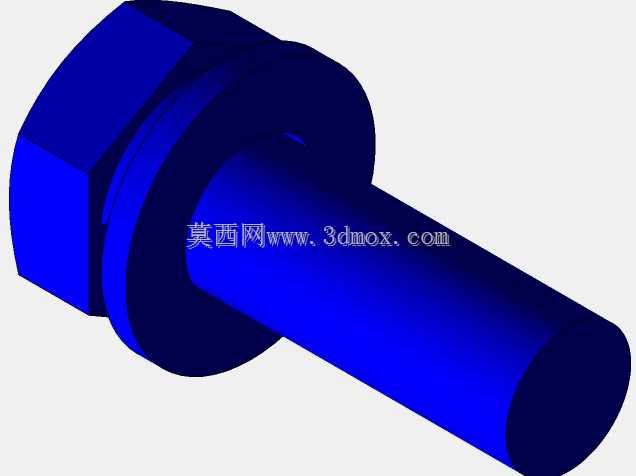

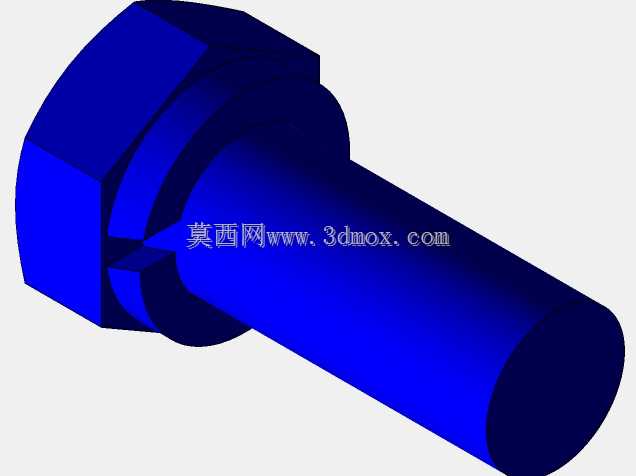

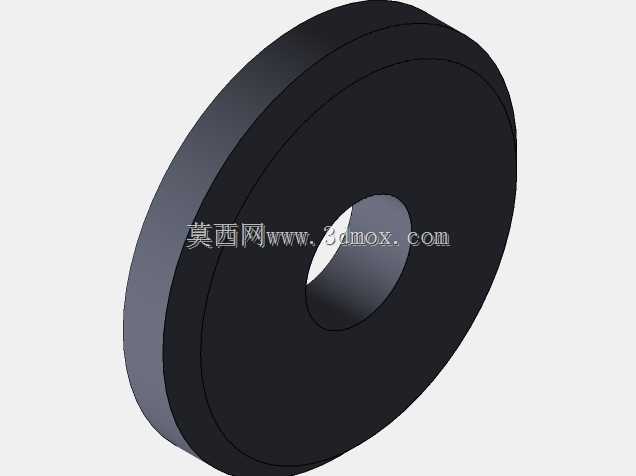

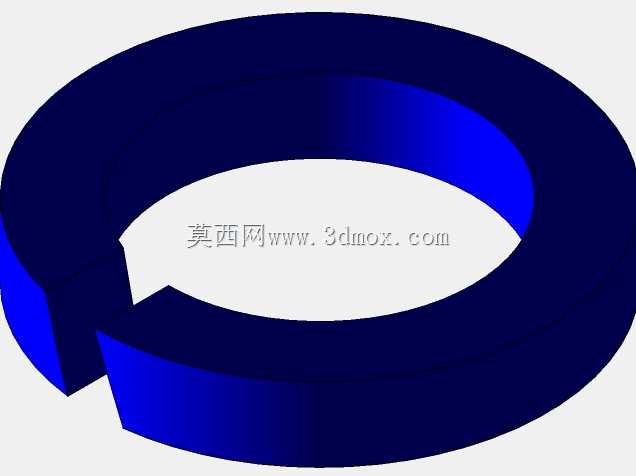

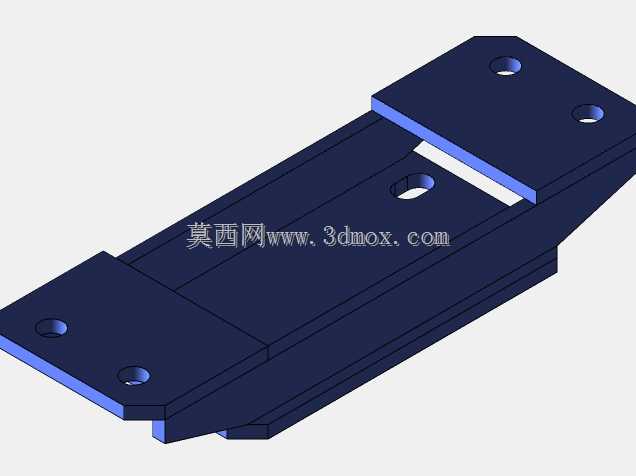

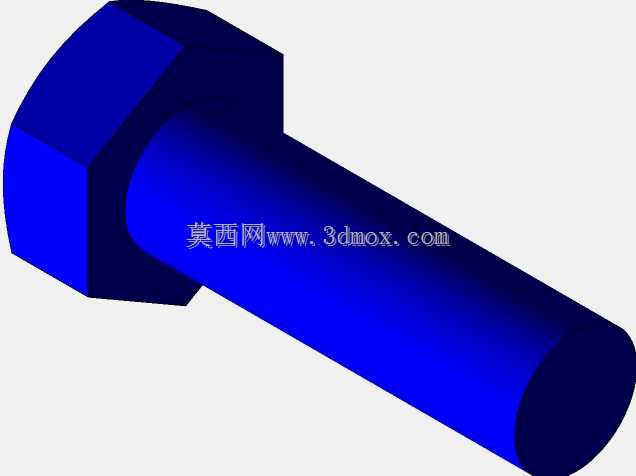

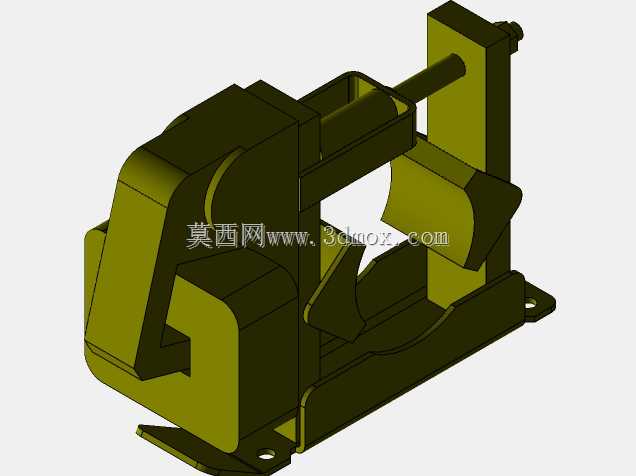

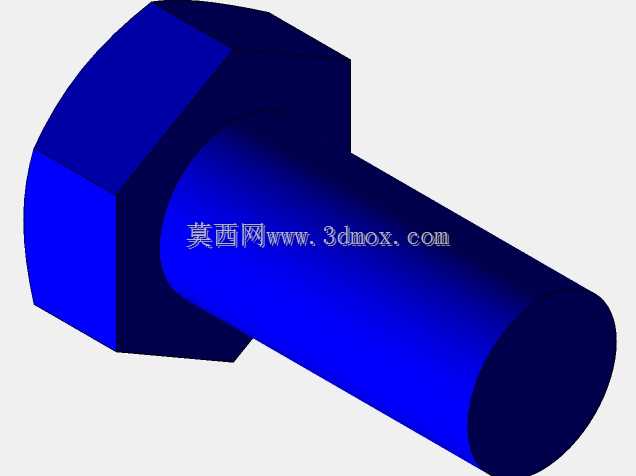

　　安装边界方面，台车的整体宽度需要匹配对应巷道的宽度尺寸，两侧导向轮的调节行程需要覆盖轨道安装的允许误差范围，通常预留3-5mm的调节量，方便现场安装调试时调整导向间隙。竖向立柱安装法兰的螺栓孔采用圆周均布布局，螺栓规格根据最大倾覆力矩核算选型，保证堆垛机高位取货时的结构稳定性。走行轮的轮缘尺寸与轨道截面匹配，轮体材质选用耐磨合金钢，表面做淬火处理提升使用寿命，适应长期往复运行的磨损工况。驱动电机的选型需要结合整机重量、额定载重、最大运行速度、启停加速度综合计算扭矩，同时配置制动单元，保证停位时不会出现滑移，尤其在巷道有轻微坡度的场景下，制动可靠性直接关系到设备运行安全。

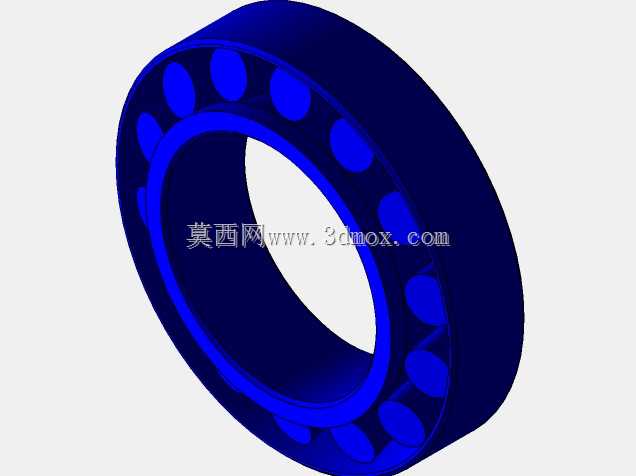

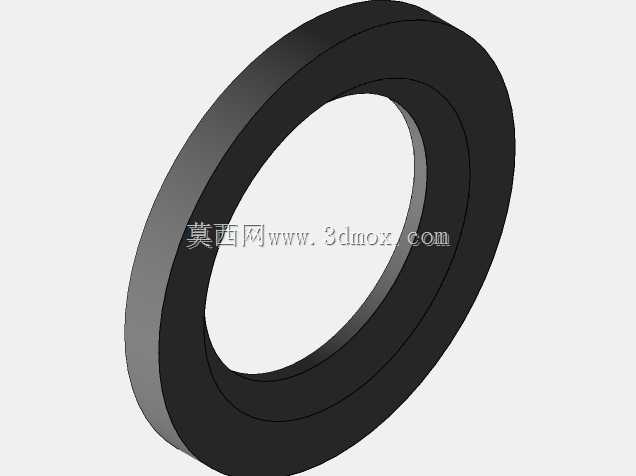

　　从功能特性上看，这套台车结构将驱动、传动、承载、导向功能集成在同一框架上，结构紧凑，安装维护时可以整体吊装更换，减少现场装配的工作量。框架上预留的传感器安装位，可以配合走行定位系统安装读码器、限位碰块等部件，实现走行位置的精准检测与两端极限位置的安全防护。润滑点位的设计也充分考虑了维护便利性，齿轮啮合处、轮系轴承位都预留了注油通道，不需要拆解结构就能完成日常润滑保养，适配仓储设备长期连续运行的维护需求。在实际项目应用中，这类台车的结构刚性直接影响堆垛机的运行平稳性，如果框架刚性不足，高速运行时容易产生共振，不仅会产生噪音，还会导致上部载货台的晃动，影响货物存取的安全性，因此在结构设计阶段，通常会通过有限元分析对框架的受力变形、模态特性进行仿真验证，确保最大载荷下的变形量在允许范围内，固有频率避开走行轮经过轨道接缝时的激励频率，避免运行过程中出现共振问题。
