可侧开栏板物料周转手推车结构设计

　　这款手推车的设计初衷，是解决车间内零散物料、半成品工件短距离转运时，传统固定栏板手推车装卸大件物料不便的痛点，在五金加工、装配车间、仓储分拣、建材堆场这类场景中，固定栏板的手推车往往需要操作人员将物料从栏板上方抬入抬出，遇到尺寸接近栏板高度、或者重量偏大的工件时，不仅装卸效率低，还容易出现磕碰工件、拉伤操作人员的风险，侧开式栏板的结构就是针对这一实际作业痛点做的优化。

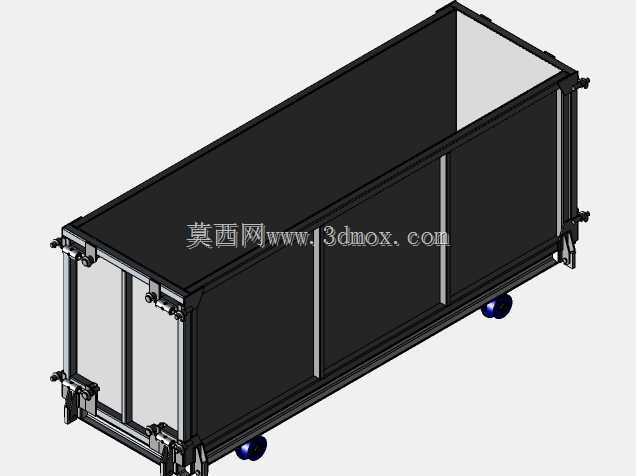

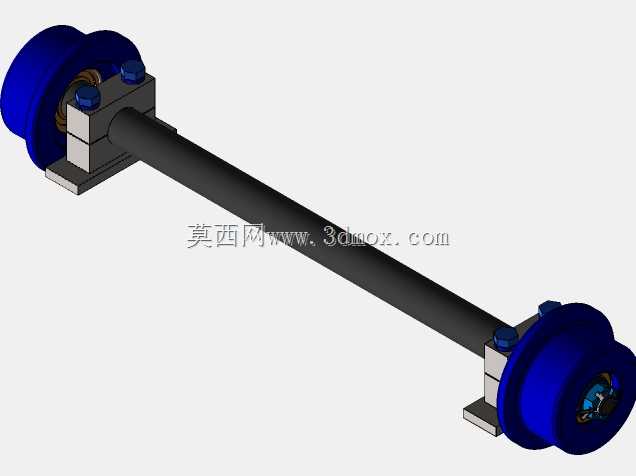

　　从结构设计逻辑来看，整车采用框架式承载结构，底部承载框架采用矩形型钢焊接成型，作为整个车体的受力基础，轮组安装在框架底部的前后端位置，采用万向轮搭配定向轮的常规配置，其中靠近推手侧的轮组为万向带刹车结构，方便在狭窄工位通道内转向，也能在装卸物料时锁定车体避免滑移。栏板部分采用分块式铰接设计，图中展示的侧栏板可以向下翻转打开，打开后侧栏板上沿与车体内底板基本齐平，装卸大件物料时可以直接从侧面将物料平移推入车体内，不需要抬升过高的高度，大幅降低装卸作业的劳动强度；栏板关闭后通过侧边的快锁插销与前后端的固定栏板锁定，保证转运过程中栏板不会意外脱开，避免物料洒落。

　　在尺寸边界的考量上，这类车间用周转手推车的内空宽度通常适配常见的物料箱尺寸，一般控制在800mm到1200mm区间，长度根据转运需求在1200mm到1800mm之间，栏板高度设置在400mm到600mm，既可以保证零散小件物料不会在转运过程中滑落，也不会因为栏板过高影响侧开装卸的便利性；底部轮组的安装高度控制在120mm到150mm，保证整车离地间隙足够通过车间常见的地面接缝、小型门槛，同时整车的重心高度控制在合理范围，即使满载状态下转向也不会出现侧翻风险。

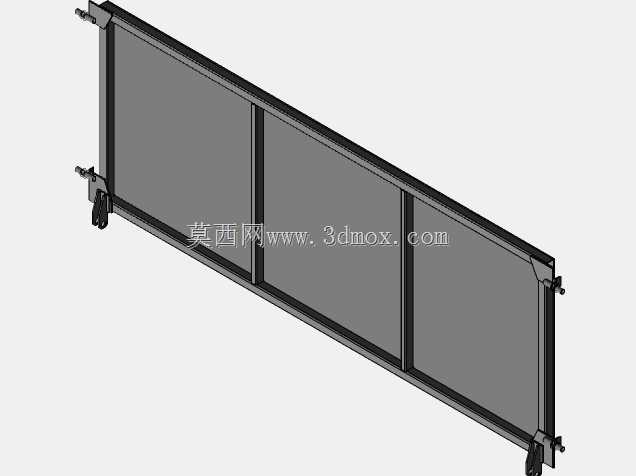

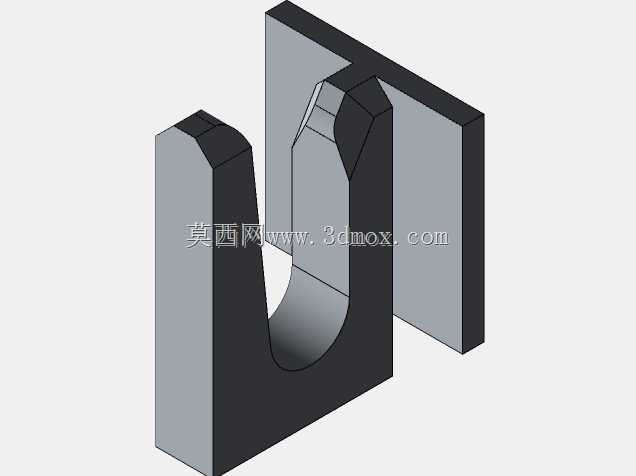

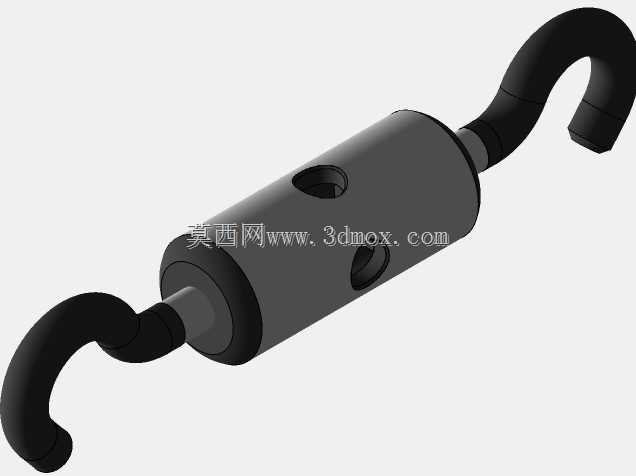

　　栏板的结构设计上，采用薄壁矩形管做边框，中间镶嵌薄钢板或者金属网板，在保证栏板整体刚度、避免受物料挤压变形的前提下，尽可能降低栏板自身的重量，让操作人员可以轻松单手完成侧栏板的开合操作；铰接点采用带衬套的销轴结构，长期使用也不会出现铰接松旷、栏板下垂的问题，快锁机构采用弹簧插销结构，不需要额外工具就可以完成栏板的锁定与解锁，操作步骤简单，一线作业人员不需要专门培训就可以快速上手。

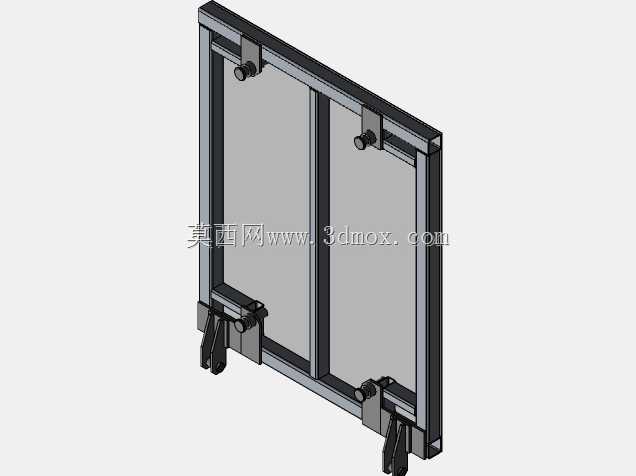

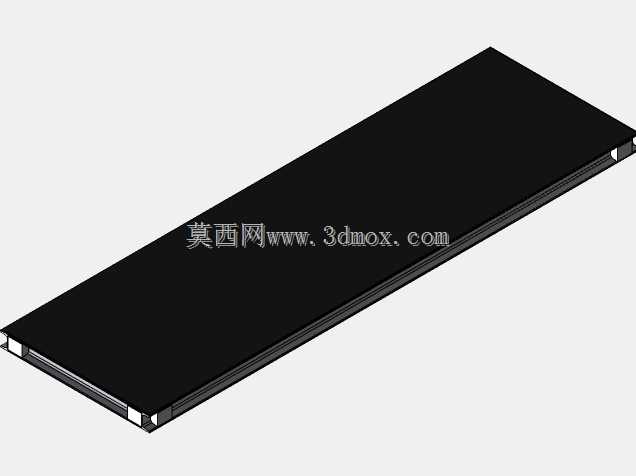

　　车体内底板采用花纹钢板铺设，表面的防滑纹路可以避免转运过程中物料在车体内滑移，底板与底部框架之间采用满焊连接，焊缝做打磨处理避免凸起磕碰物料；前后端的固定栏板与底部框架焊接为整体，作为侧栏板安装的定位基准，同时在推手安装侧的端栏板上预留推手安装位，推手采用弯管成型，高度设置在成年人腰部位置，推行时操作人员可以自然发力，不需要过度弯腰。

　　在实际应用中，这款手推车除了常规的车间物料转运，也可以适配厂区内的垃圾清运、工装夹具周转、成品件转运等多种场景，侧开栏板的设计让它既可以运输零散的小零件，也可以运输长度超出车体、或者宽度较大的异形工件，当运输超长物料时，可以将对应侧的栏板打开，用绑带将物料固定在车体框架上即可完成转运，相比传统固定栏板手推车的适用场景更广。设计过程中也充分考虑了制造的便利性，所有型钢构件都采用常规规格的标准型材，不需要开模定制，焊接完成后只需要做简单的打磨除锈、喷塑处理就可以投入使用，制造成本可控，后期维护也很方便，轮组采用标准件，损坏后可以直接更换同规格的脚轮，不需要对车体结构做改动。
