气动式棒料直线进给输送机构

　　这套气动进给输送机构，主要应用于小型五金零件加工、仪表零件车削工序的棒料自动上料环节，适配直径范围在8-25mm的圆棒、六角棒类毛坯料，可直接对接数控车床、小型自动仪表车床的主轴进料口，替代传统人工穿料的操作模式，在小规格零件批量加工场景中能有效降低操作工的重复劳动强度，同时减少人工送料时的定位偏差，提升单台设备的连续加工时长。

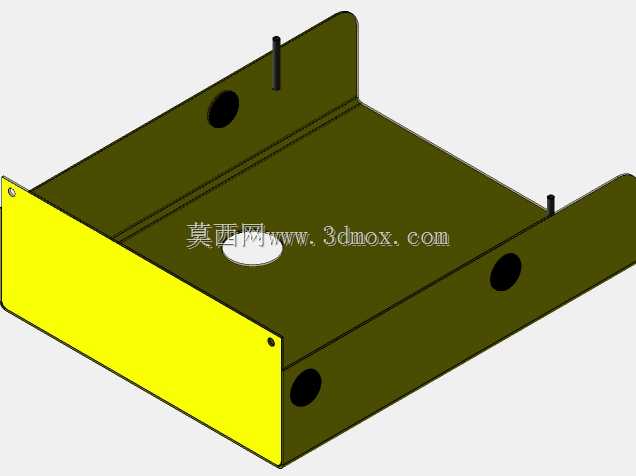

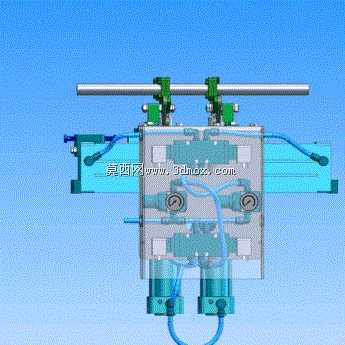

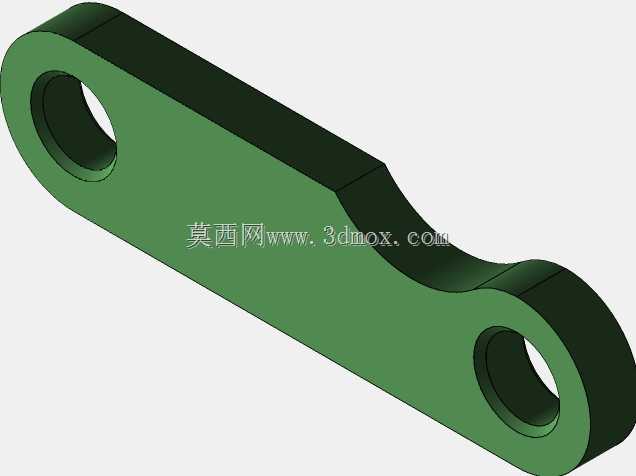

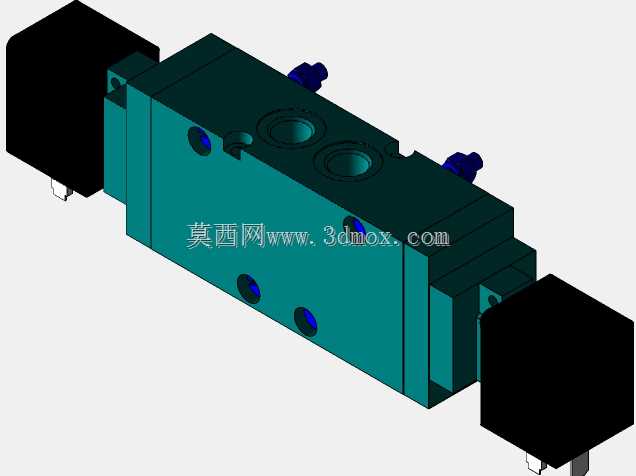

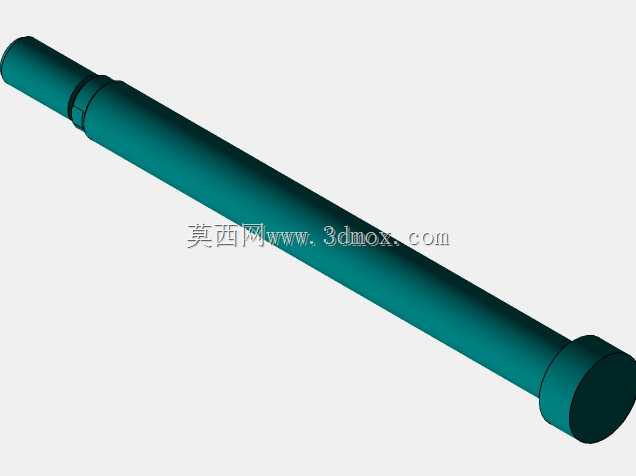

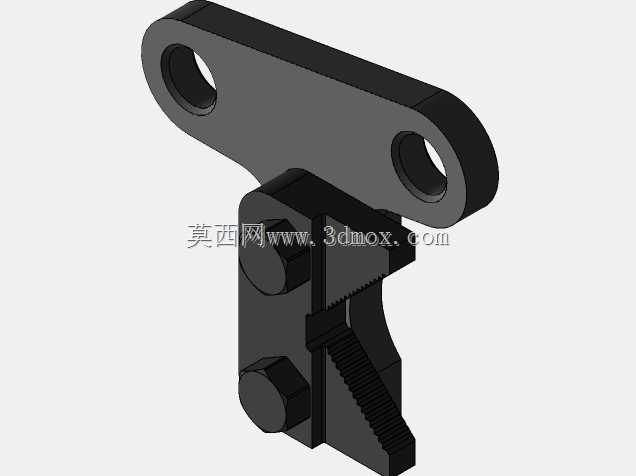

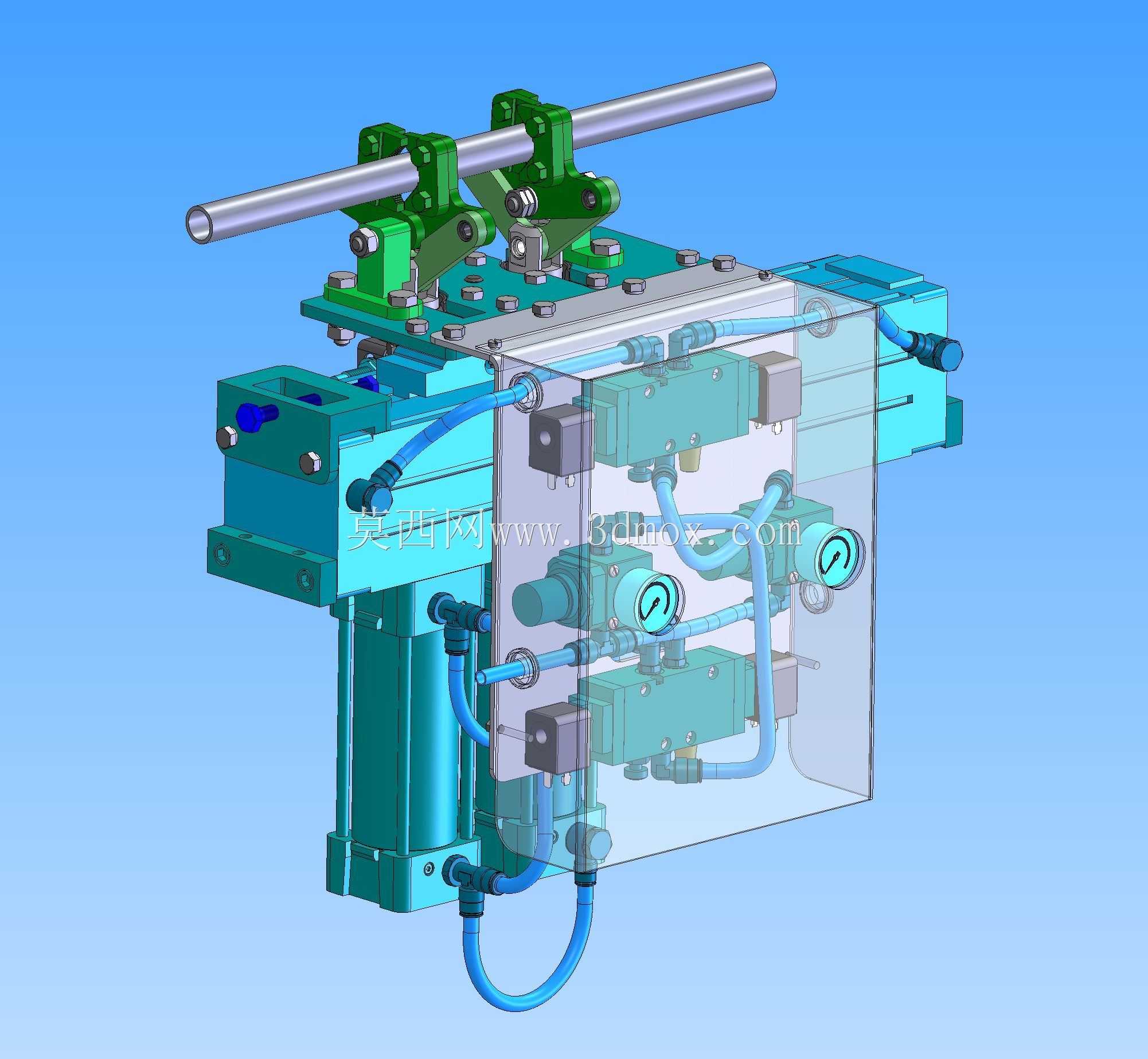

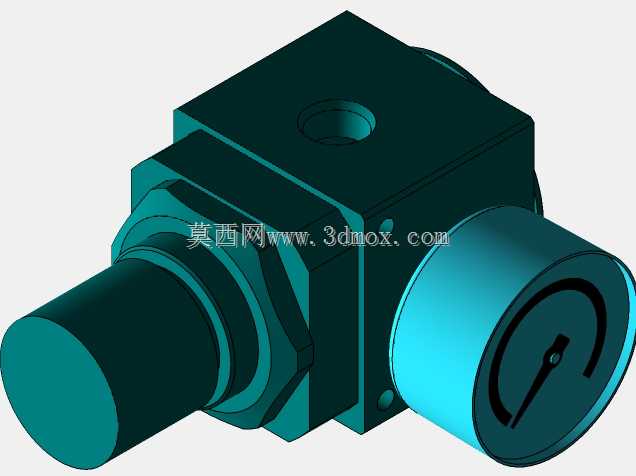

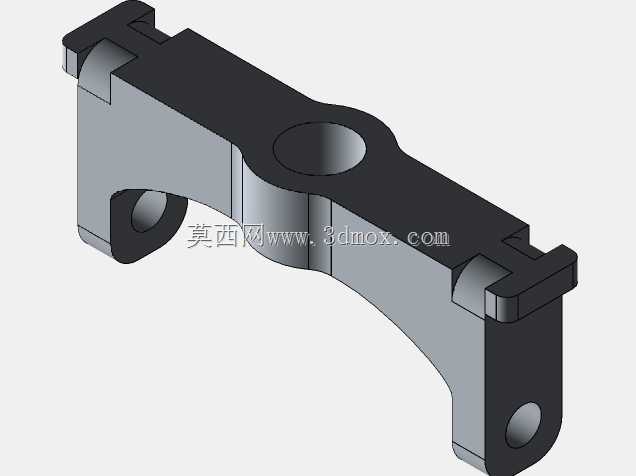

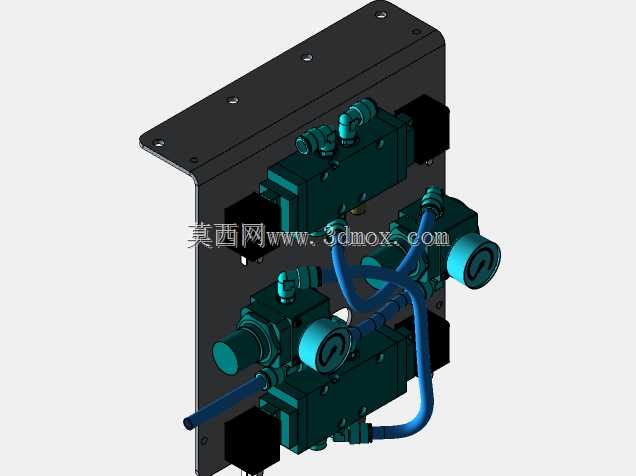

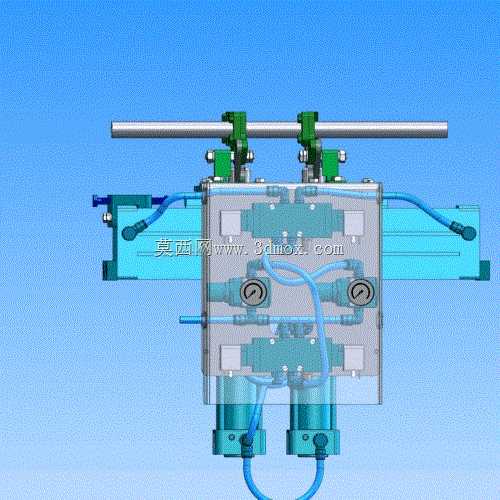

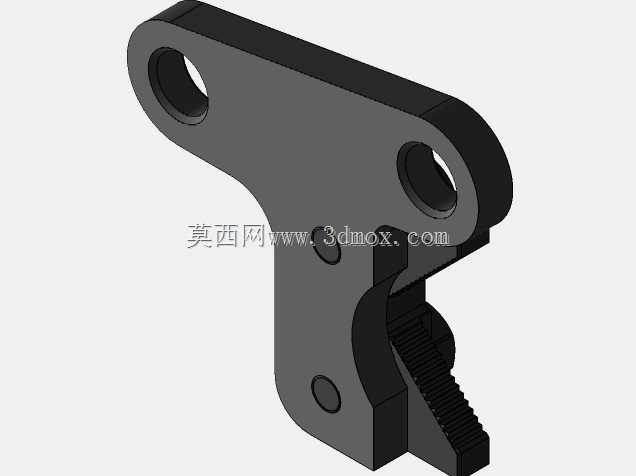

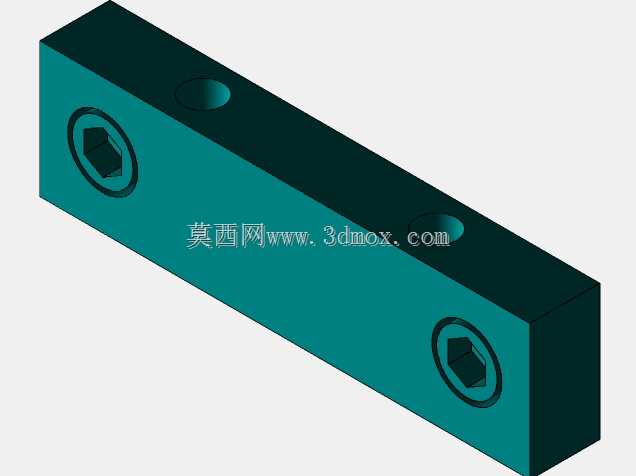

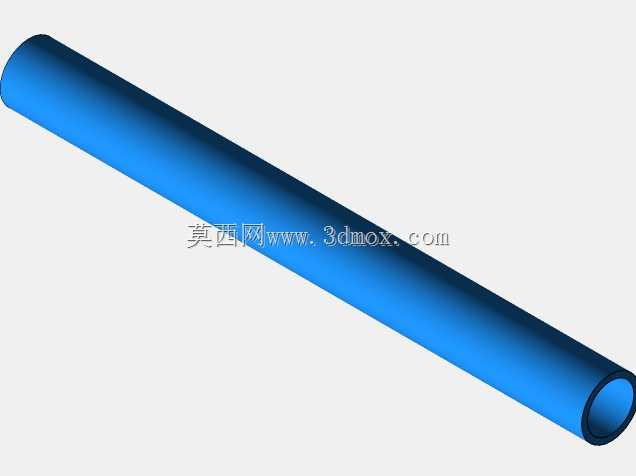

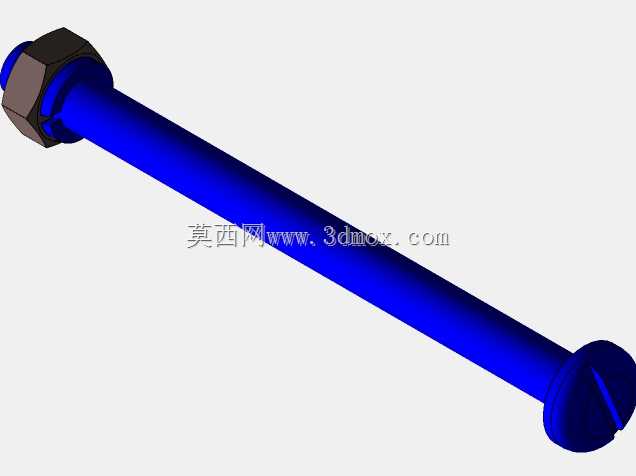

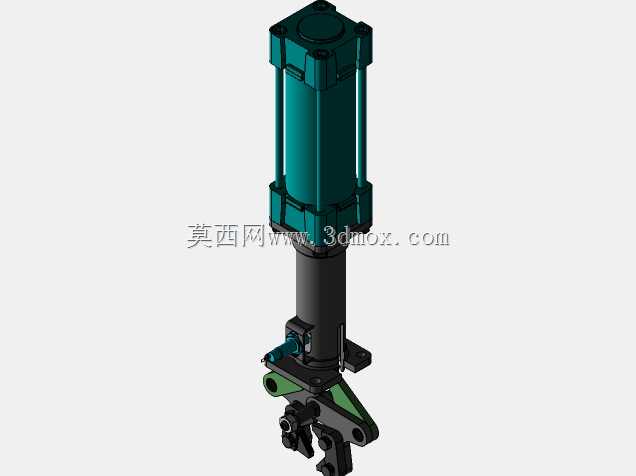

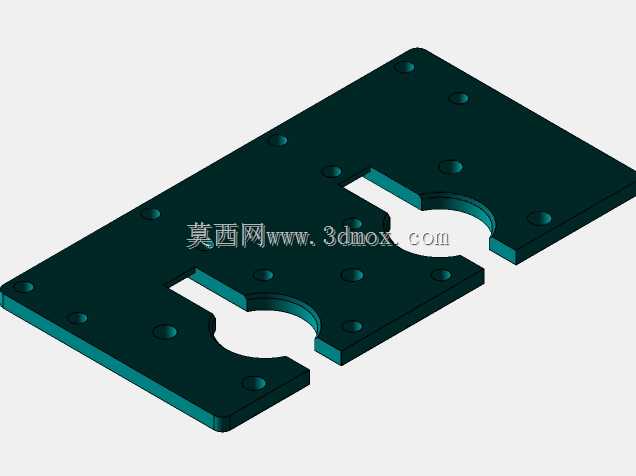

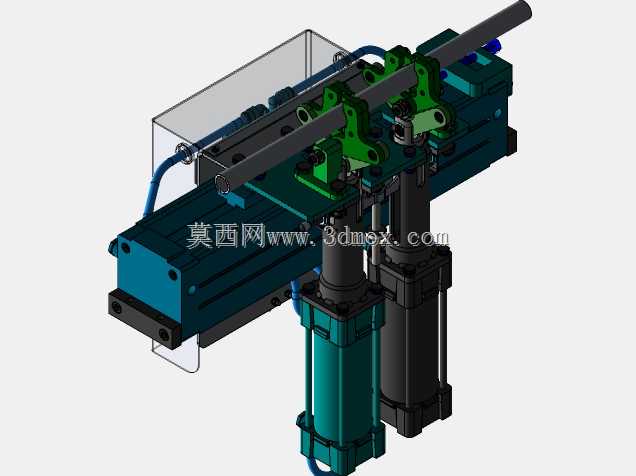

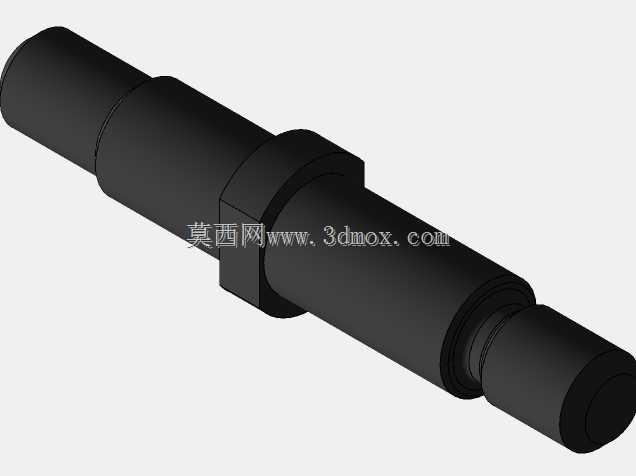

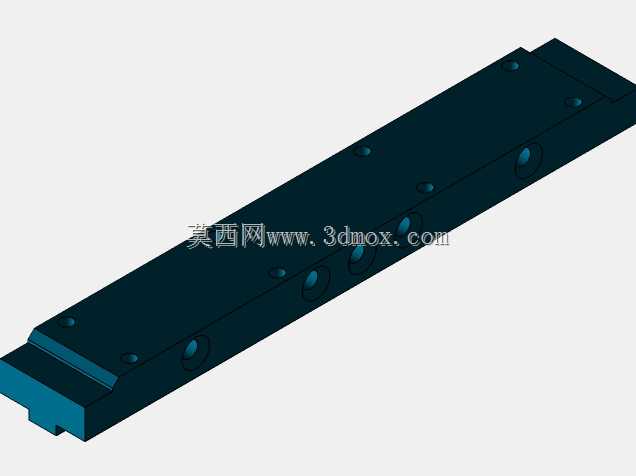

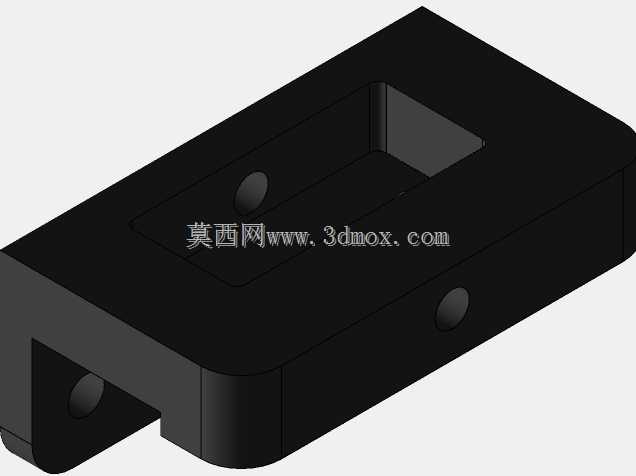

　　从结构布局来看，整套机构采用分层式设计，上层为棒料夹持导向组件，两根平行布置的光轴作为夹持模组的滑动导向支撑，夹持爪采用对称式杠杆压合结构，由小型笔形气缸提供夹持动力，夹持面做了网纹滚花处理，避免棒料输送过程中出现打滑偏移，夹持爪的开合行程可通过气缸端部的限位螺钉进行微调，适配不同直径规格的棒料，无需更换夹持块即可覆盖常规小尺寸棒料的输送需求。下层为气动控制与安装基座模块，整体采用铝合金板拼接式基座，所有气动阀组、调速接头、气源处理元件都集成在基座的封闭腔体内，外部仅露出气管接口与压力表，既可以避免加工过程中的切削液、金属碎屑进入阀组造成卡滞，也能缩减整体安装占用空间，压力表直接布置在腔体外侧的可视位置，方便日常巡检时快速确认供气压力是否在正常工作区间。

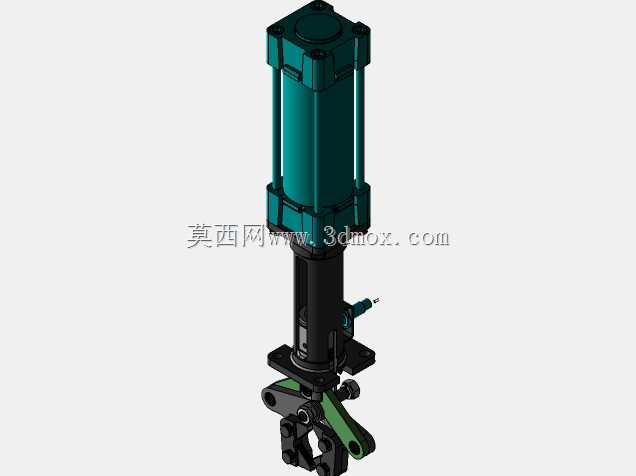

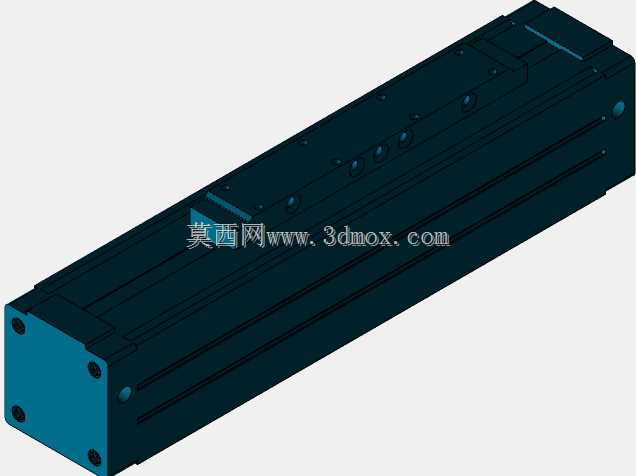

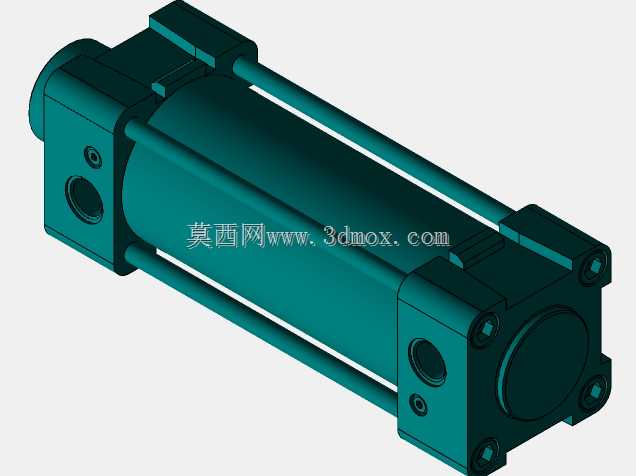

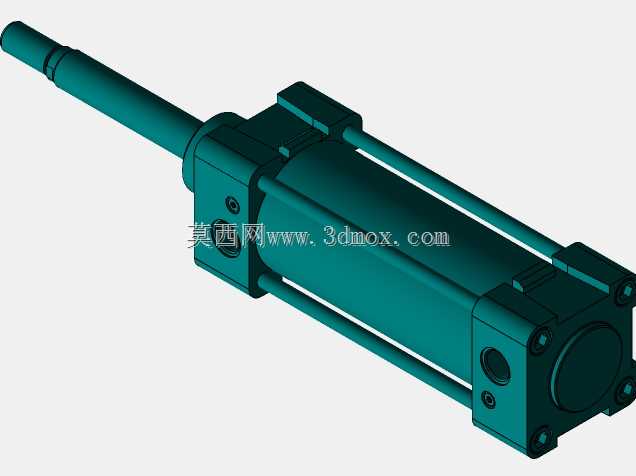

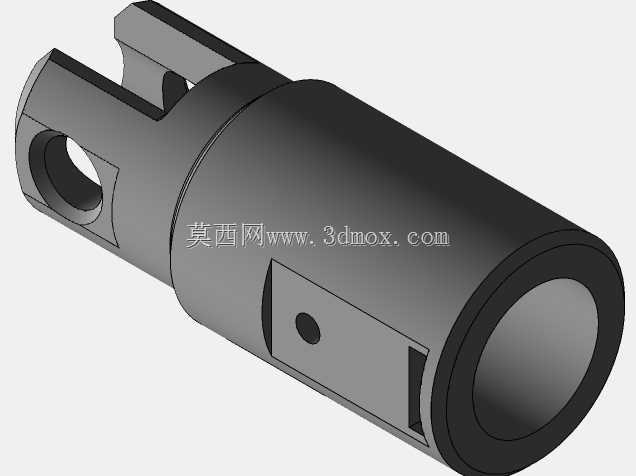

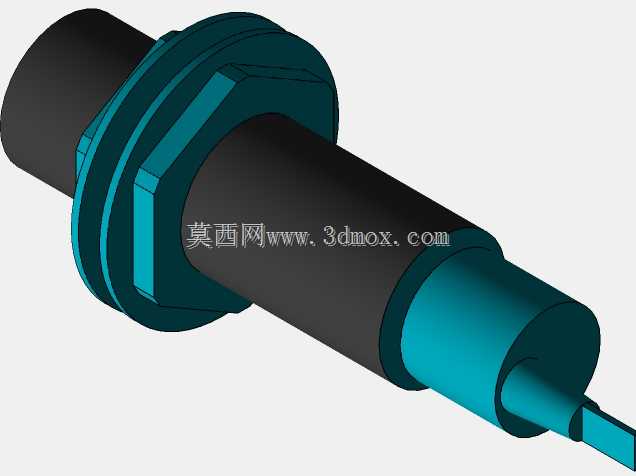

　　整套机构的驱动逻辑采用双气缸配合实现，水平方向的进给气缸负责带动上层夹持模组完成直线往复送进动作，气缸行程可根据单次送料长度需求，通过调整磁性开关的安装位置进行设定，进给速度可通过排气侧的单向调速阀进行无级调节，避免送料速度过快造成棒料撞击主轴卡爪，或是速度过慢影响加工节拍。垂直方向的锁紧气缸在夹持模组退回时动作，将待送进的棒料临时锁紧，避免棒料随夹持爪退回发生位置窜动，保证每次送料的长度精度控制在0.1mm以内，满足常规小零件的加工余量要求。

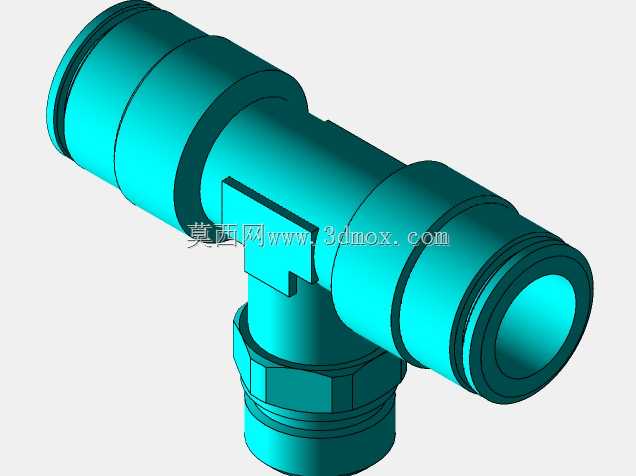

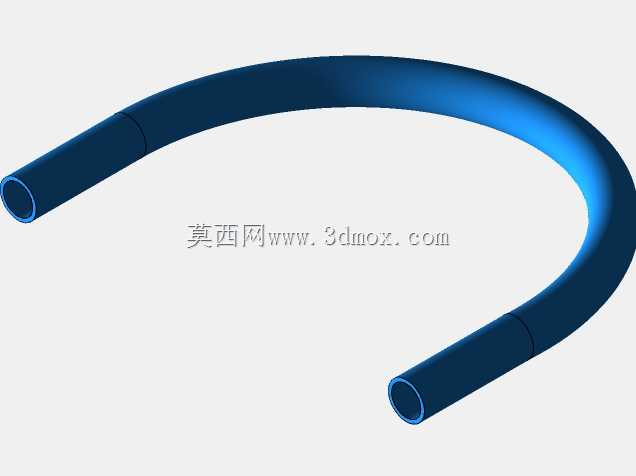

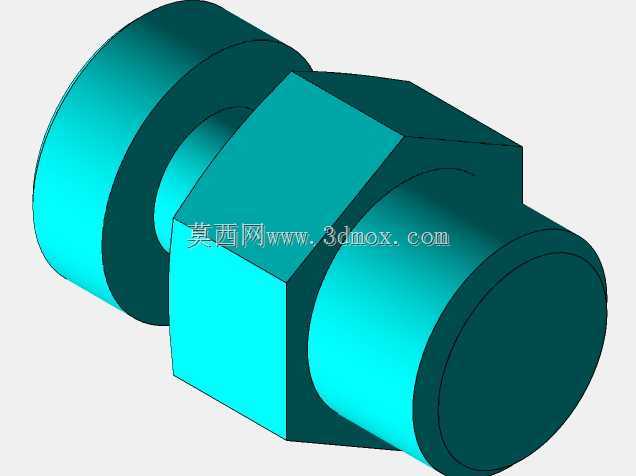

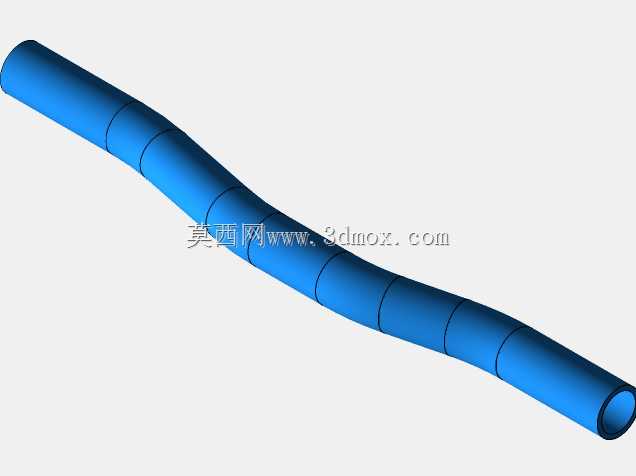

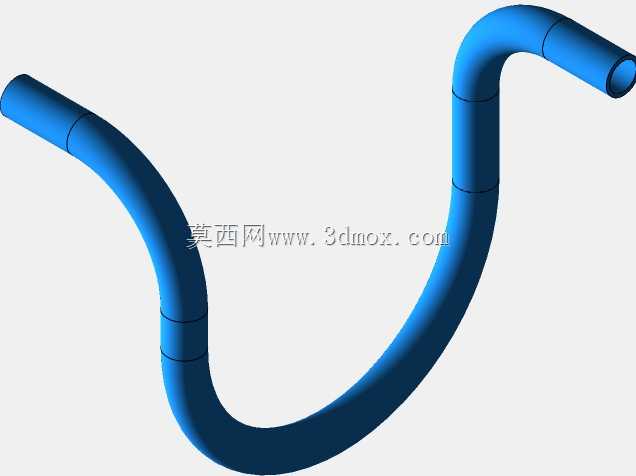

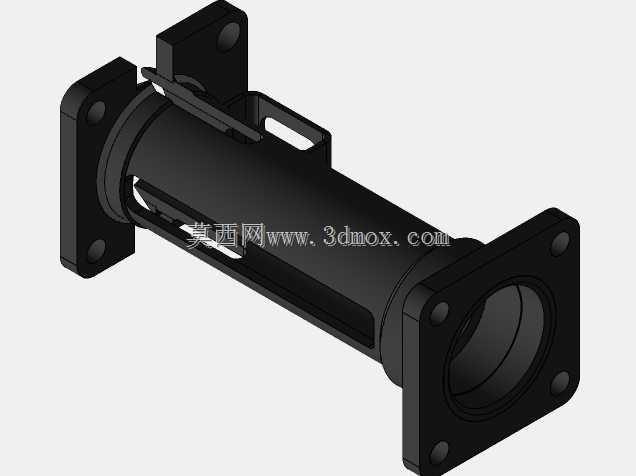

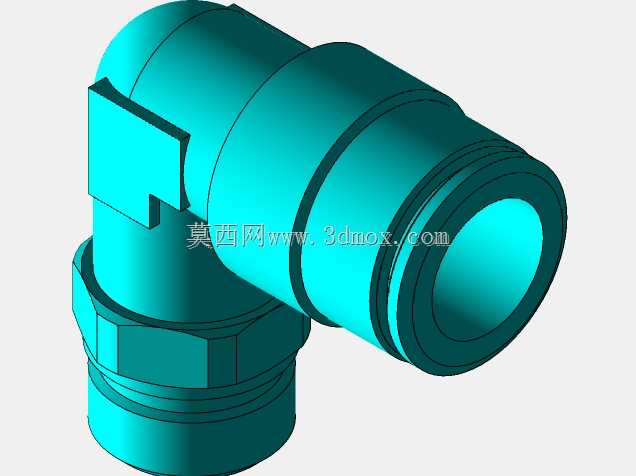

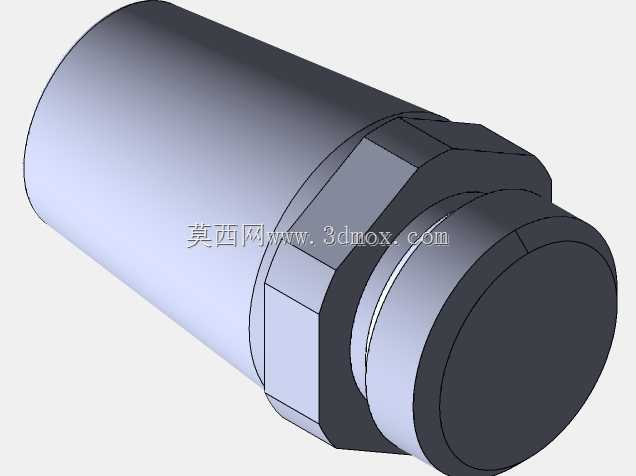

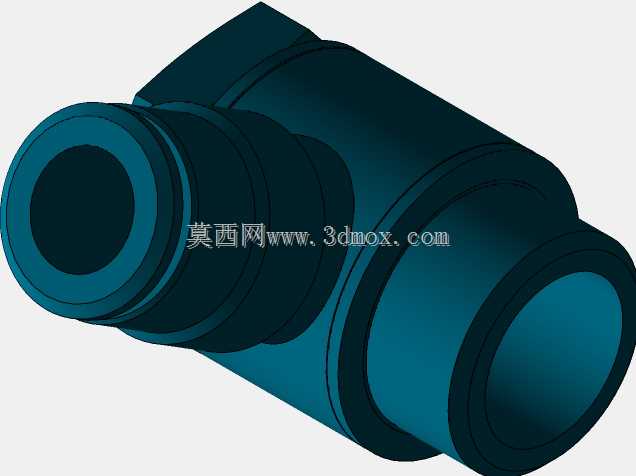

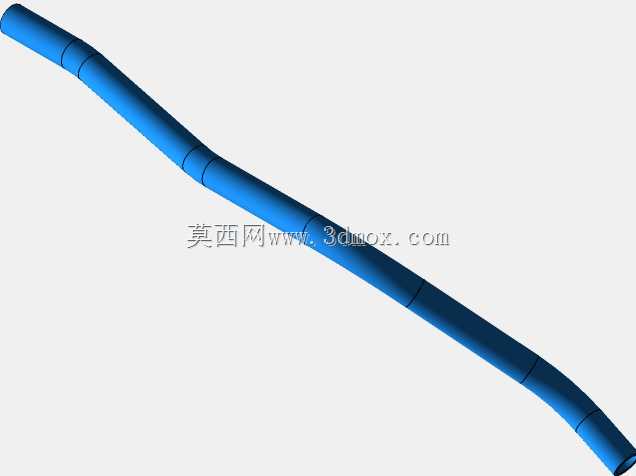

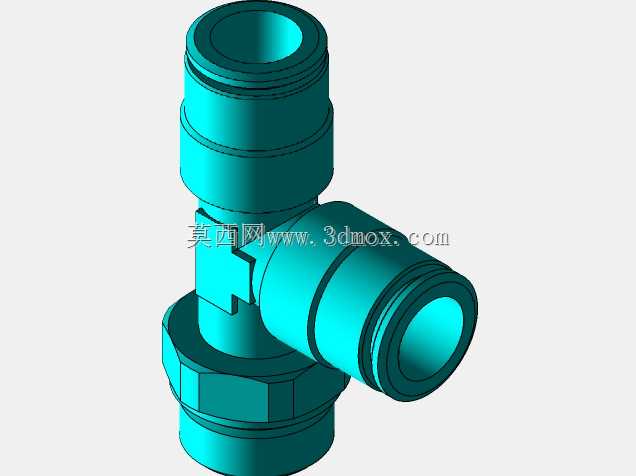

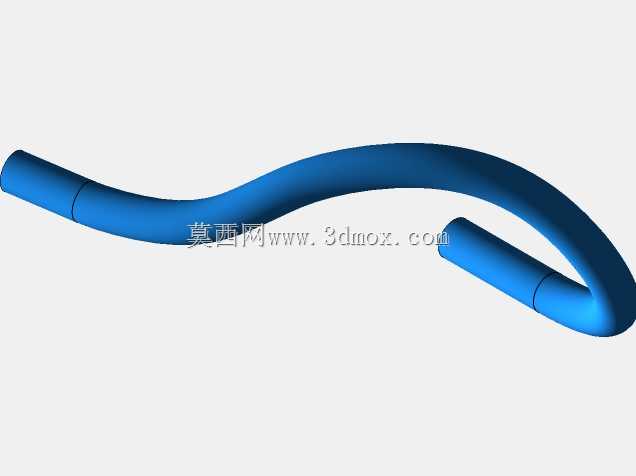

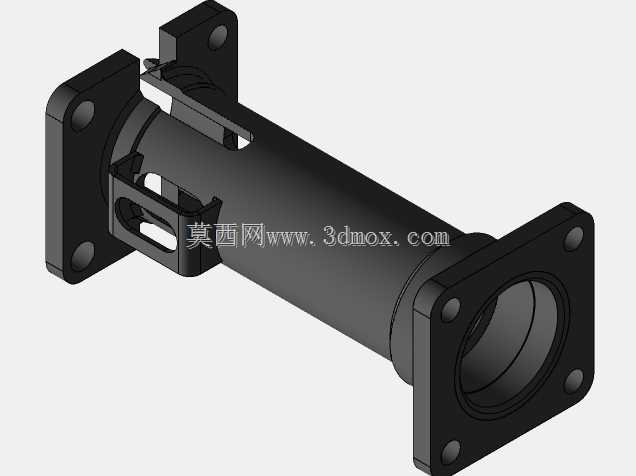

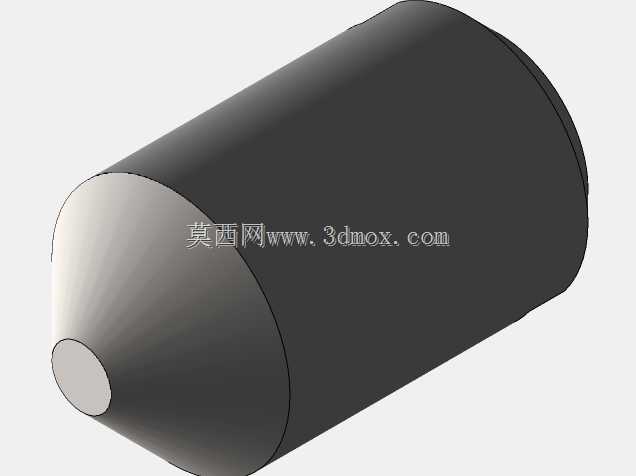

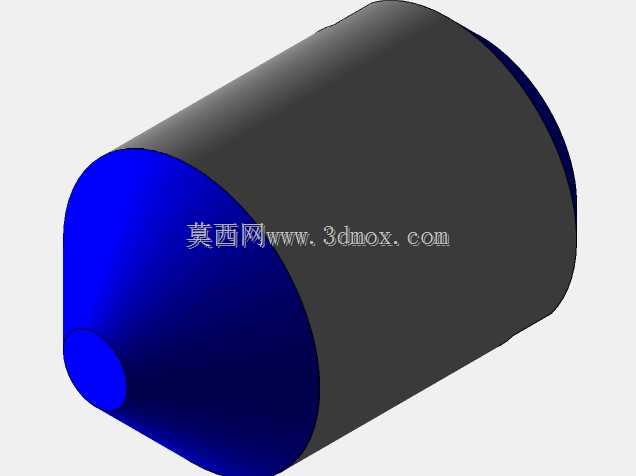

　　安装边界方面，整套机构的基座底部预留了四个标准T型槽安装孔位，孔位间距适配常见的小型自动化设备安装台面尺寸，可直接通过T型螺栓固定在车床的进料侧机架上，进料端的导向套与主轴中心高保持一致，安装时仅需调整基座的水平度与中心高即可完成对接，无需额外制作过渡连接支架。机构的整体宽度控制在220mm以内，长度方向最大伸展尺寸为380mm，不会占用过多的设备周边操作空间，气管接口采用标准快插接头，适配车间常规的8mm外径气动软管，接入0.5-0.7MPa的压缩空气即可正常工作，无需额外配置液压站或是专用驱动电源。

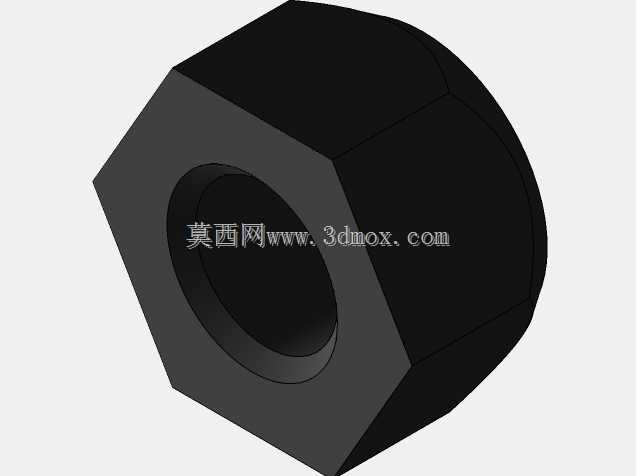

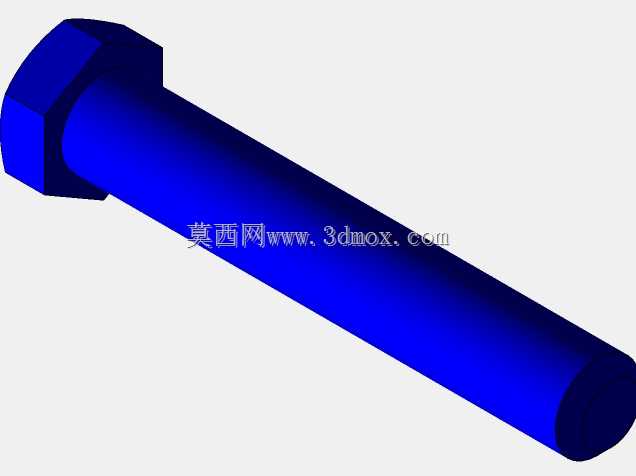

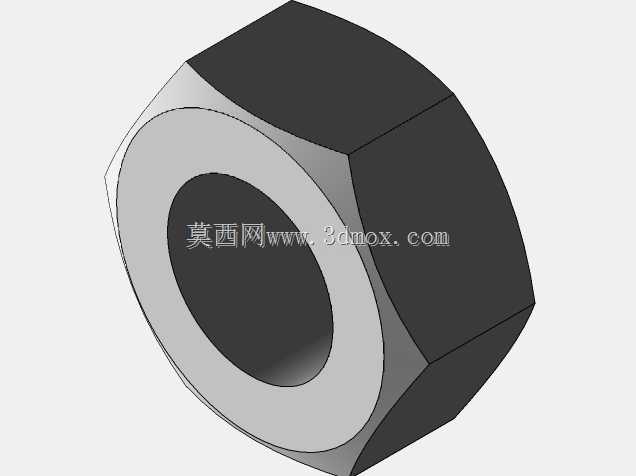

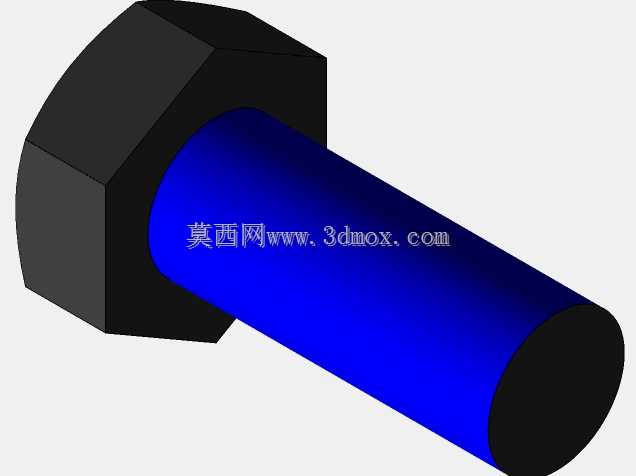

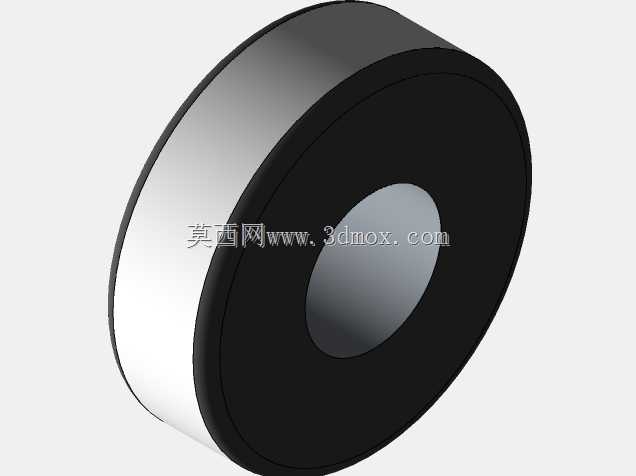

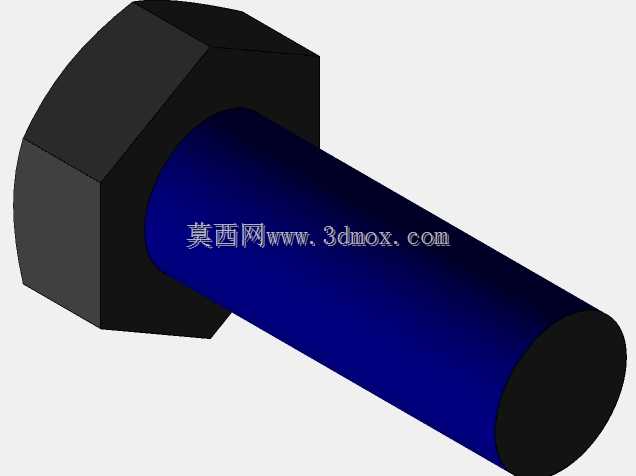

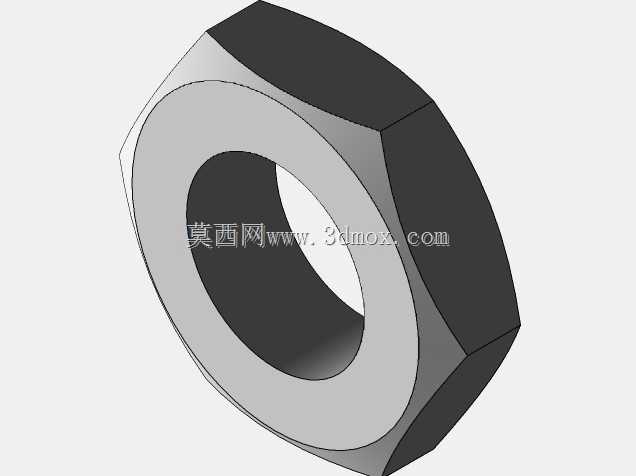

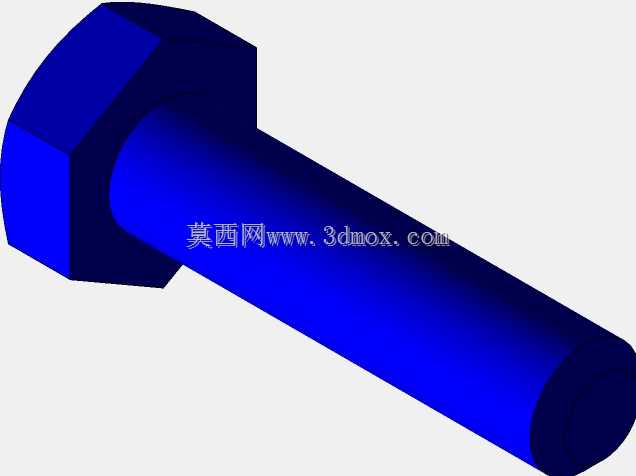

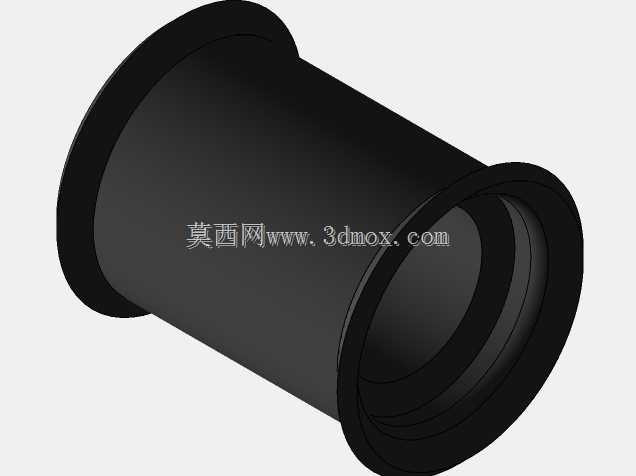

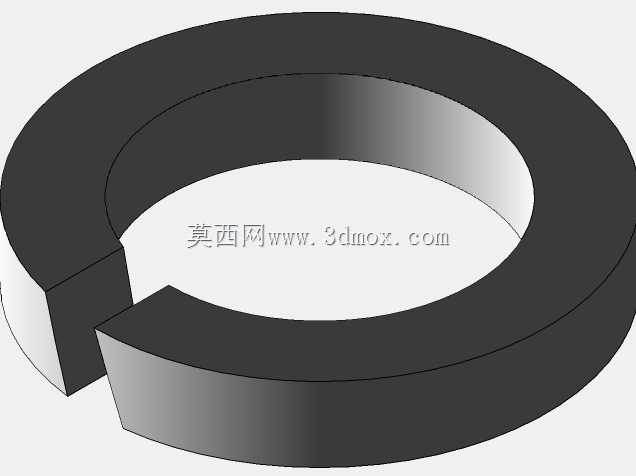

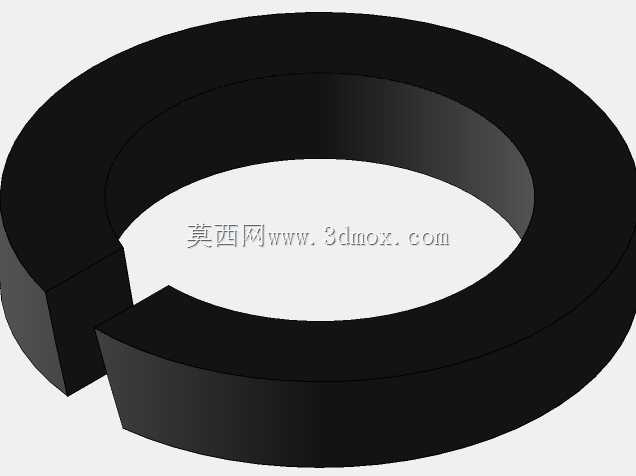

　　设计过程中针对加工场景的常见问题做了对应优化，所有滑动配合面都加装了自润滑铜套，长期运行无需频繁加注润滑油，避免油污沾染棒料表面影响后续加工；外露的紧固件全部采用内六角不锈钢螺丝，防止车间潮湿环境下螺丝锈蚀造成拆装维护困难；夹持模组的滑动光轴两端加装了防尘密封圈，阻挡金属碎屑进入光轴与铜套的配合间隙，降低滑动面的磨损速度，延长机构的无故障运行周期。在实际应用中，这套机构可配合料架实现长棒料的连续自动送料，单次上料后可完成数十件甚至上百件零件的连续加工，适合小型紧固件、接插件、仪表轴类零件的批量加工生产线使用，也可根据实际生产需求调整夹持组件的尺寸，适配更大直径范围的棒料输送作业。
