带张紧轮的工业传动张紧装置结构

　　在带传动、链传动这类依靠挠性件传递动力的工业场景里，张紧装置是保障传动效率、延长挠性件使用寿命的核心配套部件，很多现场运维人员都遇到过因张紧力不足导致的皮带打滑、链条跳齿问题，轻则造成传动比失准、设备工位动作偏差，重则引发挠性件过早疲劳断裂，导致整条产线非计划停机。这款张紧结构的设计，正是针对这类常规传动布局的张紧需求做的落地化结构方案，没有冗余的复杂功能，全部围绕现场安装、张紧调节、运行稳定性三个核心需求做结构排布。

　　从实际应用场景来看，这类张紧结构适配的工况覆盖范围很广，不管是轻工产线的皮带输送传动、小型加工设备的主运动带传动，还是农机、小型工程机械的辅助链传动系统，都能通过调整安装位适配对应的张紧需求。区别于部分集成在设备主机架上的一体式张紧结构，这款张紧装置采用独立的框架式安装基座，基座底部做了平整的安装贴合面，预留的安装孔位可以直接通过螺栓固定在设备主机架的预设安装平面上，不需要对原有设备的主体结构做额外焊接或切削加工，对于老旧设备的张紧改造、非标设备的快速搭装都有很好的适配性，安装时只需要保证基座安装面与传动轮的轴线平行，就能避免张紧轮偏磨导致的挠性件侧边磨损问题。

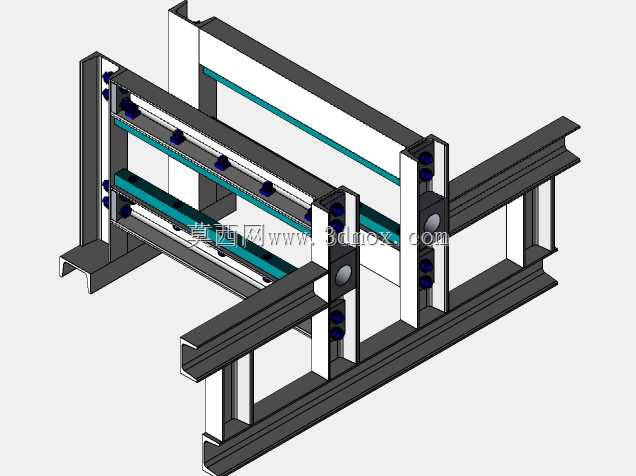

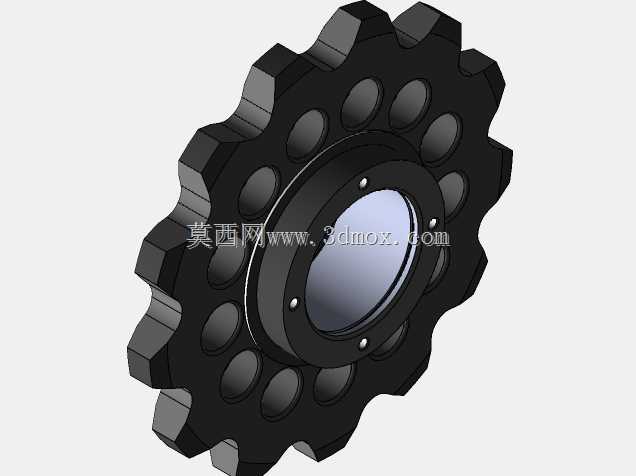

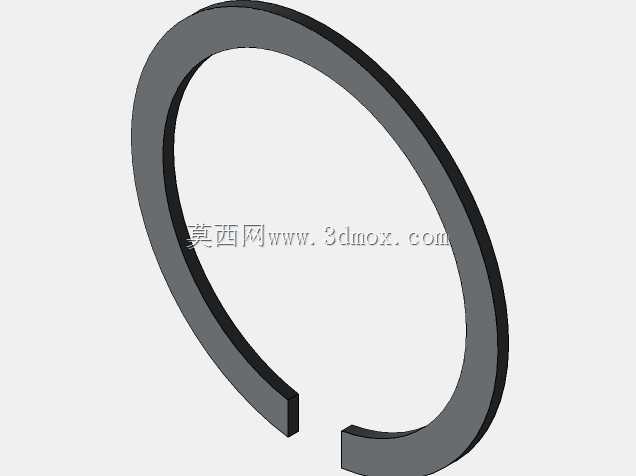

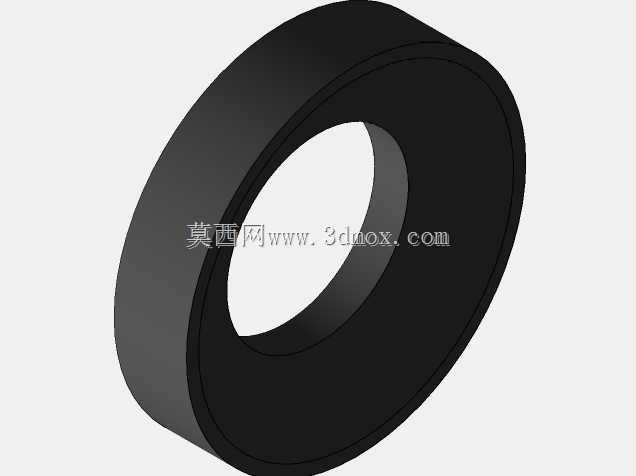

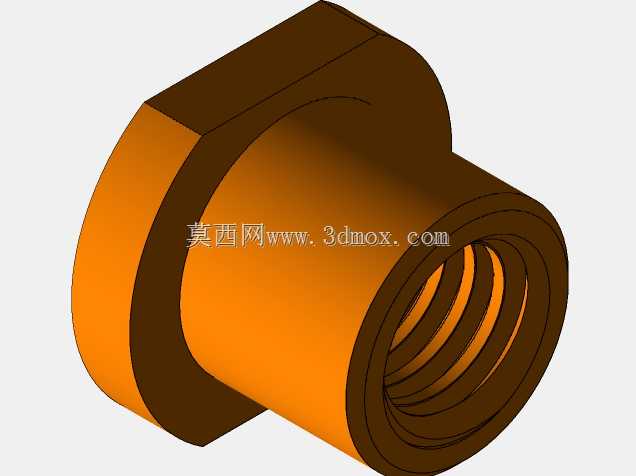

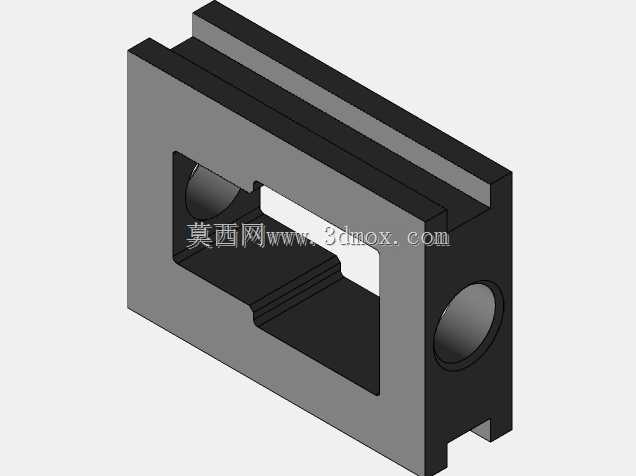

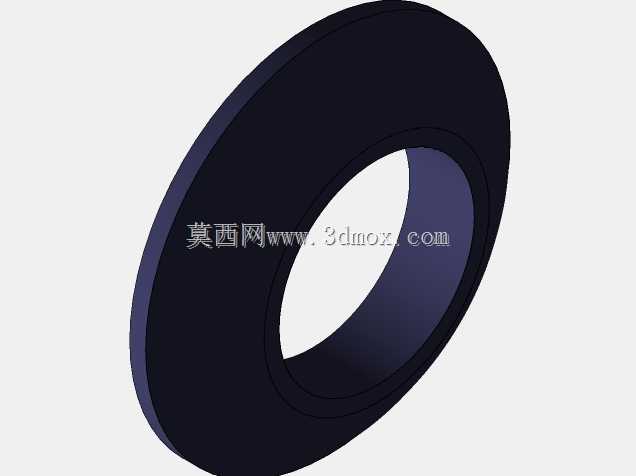

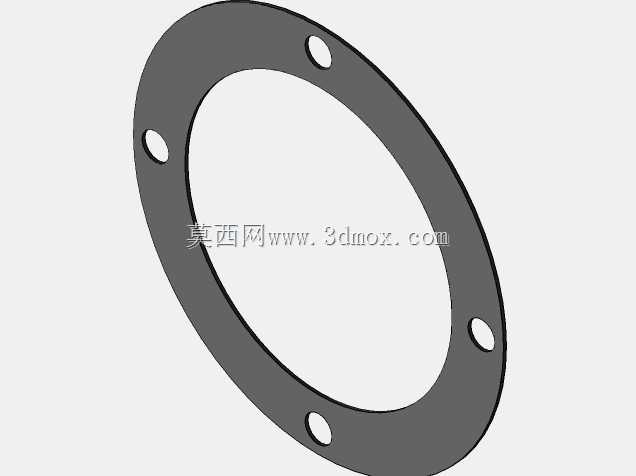

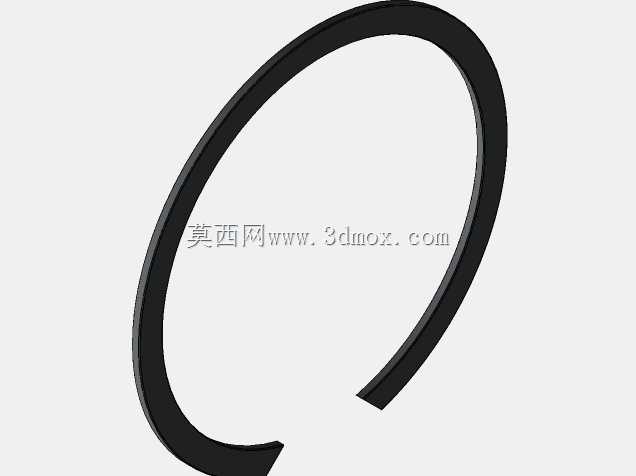

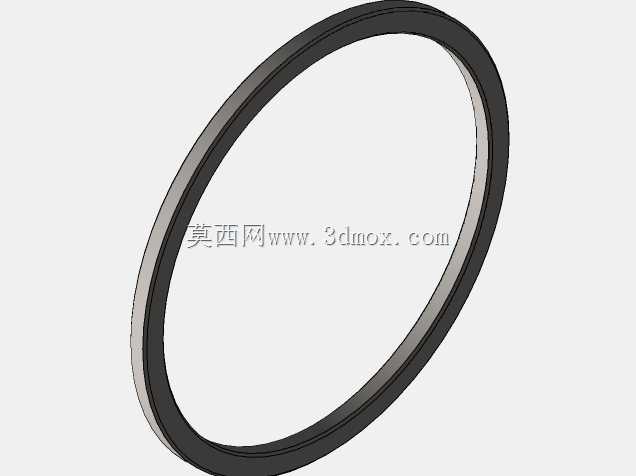

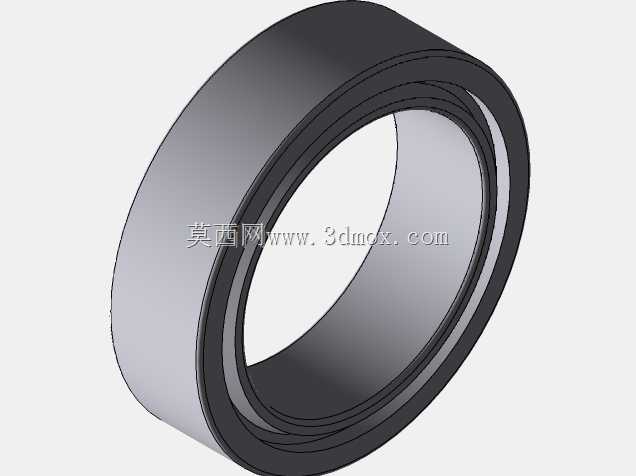

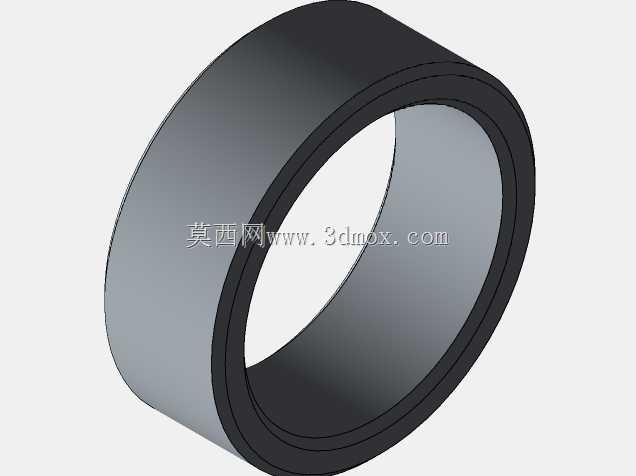

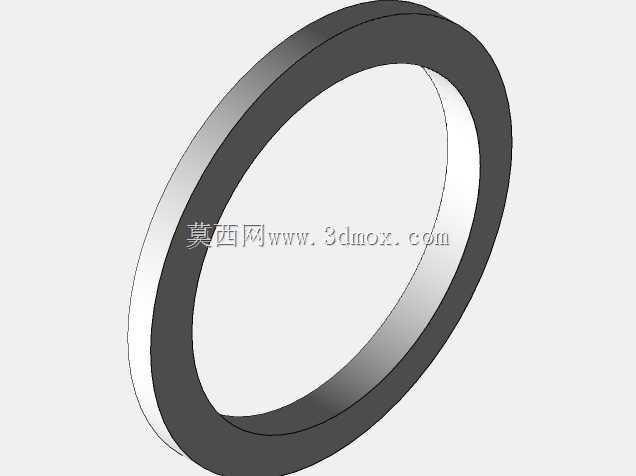

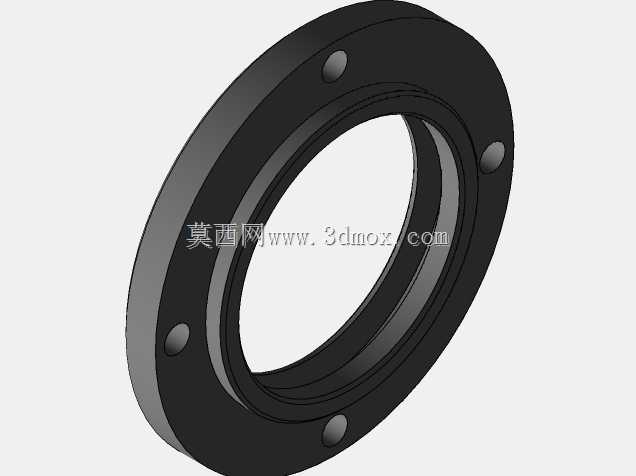

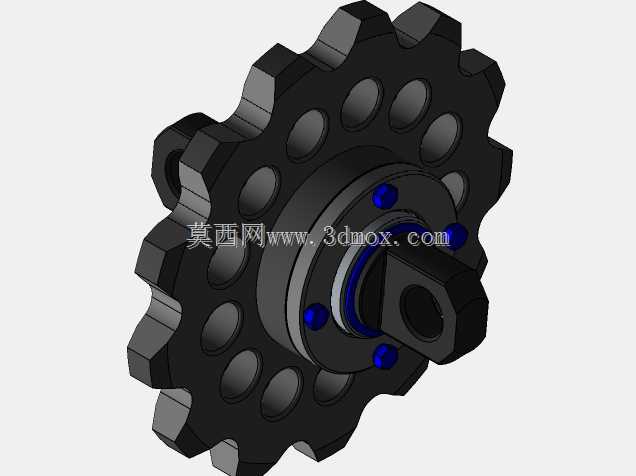

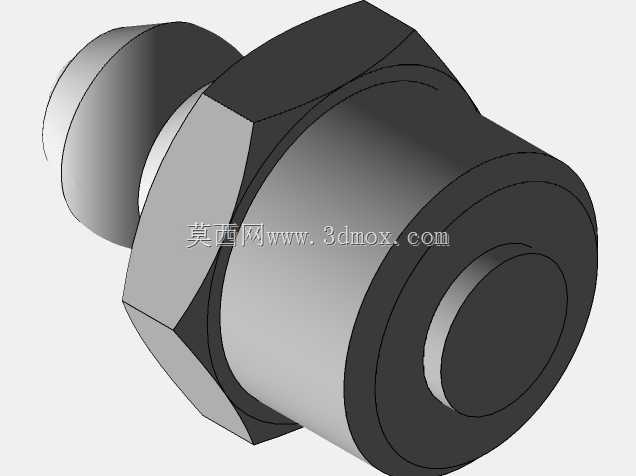

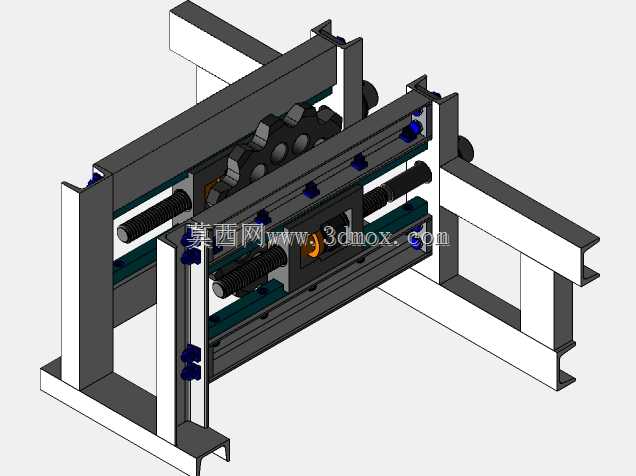

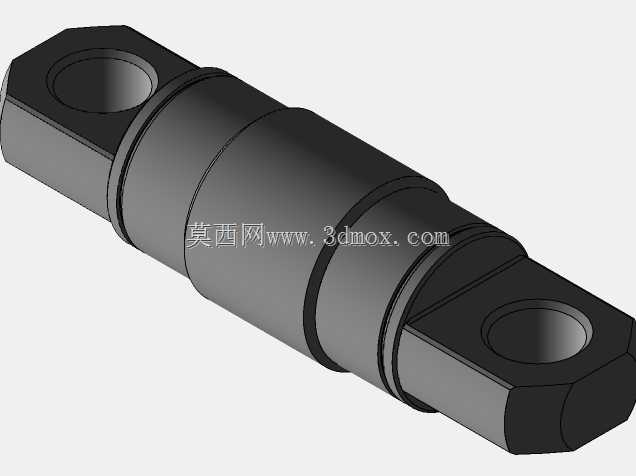

　　结构设计上，这款张紧装置的核心受力件采用双侧立板支撑的框架结构，张紧轮的轮轴两端分别固定在两侧立板的导向槽内，区别于单臂支撑的张紧结构，双侧支撑的结构可以让轮轴两端受力均匀，即使在张紧力偏大、传动系统存在小幅振动的工况下，也不会出现轮轴单侧受力变形导致的张紧轮偏摆问题。导向槽的走向垂直于传动挠性件的自由段切线方向，这样的设计可以保证张紧轮在调节位置的过程中，施压方向始终与挠性件的受力方向匹配，不会出现分力导致的张紧力损耗，调节时只需要调整轮轴在导向槽内的固定位置，就能精准控制张紧轮对挠性件的下压量，匹配不同工况下需要的张紧力数值。张紧轮本身采用中部带限位凸缘的结构，凸缘的高度刚好适配对应规格皮带或链条的侧边限位需求，运行过程中可以避免挠性件在张紧轮位置出现跑偏脱落的问题，轮体内部集成了低摩擦阻力的转动副，张紧轮随挠性件同步转动时的转动阻力极小，不会额外增加传动系统的功率损耗。

　　从安装边界尺寸来看，整个装置的横向跨度根据适配的张紧轮宽度做了对应匹配，双侧立板的外侧间距控制在合理范围内，不会和传动系统周边的其他零部件产生运动干涉，基座的纵向安装尺寸预留了足够的调节行程，不管是新安装的挠性件初始张紧，还是挠性件使用一段时间后出现塑性伸长的二次张紧调节，都有充足的调节余量，不需要额外加装垫片或者调整基座位置。整个结构的受力路径非常清晰，张紧轮受到的挠性件反作用力通过轮轴传递到两侧立板，再通过立板传递到底部的安装基座，最终分散到设备主机架上，所有受力部件的截面尺寸都经过常规工况的强度校核，在额定张紧力范围内不会出现结构变形或焊缝开裂的问题。

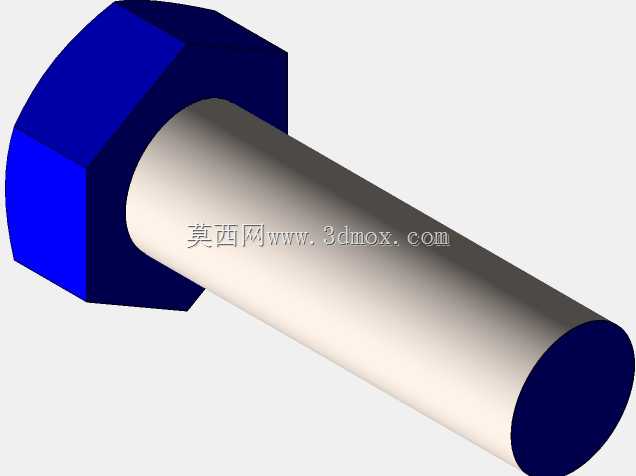

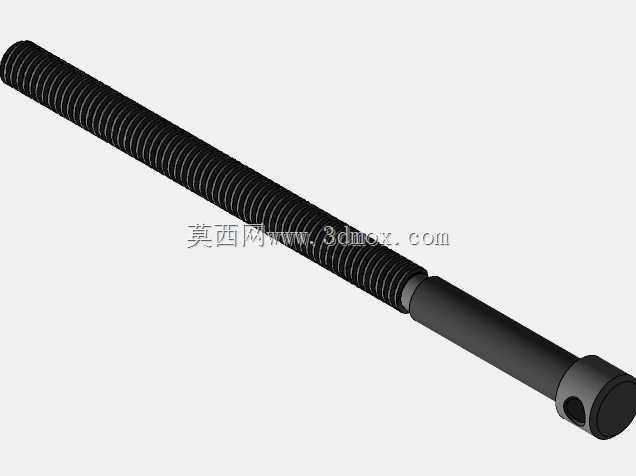

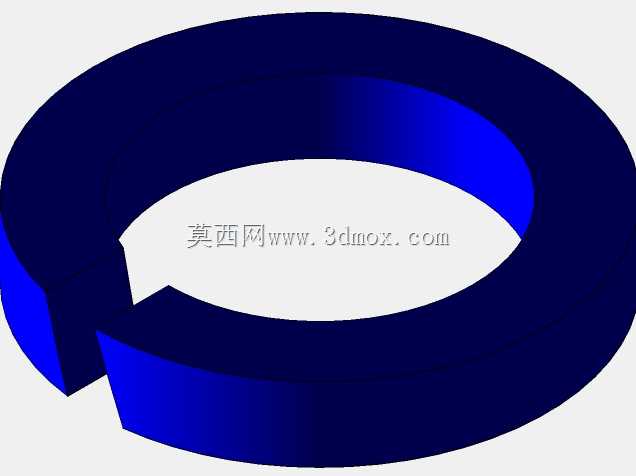

　　在实际选型适配时，设计人员只需要根据自身传动系统的挠性件规格、所需张紧力大小、安装空间的边界尺寸，对应调整张紧轮的宽度、轮槽规格、导向槽的长度以及基座的安装孔位间距，就能快速衍生出适配不同工况的张紧装置结构，不需要重新做整体的架构设计，能大幅缩短非标设计的周期。现场运维人员进行张紧力调节时，不需要拆解整个装置，只需要松掉轮轴两端的固定件，调整轮轴在导向槽内的位置到合适张紧度后重新锁死即可，调节过程单人就能完成，不需要借助复杂的专用工装，能有效降低现场运维的操作难度和时间成本。
