嵌入式双位按钮通断控制开关结构

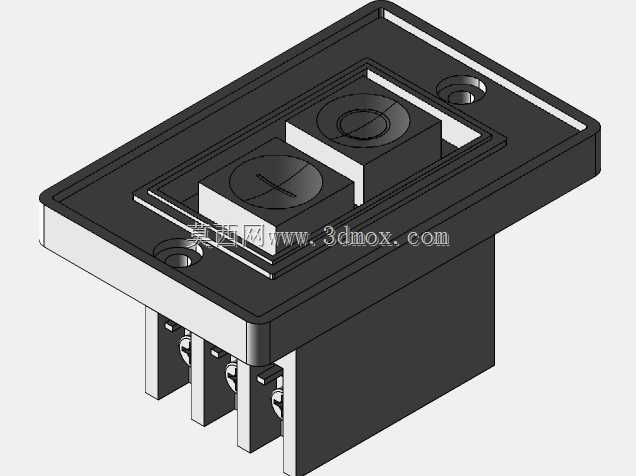

　　这类双位按钮开关常见于小型机电设备的本地操作面板，比如台式小型加工设备、实验台电控单元、小型输送线的旁侧操作位，用来直接控制回路的通断与功能切换，相比单按钮结构，它把启动、停止两个高频操作按键集成在同一个安装基座内，不需要在面板上开两个独立安装孔，能有效缩减操作区域的面板占用空间，也能降低面板开孔加工的工作量。从结构设计上看，整个开关采用嵌入式安装逻辑，上方带法兰边的黑色基座是安装限位结构，安装时只需要在设备面板上开出对应尺寸的矩形开孔，把开关主体从面板正面推入开孔，法兰边会贴合在面板外表面完成限位，不需要额外的复杂固定结构，下方的三个接线端子直接露在面板背面，方便电工完成导线压接，端子采用十字螺丝压接结构，

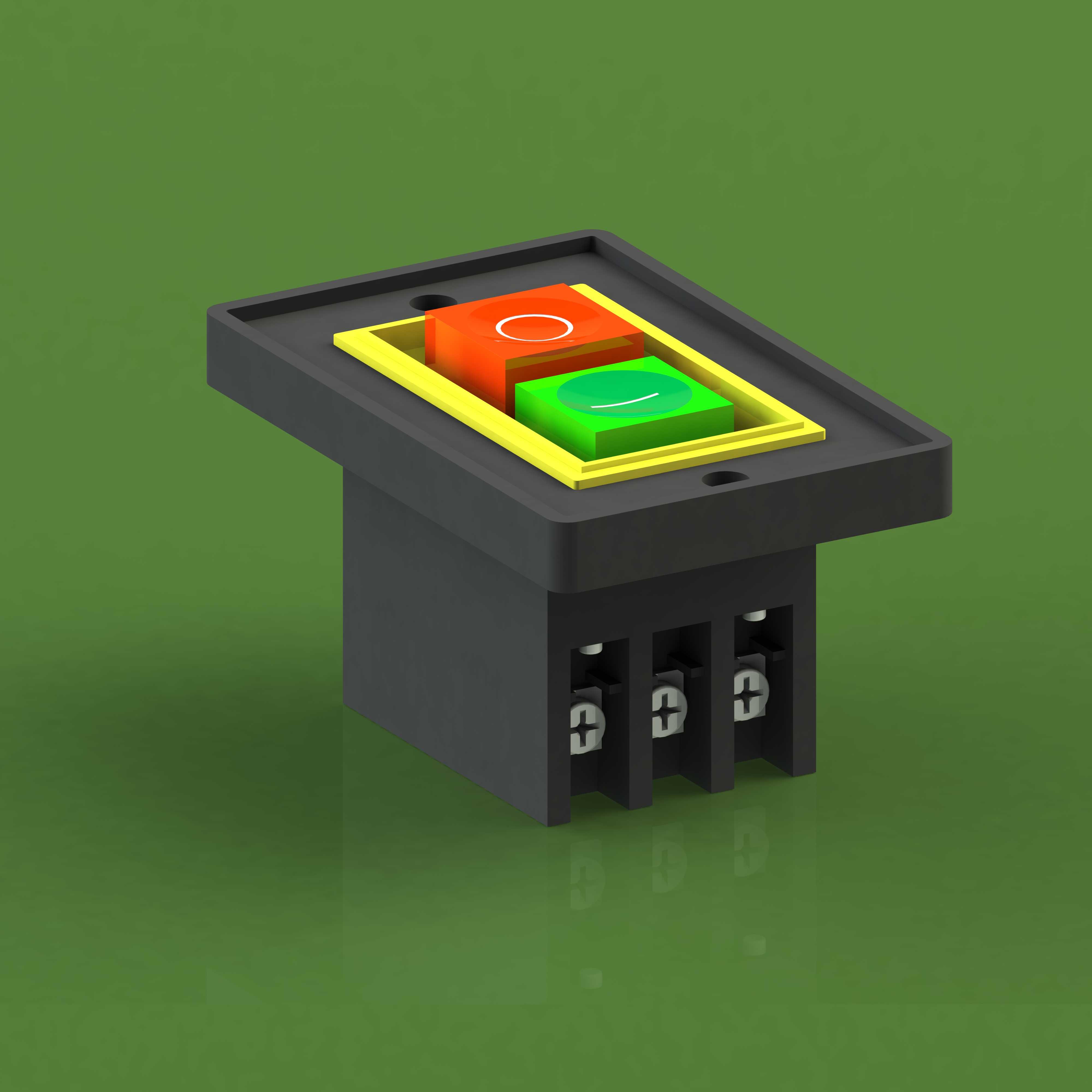

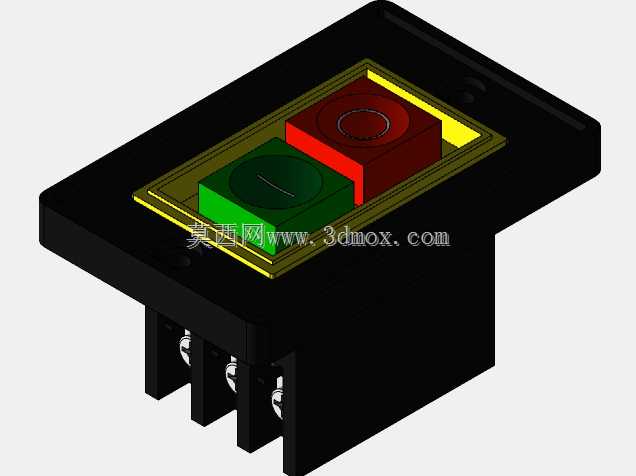

　　适配常规的多股铜芯硬线与软线，压接后接触可靠性足够应对常规低压控制回路的载流需求。按键部分做了明确的功能区分，红色按键对应停止、分断回路功能，绿色按键对应启动、接通回路功能，两个按键都做了内凹式的按压面，表面带防滑标识，按压行程设计在适合手指操作的范围，按压力度控制在不会误触发同时操作不费力的区间，按键外围的黄色边框一方面做了功能区域的视觉区分，另一方面也能阻挡面板上的灰尘、少量溅液顺着按键缝隙进入开关内部，提升日常使用的防护能力。设计过程中首先要确认安装边界尺寸，法兰边的外轮廓尺寸要比面板开孔大2mm以上，保证安装后不会出现开关从开孔脱落的问题，嵌入面板部分的壳体深度要匹配常规电控面板的厚度，

　　避免安装后背面端子突出过多影响柜内布线；按键的活动间隙要控制在合理范围，间隙过大会导致晃动异响、异物容易进入内部，间隙过小则会出现按键卡滞、按压不回弹的问题。接线端子的间距要符合电气安全间隙要求，相邻端子之间的绝缘筋高度足够，避免压接后导线裸露部分出现短接风险，端子的螺丝长度要匹配，拧紧后不会顶到开关内部的导电结构，同时能给导线足够的压接力，避免设备运行过程中振动导致接线松脱。外壳部分采用绝缘阻燃的工程塑料材质，基座部分的塑料厚度兼顾结构强度与成型工艺要求，不会因为日常按压出现壳体开裂，也能在回路出现短时过载发热时不会快速引燃。实际选型使用时，要匹配控制回路的额定电压与载流参数，这类开关一般用于二次控制回路，

　　不建议直接通断大电流的主回路，安装时要保证面板开孔的边缘平整，推入开关后可以在法兰边和面板之间加薄密封垫，进一步提升防护等级，接线完成后要拉扯每根导线确认压接牢固，避免虚接导致的接触不良、触点发热问题。日常使用中，这类开关的按键寿命能满足常规设备的操作频次需求，不需要额外的日常维护，只要避免尖锐物体刮擦按键表面、避免强腐蚀性液体溅入即可长期稳定工作。
