MWL系列多层波形波浪弹簧结构设计

　　在精密传动、液压阀组、航空航天机载设备、高端电机轴承预紧这类对安装空间有严格限制的场景里，普通圆柱螺旋压缩弹簧往往因为需要足够的轴向变形空间而无法适配，波浪弹簧正是为解决这类窄空间弹性补偿需求诞生的弹性元件。这类弹簧通过将扁平金属带材冲压成连续的波浪形环状结构，再根据载荷需求叠合多层焊接或箍合固定，在相同的变形量和载荷要求下，其轴向安装尺寸仅为普通圆柱螺旋弹簧的三分之一到二分之一，能大幅压缩设备的轴向布局空间，这也是它在紧凑型机械结构中被广泛应用的核心原因。

　　从实际功能特性来看，这款波浪弹簧的载荷特性曲线线性度表现优异，在额定工作行程内，弹力波动范围可以控制在5%以内，远优于同规格普通弹簧的弹力一致性，这一特性让它尤其适合用于轴承预紧场景——在电机、泵类、精密减速器的轴承装配中，它可以持续提供稳定的轴向预紧力，补偿轴承运转过程中因温升产生的轴向热伸长，同时抵消轴承装配时的轴向间隙，避免轴承在高速运转时出现窜动、滚道打滑等问题，有效提升轴承的运转精度和使用寿命。在离合器、液压阀的阀芯复位场景中，它的低安装高度特性可以让阀组的整体轴向尺寸缩短40%以上，同时稳定的复位力可以保证阀芯动作的响应一致性，避免出现复位滞后、卡滞等问题。

　　在设计思路上，这款波浪弹簧采用了多层等波峰结构设计，每一层的波峰、波谷位置完全对齐，波峰过渡处采用大圆角平滑过渡，避免应力集中导致的疲劳断裂。选材上通常采用高强度弹簧钢带，经过淬火回火处理后硬度控制在HRC42-48之间，兼顾弹性和抗疲劳性能，表面经过钝化处理可以适应一般工况下的防腐蚀需求。设计时首先根据应用场景的额定载荷、允许的安装空间、工作行程确定波数、波高、材料厚度和叠层数：波数越多，相同变形量下的弹簧刚度越低，适合需要大变形量、低载荷的场景；材料厚度越大，叠层数越多，弹簧的承载能力越强，适合高载荷预紧场景。波峰的圆弧半径经过反复校核，确保在最大压缩量时，波峰处的弯曲应力低于材料的疲劳极限，保证弹簧在百万次循环载荷下不会出现断裂失效。

　　从外形尺寸与安装边界来看，这类波浪弹簧的内外径公差可以控制在±0.05mm以内，自由高度公差根据尺寸规格不同控制在±0.1mm到±0.2mm之间，安装时通常放置在环形安装槽内，安装槽的内径需要比弹簧外径大0.1-0.2mm，避免弹簧压缩时出现卡滞，安装槽的深度需要根据弹簧的最大工作压缩量设计，确保弹簧被压缩到极限位置时不会出现并圈压并的情况，避免弹簧产生永久塑性变形。需要注意的是，这类弹簧仅能承受轴向载荷，不能承受径向偏载，安装时需要保证弹簧两端的支撑面与弹簧轴线垂直，垂直度误差不超过0.1mm，否则会导致弹簧受力不均，出现局部应力过大提前失效的问题。在高速运转的场景中使用时，还需要根据工作转速校核弹簧的自振频率，避免弹簧与设备运转频率产生共振，导致弹力异常波动甚至弹簧损坏。

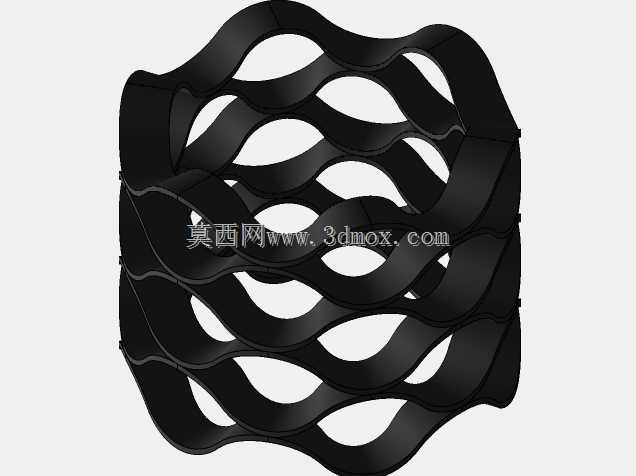

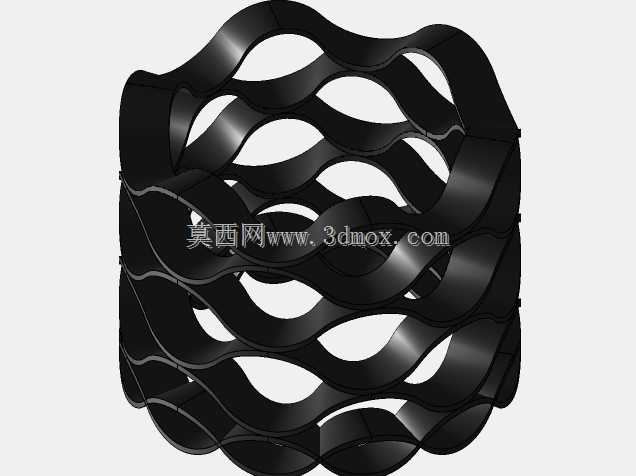

　　在实际选型应用中，很多工程师容易忽略弹簧的工作温度对弹力的影响，这类弹簧采用的弹簧钢材料在超过120℃的工作环境下，弹力会出现一定程度的衰减，若应用在高温工况中，需要选用耐高温的弹性合金材料，同时根据温度系数修正弹簧的设计载荷，避免高温下预紧力不足导致的设备故障。另外在装配过程中，不能过度拉伸或弯折弹簧，否则会导致波浪形结构产生塑性变形，改变弹簧的刚度和自由高度，影响正常使用。这款波浪弹簧的三维结构完整还原了实际产品的波峰形状、层间配合关系，在进行设备整体装配设计时，可以直接导入装配体进行干涉检查，验证安装槽的尺寸是否匹配，弹簧在最大压缩量下是否会与周边零件产生干涉，同时可以通过有限元分析模拟弹簧在工作载荷下的应力分布和变形量，提前验证选型是否合理，大幅减少实物试装的迭代次数，缩短设备的研发周期。
