便携式圆盘切割机壳体及调节底座结构

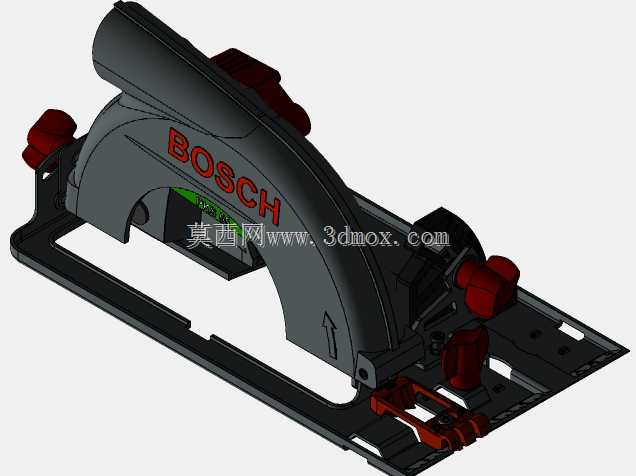

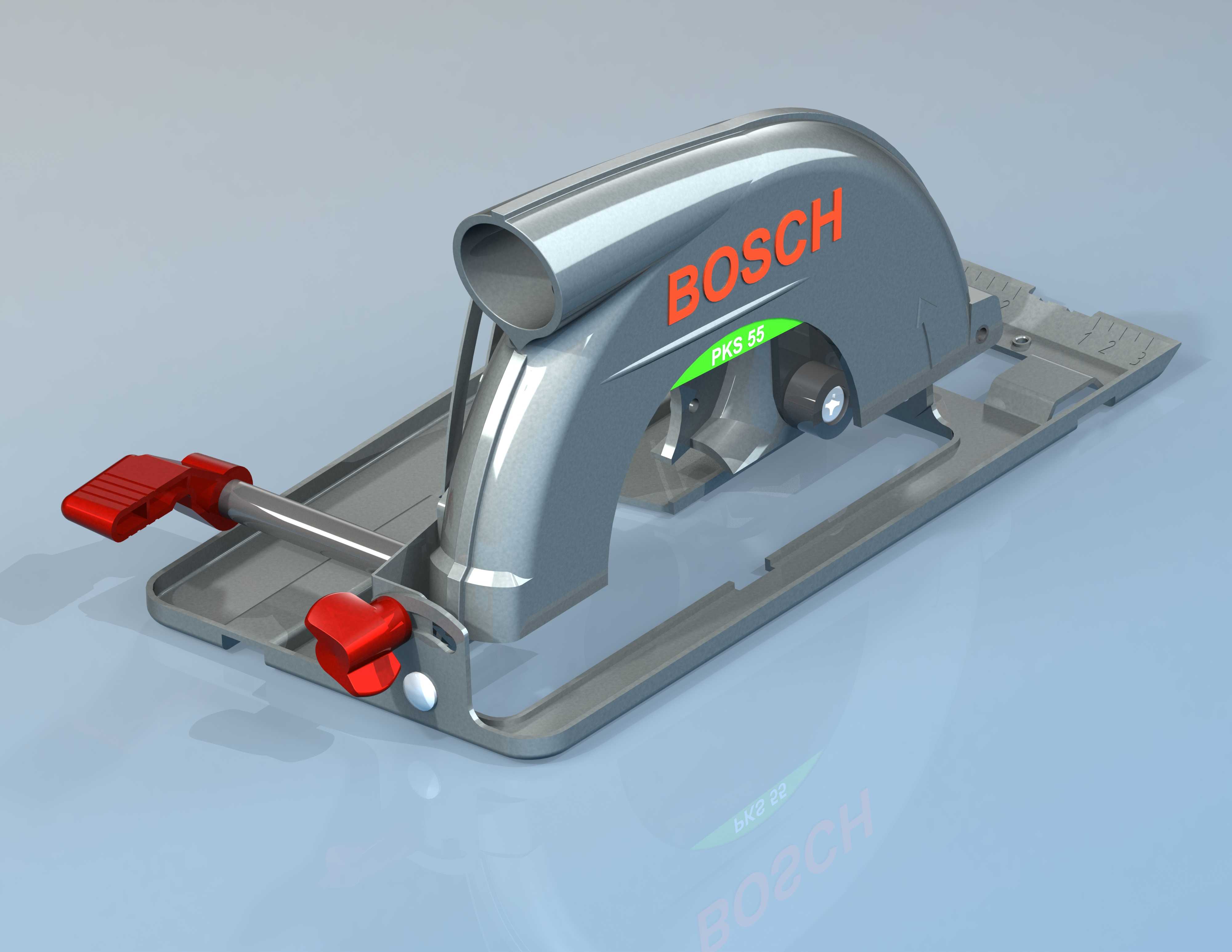

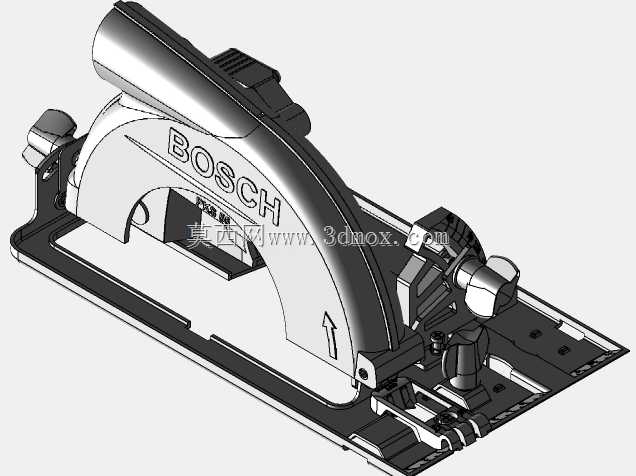

　　这套结构针对现场板材加工作业的实际痛点设计，核心解决手持切割作业中切割深度不准、切口倾斜、操作稳定性不足的常见问题，整体结构分为手持主机壳体、深度调节机构、角度限位组件、滑动底座四个核心部分，各部件之间的配合间隙经过反复校核，适配现场作业中频繁调整参数的使用需求。

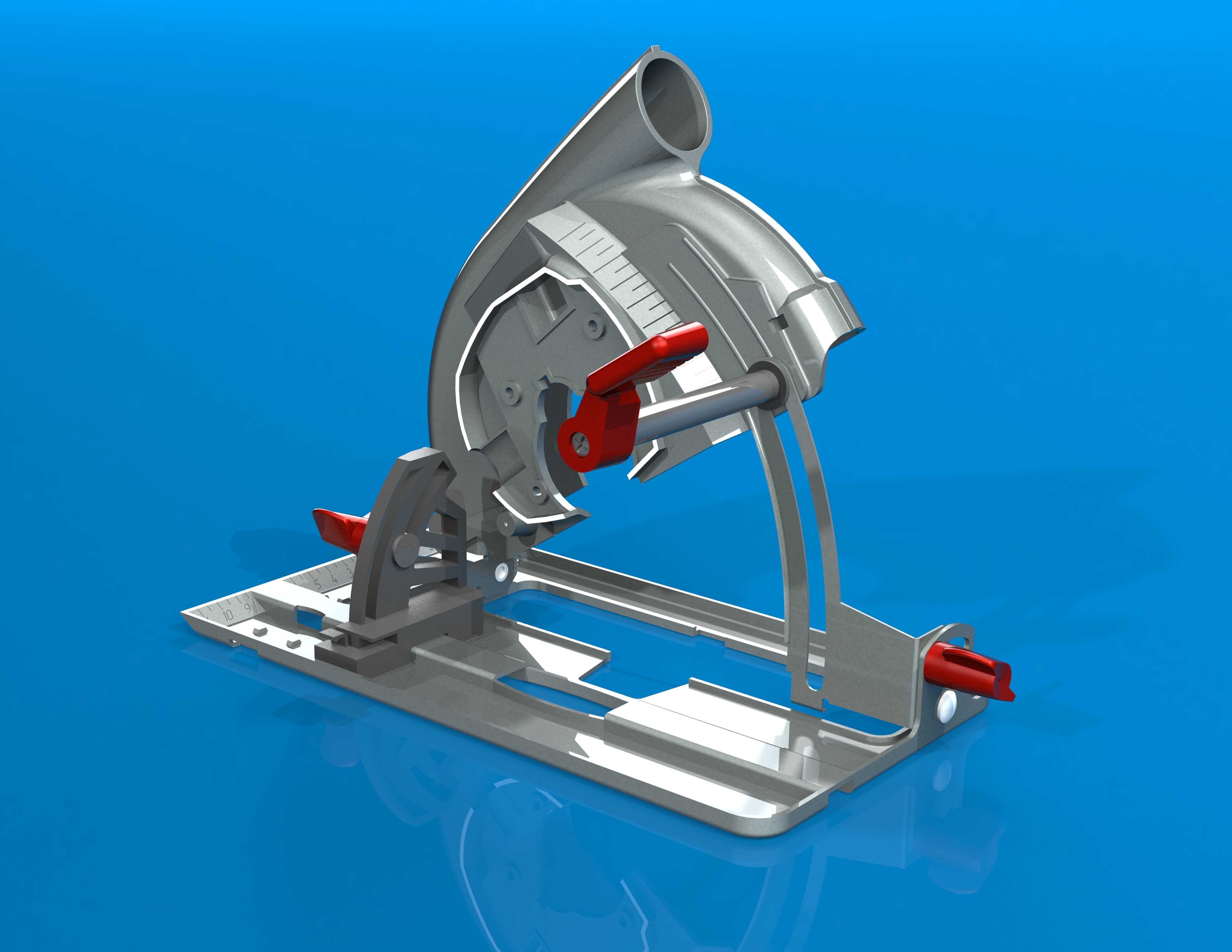

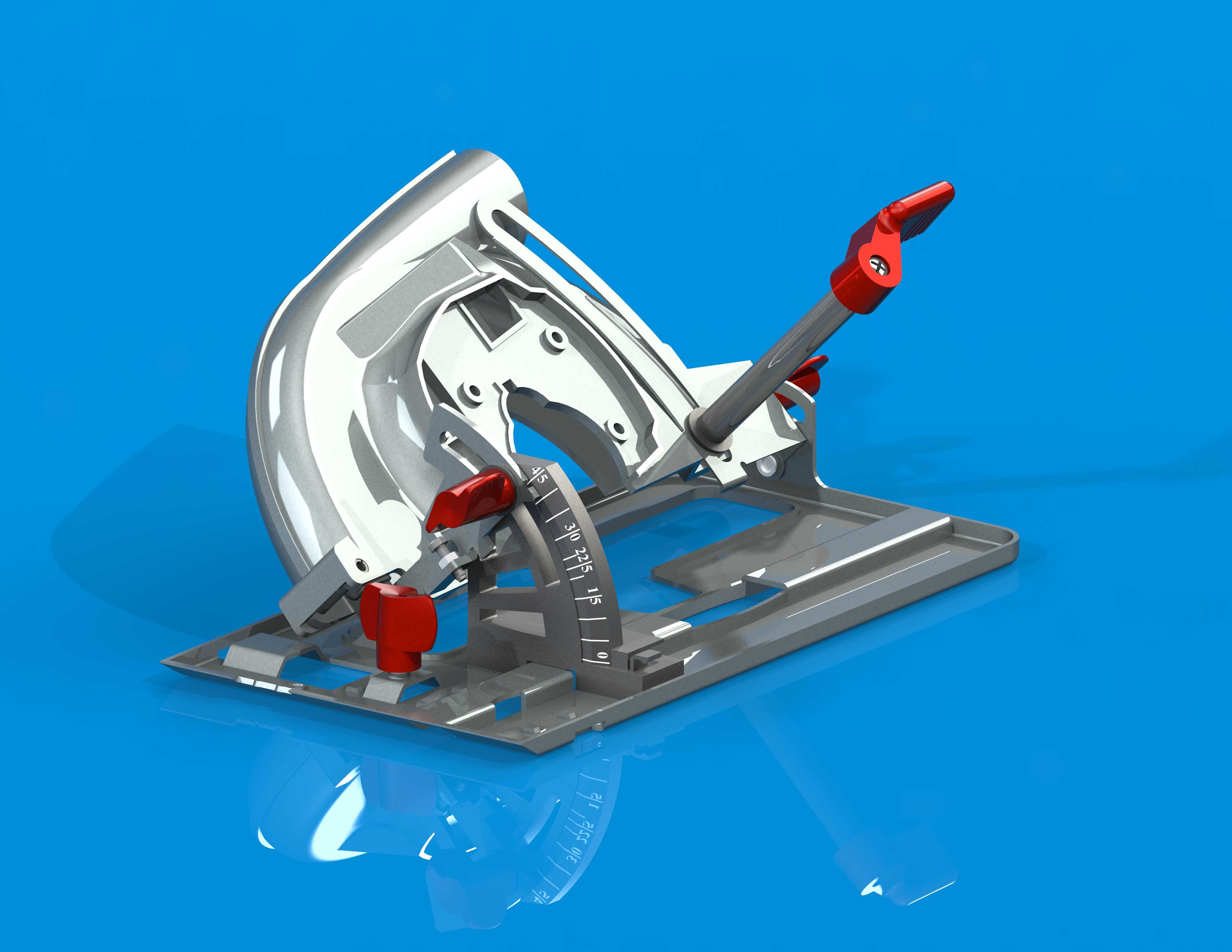

　　从实际应用场景来看，该结构可覆盖装修现场木板材裁切、金属型材下料、塑料板材修边等多类作业工况，滑动底座采用大平面接触设计，作业时底座完全贴靠待加工板材表面，避免手持悬空操作带来的抖动问题，底座边缘设置的导向凸台可配合靠尺使用，实现长直切口的一次成型，无需后续二次修磨。深度调节组件采用带刻度的弧形齿板结构，调节时扳开红色锁紧扳手即可沿弧形轨道滑动主机，刻度标识直接对应切割片伸出底座的实际深度，调整到目标深度后压下锁紧扳手即可通过齿面咬合锁死位置，避免作业过程中因震动出现深度滑移，该结构的调节范围覆盖0到45毫米的常见切割深度需求，可适配不同厚度的板材加工，无需额外更换辅具。

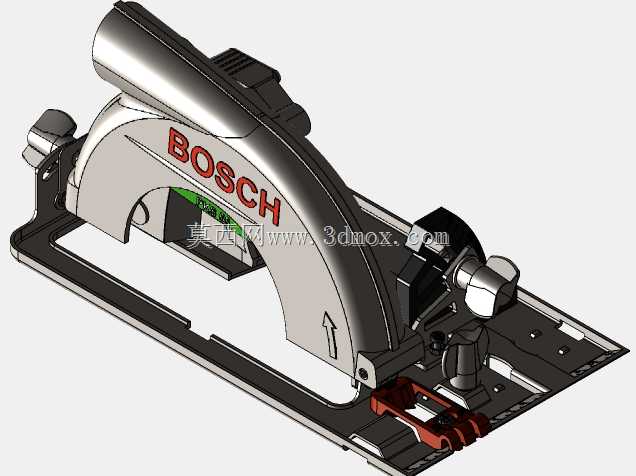

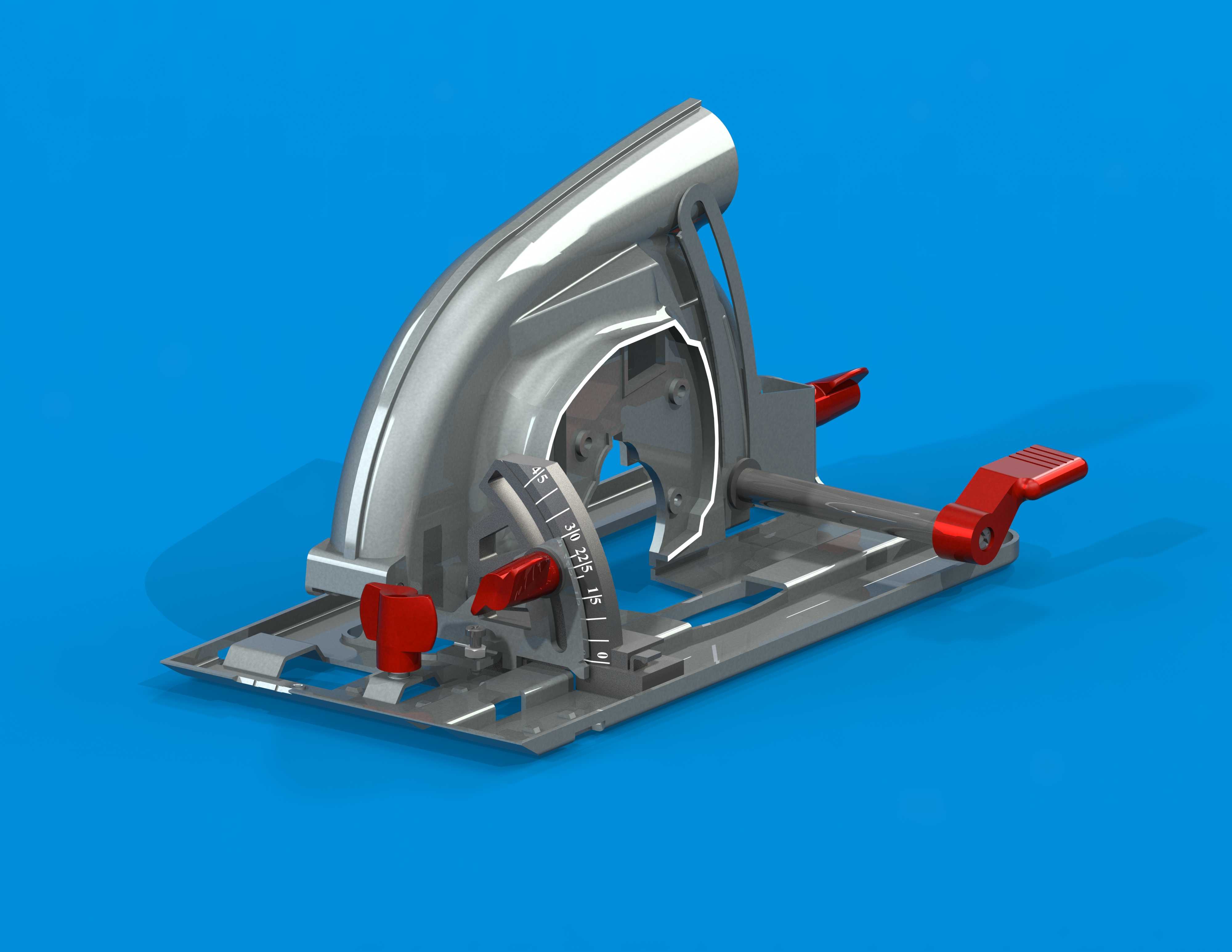

　　角度调节组件设置在底座与主机的铰接位置，可实现0到45度的斜切角度调整，对应现场常见的45度拼角作业需求，角度刻度直接蚀刻在铰接转盘上，锁紧结构同样采用快拆扳手设计，无需额外工具即可完成角度调整与锁死，铰接位置的转轴采用过盈配合加耐磨衬套设计，长期反复调整也不会出现旷量，保证斜切角度的精度稳定。主机壳体采用流线型 ergonomic 握持设计，主握持位置的曲面贴合手掌自然弯曲形态，辅助握持位置设置在壳体前端，作业时双手可分别握持两个位置施加下压力，壳体内部预留了电机、传动齿轮、切割片防护罩的安装空间，各安装位的定位筋条均做了加强设计，避免高速作业时的震动导致壳体开裂，壳体上的散热槽位置对应电机发热区域，可引导气流直接带走电机工作产生的热量，延长连续作业时间。

　　从安装边界来看，底座的整体长宽尺寸控制在280毫米乘180毫米范围内，可在最小300毫米见方的板材表面稳定放置，不会出现重心偏移倾覆的问题，主机抬起后的最大高度为220毫米，适配现场狭窄空间内的作业需求，切割片安装位的中心距底座平面的高度差经过精确计算，保证最大切割深度时切割片不会触碰底座结构，各锁紧扳手的操作位置均设置在手指可自然触碰的区域，作业过程中无需大幅度移动手部即可完成所有参数调整。底座底部设置了两道平行的防滑垫安装槽，安装防滑垫后可在光滑板材表面增加摩擦力，避免切割过程中底座滑移导致切口错位，壳体上的开关安装位做了防水防尘设计，可适配现场多尘、少量溅水的作业环境，传动区域的防护罩与壳体采用卡扣加螺丝的双重固定方式，既方便日常维护时拆卸，也可避免作业过程中防护罩脱落引发安全隐患。

　　整套结构的受力路径经过优化，切割作业时的反作用力会通过主机铰接点直接传递到底座平面，再分散到整个待加工板材表面，不会让握持的手部承受全部反冲力，大幅降低长时间作业的疲劳感，各活动部件的配合面均预留了润滑脂存储槽，长期使用也不会出现卡滞问题，红色操作件与银灰色主体形成明显的视觉区分，现场作业时可快速识别调节位置，提升操作效率。
