撬装式多机组供热管路集成系统

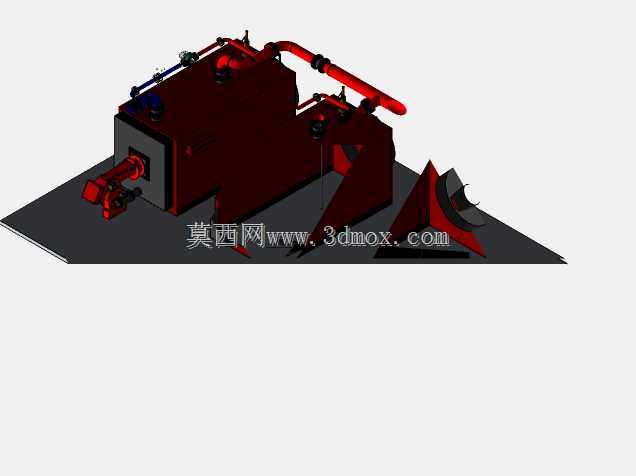

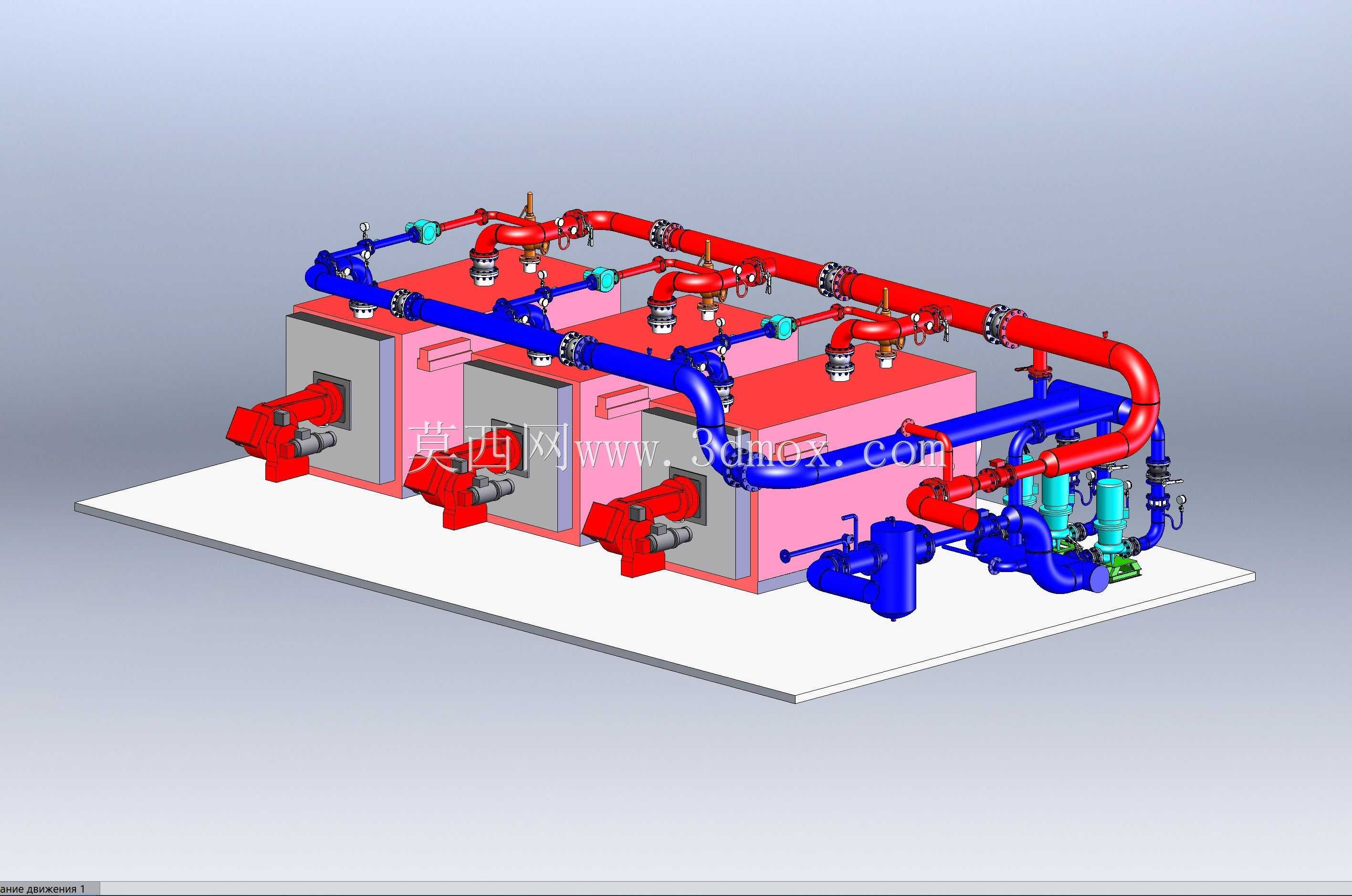

　　这套集成式供热管路系统，主要面向中小型区域集中供暖、工业厂房工艺供热、商用建筑冷暖配套这类场景做撬装化设计，区别于现场散接的管路施工模式，所有阀组、管路、主机接口都在厂内完成预制装配，现场仅需对接总进出水口与电源即可投用，能大幅压缩现场施工周期，减少现场焊接、试压带来的质量不可控问题。从实际用途来看，这套系统承担热媒介质的分配、调压、过滤、循环输送功能，多台并联的供热主机可根据实际热负荷自动调整投运台数，避免单机组大马拉小车的能耗浪费，红蓝管路分别对应供回水主管路，沿机组顶部平行排布的设计，既减少了管路弯折带来的沿程阻力损失，也给日常检修预留了足够的操作空间，不用在密集管路里探身操作阀件。设计阶段首先考虑的是安装边界的适配性，

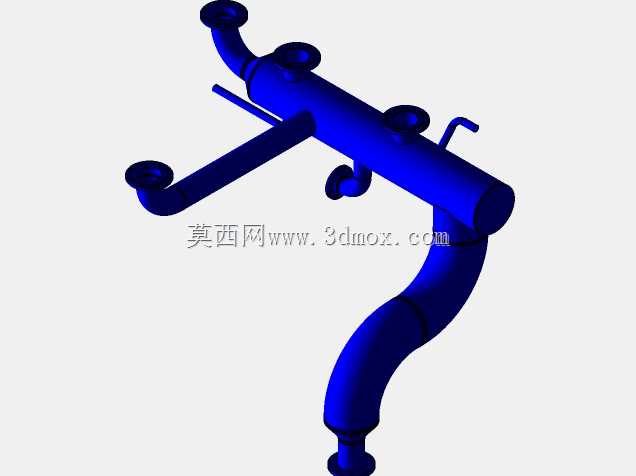

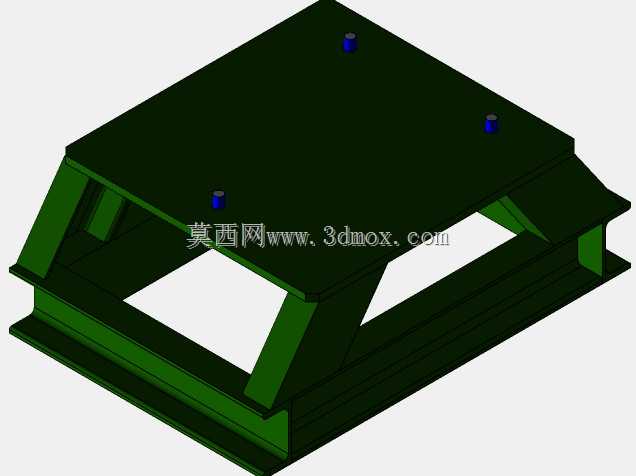

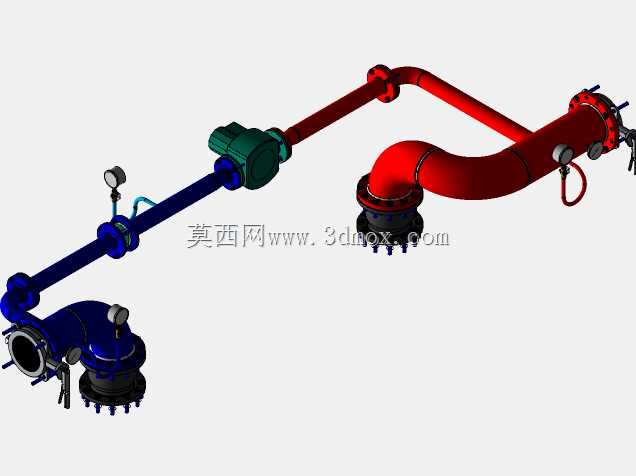

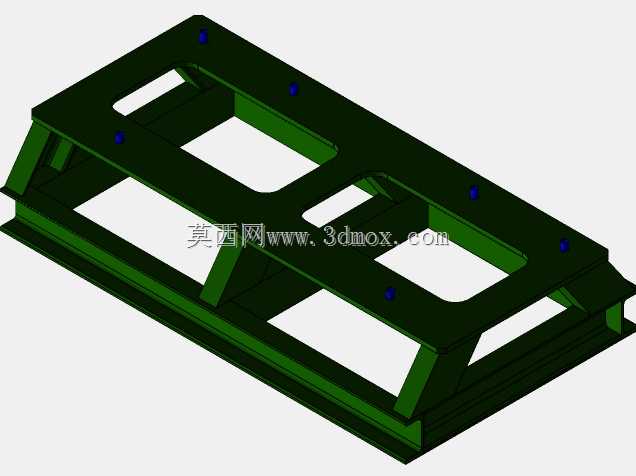

　　整套设备采用共用底座撬装结构，底座采用型钢焊接成型，所有设备、管路的荷载都通过底座均匀传递到安装基础，安装时仅需核对基础预埋螺栓的孔位即可，不需要单独为每台主机、泵组做独立基础；管路排布上刻意将大口径主管路放在上层，支管从主管侧下方接出到各主机接口，避免了支管交叉带来的气堵问题，管路最低处设置了排污泄水接口，最高处预留了自动排气阀的安装位，整套系统充水时不需要额外找排气点，运行时也不会因为管内积气造成循环不畅。功能特性上，供回水主管路之间预留了压差旁通的安装位，可根据系统压差自动调节旁通开度，避免单台机组停用时管路水锤冲击主机换热器；循环泵组采用一用一备的配置思路，进出口都设置了软接与检修阀门，单台泵故障时可关闭两侧阀门在线检修，

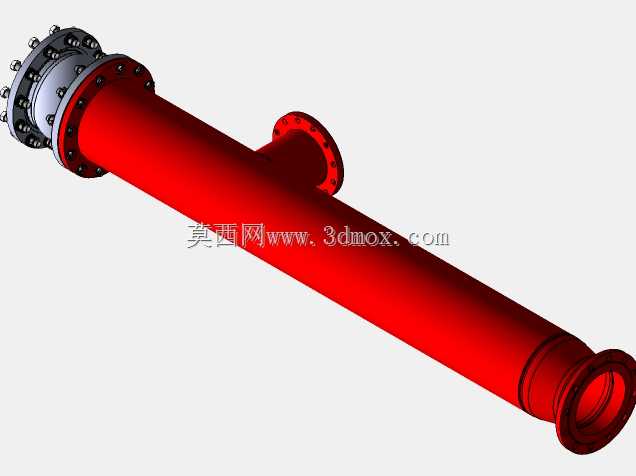

　　不需要排空整个系统的存水；主机进出口的阀组采用同程式布局，保证每台主机的水流量分配均匀，不会出现近端机组流量过大、远端机组流量不足导致的供热不均问题。外形尺寸上，整套撬装的宽度控制在常规货运车辆的限宽范围内，长度根据机组台数做模块化拓展，运输时不需要做超限审批，现场就位时也能通过普通叉车完成转运，不需要调用大吨位吊装设备；管路的安装高度也做了统一规划，所有操作阀件的手轮高度都在人体工程学操作范围内，不需要登高或者俯身操作，日常巡检时可直接观察各压力表、温度计的读数，快速判断系统运行状态。设计过程中还考虑了后期扩容的可能性，主管路的端部预留了法兰接口，如果后续需要增加供热机组，仅需对接预留法兰即可扩展系统容量，

　　不需要对现有管路做大规模切割改造；管路上的仪表接口都采用统一标准的螺纹规格，后期更换温度、压力传感器时不需要单独加工转接头，减少备件储备的品类。另外，整套系统的管路支吊架都直接焊接在撬装底座上，没有采用落地式支脚，避免了现场地面不平整导致的管路应力变形，所有管路的焊缝都在厂内完成探伤试压，漏点风险远低于现场焊接施工的管路系统，投用后的维护工作量也能降低六成以上。
