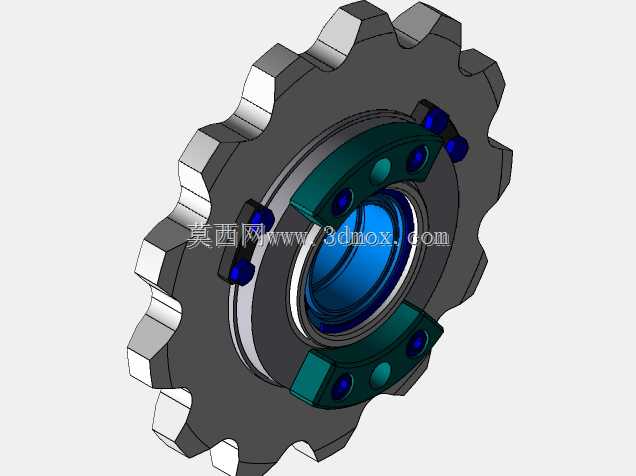

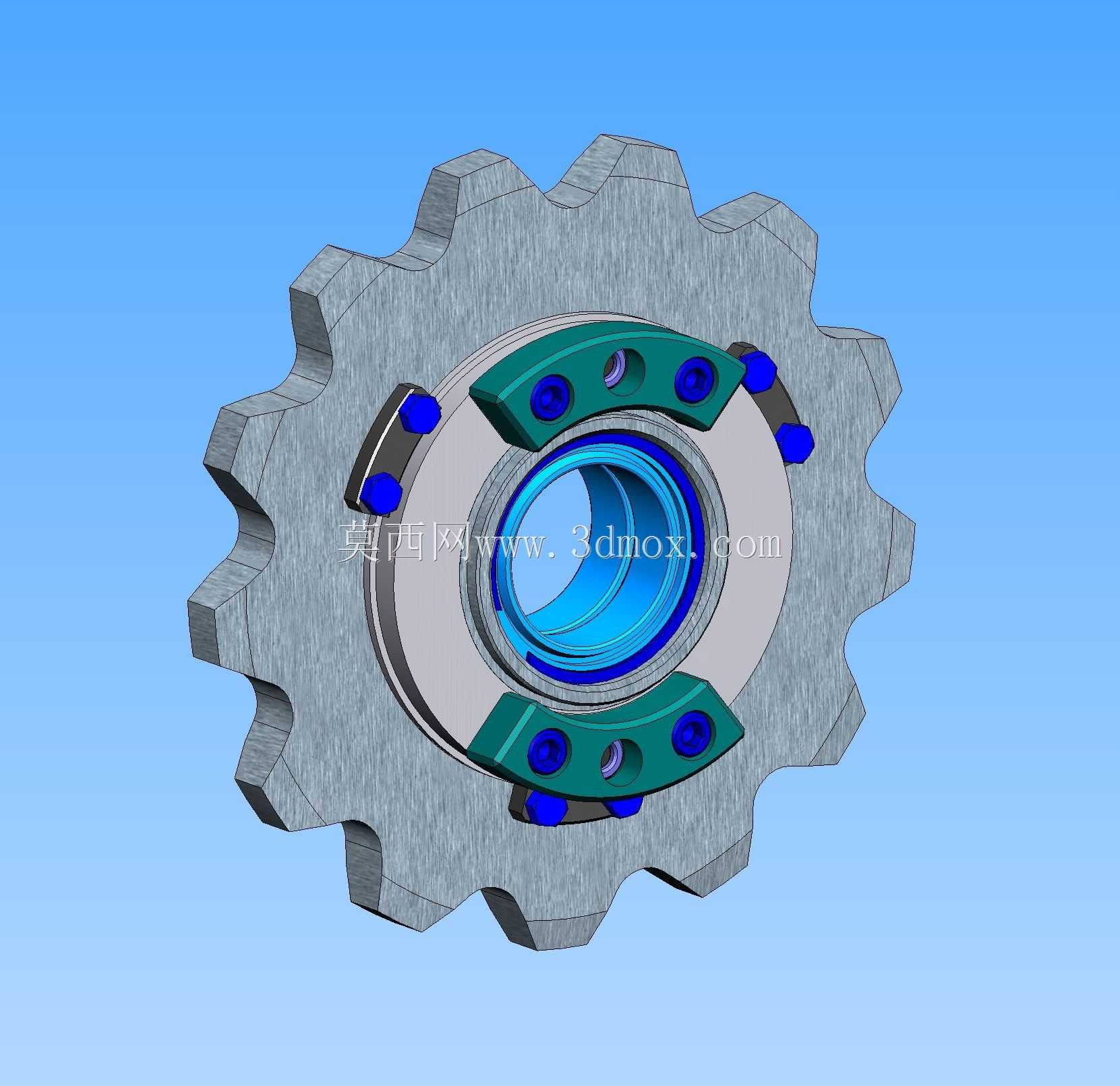

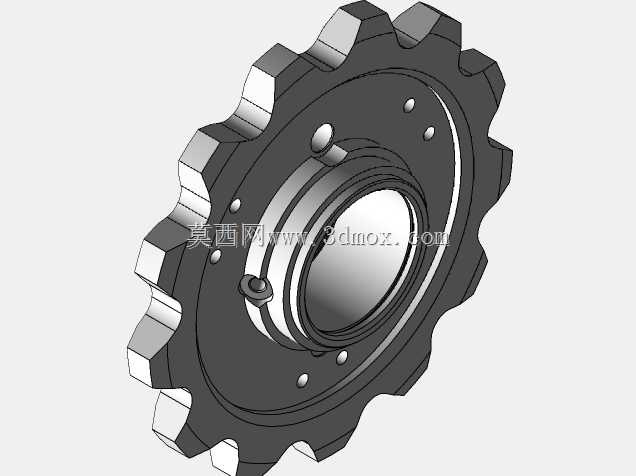

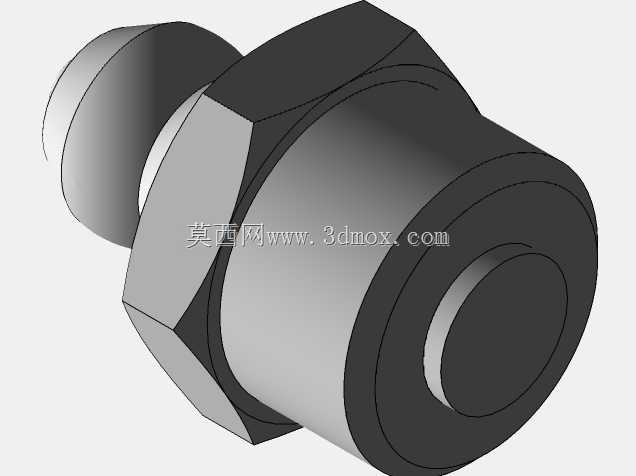

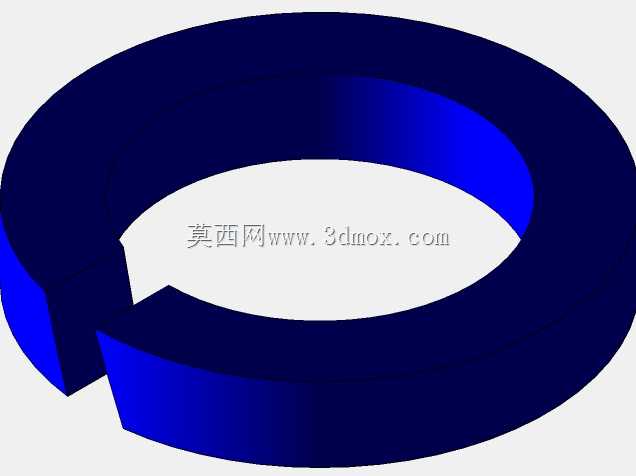

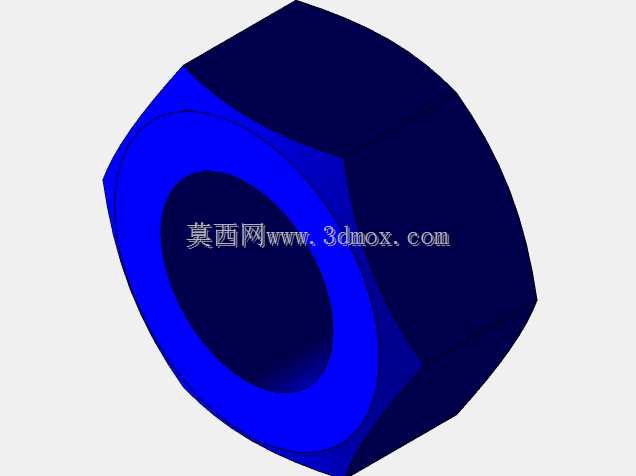

组合式驱动牵引链轮结构设计

　　这款牵引驱动链轮的结构设计，首先要匹配重载牵引工况的使用需求，在矿山输送、冶金物料牵引、重型链式给料设备的传动链路里，这类链轮是传递牵引扭矩、啮合牵引链条的核心执行部件，和常规传动链轮不同，牵引工况下轮齿不仅要传递圆周扭矩，还要承受链条张紧带来的径向冲击载荷，以及物料卡滞带来的瞬时过载，所以结构上没有采用整体式轮体设计，而是做了分体组合的结构形式。轮体外缘的齿圈部分采用耐磨合金材质，齿形按照牵引链条的节距做了修形处理，齿侧间隙预留了0.3mm的磨损补偿量，避免链条运行中因为销轴磨损伸长后出现卡齿、跳齿的问题，齿根位置做了R3的圆弧过渡，减少应力集中，在长期交变载荷作用下能避免齿根裂纹的萌生。中间的轮毂部分和齿圈采用止口定位配合，

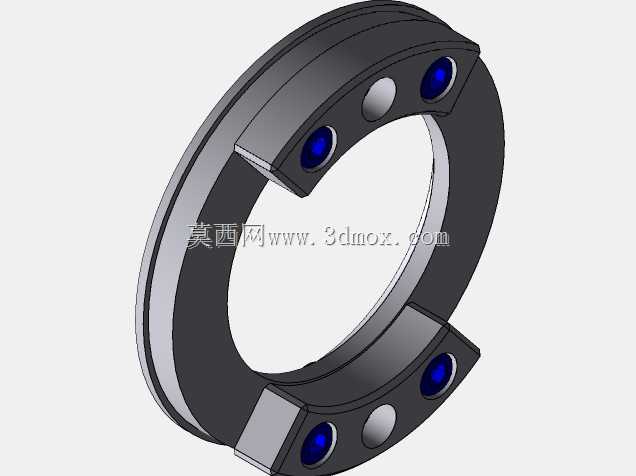

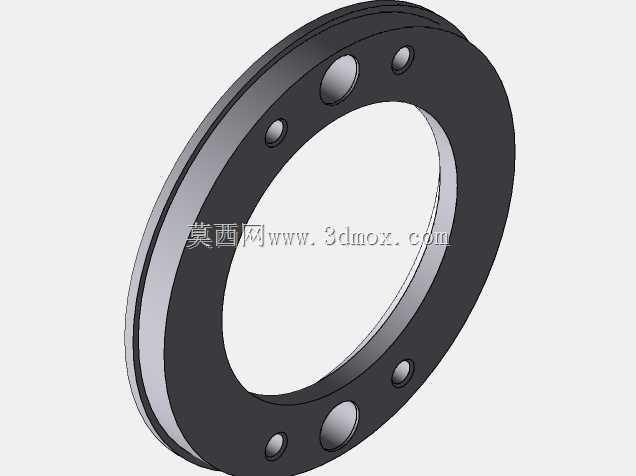

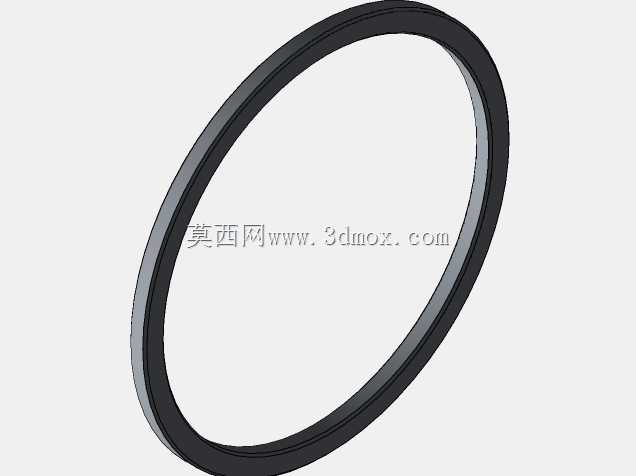

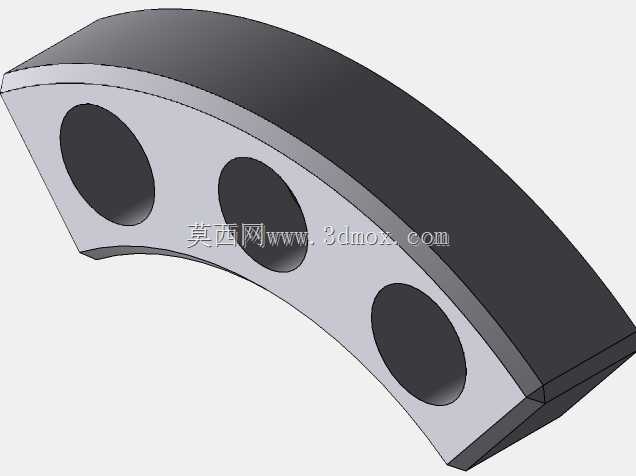

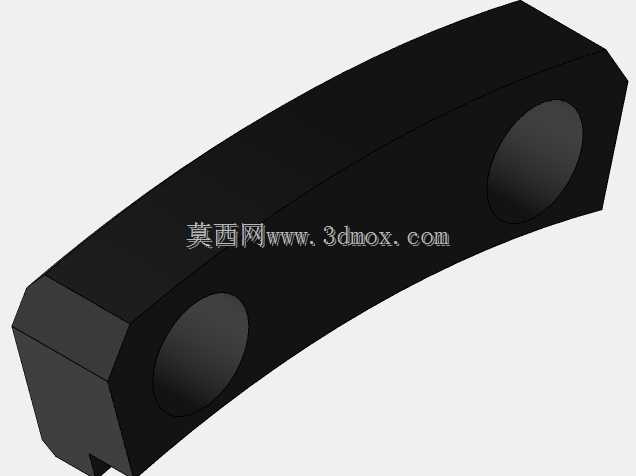

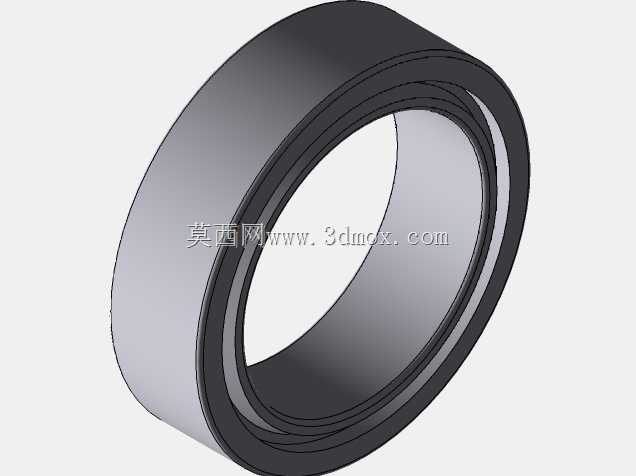

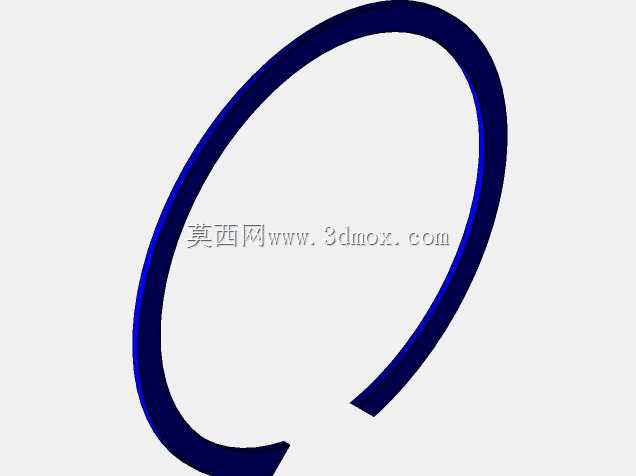

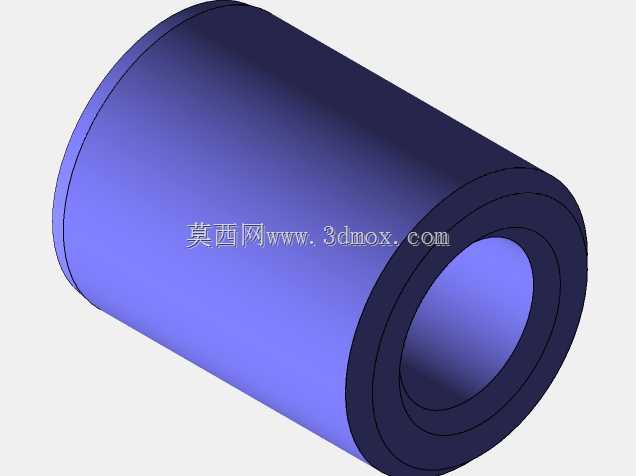

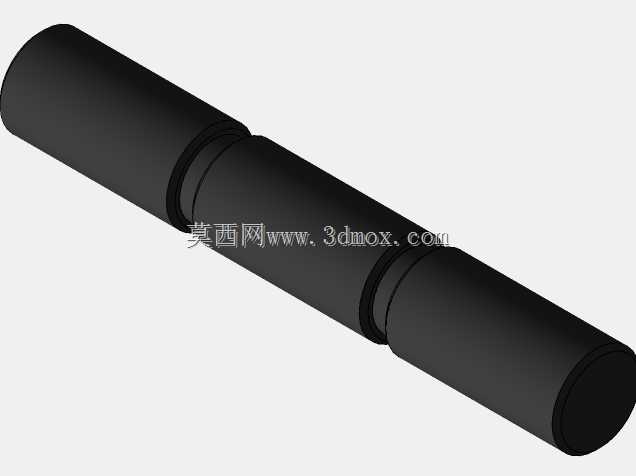

　　配合面的公差选H7/k6的过渡配合，既保证装配时的同轴度要求，也能在齿圈磨损到极限后单独更换齿圈，不需要整体报废整个轮体，大幅降低设备运维的配件成本。轮毂两侧的压盖采用对称式设计，通过内六角圆柱头螺钉和轮毂本体锁紧，压盖内侧的环形槽里嵌入了双唇口密封圈，能阻挡工况环境里的粉尘、矿浆碎屑进入轮毂内部的轴承安装位，轴承位的尺寸按照深沟球轴承配合公差设计，轴孔的键槽采用普通平键的形式，键槽两侧的粗糙度控制在Ra1.6，保证扭矩传递时键的侧面受力均匀，不会出现偏载压溃的问题。安装边界上，轮体的总厚度要匹配牵引链条的内节内宽尺寸，两侧压盖的外径不能超出齿根圆的径向范围，避免轮体转动时和链条的链板发生剐蹭，

　　轴孔的长度要和设备传动轴的配合段长度匹配，装配后轮体的端面跳动量控制在0.1mm以内，径向跳动量不超过0.15mm，保证链条啮合时不会出现偏摆，减少链条的侧向磨损。设计时还考虑了拆装的便捷性，轮毂上预留了2个M8的顶丝孔，在更换齿圈或者拆卸轮体时，可以通过顶丝孔将配合的部件平稳顶出，不会因为敲击损伤配合面。在实际应用场景里，这类链轮常配套在板链牵引输送机、斗式提升机的驱动端，工作时电机输出的扭矩通过减速器传递到传动轴，再通过平键带动链轮转动，链轮轮齿和牵引链条的滚子啮合，带动链条做循环运动，实现物料的长距离牵引输送，相比整体式链轮，这种组合结构的齿圈可以根据磨损情况单独更换，轮毂部分可以长期重复使用，在多粉尘、

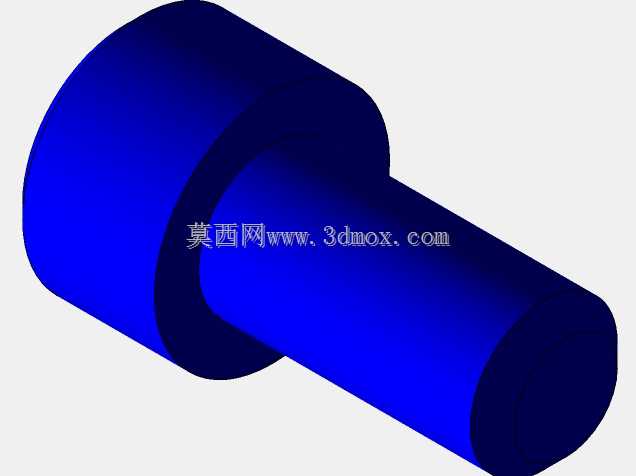

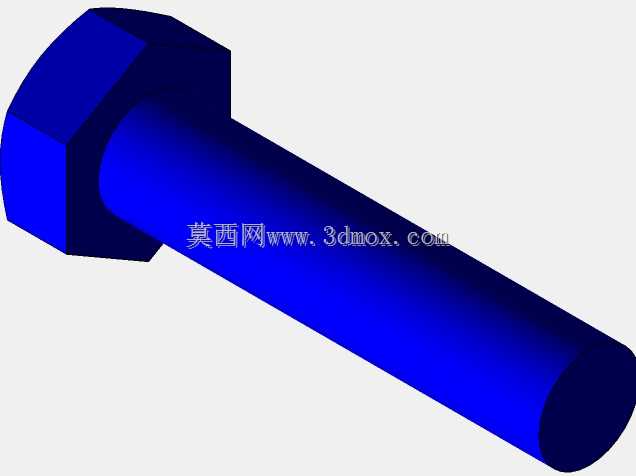

　　有冲击载荷的恶劣工况下，整体使用寿命比普通整体链轮提升40%以上，运维时的停机更换时间也能缩短60%，不需要拆卸整个传动轴就能完成齿圈的更换作业。齿形的设计上没有采用标准的链轮齿形，而是针对牵引链条的大滚子结构做了齿廓优化，齿面的工作段做了0.2mm的硬化层处理，表面硬度达到HRC45-50，既能保证齿面的耐磨性能，也不会因为硬度过高导致齿面脆裂，在遇到瞬时冲击载荷时能有微量的形变缓冲，避免崩齿问题。两侧的连接螺钉采用12.9级高强度螺钉，锁紧时按照对角顺序分次拧紧，拧紧力矩控制在规定值范围内，避免压盖受力不均导致密封圈偏磨，影响密封效果。
