拖拉机配套锥齿轮换向传动箱结构

　　在农用动力传动系统的布局中，动力输出方向与作业部件的输入方向往往存在空间角度差，尤其是拖拉机后置、侧置挂载作业机具时，直连传动无法满足动力转向传递的需求，这类锥齿轮箱就是为解决该类空间传动换向问题设计的核心传动部件。从实际田间作业场景来看，拖拉机带旋耕机、侧边传动开沟机、秸秆还田机这类机具时，发动机输出的纵向动力需要转换90度方向传递给作业轴，同时还要匹配不同机具的转速扭矩需求，该类锥齿轮箱可直接集成在传动链路中，无需额外改动主机的动力输出结构，适配中小马力段拖拉机的挂载作业需求，也可用于小型固定动力站的动力换向输出，比如农副产品加工设备的动力改向传动场景。

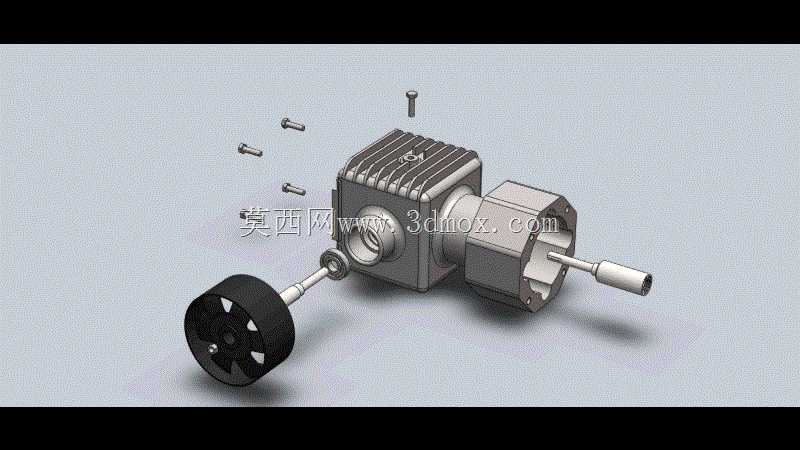

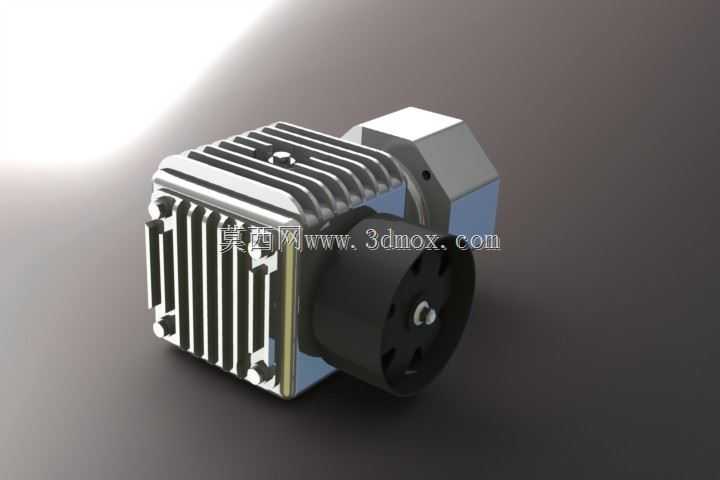

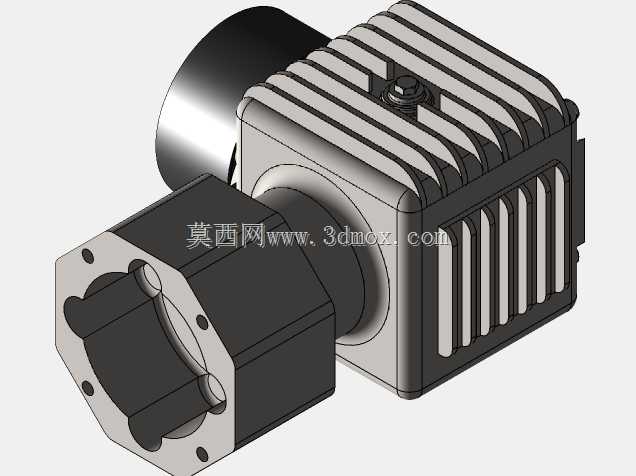

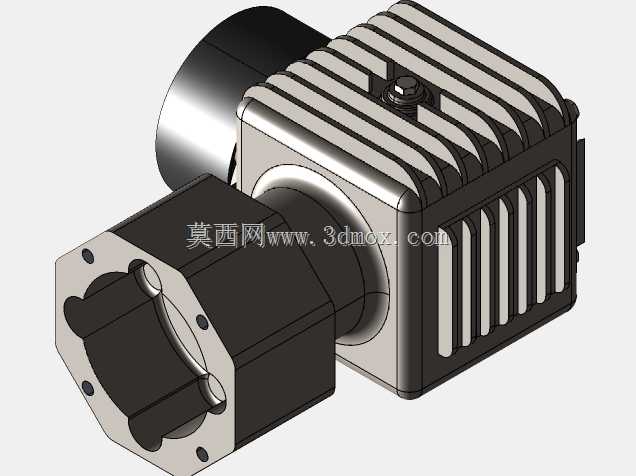

　　从结构设计逻辑来看，该箱体采用一体化压铸铝合金壳体，外部设置密集的平行散热筋，这一设计并非单纯为了外观规整，而是考虑到齿轮传动过程中啮合摩擦产生的热量需要通过壳体快速散出，铝合金材质的导热效率远高于铸铁，配合散热筋增大的散热面积，可保证连续重负荷作业时箱体内齿轮油温度不会超过许用范围，避免润滑油高温失效导致的齿轮胶合、点蚀问题。壳体的安装法兰面设置了多个定位销孔与螺栓过孔，可直接与拖拉机的动力输出端壳体对接，输入端的连接轴采用渐开线花键结构，与主机动力输出轴的配合间隙控制在0.02-0.05mm之间，既保证传动过程中无旷量，也方便拆装维护时的对位。

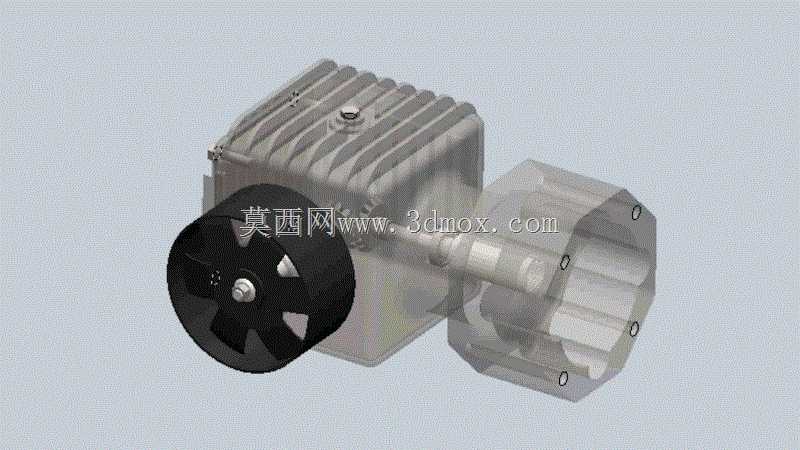

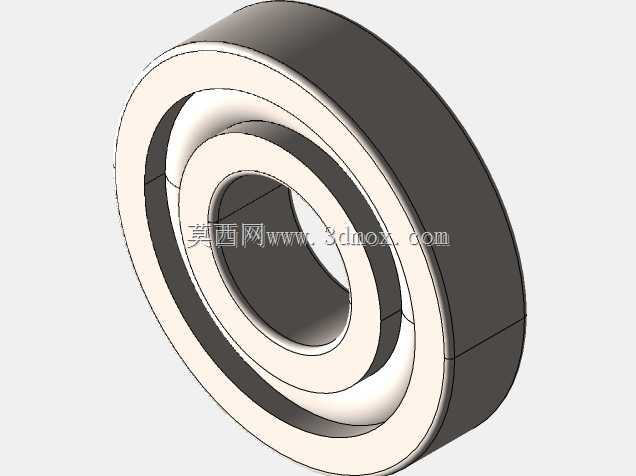

　　内部传动核心采用一对弧齿锥齿轮实现动力换向，相比直齿锥齿轮，弧齿锥齿轮的重合度更高，传动过程中啮合冲击更小，承载能力可提升30%以上，适合田间作业时频繁遇到的变负荷、冲击负荷工况。齿轮的安装轴系采用圆锥滚子轴承成对布置，可同时承受径向力与锥齿轮啮合产生的轴向力，轴承端盖设置了调整垫片组，装配时可通过增减垫片厚度调整锥齿轮的啮合间隙，保证齿面接触印痕处于齿面中部区域，避免偏载导致的齿轮早期磨损。箱体下部设置了齿轮油放油螺塞，上部设置通气塞，可平衡箱体内外气压，避免连续作业时箱体内温度升高导致内压过大，出现油封渗漏油的问题，侧面设置的油位观察孔可方便日常检查油位高度，无需拆开箱体即可判断润滑油量是否符合要求。

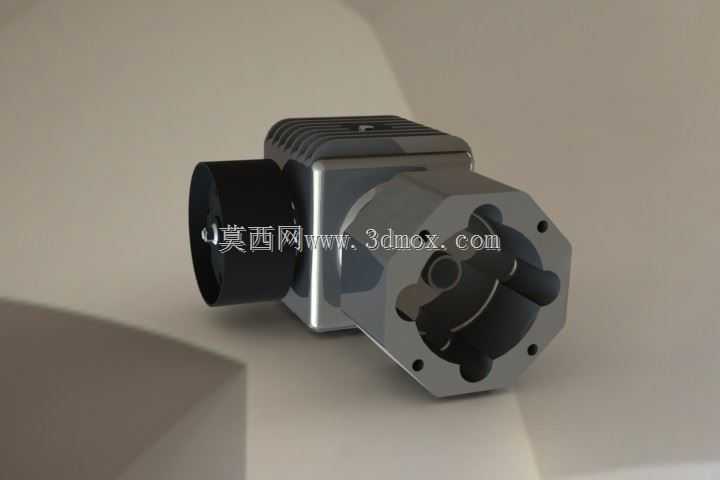

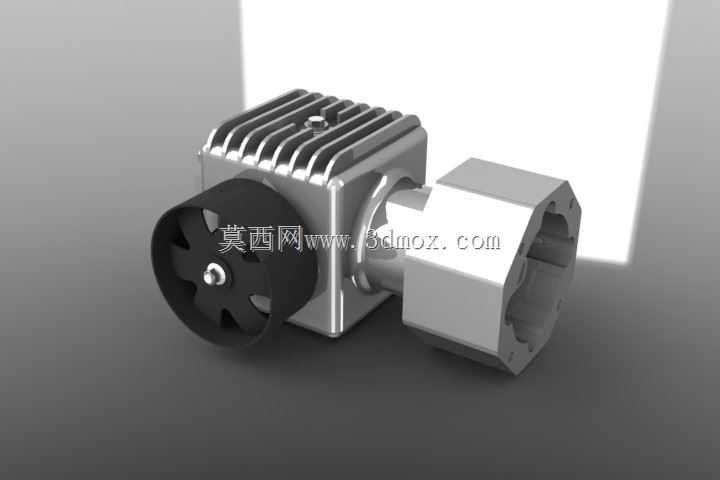

　　从安装边界尺寸来看，该箱体的轴向总长度控制在适配拖拉机后悬挂空间的范围内，输出端的轴伸长度与标准农具输入接口匹配，安装法兰的螺栓孔位中心距符合农用动力输出的通用安装尺寸规范，无需额外制作过渡连接法兰即可完成装配。输出轴端设置了骨架油封与防尘圈组合的密封结构，可阻挡田间作业时的泥水、灰尘进入箱体内部，同时防止齿轮油渗漏，适应水田、旱田等多尘、潮湿的恶劣作业环境。箱体的边角位置做了圆弧过渡处理，避免应力集中，同时减少装配和维护过程中尖锐边角对操作人员的磕碰风险，吊装位置设置了一体式的吊耳结构，方便整箱装配时的吊装转运，无需额外捆绑吊装带，提升装配作业的效率。

　　在实际选型匹配时，需要注意该锥齿轮箱的额定输入转速与扭矩参数要和主机动力输出参数匹配，不能超额定负荷使用，齿轮油需要选用符合重负荷车辆齿轮油规范的油品，首次作业50小时后需要更换一次齿轮油，后续每作业300小时更换一次，定期检查锥齿轮的啮合间隙与轴承预紧度，当出现传动异响、壳体异常发热时需要及时停机检查，避免故障扩大。该结构的设计充分考虑了农用机械的使用环境特点，在保证传动强度的前提下尽可能控制自重，铝合金壳体的重量比同规格铸铁壳体轻40%左右，可减少拖拉机后悬挂的负载余量占用，提升挂载机具时的整机稳定性。
