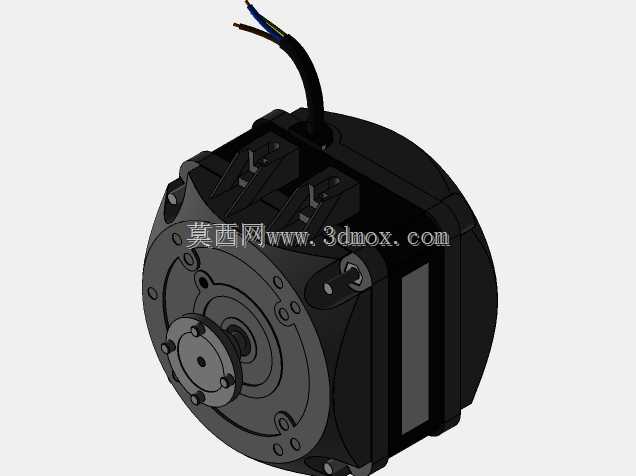

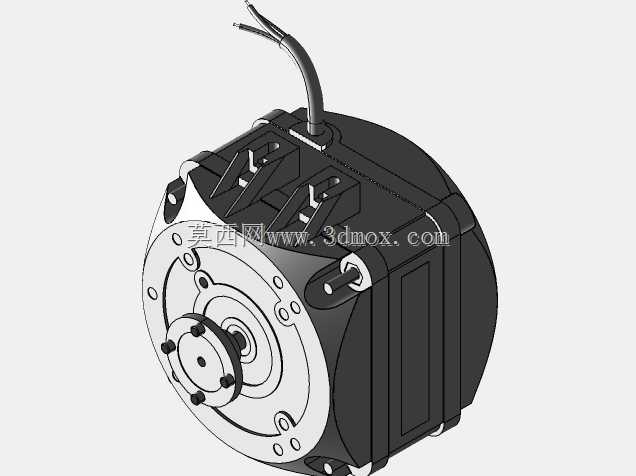

圆形端面机械零部件结构设计方案

　　在常规机械传动与工位定位场景中，这类盘状圆形构件常作为轴系端部的端盖、定位挡盘或是分度基准盘使用，不同安装场景下的功能侧重存在明显差异。做这类零件的三维结构设计时，首先要明确安装边界的约束条件：如果是作为轴承端盖使用，外圆尺寸需要和轴承座的内孔保持过渡配合，公差带通常选H7/js6，端面要预留密封槽的加工余量，槽宽和深度要匹配对应规格的O型密封圈，避免装配后出现润滑油渗漏的问题；如果是作为工位分度的基准盘，端面的平面度要求要控制在0.02mm以内，外圆的径向圆跳动不能超过0.015mm，否则会直接影响分度定位的重复精度。

　　从结构设计的思路来看，这类圆盘类零件不需要做过于复杂的内腔结构，主体采用实心圆盘结构就能满足大部分刚性需求，只有在需要减重的高速运转场景下，才会在非配合区域做均匀分布的减重孔，减重孔的数量要和连接螺栓的数量错开相位，避免应力集中在同一径向截面上。零件中心的通孔尺寸要根据穿过的轴径来确定，孔和轴的配合间隙要根据是否有相对运动来调整：如果是固定在轴端随轴转动，间隙控制在0.02-0.05mm即可，靠端面的紧定螺钉或者端盖螺栓实现轴向固定；如果是作为固定挡盘不随轴转动，间隙要放大到0.5-1mm，避免轴运转时和盘体内孔发生摩擦磨损。

　　实际应用场景里，这类零件在输送线的辊道端部、减速机的输出轴端、机床夹具的定位基面都有大量使用。比如在皮带输送机的辊筒两端，这类圆盘作为端盖既可以封住辊筒内部的轴承腔，防止粉尘和水汽进入轴承滚道，又能作为辊筒的轴向定位面，顶住轴承内圈防止辊筒运转时发生轴向窜动，设计时要在端盖和轴承外圈接触的位置预留0.1-0.2mm的压紧余量，既不能压太紧导致轴承运转阻力过大，也不能压太松出现轴向窜动间隙。如果是用在机床夹具的分度盘上，端面还要加工均匀分布的定位销孔，销孔的位置度公差要控制在0.01mm以内，和分度销的配合选H7/h6，保证每次转位后的定位精度一致。

　　外形尺寸的确定要结合安装空间的边界来调整，外圆直径不能超出安装座的内孔范围，同时要保证连接螺栓的安装空间足够，螺栓孔的中心圆直径要比外圆直径小15-20mm，留出足够的螺栓头沉台空间，沉台的深度要保证螺栓拧紧后头部不高出零件端面，避免和其他相邻构件发生干涉。零件的厚度要根据承受的轴向载荷来计算，常规工况下厚度取外圆直径的1/10-1/8就能满足刚性要求，如果是承受较大轴向冲击的场景，厚度要适当增加20%-30%，同时在背面设置加强筋结构，加强筋的高度不超过零件厚度的1.5倍，避免筋部过高导致铸造或者加工时出现变形。

　　建模过程中要注意工艺性的考量，所有棱边都要做C1或者C0.5的倒角，去除加工后的毛刺，避免装配时划伤操作人员或者密封件；配合面的粗糙度要控制在Ra1.6-Ra3.2之间，非配合面的粗糙度Ra6.3即可，不需要过高的加工精度造成成本浪费。如果是采用铸件毛坯，要在所有转角位置设置R2-R3的铸造圆角，避免铸件冷却时出现应力集中导致开裂；如果是采用圆钢直接加工，要预留足够的加工余量，外圆和端面的单边余量留2-3mm，保证加工后能完全去除毛坯的氧化皮和表面缺陷。

　　在装配验证环节，要重点检查零件和相邻构件的干涉情况：转动状态下要确认外圆和周边护罩的间隙保持在3-5mm，避免运转时出现摩擦；固定安装状态下要确认端面和贴合面的接触面积不低于85%，靠涂色法检查接触点分布均匀，防止出现局部间隙导致紧固后零件发生翘曲变形。这类零件虽然结构简单，但是作为设备里的基础构件，尺寸精度和形位公差的控制直接影响整台设备的运转稳定性，设计时不能因为结构简单就忽略公差配合和工艺性的细节，很多设备的早期故障都是因为这类基础小零件的设计疏漏导致的，比如密封槽尺寸不对导致漏油、螺栓孔位置偏差导致装配困难、倒角缺失导致密封件被切坏等问题，在三维建模阶段就要把这些细节全部考虑到位，减少后续加工和装配环节的整改成本。
