内置式精密主轴机械结构设计

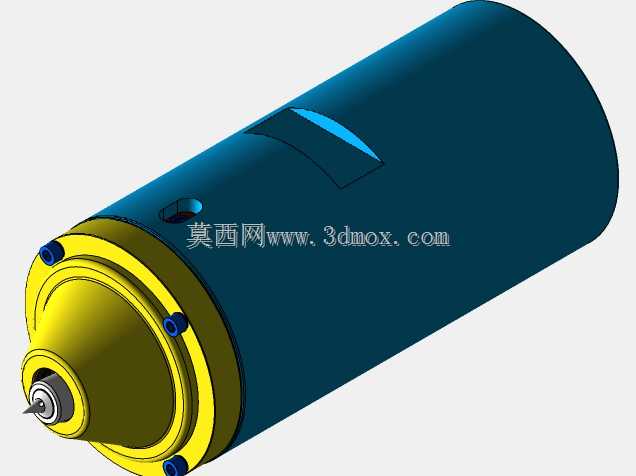

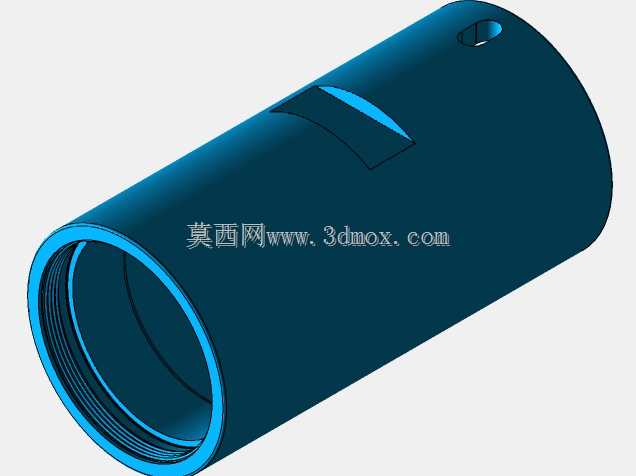

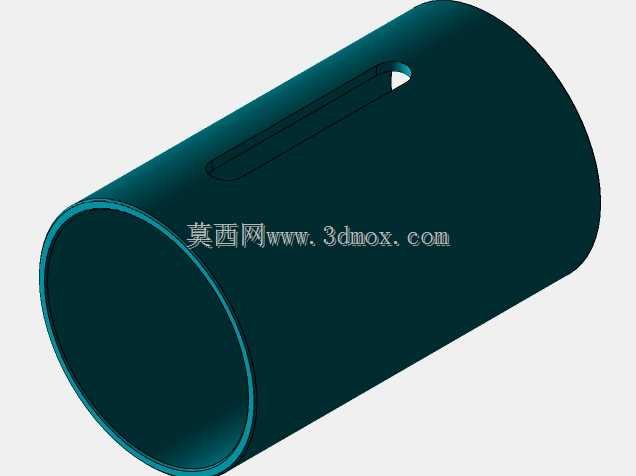

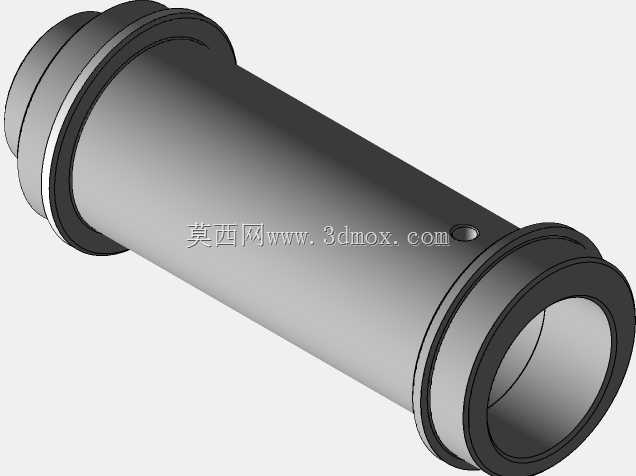

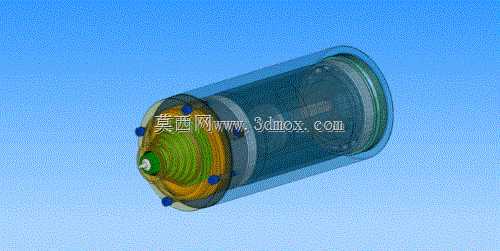

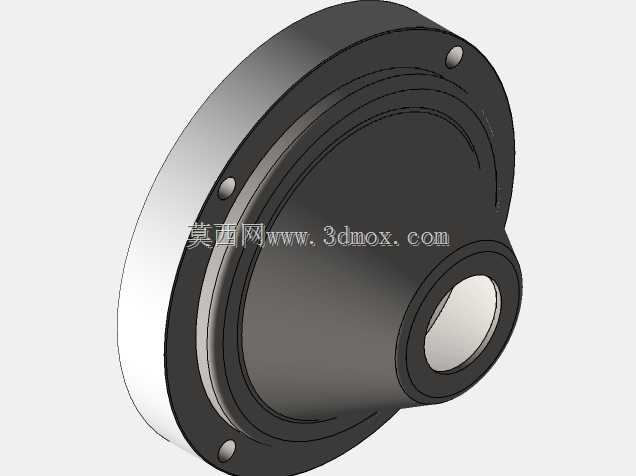

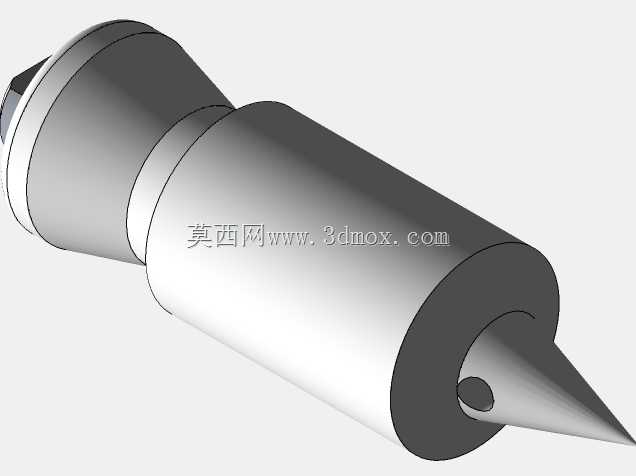

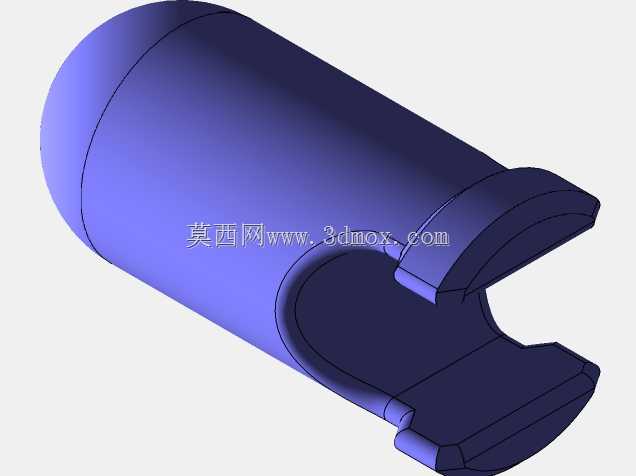

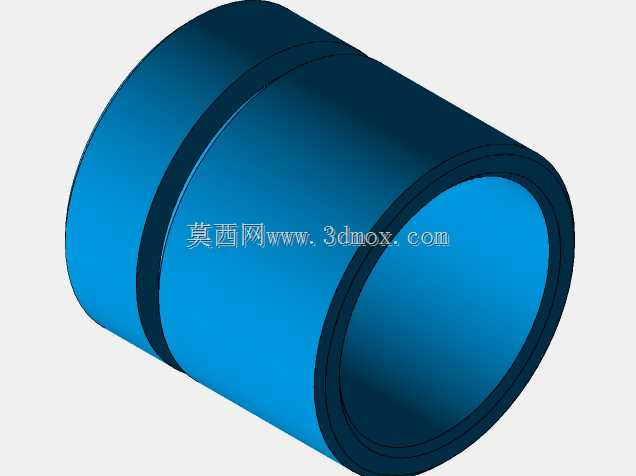

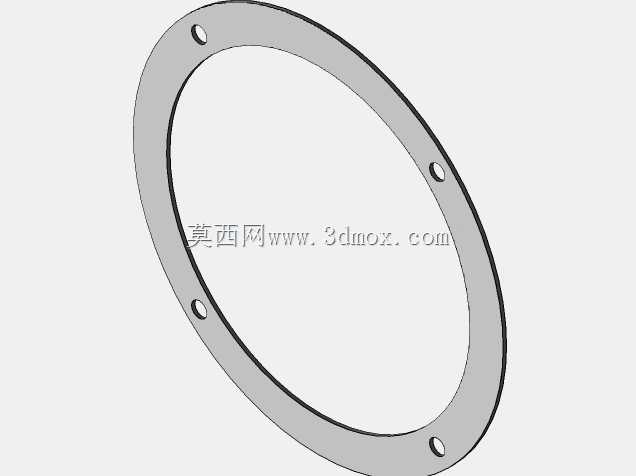

　　这套轴系结构的设计，最初是面向精密内圆磨床的加工场景做的适配，日常在小直径深孔精加工、高精度内孔珩磨这类工序里，这类内置式主轴是核心执行部件，它的回转精度直接决定了最终加工面的圆度、圆柱度以及表面粗糙度水平。从结构布局来看，整体采用筒式集成化设计，外壳为圆柱形薄壁结构，能直接嵌入设备的主轴安装座内，不需要额外设计复杂的转接法兰，安装时只需要保证安装孔的同轴度公差在0.01mm以内，端面贴合度达到85%以上即可完成定位，轴向通过端盖的止口做限位，径向依靠外壳外圆与安装座内孔的过渡配合实现定心，能有效降低装配时的累计误差。

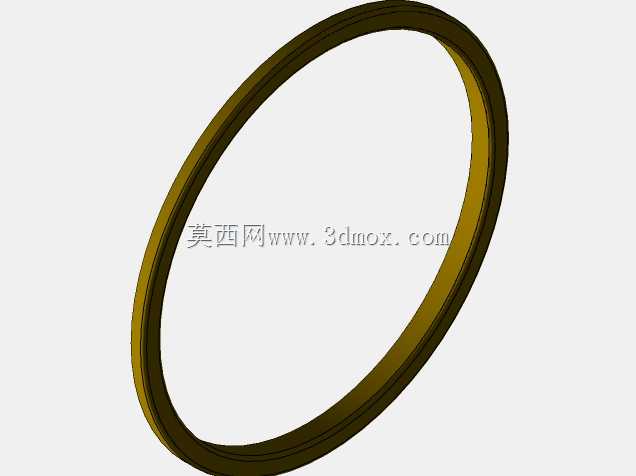

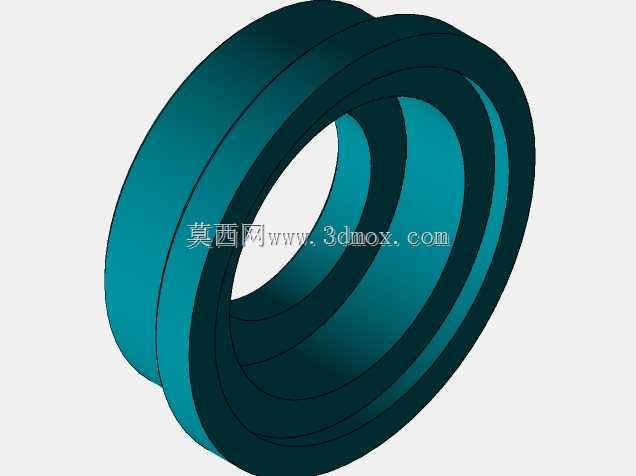

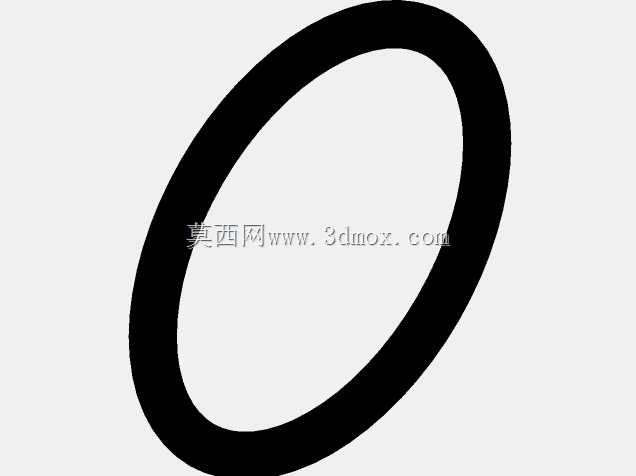

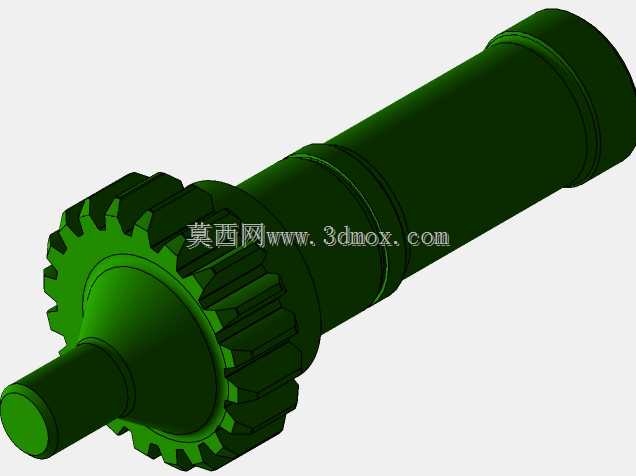

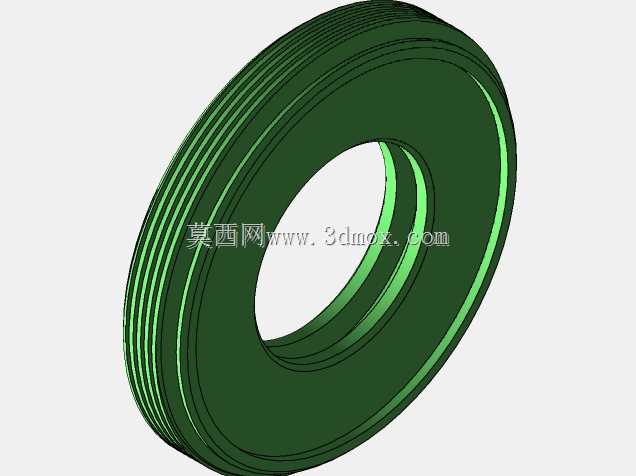

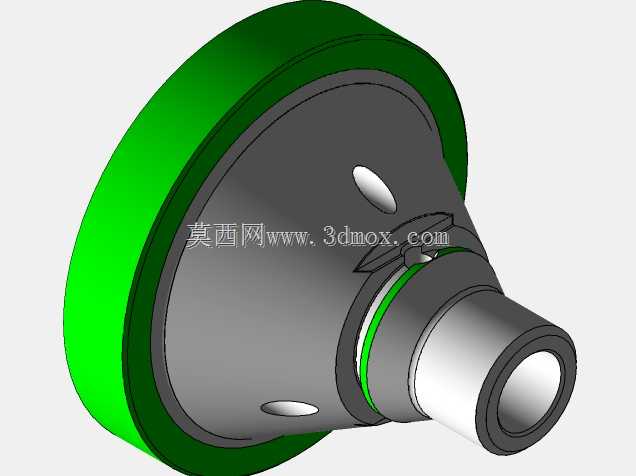

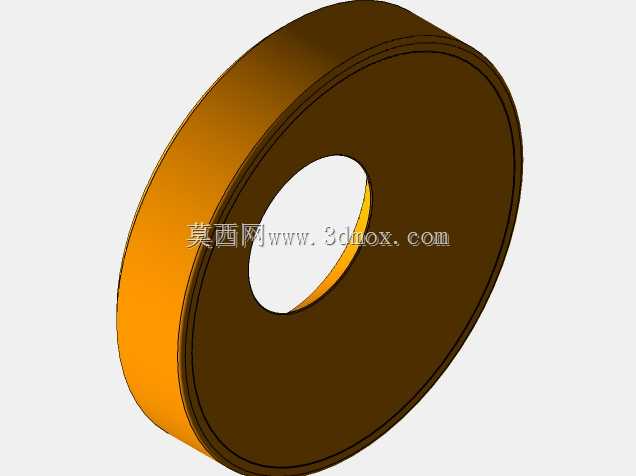

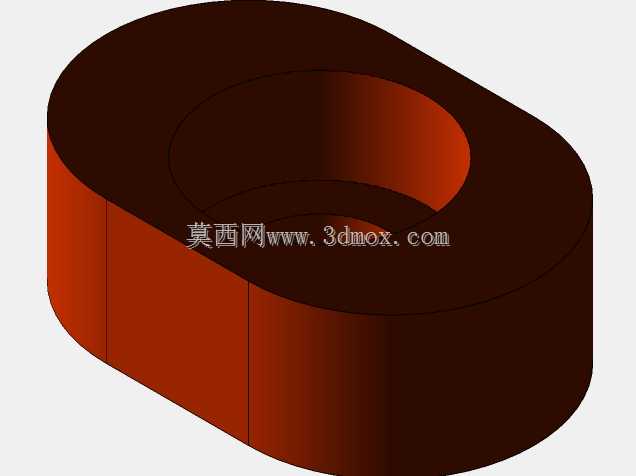

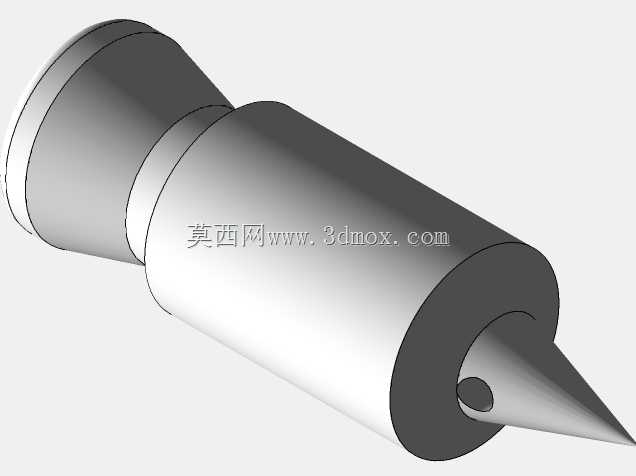

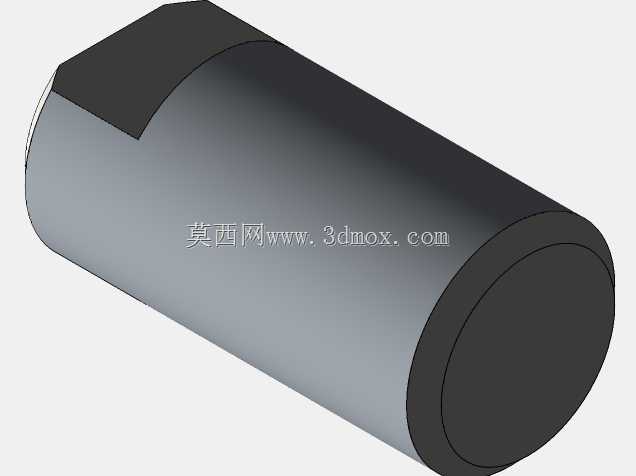

　　内部的轴芯部分采用阶梯轴设计，从前端的刀具安装位开始，轴径依次做阶梯变化，分别匹配前端密封组件、前支承轴承组、中间驱动段、后支承轴承组以及后端预紧结构的安装尺寸，每一段轴颈的圆柱度公差都控制在0.005mm以内，轴肩的端面跳动公差不超过0.003mm，避免轴承安装后出现偏载，导致高速运转时出现发热、振动超标的问题。前端的密封结构采用多重迷宫式密封搭配接触式密封圈的组合设计，在加工过程中能有效阻挡切削液、金属磨屑进入轴承腔内部，同时不会因为密封件的接触阻力过大影响主轴的回转灵活性，即使在持续喷淋切削液的加工工况下，也能保证轴承腔内部的润滑脂不会出现泄漏，外部杂质无法侵入。

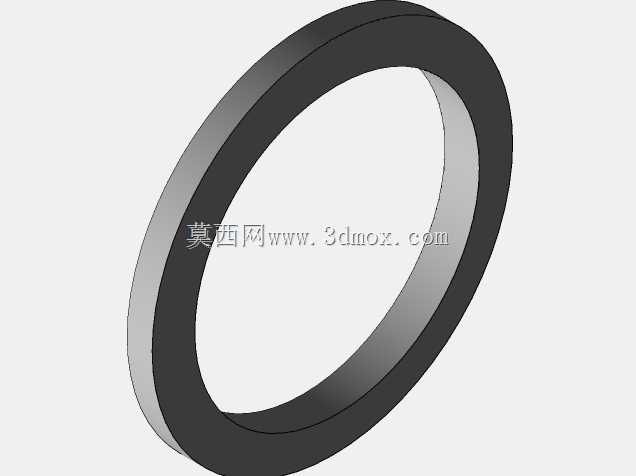

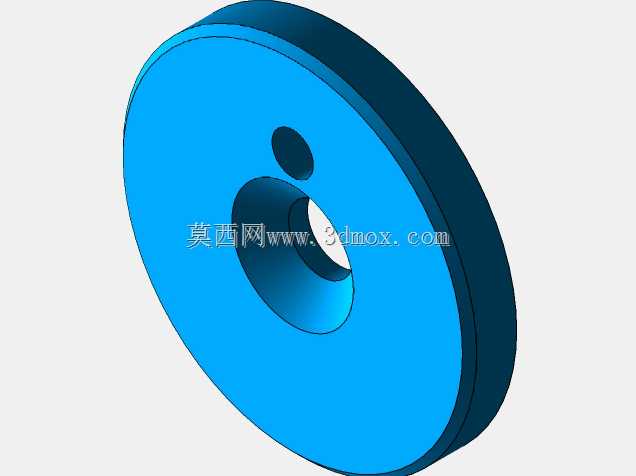

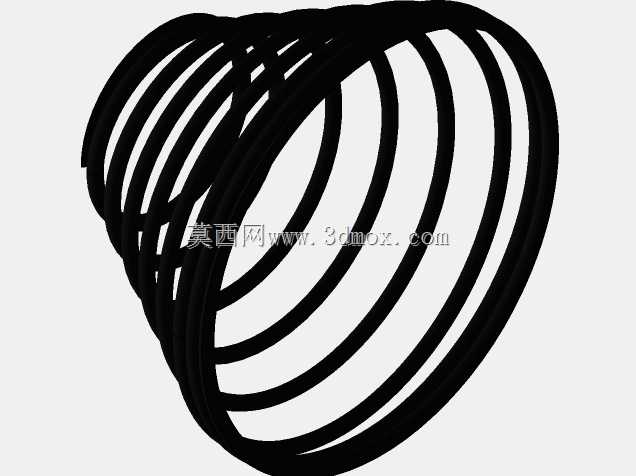

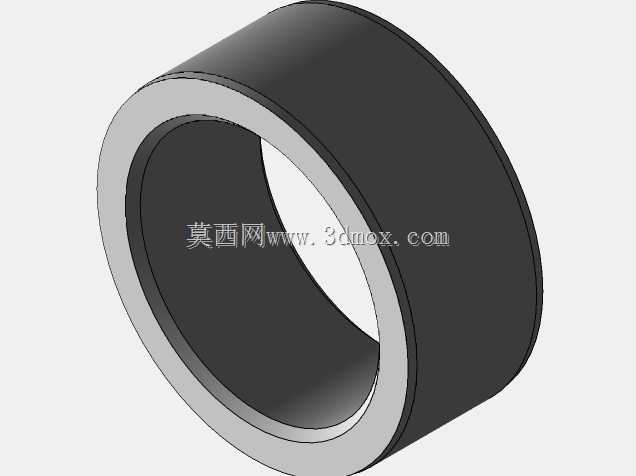

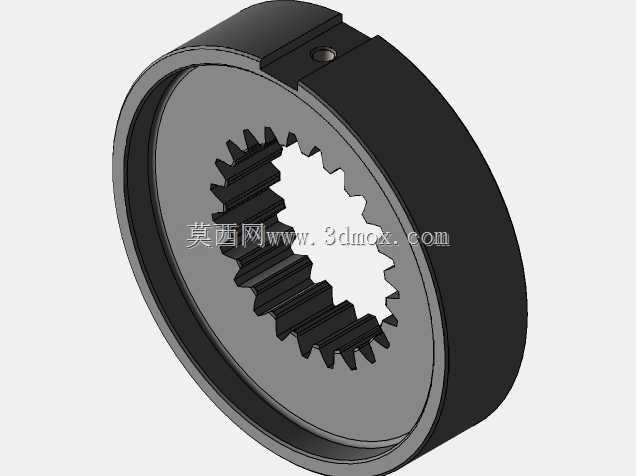

　　支承部分采用前后两组角接触球轴承的配对安装方式，前支承采用三联组配形式，能同时承受径向载荷和较大的轴向磨削力，后支承采用双联组配，主要承担径向载荷同时补偿轴系运转时的热伸长量，预紧结构设置在后端，通过锁紧螺母调整垫片的厚度来控制轴承的预紧力大小，预紧力的数值根据最高工作转速做匹配，既保证高速运转时轴承的刚性足够，不会出现切削颤振，又能避免预紧力过大导致轴承温升过快，缩短使用寿命。中间的驱动段预留了与传动件连接的键槽结构，既可以适配皮带轮做异步电机驱动，也可以直接加装内置电机转子做成电主轴结构，拓展性较强，能适配不同转速区间、不同功率等级的设备改造需求。

　　从安装边界来看，整体外壳的外径尺寸适配常规磨床主轴箱的标准安装孔径，轴向总长度控制在合理范围内，不会超出原有设备的安装空间，前端的刀具安装接口采用标准的弹性夹头结构，能适配不同直径的磨杆、珩磨头，更换刀具时只需要操作前端的锁紧螺母即可完成装夹，重复定位精度能控制在0.005mm以内，不需要每次换刀后重新做动平衡校正。在实际使用场景中，这类主轴除了用在内圆磨床上，也可以适配在高精度镗床、专用铰孔设备上，只要调整对应的预紧力参数和润滑方式，就能满足不同切削载荷、不同转速要求的加工需求。设计过程中特意对轴系的动平衡等级做了严格控制，所有回转部件在装配前都做了单零件动平衡校正，装配完成后整体动平衡等级达到G0.4级，能在最高每分钟两万转的转速下平稳运转，空载时的主轴端跳不超过0.002mm，径跳不超过0.003mm，完全满足精密加工的精度要求。外壳的外圆上预留了润滑脂加注孔和测温传感器安装位，日常维护时不需要拆解主轴就能完成润滑脂补充，也可以实时监测轴承的运转温度，一旦温度超过设定阈值就能及时停机检查，避免出现轴承抱死导致轴芯报废的问题。
