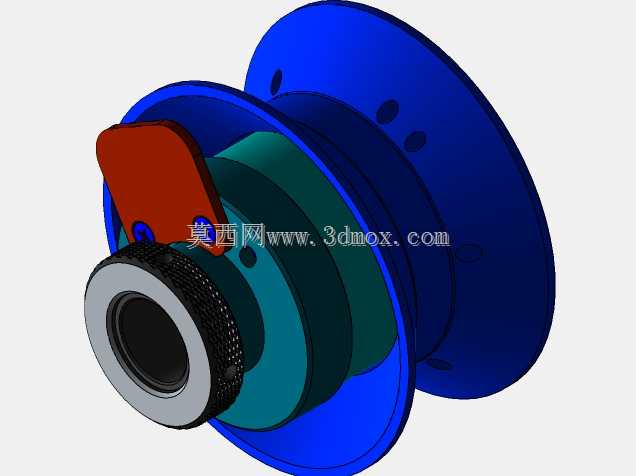

球式联轴器传动连接结构三维设计

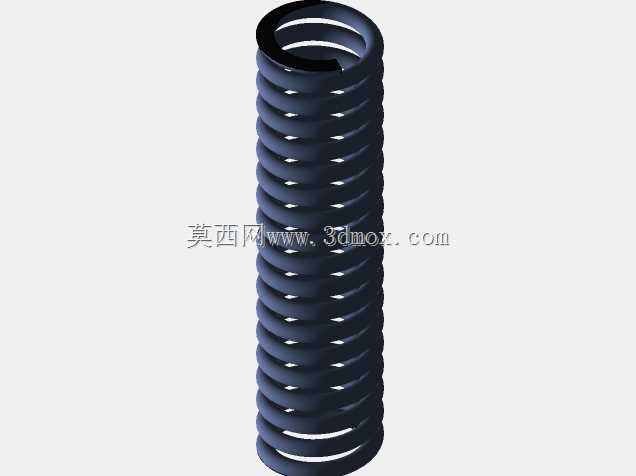

　　球式联轴器作为轴系传动系统里的挠性连接部件，常被布置在两根轴线存在少量偏移、工作中存在小幅振动的传动链路中，比如中小型输送设备的动力输出端与执行辊道的连接位、轻工机械的分动箱输入输出轴对接处，还有部分农用机械的动力传递节点，这类场景下轴系很难做到绝对的同轴安装，设备运行时的机架形变、负载波动也会带来轴端的相对位移，刚性联轴器无法适配这类工况，容易出现轴颈掰弯、键槽崩裂的问题，球式联轴器靠内部的钢球作为传力介质，刚好能补偿一定范围内的径向、角向以及轴向偏移，抵消部分传动冲击，保障动力传递的平顺性。从结构设计逻辑来看，这类联轴器的核心传力路径是主动端半联轴器通过球窝带动钢球，钢球再将扭矩传递到从动端半联轴器的对应球窝内，

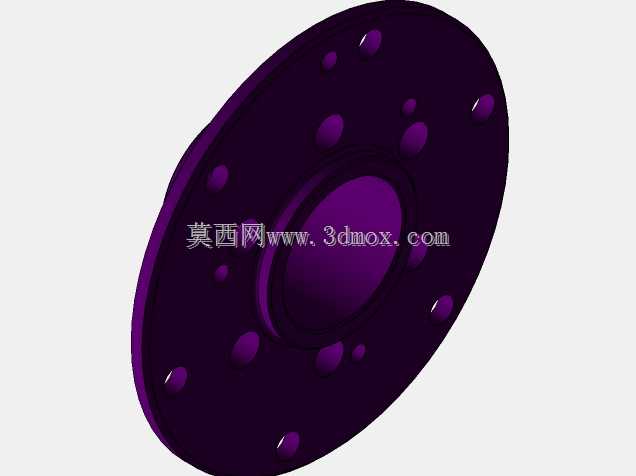

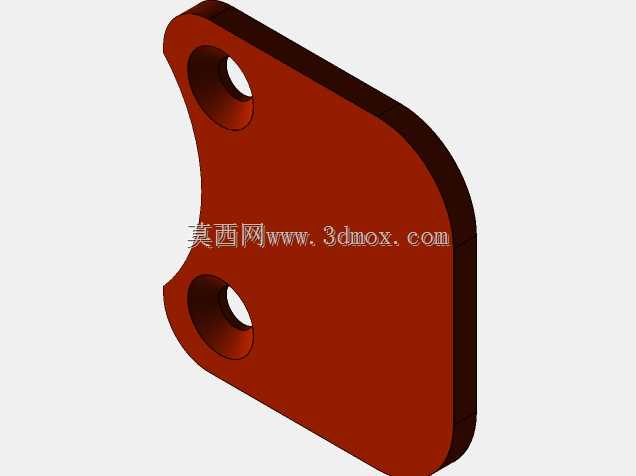

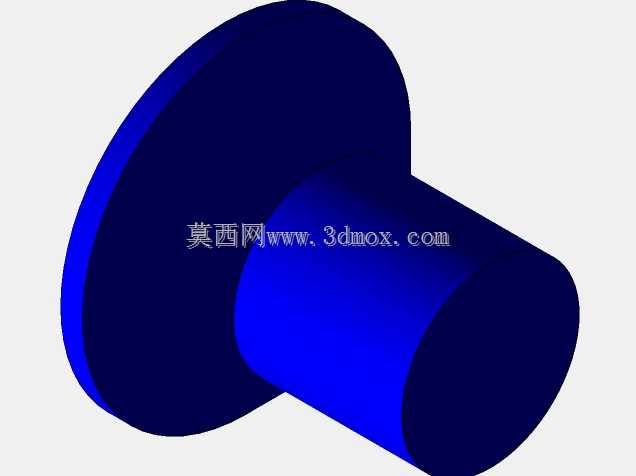

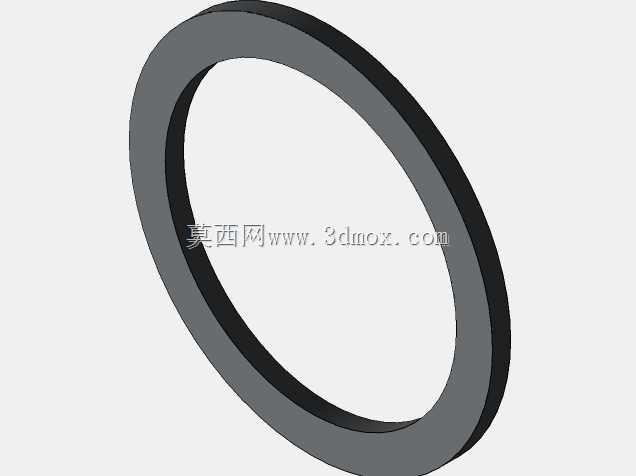

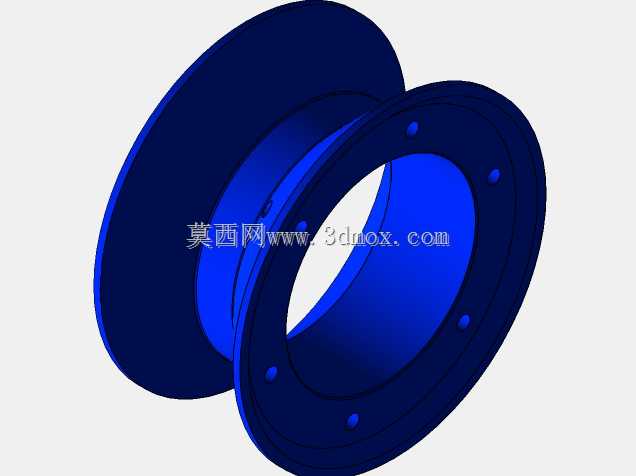

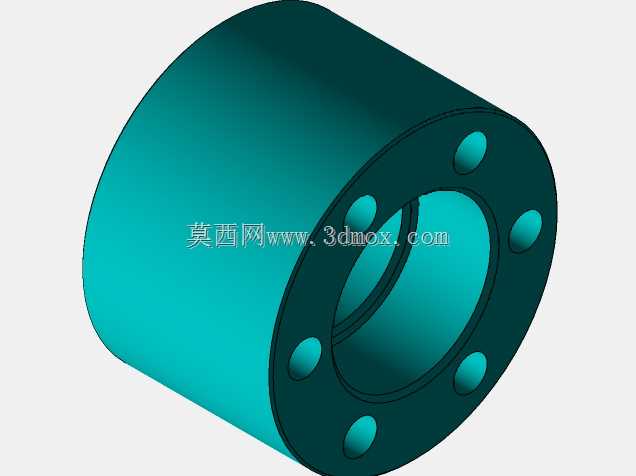

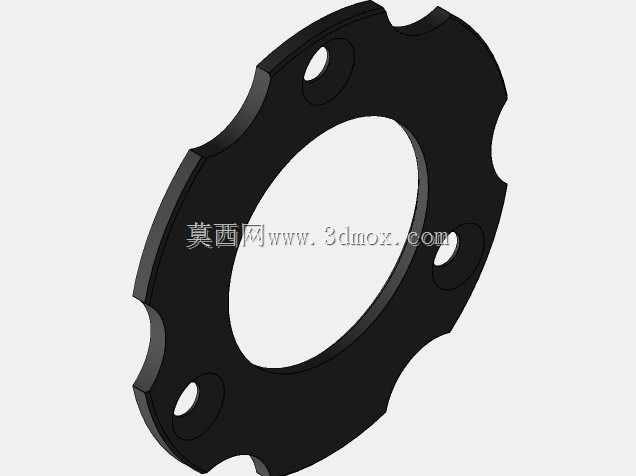

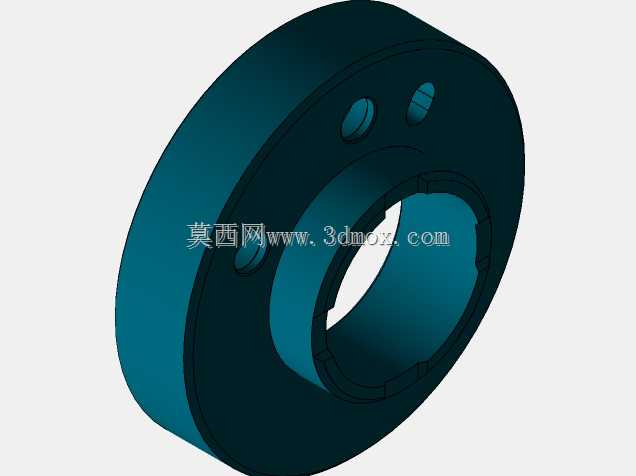

　　两半联轴器的端面上会加工出均匀分布的弧形球槽，钢球被保持架约束在对应槽位内，不会在运转时出现脱落或者错位的问题，保持架的槽位间隙需要经过精确计算，既要给钢球留出足够的位移补偿空间，又不能让间隙过大导致传动空程超标，影响传动精度。设计过程中首先要确定额定传递扭矩的边界，根据匹配的电机输出扭矩、工况负载系数反推钢球的数量与直径，钢球一般选用标准轴承钢球，采购与替换成本更低，球槽的曲率半径要比钢球半径大0.02到0.05毫米，既保证接触面积足够降低接触应力，又不会因为配合过紧出现卡滞，当轴系出现角向偏移时，钢球可以在球槽内产生小幅滚动，不会出现别劲的情况。外形尺寸方面，这类联轴器的最大外径要匹配安装空间的径向边界，不能和周边的机架护罩、

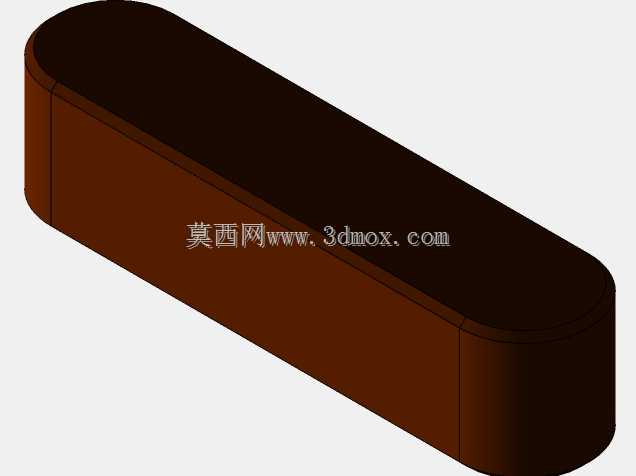

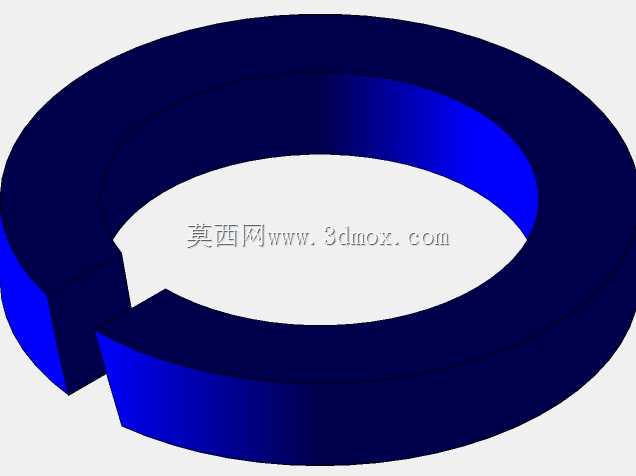

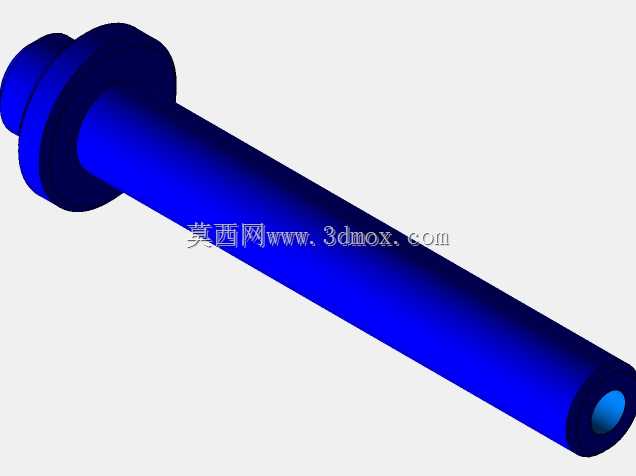

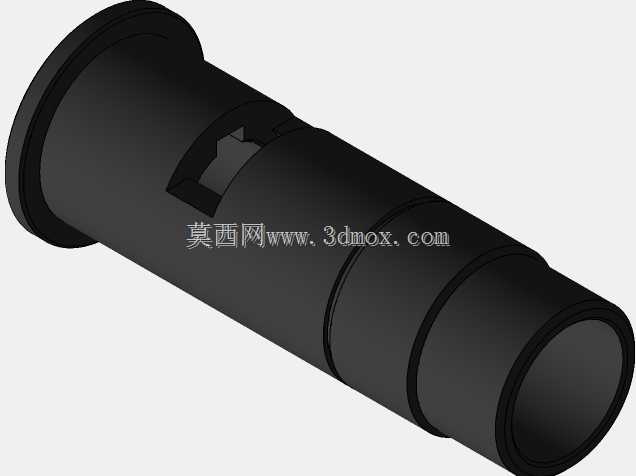

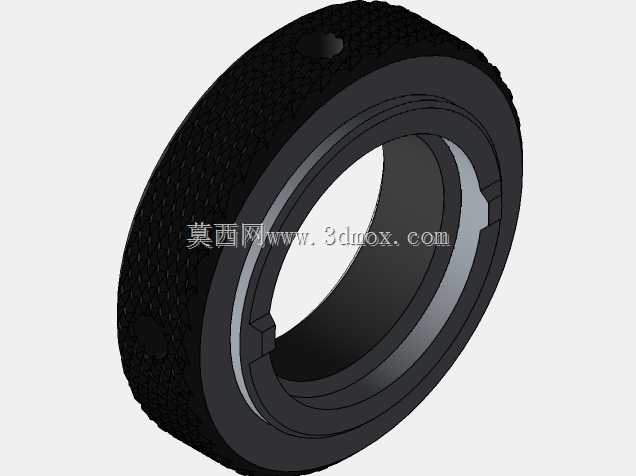

　　管线产生干涉，两端的轴孔直径按照对接轴的标准直径系列设计，键槽尺寸符合对应轴径的国标要求，轴孔的有效配合长度要保证键的挤压强度足够，避免大负载下键被剪断。安装时两半联轴器的端面间隙需要控制在合理范围，给轴向窜动留出余量，间隙过小会在轴受热伸长时顶坏轴承，间隙过大则会导致钢球在球槽内的啮合深度不足，传力时接触应力过大出现点蚀。和其他挠性联轴器相比，球式联轴器的结构更紧凑，转动惯量更小，适合中高速的传动场景，没有橡胶弹性元件的老化问题，在有少量油污、温度波动稍大的工况下使用寿命更长，日常维护只需要定期补充润滑脂，减少钢球与球槽的磨损即可。建模过程中需要重点关注球槽与钢球的配合公差，装配时要验证不同偏移角度下钢球的运动轨迹，

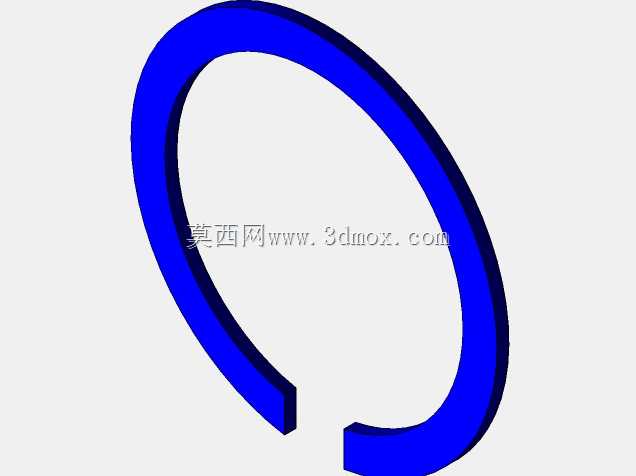

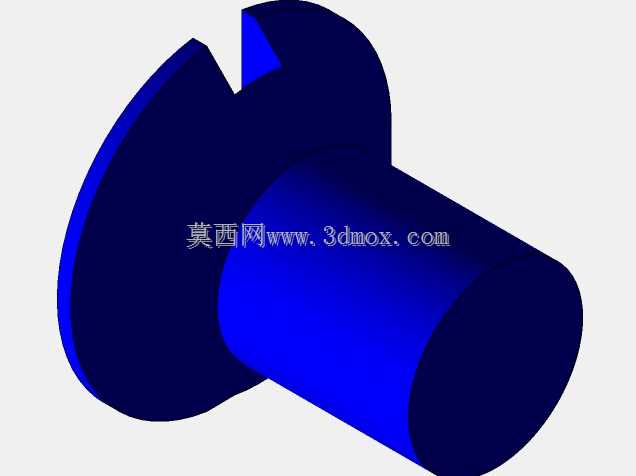

　　确保在最大允许补偿偏移量内，钢球不会脱出球槽，也不会出现运动干涉，保持架的壁厚要满足强度要求，避免高速运转时受离心力影响出现形变，两半联轴器的端面要做倒角处理，方便安装时的对中操作，轴孔的端面要加工出退刀槽，保证轴肩能够靠紧联轴器端面，避免轴向窜动。
