大缸径推杆式气动执行气缸结构

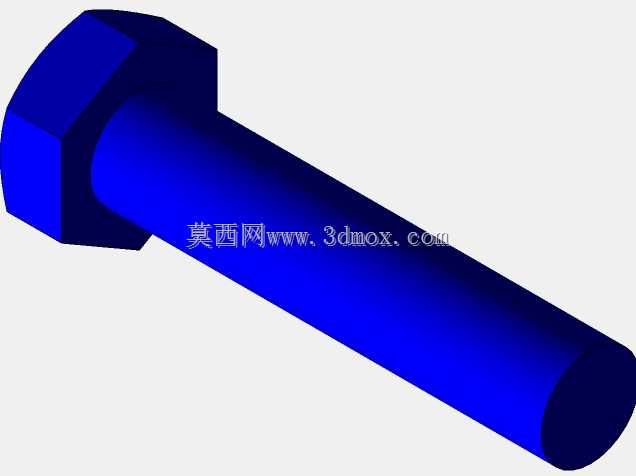

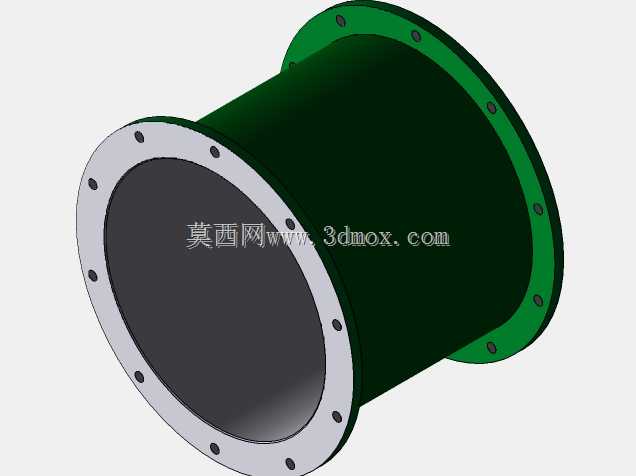

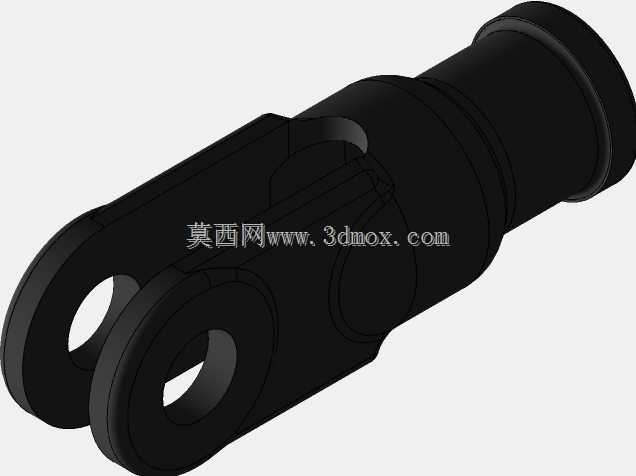

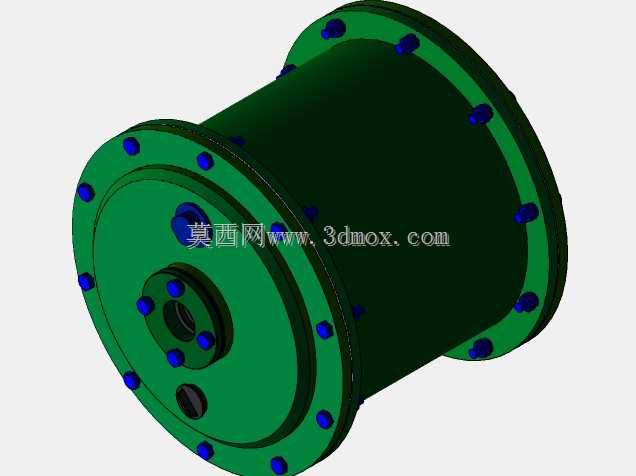

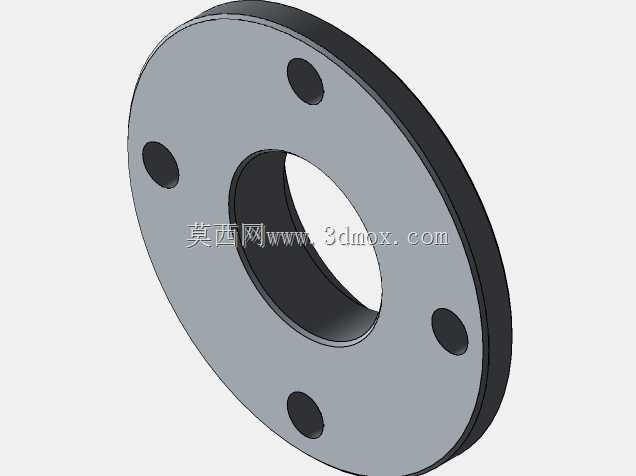

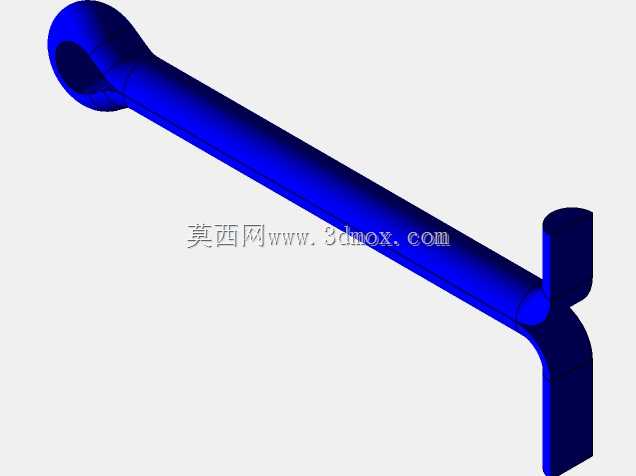

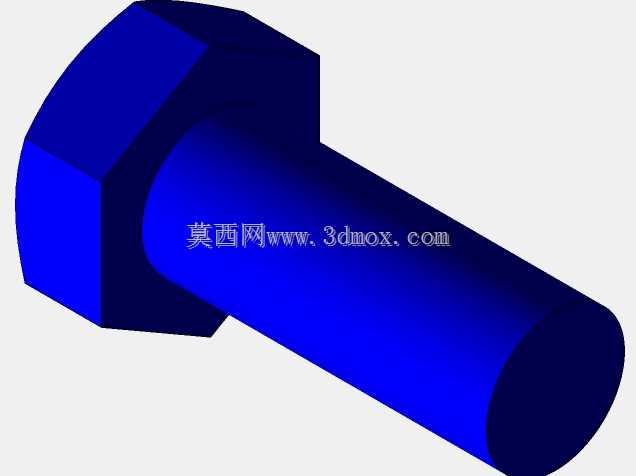

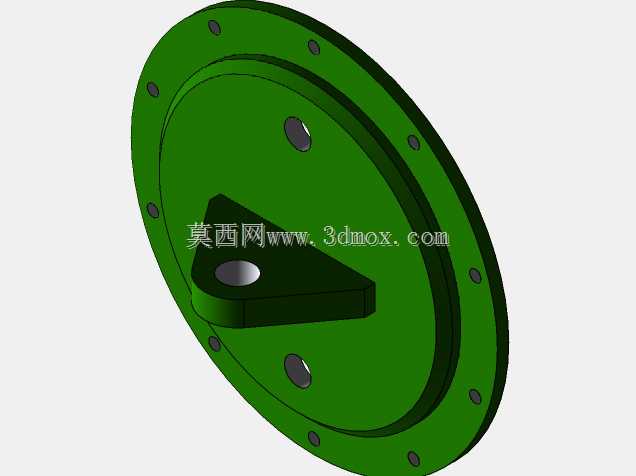

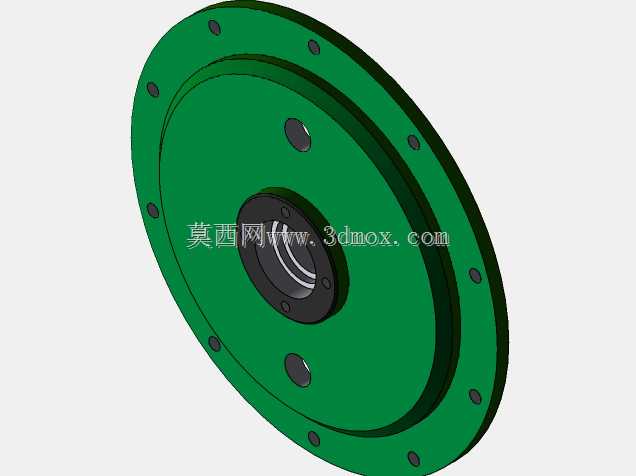

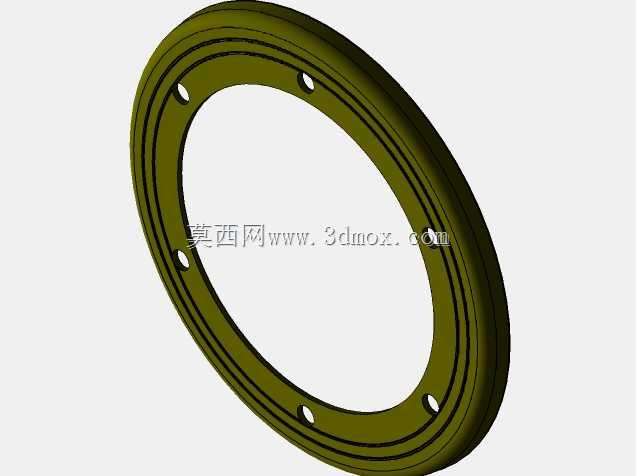

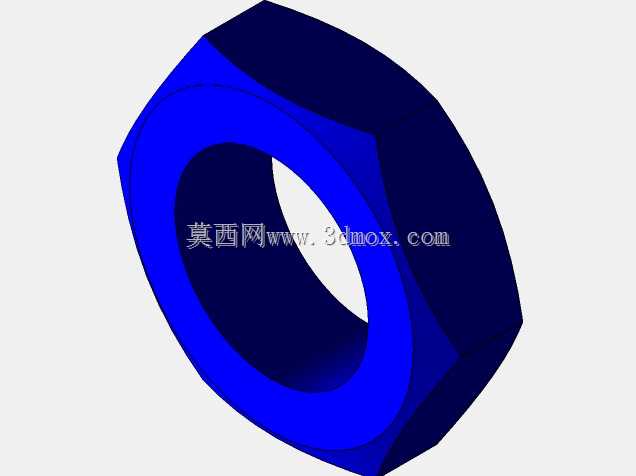

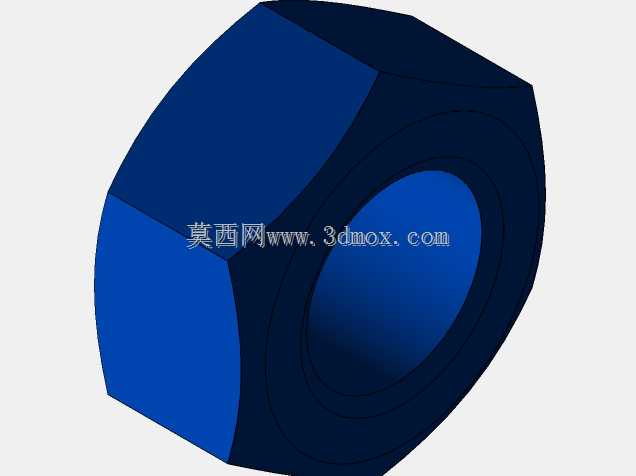

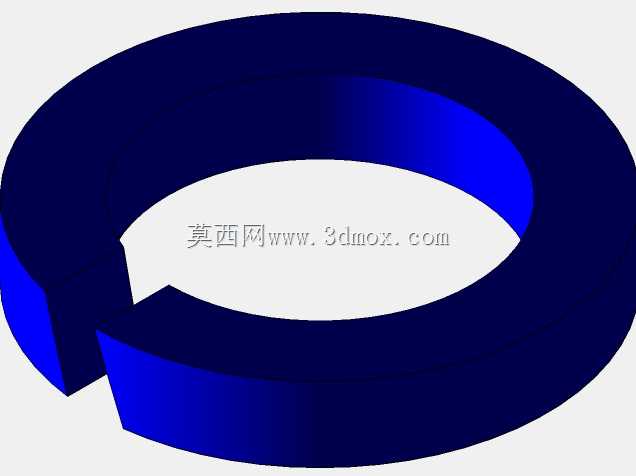

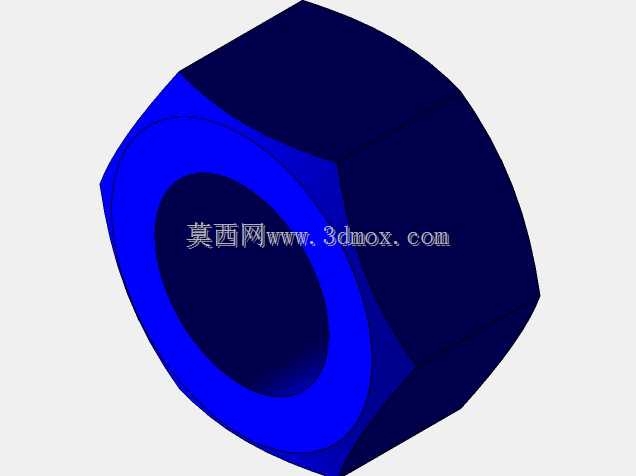

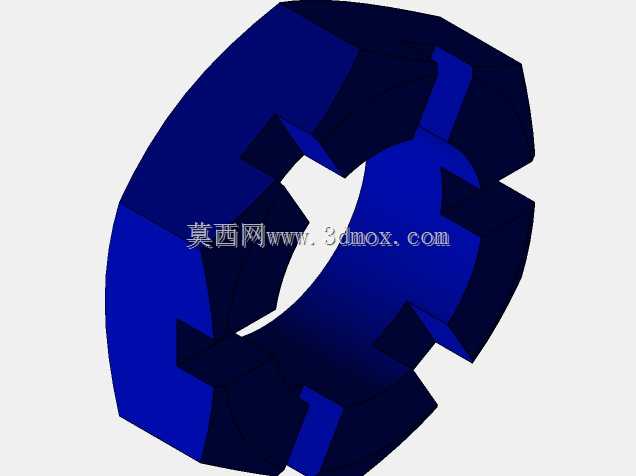

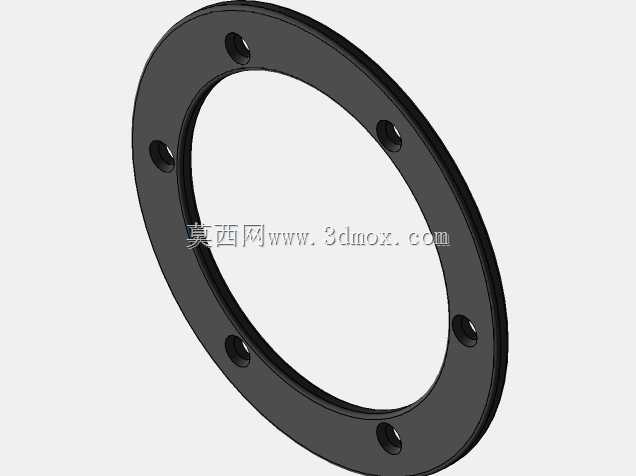

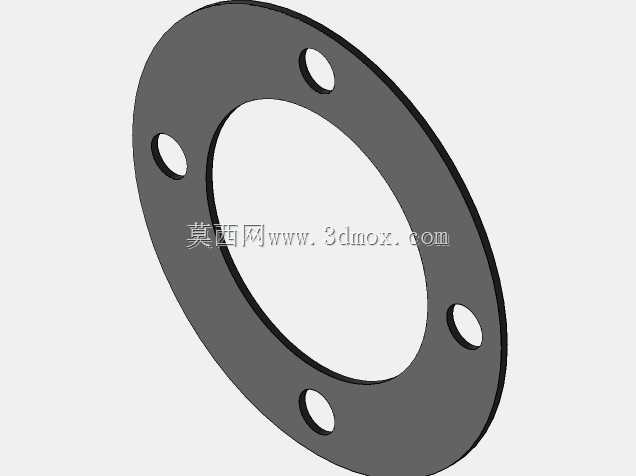

　　该款气动执行元件主要面向工业气压传动场景设计，可适配各类需要直线往复推拉力输出的自动化工位、工装夹具、生产线挡停机构、物料推送装置，在轻工包装、机床上下料、建材加工、仓储物流分拣等场景中都能作为核心动力执行部件使用，相比液压执行元件，它无需配套液压站与油路管路，介质取用于常规压缩空气管网，部署灵活且无油污泄漏风险，适合对洁净度有一定要求的生产车间使用。从结构设计来看，这款气缸采用双端拉杆式缸筒锁紧结构，缸筒两端的端盖通过周向均匀布置的拉紧螺栓完成紧固，这种结构的优势在于缸筒受力均匀，端盖密封面的压紧力一致性好，能在0.1-0.8MPa的常规工厂气压范围内稳定承压，不会出现局部密封失效导致的漏气问题。活塞杆伸出端配置了关节轴承连接头，

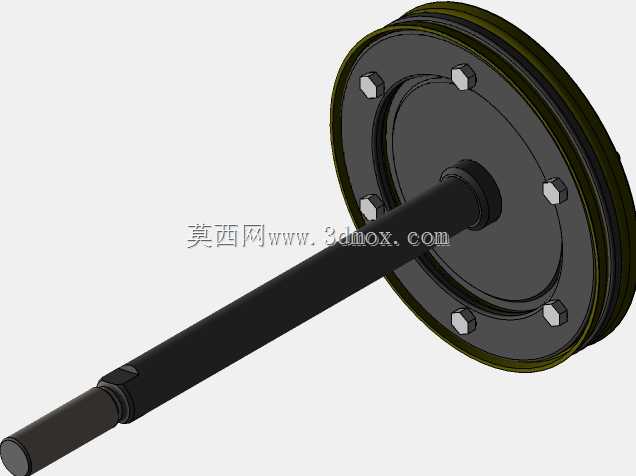

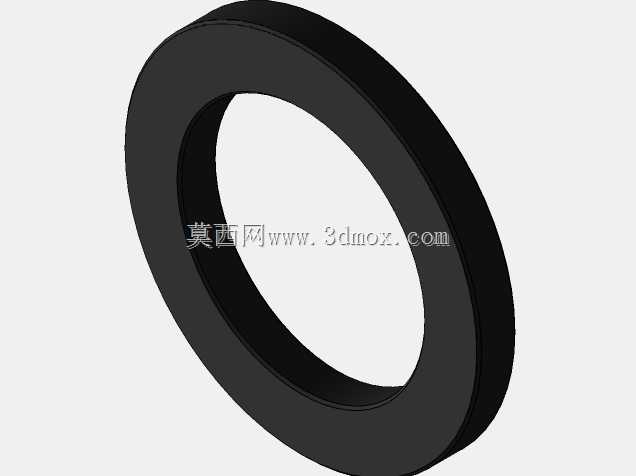

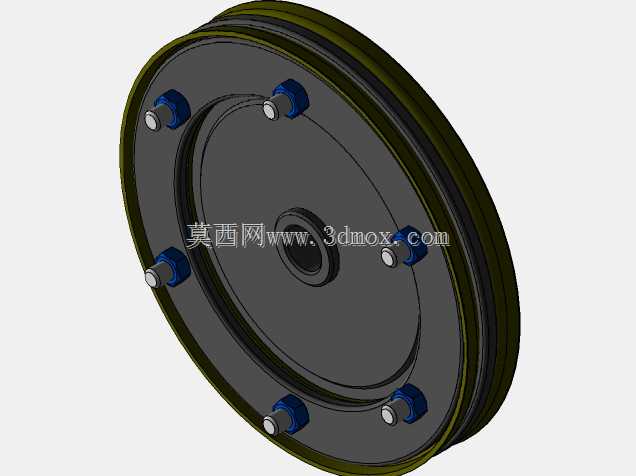

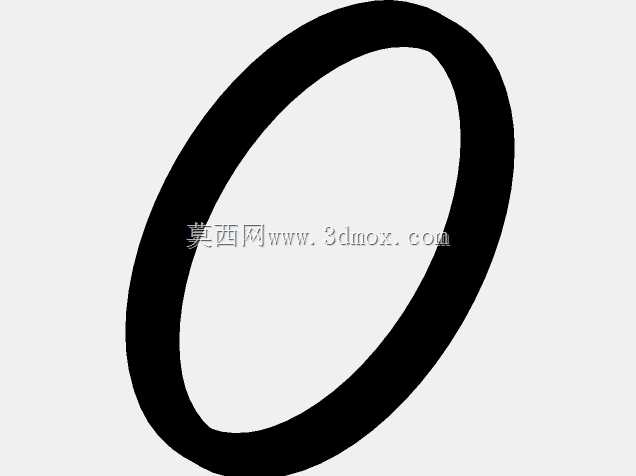

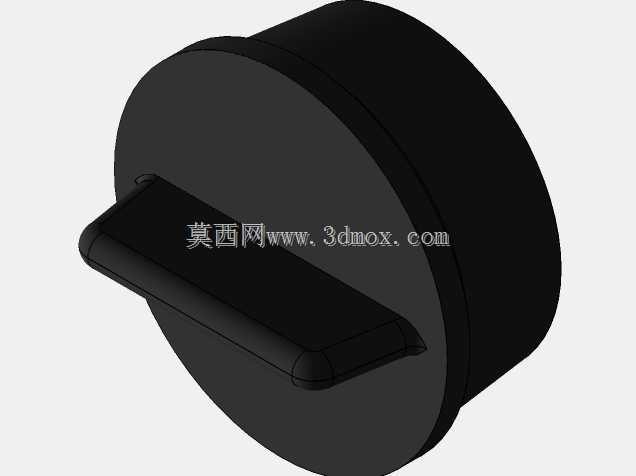

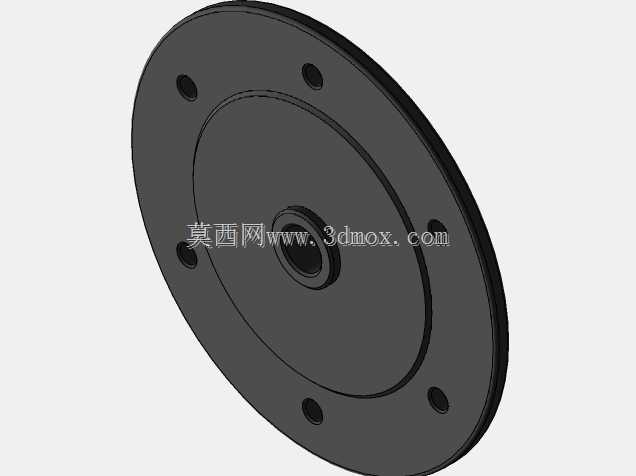

　　这种连接设计可以补偿安装过程中存在的小角度偏斜误差，避免活塞杆承受径向附加弯矩，大幅降低活塞杆密封件的偏磨概率，延长密封组件的使用寿命；缸体尾部预留了铰接安装位，可配合尾部销轴实现缸体小范围摆动，适配安装面存在角度偏差或者执行过程中需要随动摆角的工况。设计过程中，活塞与缸筒的配合间隙控制在合理范围，活塞上配置了双向耐磨环与双唇口密封圈，既可以保证活塞往复运动时的导向精度，又能隔绝活塞前后腔的压缩空气窜流，减少内泄带来的推力损失。活塞杆表面做了硬化处理，表面粗糙度控制在适合密封件工作的区间，能有效抵御外界粉尘、切削液等杂质对杆部密封的冲刷损伤，杆端还设置了防尘密封圈，可阻挡外界异物进入缸筒内部。从安装边界来看，

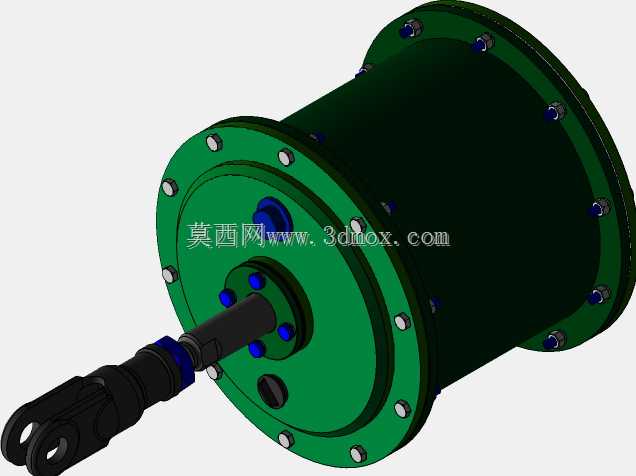

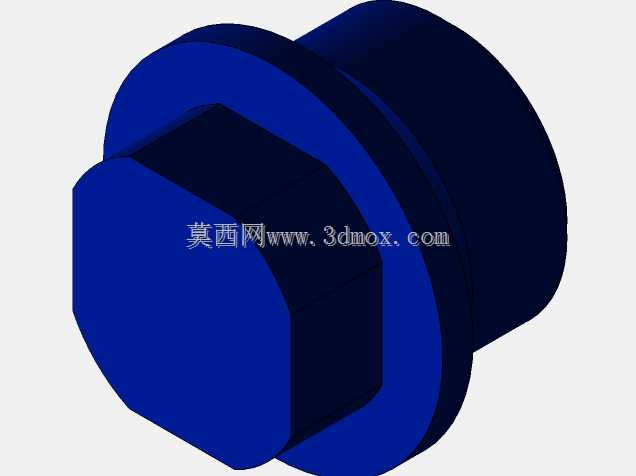

　　这款气缸缸径为315mm，属于大推力气缸范畴，在0.6MPa工作压力下可输出数吨级的理论推拉力，能满足大负载工位的动力需求；安装时需要注意预留足够的轴向运动空间，活塞杆全行程伸出时前端关节头的活动范围不能与周边设备构件发生干涉，周向拉杆的外侧需要预留至少20mm的操作空间，方便后期维护时拆装紧固螺栓、更换密封件。气路接口布置在缸体两端的端盖上，接口尺寸匹配大流量供气需求，可保证活塞往复运动时的供气流量充足，避免因供气流量不足导致的活塞运动速度过慢、动作响应滞后问题。在实际选型应用中，需要结合实际负载的大小、行程长度、安装方式匹配对应的磁性开关安装位，这款缸体的拉杆外侧预留了传感器安装槽，可直接加装磁性接近开关，实现活塞伸出、

　　缩回位置的信号检测，无需额外加装外置行程检测机构，简化外围控制回路的设计。需要注意的是，这类大缸径气缸在垂直安装使用时，需要配套平衡回路或者锁紧机构，避免断气时活塞杆带负载下坠引发安全事故；水平长行程安装时，需要在活塞杆中部设置辅助支撑，避免活塞杆自重导致的下垂弯曲，影响密封寿命与运动精度。
