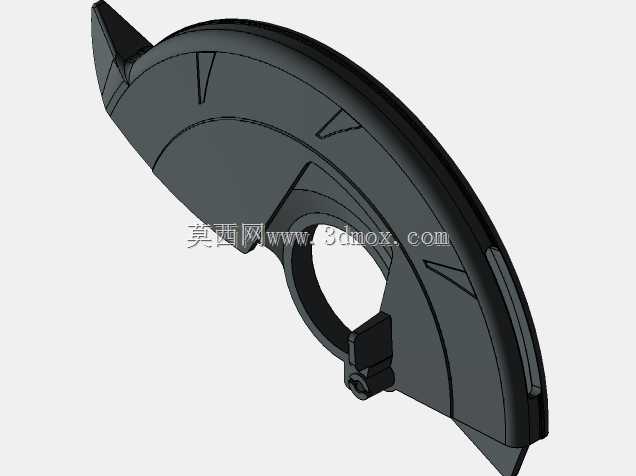

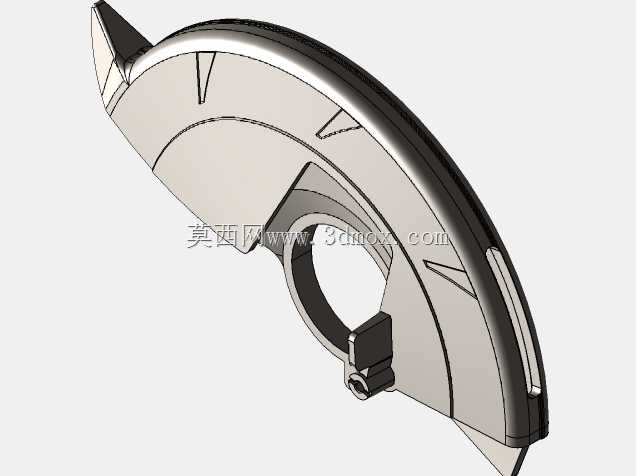

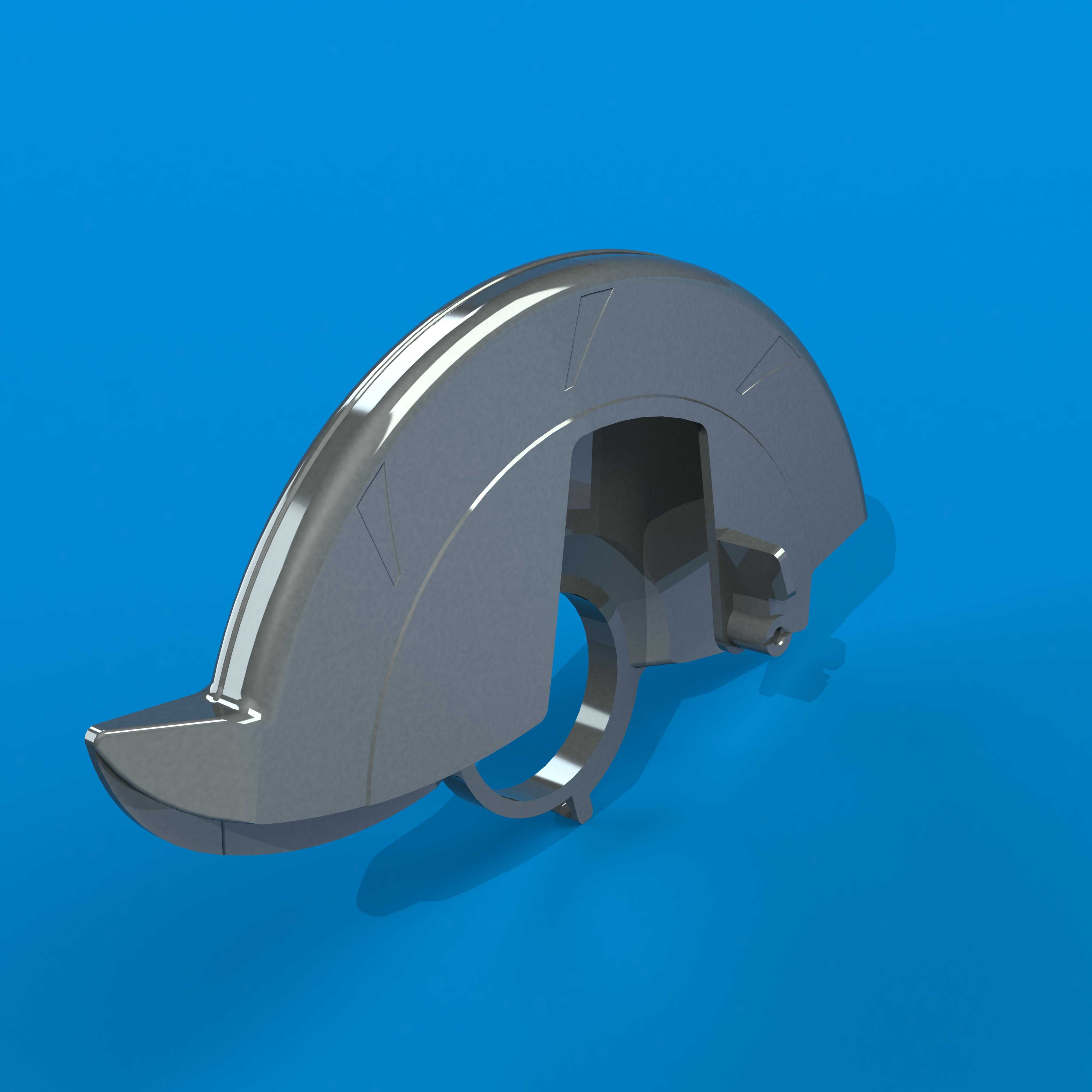

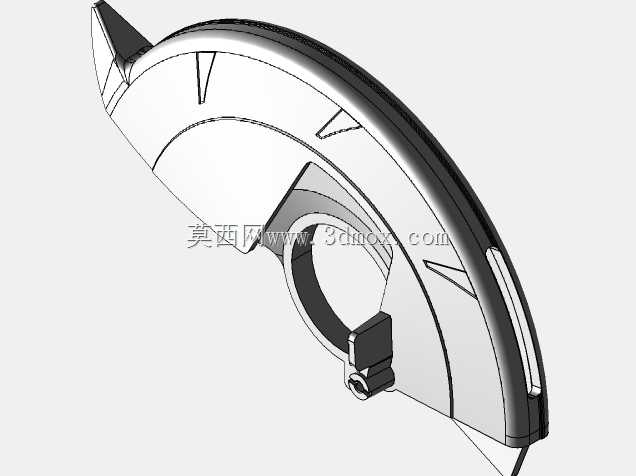

博世PKS55电动工具防护护罩结构

　　在手持电动切割类工具的实际作业场景里，这类弧形护罩是直接关系操作安全的核心外露部件，日常多用于家装木作裁切、现场型材修边、小型五金件切割等高频手持作业工况，作业过程中会持续接触高速飞溅的切屑、偶发的工件崩边冲击，同时还要适配工具作业时的角度偏转需求，不能干涉锯片/切割片的正常进给路径。

　　从实际功能逻辑来看，这个护罩首先承担的是物理阻隔作用，作业时切割区域的高速切屑会沿着护罩的弧形内壁导向排出，避免直接飞溅到操作者手部、面部区域，同时当工具临时搁置在工件表面时，护罩会先接触工件表面，避免外露的切削刃直接磕碰硬质台面造成刃口崩损，也能防止误触启动时切削刃直接接触非作业面。其次这个护罩集成了复位联动的结构支点，内侧的环形挂耳是和护罩复位扭簧配合的安装位，作业时护罩被工件推开后，扭簧会沿着这个环形支点带动护罩自动回位，完全覆盖切削刃，不需要操作者手动复位，减少操作间隙的安全隐患。

　　从设计思路上拆解的话，整体采用大弧度流线型外轮廓，首先是为了适配切割作业时的摆角范围，护罩的弧形曲率和切削刃的旋转轨迹做了等距间隙设计，单边预留1.2-1.8mm的安全间隙，既不会在护罩摆动时和切削刃发生剐蹭，也不会因为间隙过大导致切屑从缝隙中飞溅出来。护罩外侧的加强筋是沿着弧形走向做的一体化凸起，不是后期加装的结构，这种设计可以在不增加整体壁厚的前提下提升护罩的抗冲击性能，毕竟作业过程中很容易出现护罩磕碰工件、边角的情况，如果壁厚均匀无加强，很容易在磕碰后出现变形卡滞，导致护罩无法正常回位，埋下安全隐患。内侧的卡扣式安装位是和工具头壳的定位槽直接配合的，不需要额外的紧固件做周向固定，装配时只需要对准定位槽推入，再通过中心的环形挂耳穿入复位销轴就可以完成固定，装配步骤少，后期维护更换时不需要拆解整个工具头壳，现场作业人员用简单的工具就可以完成配件更换。

　　关于安装边界和尺寸适配，这个护罩的整体外轮廓最大回转半径和对应型号电动工具的切削刃最大切割深度做了匹配，当护罩完全回位时，护罩的最下沿会低于切削刃最下沿2-3mm，保证工具搁置时切削刃不会直接接触支撑面。内侧环形挂耳的内径和复位销轴的外径采用间隙配合，配合公差控制在H8/f7区间，既保证护罩摆动时没有明显的旷量，也不会因为公差过小导致灰尘、切屑进入后出现卡滞。护罩和头壳配合的卡扣位做了15度的导入斜角，装配时可以快速对准定位，不需要反复调整位置，卡扣的卡合量控制在1.5mm，既保证使用过程中不会因为振动导致卡扣松脱，也能在需要拆卸维护时用一字螺丝刀轻轻撬动就可以脱开，不会因为卡合量过大导致拆卸时撬断卡扣。

　　实际选材上这类护罩一般采用增韧型尼龙材质，兼顾抗冲击性能和耐磨性能，作业过程中切屑持续冲刷护罩内壁，普通材质很容易在短时间内被磨出沟槽，导致切屑排出方向紊乱，增韧尼龙的自润滑性也能减少切屑在内壁的粘附，尤其是裁切木材时产生的木粉不会大量堆积在护罩和头壳的配合间隙里，降低卡滞的概率。护罩的表面做了哑光处理，避免作业时照明光线在护罩表面产生反光，干扰操作者对切割标线的观察，这个细节是很多非原厂配件容易忽略的点，亮面护罩在强光下作业时的反光很容易导致操作者看错切割线，出现裁切偏差。
