博世PKS55手持切割设备旋钮锁止组件

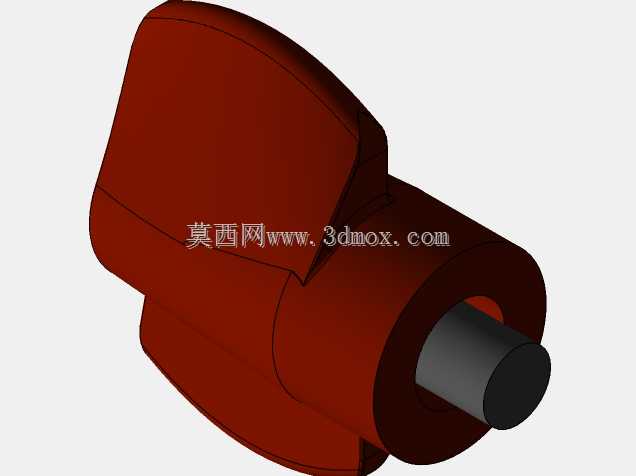

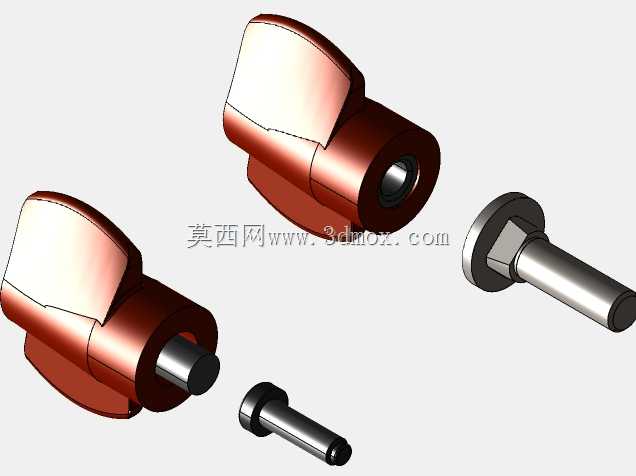

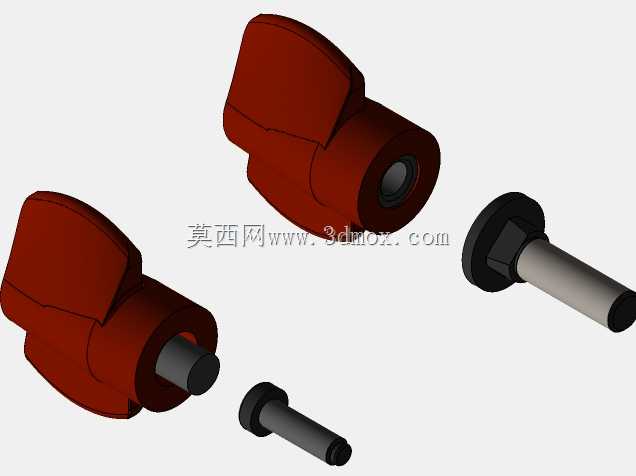

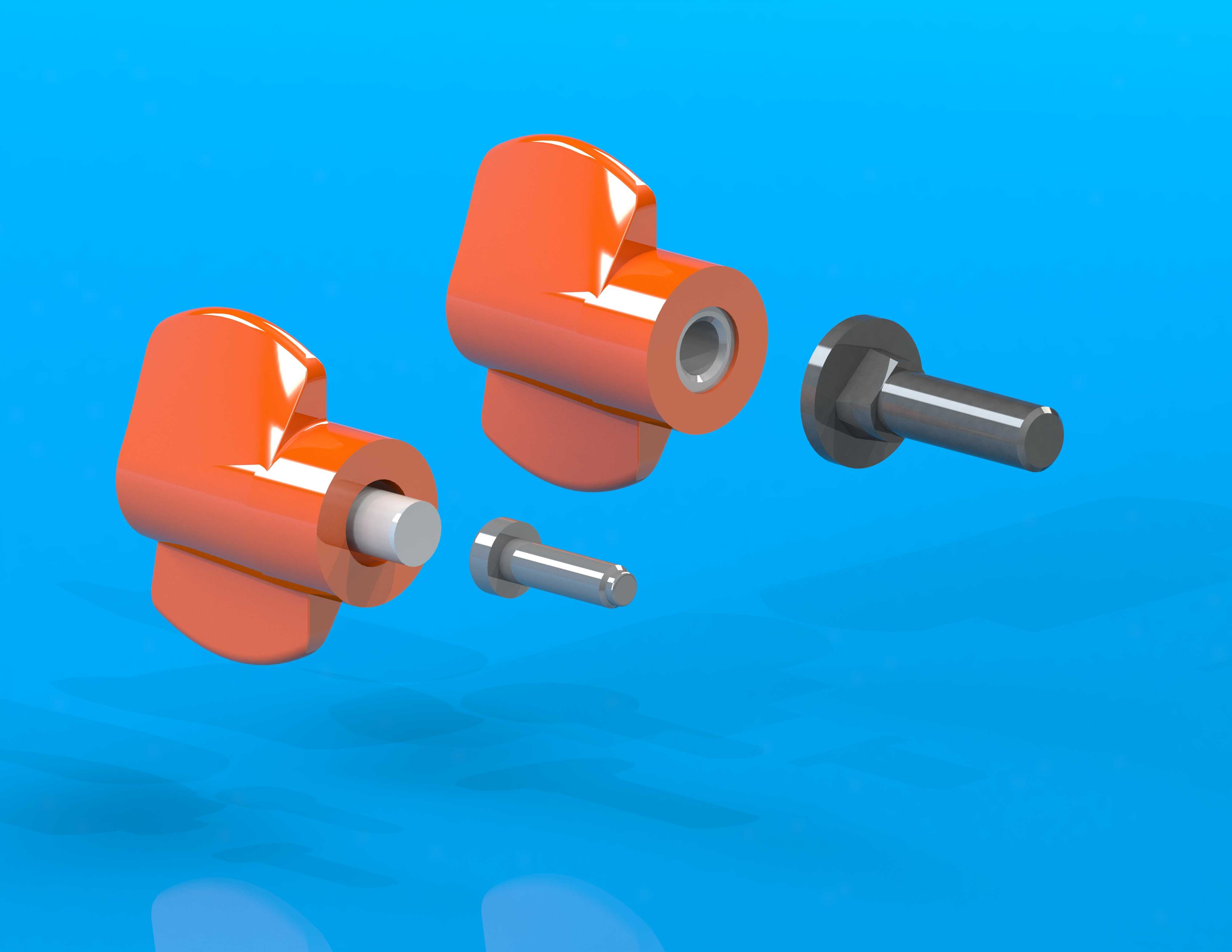

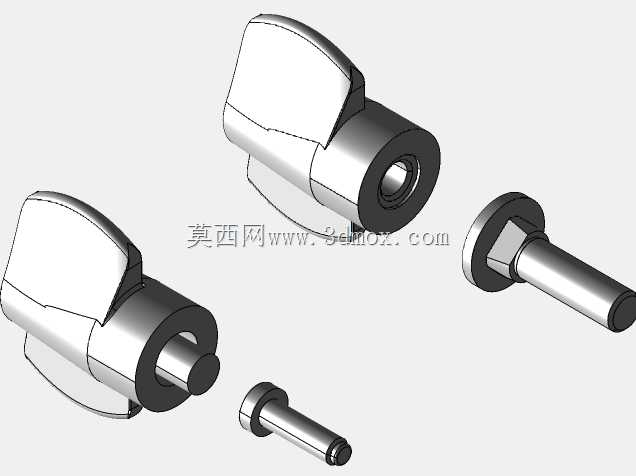

　　这套组件是手持电动切割设备上的操作调节锁止结构，主要适配博世PKS55系列手持圆锯类切割工具，日常在木工作业、家装板材裁切、现场装修施工场景中高频使用，负责切割深度调节、角度档位锁定的核心操作功能，是手持切割设备上操作人员直接接触的高频交互部件。从实际使用场景来看，手持切割设备作业时，操作人员需要频繁调整切割深度与底板倾斜角度，调整到位后需要可靠的锁止结构固定档位，避免作业过程中档位偏移引发切割尺寸偏差，甚至带来操作安全隐患，这套组件就是承担该锁止功能的核心操作件。组件包含两个带握持翼型结构的旋钮主体、两个不同规格的锁紧螺栓，其中大尺寸旋钮对应深度调节锁止位，小尺寸旋钮对应角度调节锁止位，螺栓穿入旋钮中心的嵌装金属衬套内，

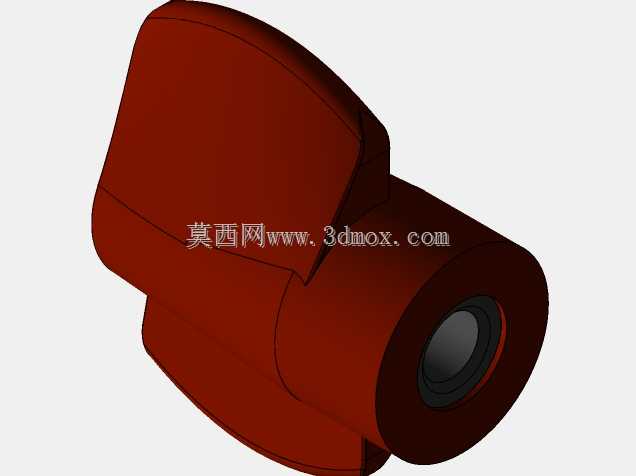

　　与设备基座上的螺纹孔配合，旋紧时通过旋钮端面与设备调节槽的压紧力实现档位固定。设计上采用翼型捏持结构，不需要额外辅助工具，操作人员佩戴劳保手套也能直接施加足够的旋拧力矩，旋钮主体采用工程塑料包覆金属嵌件的结构，外层塑料做了弧面过渡处理，边缘无锐边，长时间握持操作不会硌手，中心嵌装的金属衬套与螺栓配合，避免塑料螺纹反复旋拧出现滑牙失效，大幅提升部件的使用寿命。从安装边界来看，大旋钮主体的外径适配设备机壳上的调节槽宽度，旋紧时端面的压紧区域完全覆盖调节槽的接触面，不会出现压偏、打滑的情况，配套的长螺栓长度匹配深度调节档位的最大行程，在最大切割深度档位下仍有足够的螺纹啮合长度，保证锁止可靠性；小旋钮配套的短螺栓适配角度调节座的螺纹深度，

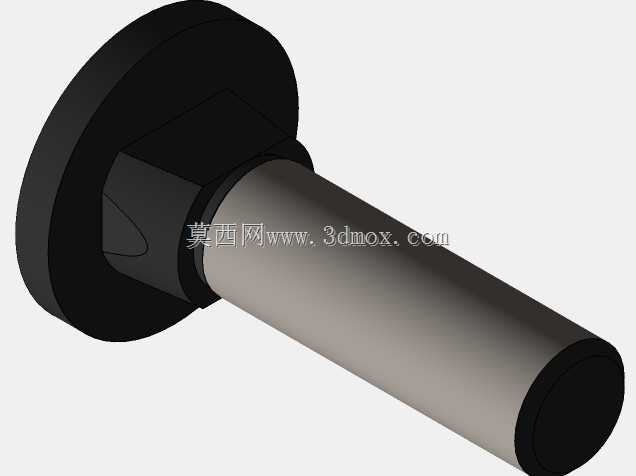

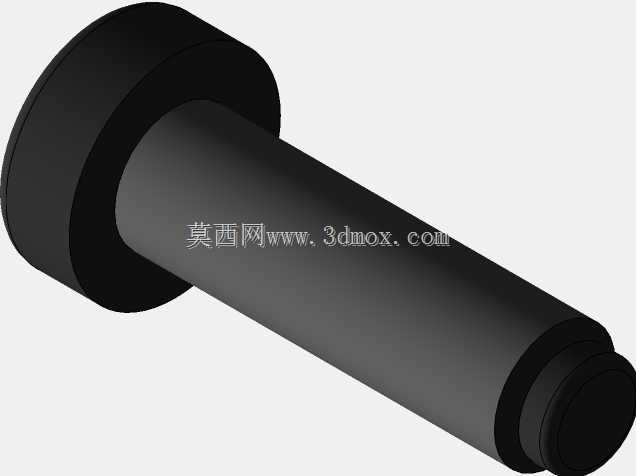

　　在0-45度倾斜角度调节范围内，螺栓不会与机壳内部的其他结构产生运动干涉。实际建模过程中，需要重点关注旋钮握持面的弧度设计，要匹配普通人手指捏持时的接触面形态，保证施力时的力矩传递效率，同时金属嵌件与塑料主体的结合位置要做止转结构设计，避免旋拧过程中嵌件与塑料主体出现相对转动，导致锁止失效。螺栓部分采用标准外六角头与光杆段结合的结构，六角头嵌入旋钮内部的定位槽内，旋拧旋钮时可以同步带动螺栓转动，不需要额外固定螺栓头，提升装配与操作的便捷性。这类手持工具的操作部件，设计时需要平衡操作手感、结构强度与装配效率，外层塑料选用耐冲击、耐磨损的工程塑料材质，跌落时不会出现开裂，日常接触木屑、粉尘也不会出现过快磨损，金属部件做防锈处理，

　　适配施工现场多粉尘、潮湿的复杂作业环境。从结构受力角度分析，锁止时螺栓的轴向压紧力通过金属衬套传递到旋钮端面，塑料主体不直接承受轴向的锁紧力，只承受旋拧时的周向力矩，这样的结构设计可以避免塑料部件长期受力出现蠕变失效，保证锁止力的长期稳定性。旋钮的翼型突出高度做了限制，不会突出机壳轮廓过多，避免作业过程中被外物勾挂导致意外松脱，同时突出高度又能保证足够的捏持力矩，操作人员不需要施加过大的握力就能达到要求的锁止扭矩。两个旋钮的外形做了差异化设计，大旋钮的翼型尺寸更大，对应需要更大锁止力的深度调节位，小旋钮尺寸稍小，对应锁止力需求稍低的角度调节位，操作人员凭手感就能区分两个调节位，不需要目视确认就能完成操作，提升现场作业的操作效率。建模时需要注意各部件的配合公差，金属嵌件与塑料主体的配合采用过盈配合加止转卡槽的结构，螺栓与衬套的配合采用间隙配合，保证螺栓转动顺畅无卡滞，旋钮端面与设备调节槽的接触面做平面度处理，压紧时受力均匀，不会出现局部压痕导致锁止不牢的问题。
