环形鼓风送风管道结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:446993
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计
  • 环形鼓风送风管道结构设计

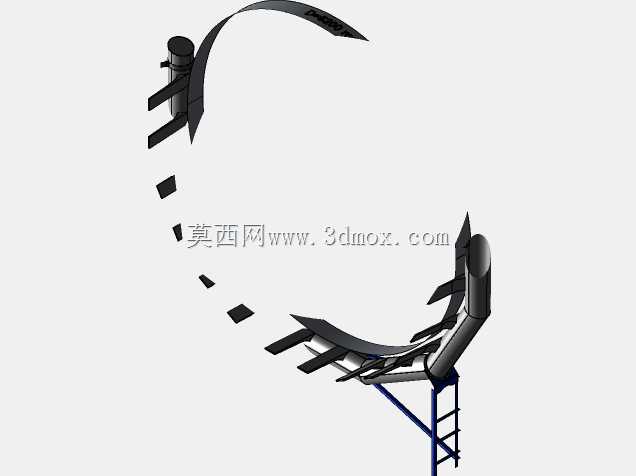

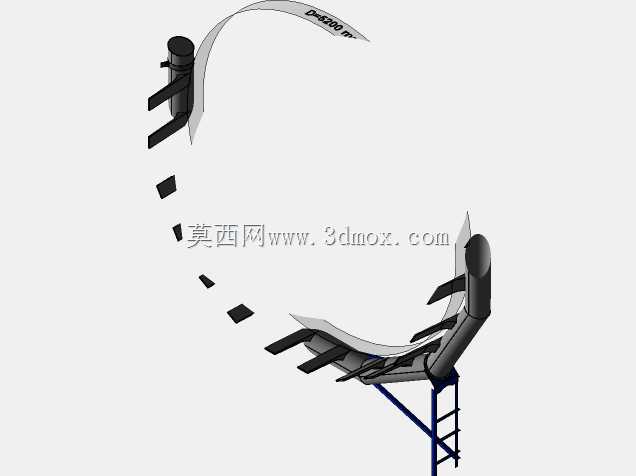

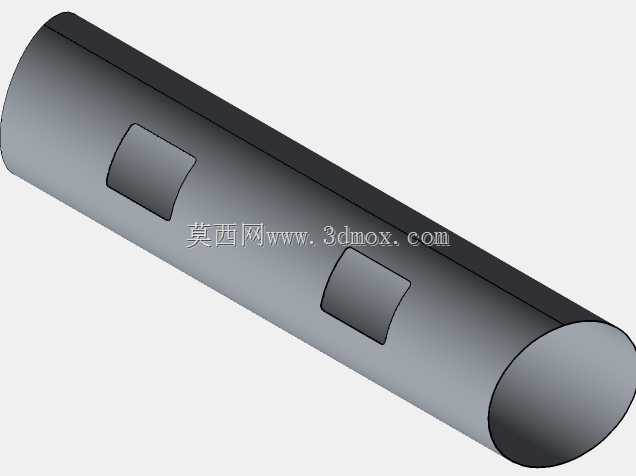

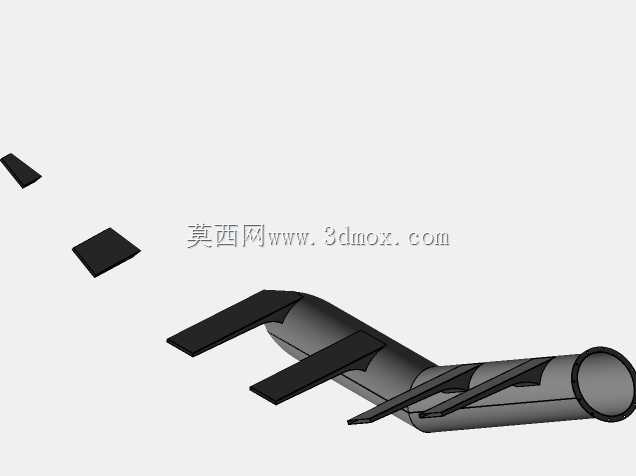

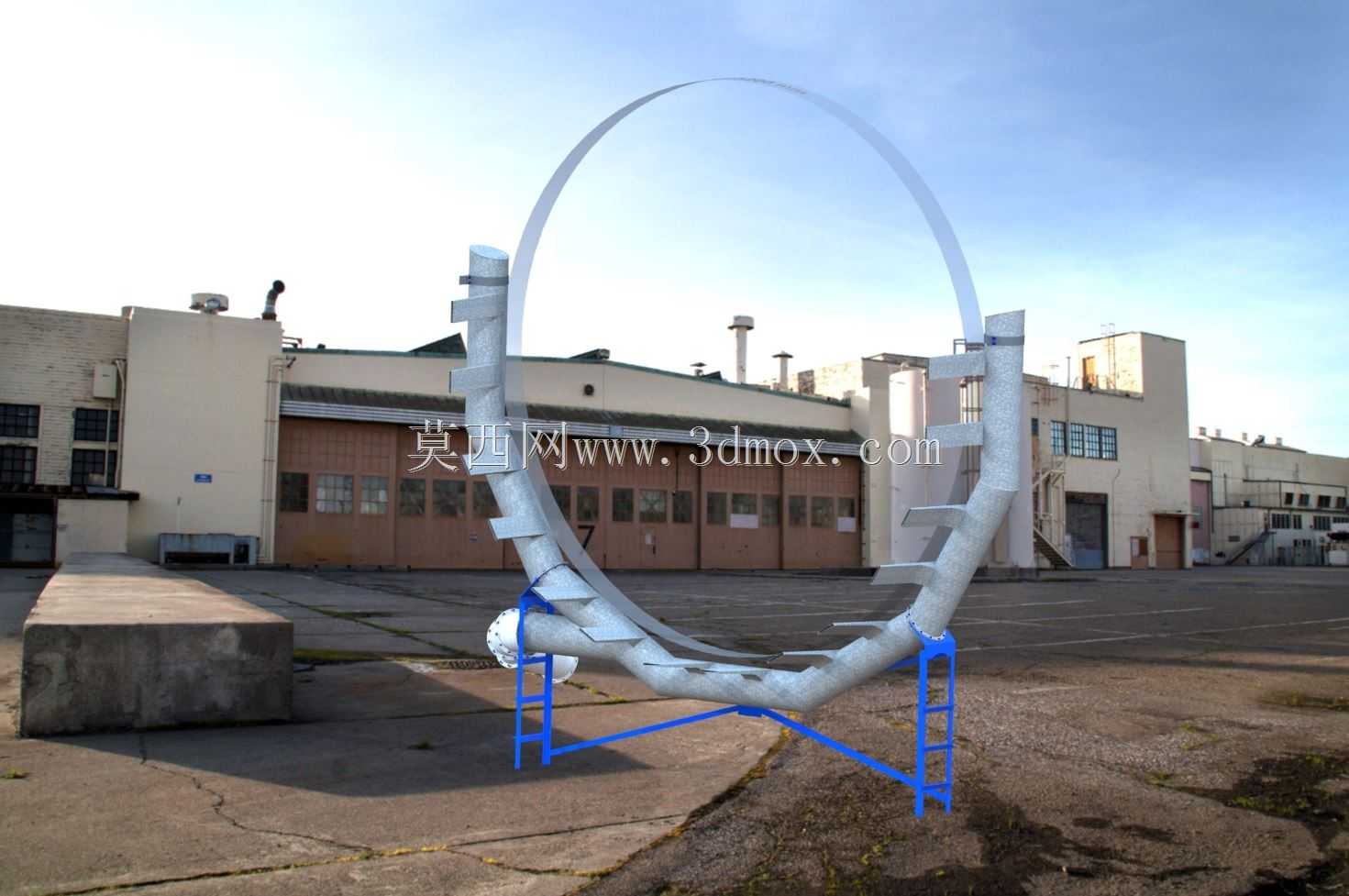

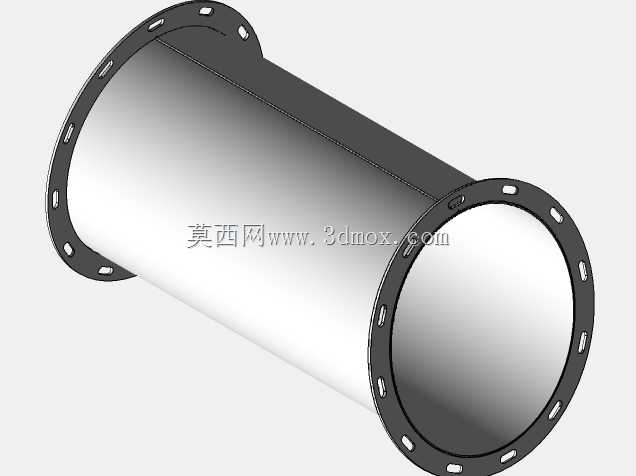

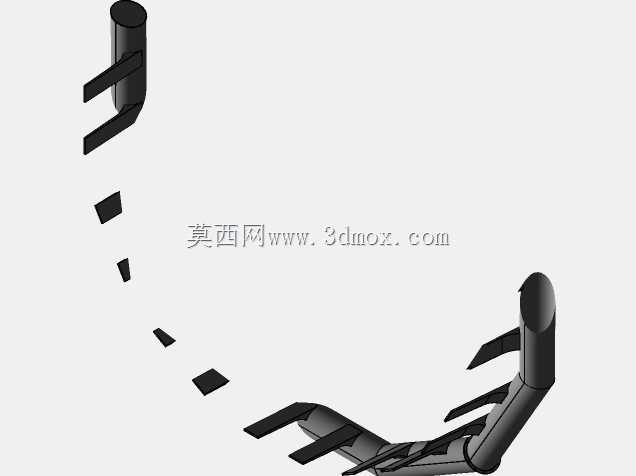

  这套环形鼓风送风结构,主要面向工业厂区内需要周向均匀送风的作业场景,常见于大型构件表面吹扫、环形工位冷却、露天作业区定点除尘送风这类工况,区别于常规直段送风管道只能覆盖单侧区域的局限,整圈环形的风道结构可以沿着环形轨迹均匀布置出风口,实现360度范围内的无死角气流覆盖。从结构布局来看,主体风道采用大曲率环形弯管拼接成型,每一段管段之间采用法兰对接密封,避免送风过程中出现风压泄漏损失,风道外侧沿着环向等距布置阶梯式导流出风口,每个出风口的朝向都经过角度校准,能够让鼓入的气流沿着预设方向射出,覆盖环形区域内侧的全部作业面。支撑结构采用分体式三角支架设计,支架底部设置落地安装脚,可通过膨胀螺栓直接固定在混凝土地面,

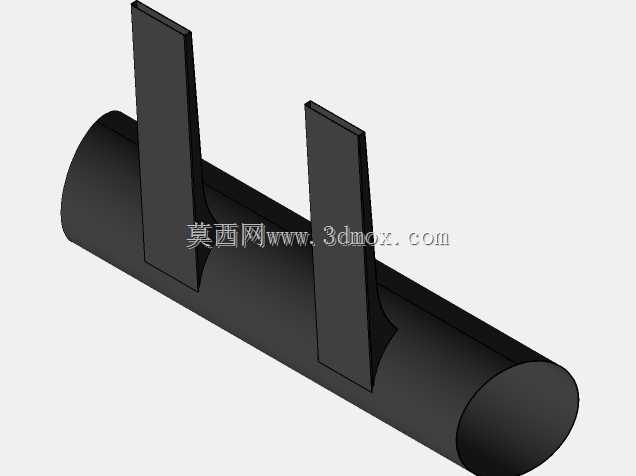

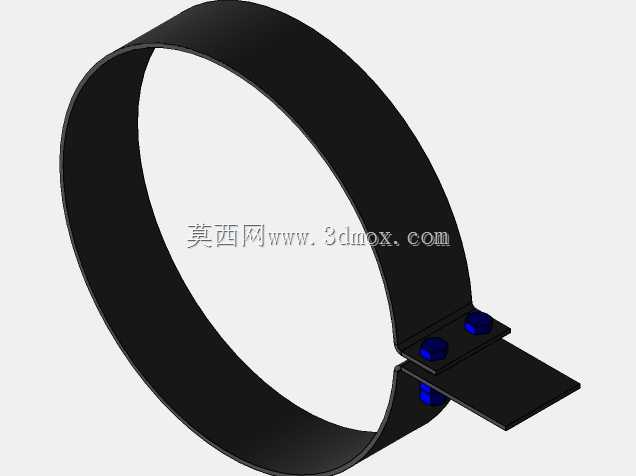

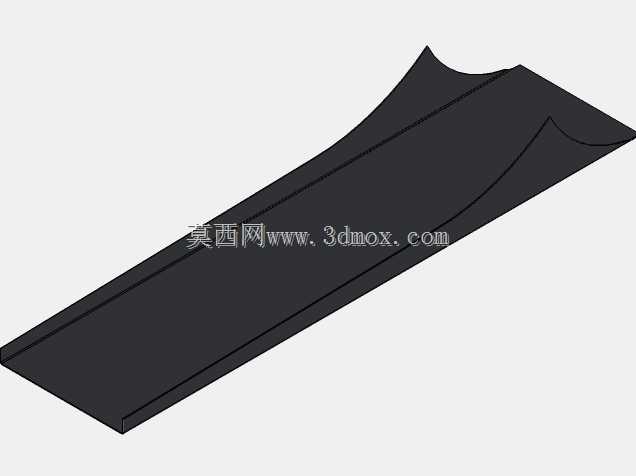

  支架与环形风道之间采用抱箍式连接,既可以保证风道安装后的稳定性,也能在后期维护时快速拆卸单段管段,不需要整体拆解风道结构。设计过程中首先根据送风覆盖范围确定环形风道的整体直径,环体的中心高度匹配常规作业面的吹扫高度,避免气流过高出现飘散、过低无法覆盖目标区域的问题,风道的管径根据设计送风量和风压损失计算确定,每段弯管的曲率半径统一,减少气流在弯管处流动时产生的局部阻力,降低风机的工作负载。出风口的阶梯式结构设计,是为了对流出风道的气流做初步整流,减少气流射出后的扩散角,让气流能够以更集中的状态到达目标作业面,提升吹扫或者冷却的实际效果,每个出风口的端部都预留了外接导流罩的安装位,可以根据实际作业需求加装不同角度的导流配件,

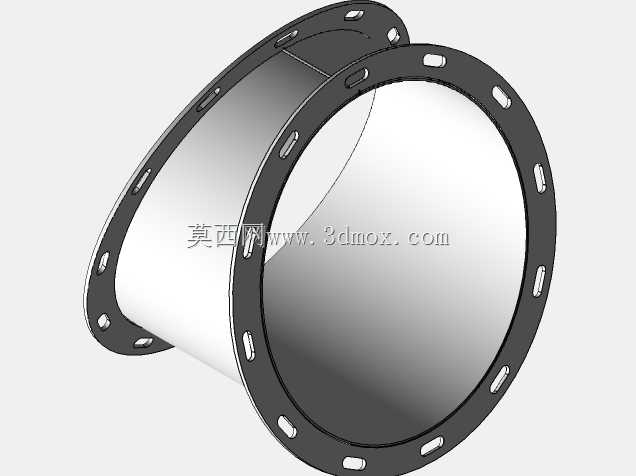

  调整气流的覆盖宽度。安装边界方面,整套结构的地面投影为正圆形,支架向外延伸的支撑脚不超出环形风道的外轮廓太多,不会占用过多的厂区地面空间,风道的最低处设置有排污接口,长期使用后管道内积存的冷凝水或者杂物可以从该接口排出,不需要拆开管段清理。风道入口设置在环体的侧下方,采用渐扩管结构连接外部鼓风设备,能够让鼓入的气流更平缓地进入环形风道,减少入口处的紊流噪音,同时让气流在环体内更均匀地分配到各个出风口,避免距离入口近的出风口风量过大、远端出风口风量不足的问题。在实际工业应用中,这类环形送风结构常配套在大型环形焊接工位、环形构件喷涂吹扫工位、露天设备周向冷却工位使用,相比多组直管道拼接的送风方案,整体结构更紧凑,送风均匀性更好,

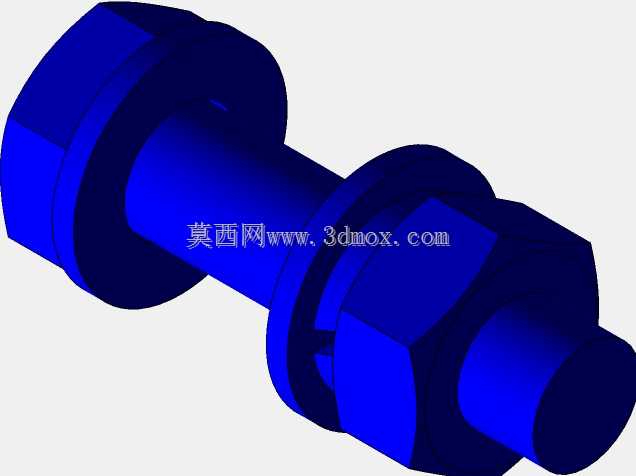

  安装后的维护工作量也更低。结构建模过程中,所有管段的拼接位置都做了止口定位设计,现场安装时不需要反复调整对位,只需要将管段顺着止口对接后紧固法兰螺栓即可,支架的高度也预留了一定的调节余量,可以根据现场地面的实际平整度做微调,保证环形风道整体处于水平状态,避免因为风道倾斜导致内部积液无法从排污口顺利排出。风道的壁厚根据输送风压的数值做了匹配选型,正常工业吹扫风压下不会出现管体变形的问题,支架的型材规格也经过承重校核,除了承受风道自身的重量外,还能抵抗露天厂区常见的侧风载荷,不会出现支架晃动或者风道移位的情况。
