圆盘式工业加热电炉结构设计

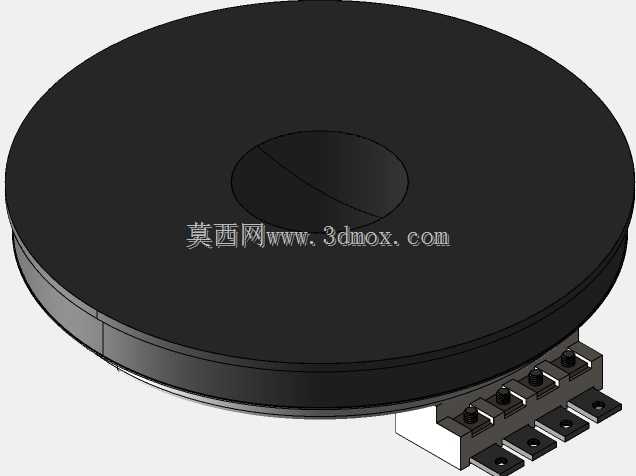

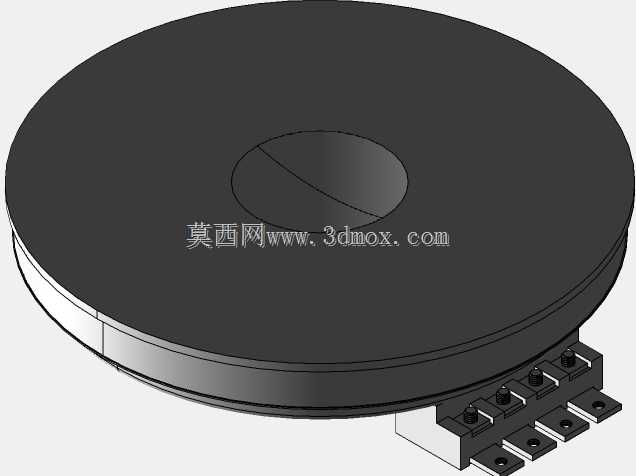

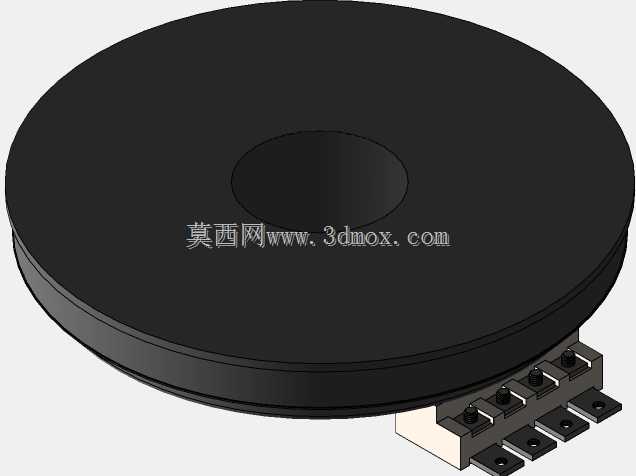

　　这款圆盘式加热电炉的结构设计，首先要匹配工业场景里小范围定点加热、实验台恒温加热、小型工件预热的实际使用需求，日常在实验室样品加热、小型五金件热处理预热、电子元器件焊接辅助加热这类场景里，这类圆盘结构的电炉比方形炉的受热均匀度表现更好，圆形发热面的温度场分布没有边角的热损耗死角，能让放置在盘面的工件各区域接收到的热辐射量差值控制在更小范围内。从结构设计逻辑来看，整体采用薄圆盘式的主体外壳，外壳边缘做了小弧度的收边处理，既可以提升薄壳体的结构刚性，避免冲压成型后的壳体边缘出现形变翘边，也能在日常取放工件时减少尖锐边角的磕碰风险，盘面中心预留的圆形凹陷区域，是用来定位放置标准尺寸的坩埚、加热容器的，能避免容器在加热过程中出现滑动偏移，

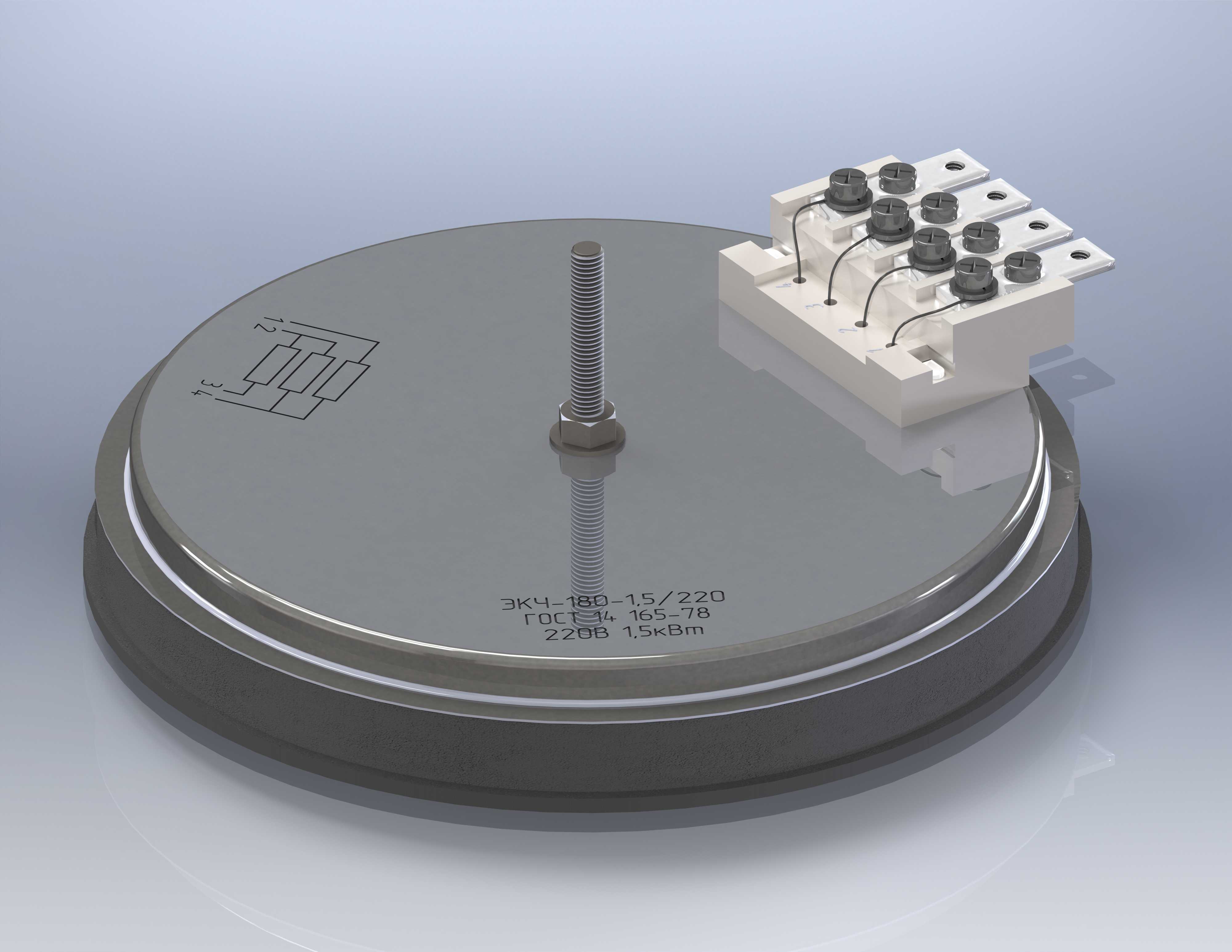

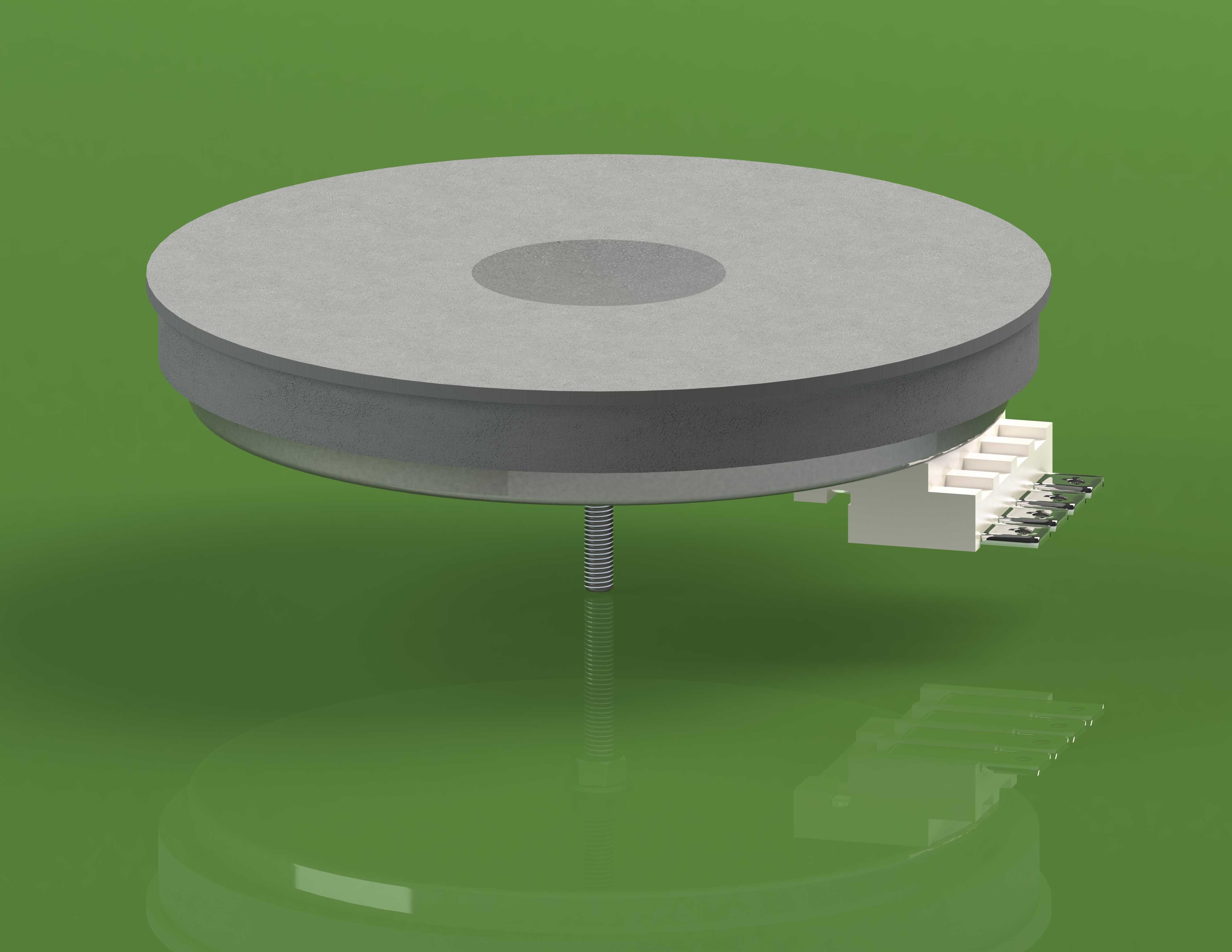

　　适配多数常规实验室加热容器的底部定位需求。炉体侧方伸出的白色接线端子座，采用多引脚的插拔式接线结构，设计时特意将接线座布置在炉体侧方而非底部，一方面可以避免底部的热量直接传导到接线端子处加速绝缘件老化，另一方面侧方接线的方式在设备安装到工作台架上时，不需要预留底部的走线空间，能压缩整体的安装高度，适配台面嵌入式安装的场景需求。炉体底部中心伸出的螺杆结构，是整个炉体的安装固定结构，安装时只需要在安装台面开出对应直径的过孔，将螺杆穿过孔位后用螺母锁紧即可完成固定，不需要额外制作复杂的安装支架，这种中心固定的方式，能让炉体的受热膨胀量沿着径向均匀释放，不会因为多点固定的约束导致炉体受热后出现形变翘曲，影响盘面的平面度。在功能结构的排布上，

　　发热组件被完全封装在圆盘壳体内部，盘面采用导热性良好的金属平板作为热传导面，内部的发热丝采用环形排布的方式，和盘面的圆形轮廓匹配，从中心到边缘的发热丝密度做了梯度调整，弥补边缘区域散热快带来的温度差，保证整个盘面的温度均匀性。接线端子座内部的引脚和内部发热组件的连接采用高温导线，导线外层的绝缘层可以耐受长期高温工作环境下的老化，避免出现绝缘失效短路的问题，端子座的外壳采用耐高温的绝缘工程塑料制作，既可以隔绝接线部位和金属炉体之间的导电风险，也能阻挡外部的灰尘、溅落的液体进入接线部位引发故障。从安装边界尺寸来看，整体圆盘的外径尺寸适配常规小型加热工位的空间需求，安装时只需要预留比炉体外径大10毫米左右的操作空间即可，

　　底部螺杆的长度可以适配不同厚度的安装台面，从10毫米厚的实验台面板到30毫米厚的设备安装钢板都可以通过调整螺母位置完成锁紧固定，接线端子座伸出炉体侧面的长度控制在合理范围，不会因为伸出过长导致日常操作时被磕碰损坏，端子座上的引脚间距符合常规工业接线的安全间距要求，接线后不需要额外做绝缘隔离处理就能满足电气安全要求。实际使用过程中，这种圆盘电炉的盘面可以承受一定重量的工件放置，壳体的结构强度可以支撑常规加热场景下的工件载荷，不会因为放置较重的加热容器出现盘面凹陷变形，底部的中心固定结构可以承受一定的侧向力，在取放工件时的轻微磕碰不会导致炉体出现松动偏移。设计时还考虑了日常维护的便利性，整个炉体的壳体采用卡扣加少量螺丝的固定方式，需要更换内部发热组件时，只需要拆开底部的固定螺丝就能打开壳体完成维护，不需要破坏整体的安装结构，接线端子座采用模块化设计，若是接线部位出现烧蚀损坏，可以单独更换端子座而不需要更换整个炉体，降低后期的维护成本。在热传导的细节处理上，壳体内部在发热组件和外壳侧壁之间预留了一定的空气隔热层，减少热量向外壳侧壁的传导，让更多的热量集中向上传递到盘面，提升热效率的同时也能降低炉体侧面的温度，避免操作人员误触侧面造成烫伤。
