金属可调节桌脚支撑紧固结构

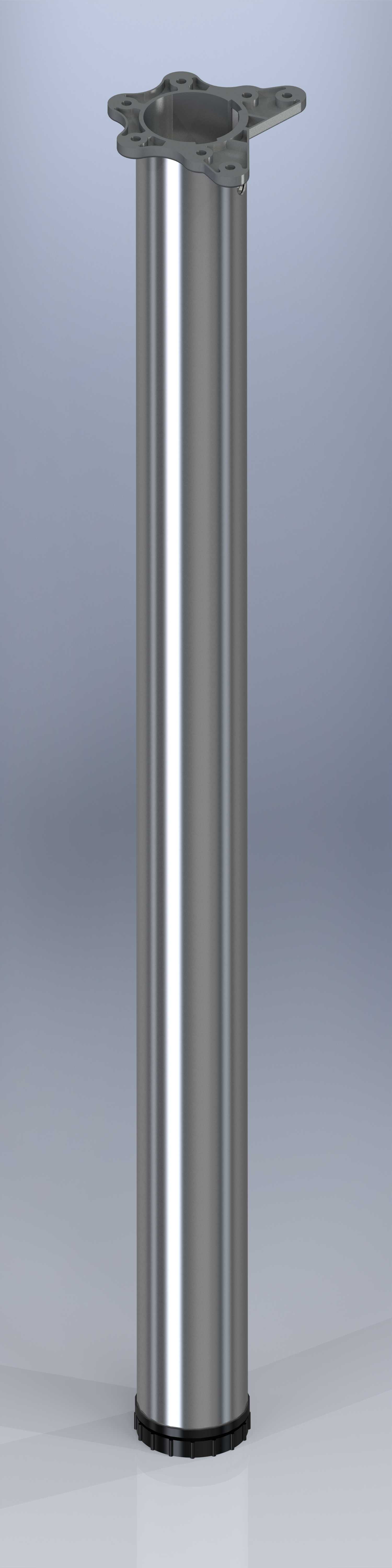

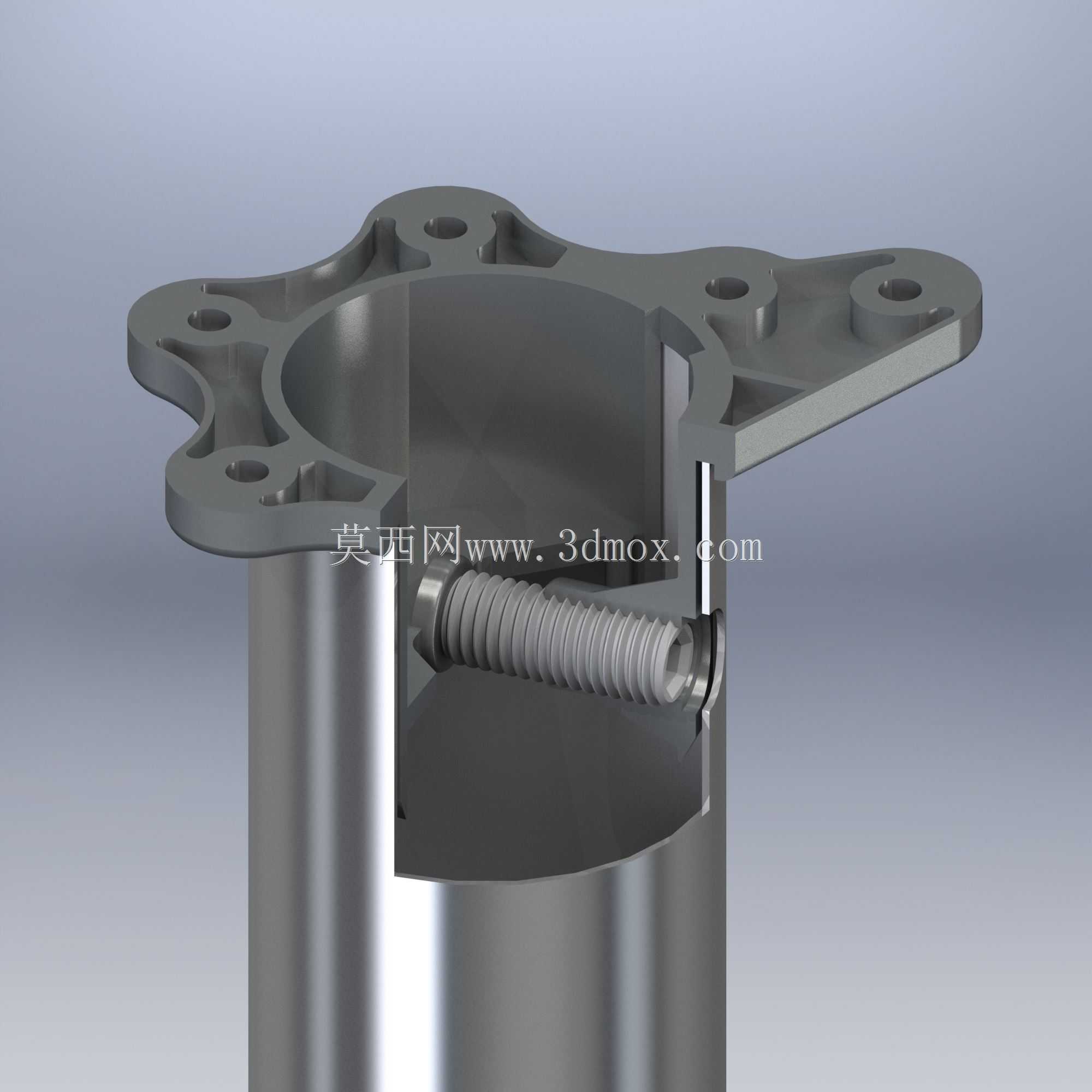

　　日常商用与工业场景里的工作台、操作台、重型置物架，乃至部分生产线上的工位辅助台架，往往会因为地面平整度偏差、长期承重后的局部形变，出现台面倾斜、放置不稳的问题，这类金属调节桌脚就是为解决这类支撑调平需求设计的结构件。从结构剖面能看到，整个构件分为上部安装法兰、中部支撑套筒、内置调节顶紧螺杆三个核心部分，上部的法兰盘做了五处带安装孔的延伸耳位，每个耳位的孔位都做了沉台设计，安装时螺丝可以完全沉入沉台内，不会突出法兰表面影响台面贴合度，五孔的分布设计相比常规三孔、四孔法兰，在承受偏载时的受力分布更均匀，哪怕台面单侧放置较重的工件、工具，也不会因为局部应力集中导致法兰变形或者安装孔开裂。中部的支撑套筒采用薄壁圆管结构，

　　在保证足够轴向支撑强度的前提下，尽可能降低了构件自身重量，套筒内壁做了光滑处理，和上部法兰的连接位置做了一圈加厚的过渡圆角，避免应力集中在焊接接缝位置，长期承重下不会出现焊缝开裂的问题。内置的M6调节螺杆横向穿设在套筒上部的开孔位置，螺杆的端部直接顶紧插入套筒内部的上支杆外壁，这种侧顶紧的调节方式相比传统底部旋转调节的桌脚，不需要蹲伏到地面转动脚杯，只需要在台架侧面就可以操作扳手松紧螺杆，调整支杆插入套筒的深度来完成整体高度调节，调平完成后拧紧螺杆就可以靠螺纹的自锁力和顶紧摩擦力固定支杆位置，哪怕台架承受频繁的振动载荷，比如生产线上的检测台、打磨工位台，也不会出现支杆下滑、高度偏移的问题。在安装边界上，

　　上部法兰的外径适配常规50mm直径的桌腿安装位，五个安装孔的孔距适配市面上多数商用工作台、金属货架的底部安装孔位，不需要额外打孔改造就可以直接替换原有损坏的支撑脚；套筒的内径可以适配直径40mm的金属圆管支杆，调节行程覆盖60mm范围，足以应对绝大多数地面不平导致的高度差补偿需求，不管是环氧地坪的车间、铺有地砖的办公区，还是有轻微坡度的仓储区域，都可以通过这个调节结构把台面调整到水平状态。设计时特意在螺杆和套筒的接触位置做了加厚的衬套，避免长期顶紧摩擦导致套筒壁磨损，螺杆的端部做了圆弧钝化处理，顶紧支杆时不会在支杆外壁压出明显凹痕，后续需要再次调整高度时，支杆也可以顺畅在套筒内滑动，不会因为凹痕卡滞。

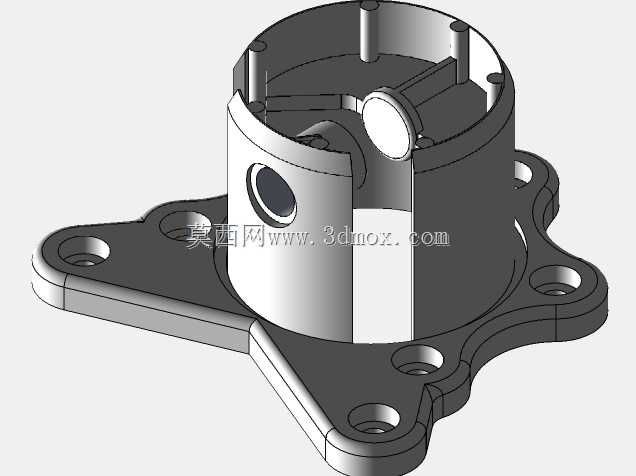

　　这类支撑结构除了用在常规桌台之外，也可以适配小型设备的机脚支撑，比如台式钻床的辅助支撑、小型输送线的可调支脚，相比铸铁材质的固定脚杯，这种侧顶紧的结构调节效率更高，承重能力也能满足多数轻型、中型台架的需求，单支脚的额定静承重可以达到150kg，四个一组使用时完全可以支撑总重600kg以内的台架或者设备。在建模细节上，法兰盘的每个延伸耳都做了拔模斜度，适合压铸或者钣金冲压加工，套筒和法兰的连接焊缝做了连续满焊的结构示意，调节螺杆的螺纹细节、头部的内六角驱动位都做了还原，方便后续做工程出图、装配模拟时直接调用，不需要再重新绘制标准件细节。
