博世PKS55电锯升降挡板结构设计

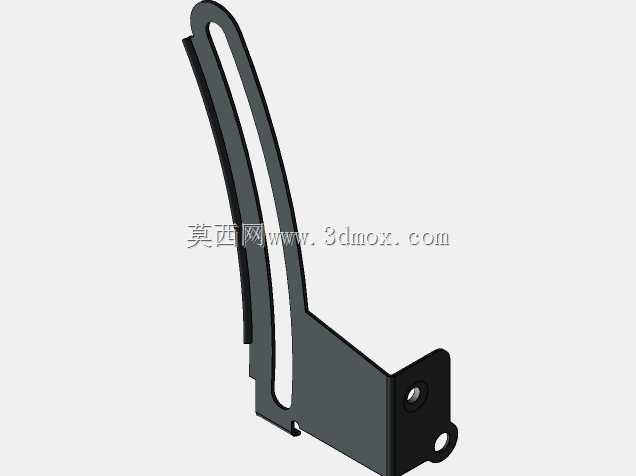

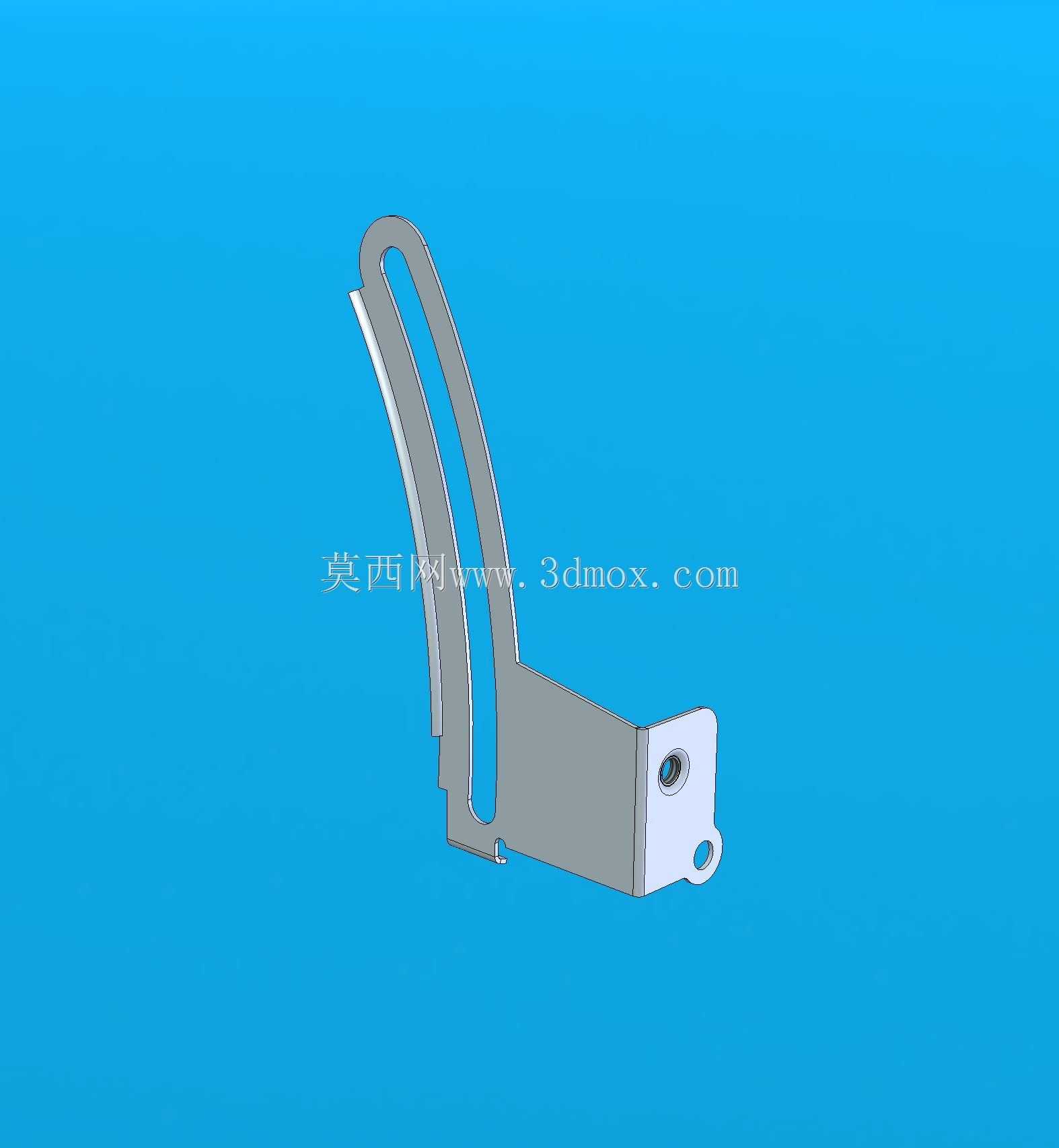

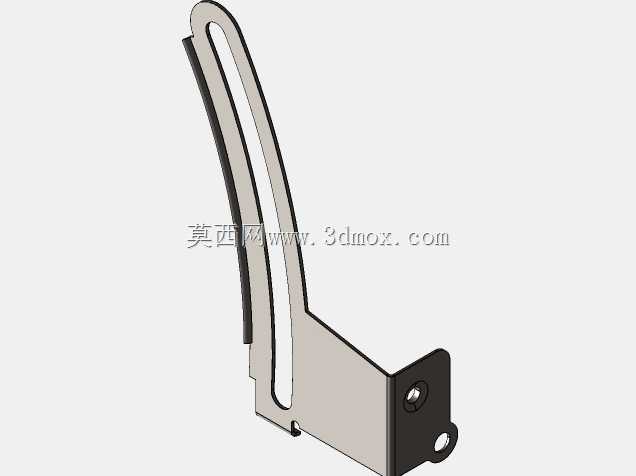

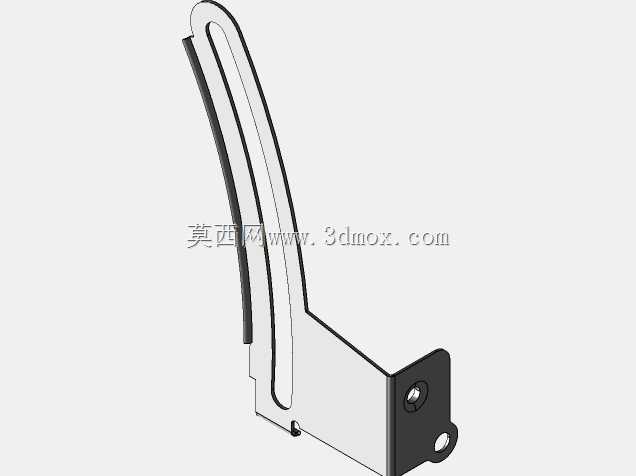

　　这款构件是手持圆锯类电动工具的核心功能配件，对应适配博世PKS55系列手持电锯的升降调节工位，日常在手持板材切割作业场景中承担切割深度限位、锯片防护遮挡的双重作用，是手持电动工具安全防护与功能调节模块里不可缺失的冲压钣金件。从实际作业场景来看，家装木工作业、现场板材裁切、小型五金加工工位里，操作人员调整电锯切割深度时，就是通过该挡板的弧形滑槽与机身锁紧结构配合，滑动调整挡板伸出长度，以此限定锯片露出底座的高度，实现不同厚度板材的切割深度控制，避免锯片过度伸出引发的安全隐患，同时在非切割状态下，挡板可覆盖外露的锯片侧边，降低误触风险。从结构设计思路上看，整体采用一体化冲压折弯成型工艺，主体长弧形臂身的弧度完全匹配锯片旋转的外轮廓轨迹，

　　确保挡板在升降滑动全程不会与高速旋转的锯片发生运动干涉，臂身上开设的长条形滑槽是调节行程的核心结构，滑槽的长度直接对应切割深度的调节范围，设计时需要严格匹配机身锁紧旋钮的安装位置，保证滑动过程顺畅无卡滞，同时锁紧后能提供足够的夹持力，避免作业过程中挡板移位导致切割深度偏差。构件末端的安装座采用直角折弯结构，上面开设的两个安装孔分别对应锁紧固定与定位销配合，其中带衬套的孔位是与机身调节机构的铰接点，另一处腰型孔用于适配装配公差，抵消钣金冲压与机身注塑件的累积误差，降低装配难度。从安装边界来看，该构件安装于电锯锯片护罩与底座之间的调节工位，安装后弧形臂身始终贴合锯片外侧的护罩内壁滑动，

　　折弯安装座的端面与机身调节支架的贴合面平面度要求控制在0.1mm以内，避免滑动时出现偏摆卡顿；臂身的厚度采用1.5mm冷轧钢板冲压成型，兼顾结构强度与轻量化需求，表面经过电泳防锈处理，适配工地、家装等多粉尘、高湿度的作业环境，长期使用不会出现锈蚀卡滞的问题。实际使用过程中，该挡板的滑动阻尼需要控制在合理区间，既要保证操作人员单手即可推动调整深度，又要保证锁紧后不会因为作业振动出现自行滑移，因此滑槽的宽度公差、臂身与护罩的配合间隙都经过反复校核，弧形臂的曲率完全贴合锯片的圆周轨迹，在最大切割深度位置时，挡板下端刚好与电锯底座平面齐平，最小深度位置时可将锯片完全遮挡在护罩内部，满足不同厚度板材，从多层板、

　　实木板到薄铝型材的切割深度调节需求。不同于普通的平板防护件，这款升降挡板的弧形结构在设计时还考虑了排屑需求，臂身与锯片之间预留的均匀间隙可让切割产生的木屑顺着护罩的排屑通道顺利排出，不会因为挡板的存在造成木屑堆积卡锯，安装座处的翻边结构既提升了构件的整体刚性，避免长期受力出现臂身变形，又能在滑动过程中起到导向作用，与护罩内壁的导向筋配合，保证挡板全程沿固定轨迹升降，不会出现侧向偏移。
