工业控制用tr开关防护壳体结构

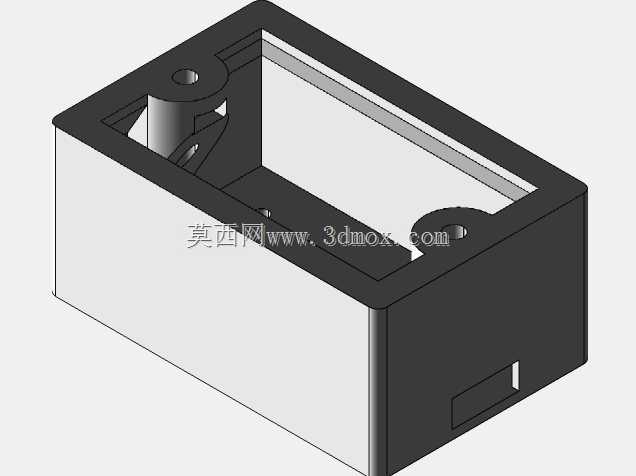

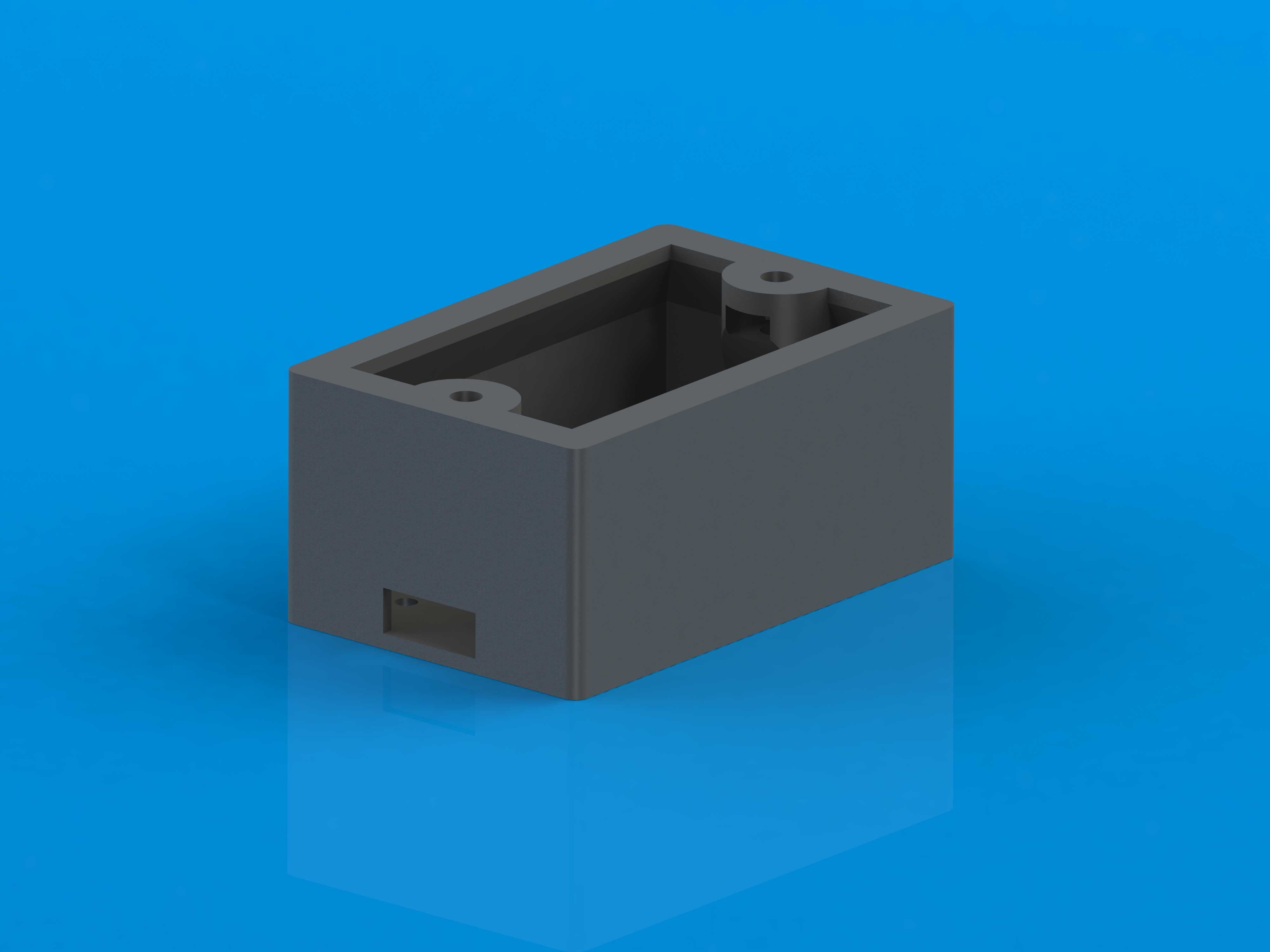

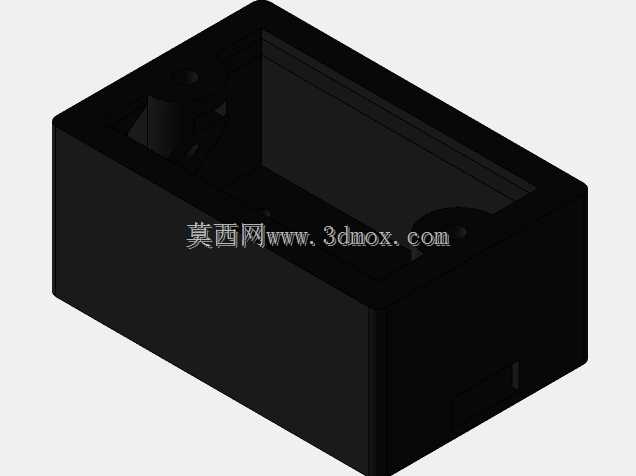

　　在低压工控回路的现场布线作业里，这类开关壳体是承载小型通断元件的核心防护载体，多数应用在车间工位旁的就地控制点位、小型设备的旁置操作单元，或是老旧产线改造时新增的支路开关安装场景，用来把裸露的接线端子、开关触头完全封闭在腔体内部，避免车间内的金属切削碎屑、冷却液飞溅、积尘堆积直接接触导电部件，同时也能防止运维人员误触带电部位引发安全隐患。从结构设计逻辑来看，这个壳体采用了一体式敞口型腔结构，侧壁做了均匀的壁厚过渡，没有出现突变的厚薄差，不管是采用注塑成型还是后续做3D打印打样，都能有效避免成型过程中的缩痕、翘曲问题，腔体内部的边角位置都做了小尺寸的圆角过渡，既可以减少成型时的应力集中，也能避免安装内部元件时尖锐边角划伤导线绝缘层。

　　壳体顶面的两个带孔凸台是专门为上盖安装预留的固定位，孔位的同轴度在建模时就做了公差约束，装配时可以直接用自攻螺丝或者配套的铜柱实现上盖与底座的紧密扣合，不需要额外加装固定支架，减少现场安装的配件数量。侧壁靠近底部的开槽是专门预留的线缆进出位，尺寸刚好适配常规的工控护套线，现场布线时可以直接从这个位置穿入线缆接在内部开关的接线端上，不需要额外在壳体上开孔，也能配合护线套实现线缆位置的固定，避免线缆被拉扯时接线端子松脱。考虑到现场安装的实际需求，壳体的底部型腔做了平整的安装基准面，不管是用螺丝固定在设备的钣金安装板上，还是用导轨卡扣卡在标准电气安装导轨上，都能保证贴合面没有间隙，不会因为长期设备振动出现壳体松动移位的情况。

　　腔体内部的空间预留做了精准的尺寸核算，除了可以容纳tr系列的小型开关本体，还预留了接线余量的空间，不会出现导线弯折半径过小导致的线芯断裂问题，同时内部的凸台高度刚好可以把开关本体架在合适的位置，让开关的操作柄能够对准上盖预留的操作孔位，不需要额外加装操作延长件。在实际选型适配的时候，需要注意这个壳体的外部安装边界尺寸，确认安装点位的预留空间能够容纳壳体整体，同时线缆进出口的位置要和现场布线的走向匹配，避免线缆出现过度弯折。壳体的材质适配范围比较广，做量产时可以选用阻燃ABS材料，满足电气部件的阻燃要求，打样阶段也可以用光敏树脂或者尼龙材料做小批量验证，结构本身不需要做复杂的抽芯结构，模具开模成本相对较低，

　　适合批量配套在小型工控设备里。不同于大型的配电柜结构，这类小型开关壳体更贴近现场的末端控制场景，设计时没有冗余的结构，所有的凸台、开槽、型腔尺寸都是围绕开关安装、布线、防护这三个核心需求做的匹配，没有多余的装饰性结构，完全服务于功能实现，在日常运维时，只需要拆下上盖的两个固定螺丝就能直接接触内部的开关元件，检修更换的操作效率很高，不需要拆解整个安装结构，适合车间现场的快速运维需求。
