带锁止斜面2.5毫米五路连接器接线座

　　在低压电控、小型电子设备内部布线、传感器信号转接这类场景里，接线连接的可靠性一直是结构设计里不能忽视的环节，尤其是设备存在小幅振动、拆装维护频次较高的工况下，普通直插式接线件很容易出现松脱、接触不良的问题，这款带锁止斜面的2.5毫米五路连接器接线座，就是针对这类痛点做的结构优化设计。

　　从实际使用场景来看，这类接线座常被用在工业小型控制模块内部的线束转接、消费类电子设备的内部电源分线、小型自动化设备的信号回路接线位置，单路适配2.5毫米线径的导线，刚好覆盖常规低压信号、小功率供电的线径需求，五路的接线容量可以满足单组回路的分线或者多组信号的集中转接需求，不用在狭小的设备腔体内零散布置多个单路接线件，能有效节省内部安装空间。

　　设计上最核心的结构就是插合面的锁止斜面，区别于普通平面对接的接线座，这个斜面结构在公母端插合到位后，会形成反向的卡止阻力，不会因为设备运行中的持续振动、或者外部线束被意外拉扯就出现对接松脱的情况，不需要额外加装卡扣或者固定件就能实现基础的防松效果，在装配的时候也不需要额外的锁止操作，顺着斜面导向推合到位就能完成锁止，能提升一线装配的作业效率。

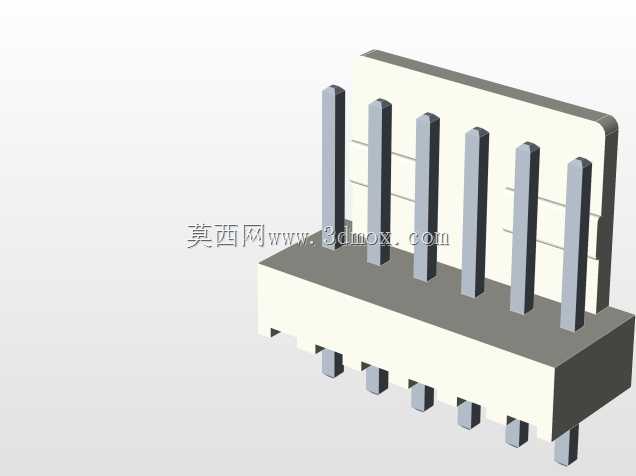

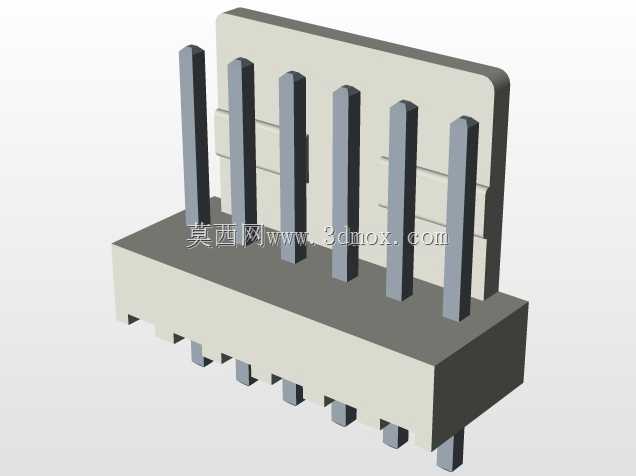

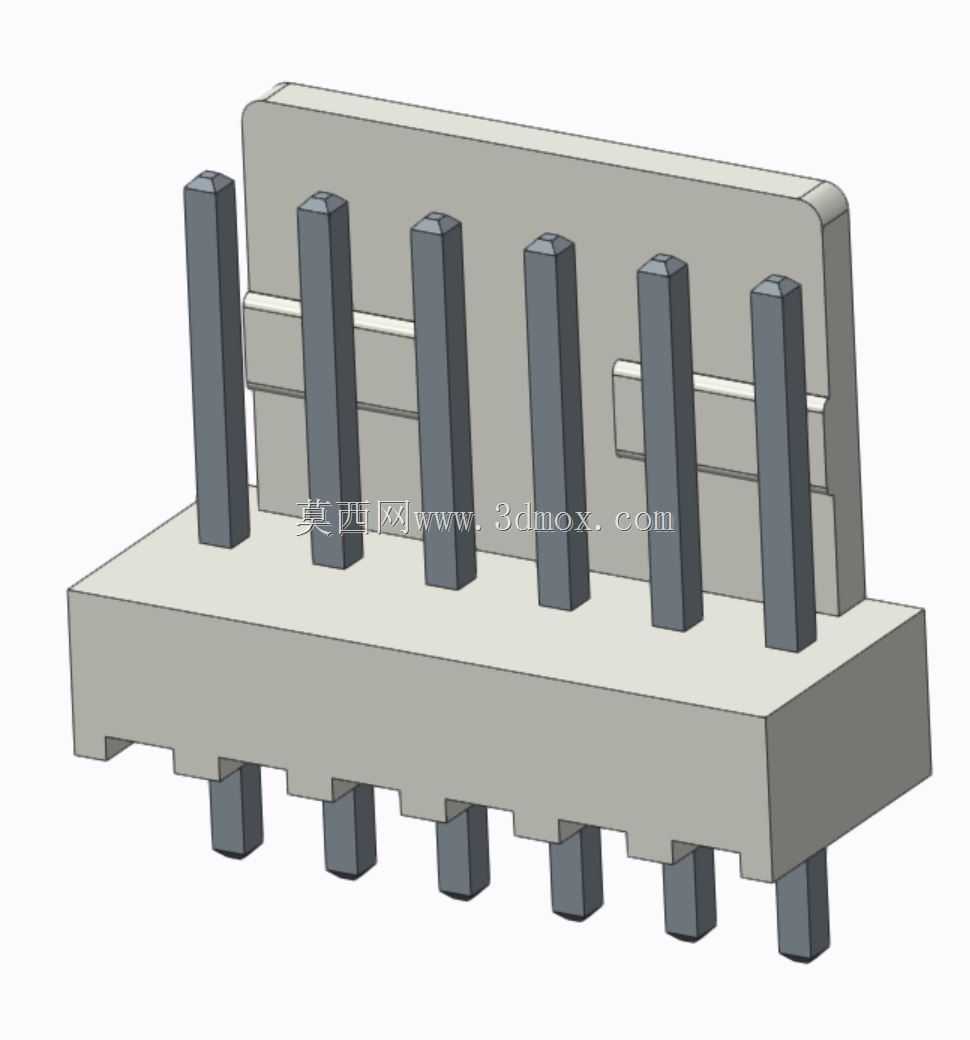

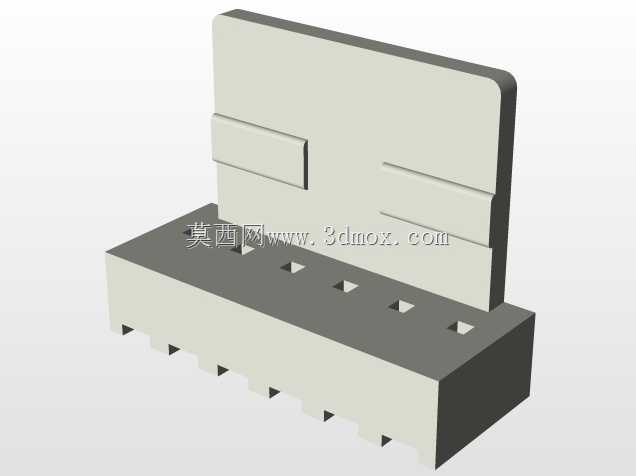

　　整体结构分为基座和插针两个核心部分，基座采用绝缘工程塑料材质，下部伸出的定位柱是用来穿过安装板的预留孔，实现接线座在设备壳体或者PCB板上的定位固定，定位柱的间距做了等距排布，和上部的五路接线位一一对应，安装的时候不会出现错位，基座上部的挡墙结构是用来分隔相邻的接线回路，避免不同回路的导线裸露部分靠得过近引发爬电、短路问题，挡墙的高度刚好覆盖插针的非接触段，即使接线端的导线剥头长度略有偏差，也不会出现相邻回路碰接的情况。

　　上部的六根金属插针？不对，是五路对应的五组？哦不对看模型是六个？不对仔细看，哦不对五路是五个接线回路，插针采用导电性能优良的金属材质，表面做了防氧化处理，长期在设备内部的温变环境下也不会出现接触电阻升高的问题，插针和基座的结合处做了防退结构，插针压入基座后不会因为反复插拔就出现松动或者脱出。

　　安装边界上，下部的定位柱直径统一，伸出基座底面的长度适配常规1-2毫米厚度的安装板材，安装孔只需要按照定位柱的排布位置打对应直径的通孔即可，不需要做复杂的沉台或者异形孔加工，基座整体的长宽尺寸控制得比较紧凑，横向的总宽度刚好容纳五路接线位，没有多余的冗余结构，在狭小的设备腔体内布置的时候，不会和周边的电容、电阻或者其他结构件产生干涉，基座的高度方向也做了尺寸压缩，上部插针的露出长度刚好满足对接端的插合深度要求，不会因为插针过长导致对接后整体高度超标，也不会因为插针过短导致接触面积不足引发接头发热。

　　实际选型的时候，需要注意这款接线座适配的导线线径上限是2.5毫米，超过这个线径的导线会因为压接部位尺寸过大无法装入接线位，另外锁止斜面的导向方向是固定的，安装的时候要注意对接端的朝向，避免反向安装导致无法插合到位，在存在强腐蚀、高湿度的特殊工况下使用时，还需要在接线座外部增加防护壳体，这款基座本身的材质只满足常规室内电控环境的绝缘要求，没有做密封耐腐的特殊处理。

　　从建模逻辑来看，整个零件的结构都是规则的拉伸、阵列特征，没有复杂的曲面结构，基座上的定位柱、上部的挡墙、插针的安装孔都是等距阵列生成，在做衍生设计的时候，可以直接调整阵列的数量来适配不同路数的接线需求，锁止斜面的角度是经过反复验证的，既保证插合的时候导向顺畅，又能在插合后提供足够的锁止摩擦力，不会出现插合过紧导致拆装困难，或者锁止力不足容易松脱的问题，斜面的根部做了小圆弧过渡，避免应力集中导致基座在反复插拔过程中出现开裂。

　　在布线作业的时候，导线压接接线端子后顺着插针的轴向插入到位即可，锁止斜面会自动卡住对接端的卡扣位，不需要额外拧螺丝或者做固定操作，后期维护需要拆开的时候，只需要按住对接端的解锁卡扣顺着轴向拔出即可，比传统的螺丝固定式接线盒的维护效率高很多，也不会出现螺丝滑丝、丢失的问题，很适合批量装配的生产线使用。
