阿尔加维游艇甲板通风口结构设计

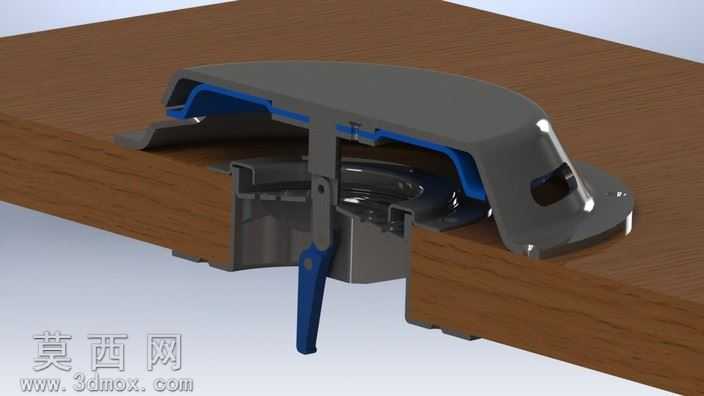

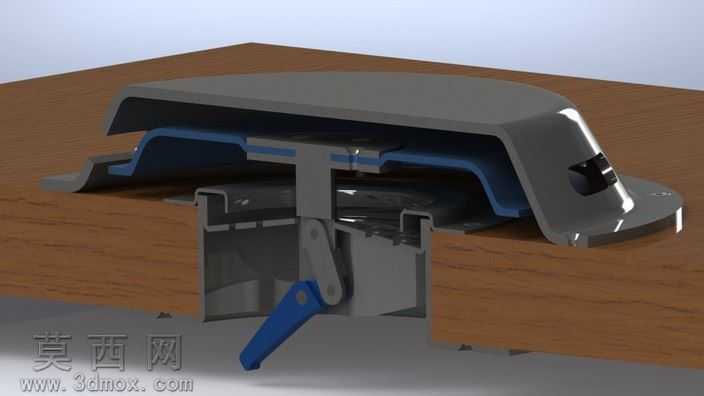

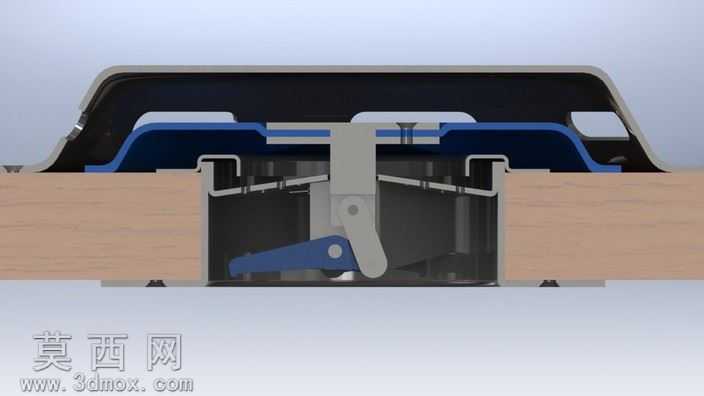

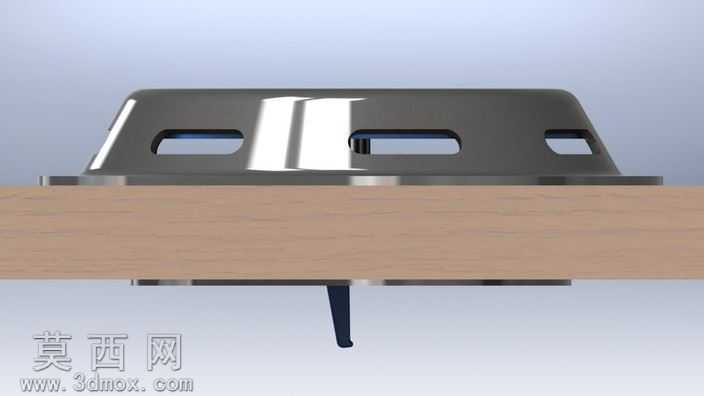

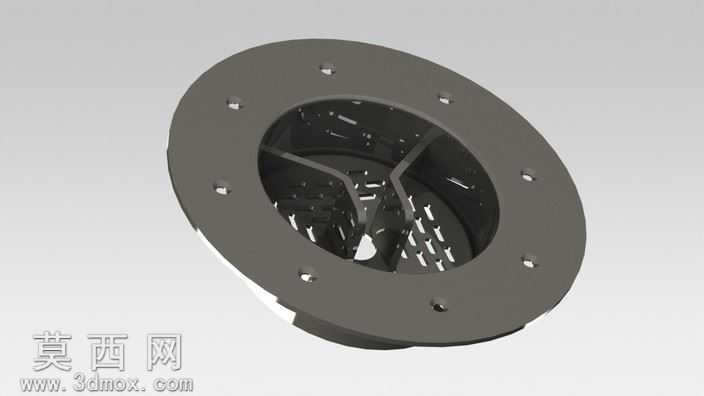

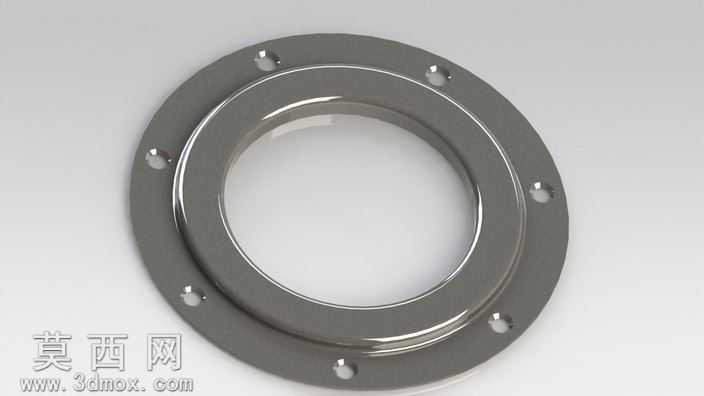

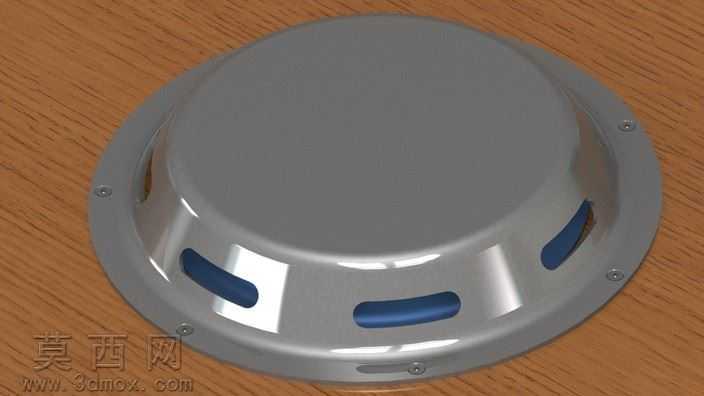

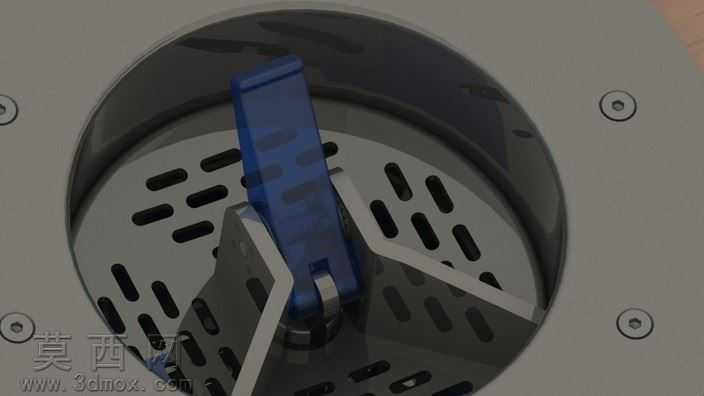

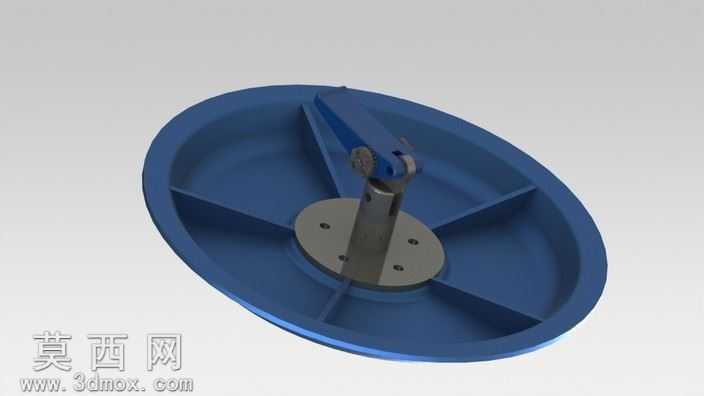

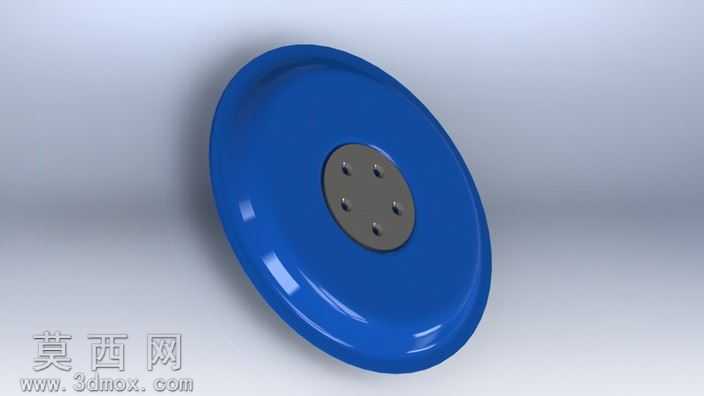

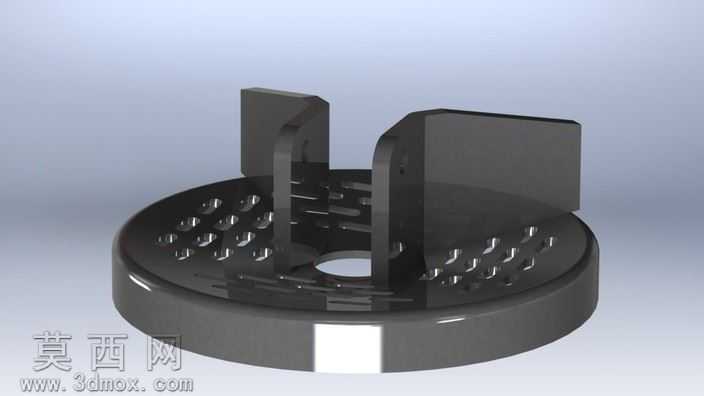

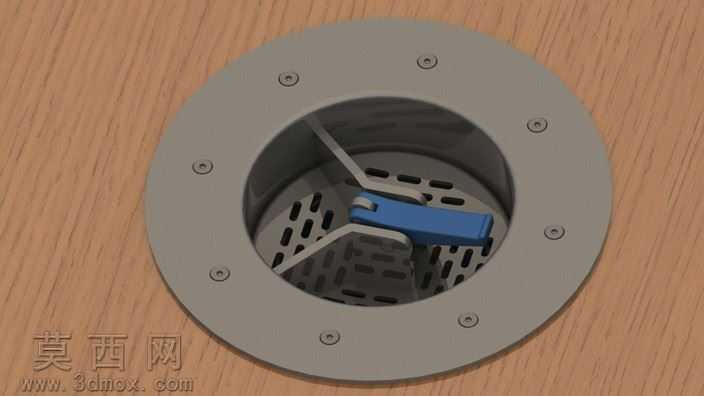

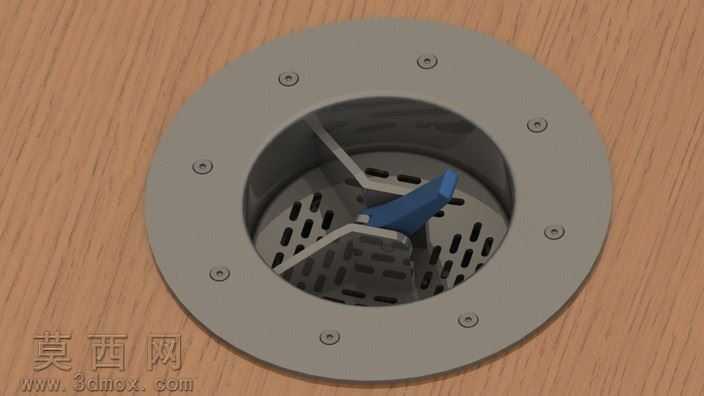

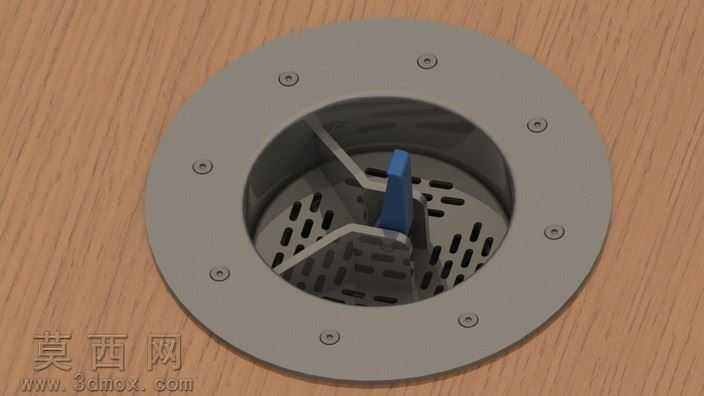

本作品为游艇甲板通风口的三维建模设计，针对原有VETUS甲板排气孔启闭机制存在的操作缺陷进行优化改良。建模阶段采用SolidWorks完成全参数化零件绘制，首先构建圆形法兰底座的基础轮廓，沿法兰周向均匀布置8个沉头安装孔，保证与游艇甲板安装面的贴合度与连接可靠性，法兰边缘做圆角过渡处理，避免尖锐边角对甲板铺装层造成划伤。内部通风腔体采用栅格镂空结构，在保证通风通量的前提下，兼顾防异物落入的防护功能，栅格筋条做等距阵列排布，筋条厚度与间距经过比例校核，兼顾结构强度与通风效率。核心启闭结构采用杠杆式拨杆设计，替换原有操作不便的启闭机构，拨杆与内部挡风板做同轴联动约束，在三维软件中完成运动仿真验证：当拨杆处于0度位置时通风口完全闭合，可阻挡雨水、海浪溅水进入舱内；拨杆转动至90度位置时通风口完全开启，实现最大通风量；拨杆可在45度位置实现半开状态，且该位置设置阻尼限位结构，不会因船体颠簸自行移位，操作时仅需施加轻微作用力即可切换档位，操作手感清晰。材质渲染阶段，法兰底座与内部金属构件采用316不锈钢材质，模拟船用五金的哑光金属质感，表面做细微拉丝纹理处理，还原船用配件的防腐蚀处理工艺；拨杆采用蓝色工程塑料材质，表面做细微磨砂质感，与金属部件形成清晰的视觉区分，便于用户快速识别操作部件；安装基面模拟柚木甲板纹理，还原真实安装场景的视觉效果。整体模型装配完成后做干涉检查，确认所有活动部件无运动干涉，各零件的配合公差符合船用配件的加工装配要求，配套文档中对每个零件的尺寸参数、加工要求做了详细标注，可直接用于生产加工参考，该设计在简化原有结构的同时减少了零部件数量，降低了生产装配成本与后期维护难度，适配各类中小型游艇的甲板通风改装与新装需求。
