U型三管紧凑型节能荧光灯结构设计

　　日常民用与商用场景里，这类U型三管结构的紧凑型荧光灯，主要适配常规E27通用螺口灯座，替换传统白炽灯使用，覆盖家居室内照明、写字楼公共区域照明、商超辅助照明、工业厂区辅助工位照明等多类场景，相比同光效的白炽灯，能耗可降低八成左右，在LED照明普及前的很长一段周期内，是节能改造项目里的核心替换光源品类。

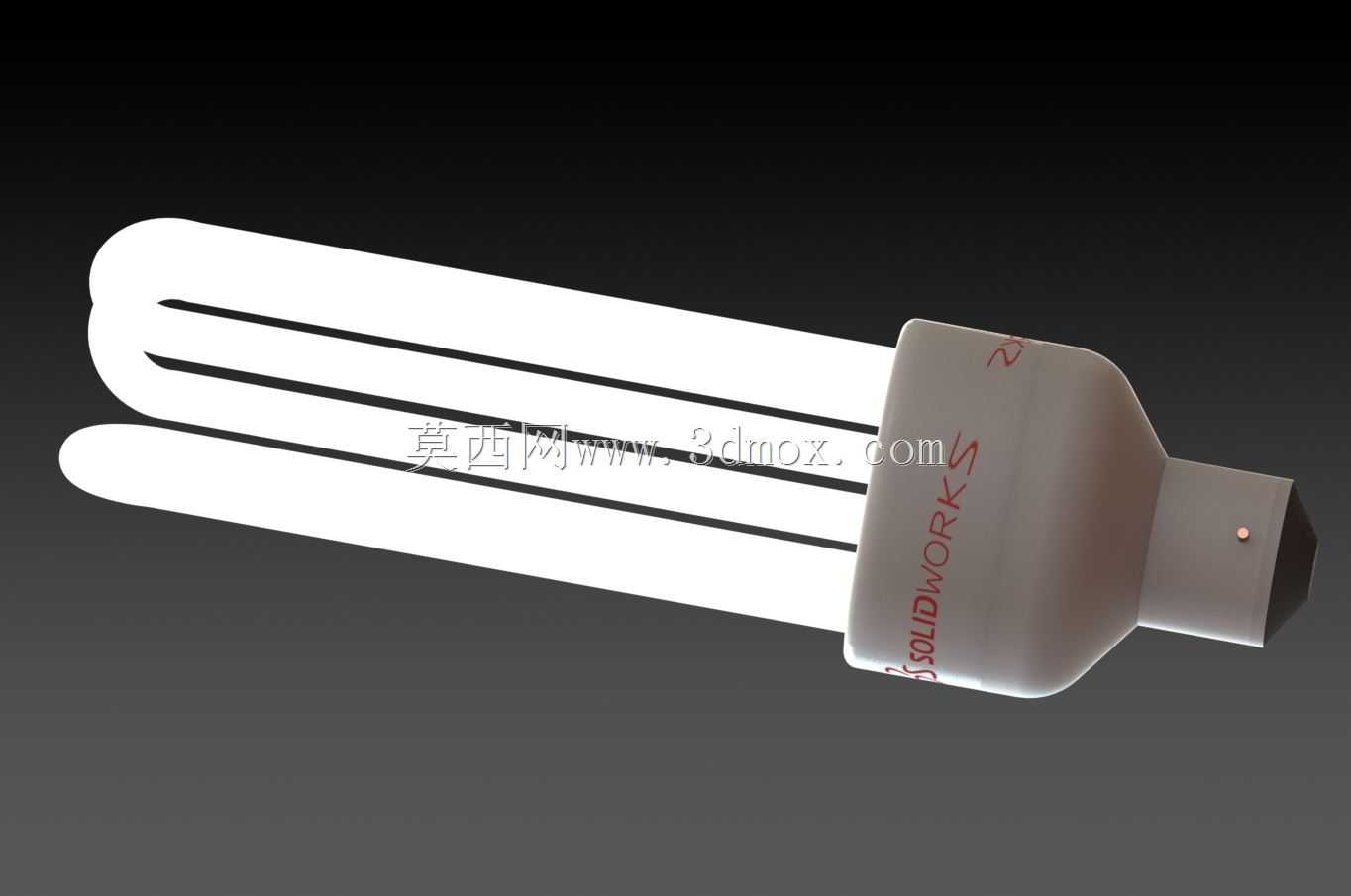

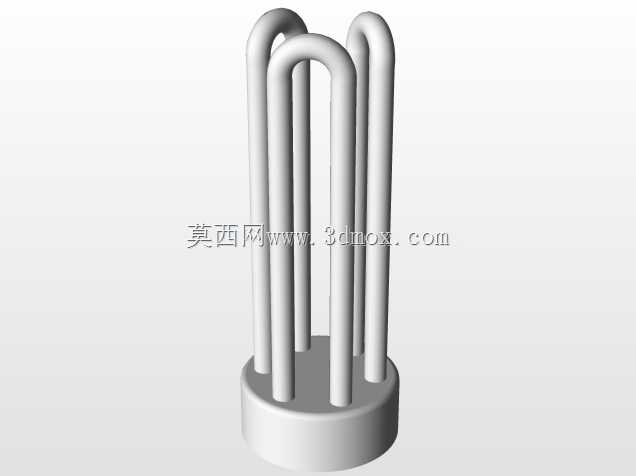

　　从结构设计逻辑来看，这款产品的灯管部分采用三根平行排布的U型弯折玻璃管，管体内部涂覆三基色荧光粉，管端通过桥接工艺连通形成密闭的放电腔体，内部充入适量惰性气体与微量汞齐，保证放电过程稳定触发；三根U型管并排排布的结构，在有限的径向尺寸内最大化拉长了放电弧长，不需要像单U型管那样做过长的轴向延伸，就能达到足够的光通量输出，同时整体外形更紧凑，能适配绝大多数带灯罩的灯具安装空间，不会出现灯管过长顶到灯罩的问题。

　　灯头部分采用阻燃PBT塑料注塑成型的壳体，内部集成电子镇流器电路板，将输入的220V工频交流电转换为高频交流电供给灯管，避免了工频工作下的灯管频闪问题；壳体与灯管衔接的位置做了环形密封台阶，打耐高温密封胶固定灯管，既可以防止使用过程中蚊虫、水汽进入壳体内部造成电路短路，也能缓冲灯管受到的径向冲击力，降低运输、安装过程中灯管碎裂的风险。灯头末端的螺口采用铜质镀镍工艺，导电性能稳定，抗锈蚀能力强，反复拆装拧动也不会出现镀层脱落、接触不良的问题，螺口与塑料壳体之间采用压合铆接固定，能承受安装时的常规拧紧力矩，不会出现灯头壳体与螺口松脱转位的情况。

　　安装边界层面，这款产品的最大径向尺寸控制在50mm以内，轴向总长度控制在130mm左右，适配绝大多数常规吸顶灯、台灯、壁灯、筒灯的内部安装空间，不需要对原有灯具做结构改造就能直接替换；工作时的灯管表面温度维持在40-50摄氏度区间，不会像白炽灯那样产生过高的表面温度，对周边塑料灯罩、线材的耐温要求更低，降低了灯具长期工作的老化起火风险。设计过程中需要重点把控灯管桥接位置的气密性，一旦出现微漏，会直接导致灯管启动困难、光衰加快、使用寿命大幅缩短；电子镇流器的元器件布局需要做电磁兼容优化，避免工作时产生的电磁干扰对周边收音机、电视机等弱电设备造成影响，同时镇流器的三极管、电容等发热元器件需要贴合壳体布置，通过塑料壳体向外散发热量，避免元器件长期高温工作失效。

　　实际使用过程中，这类三管U型节能灯的显色指数能达到80以上，光线柔和不刺眼，相比早期的单U、双U节能灯，光通量更高，照明覆盖范围更大，适合10-15平米空间的主照明使用；灯管与壳体的连接位置做了弧度过渡，没有尖锐棱角，安装拧动时不会划伤手部。设计建模时需要还原灯管的弯折弧度，保证三根U型管的间距均匀一致，避免出现管体间距不均导致的外观瑕疵；灯头表面的标识印刷位置需要避开螺口接触区域，防止安装拧动时摩擦导致标识脱落。
