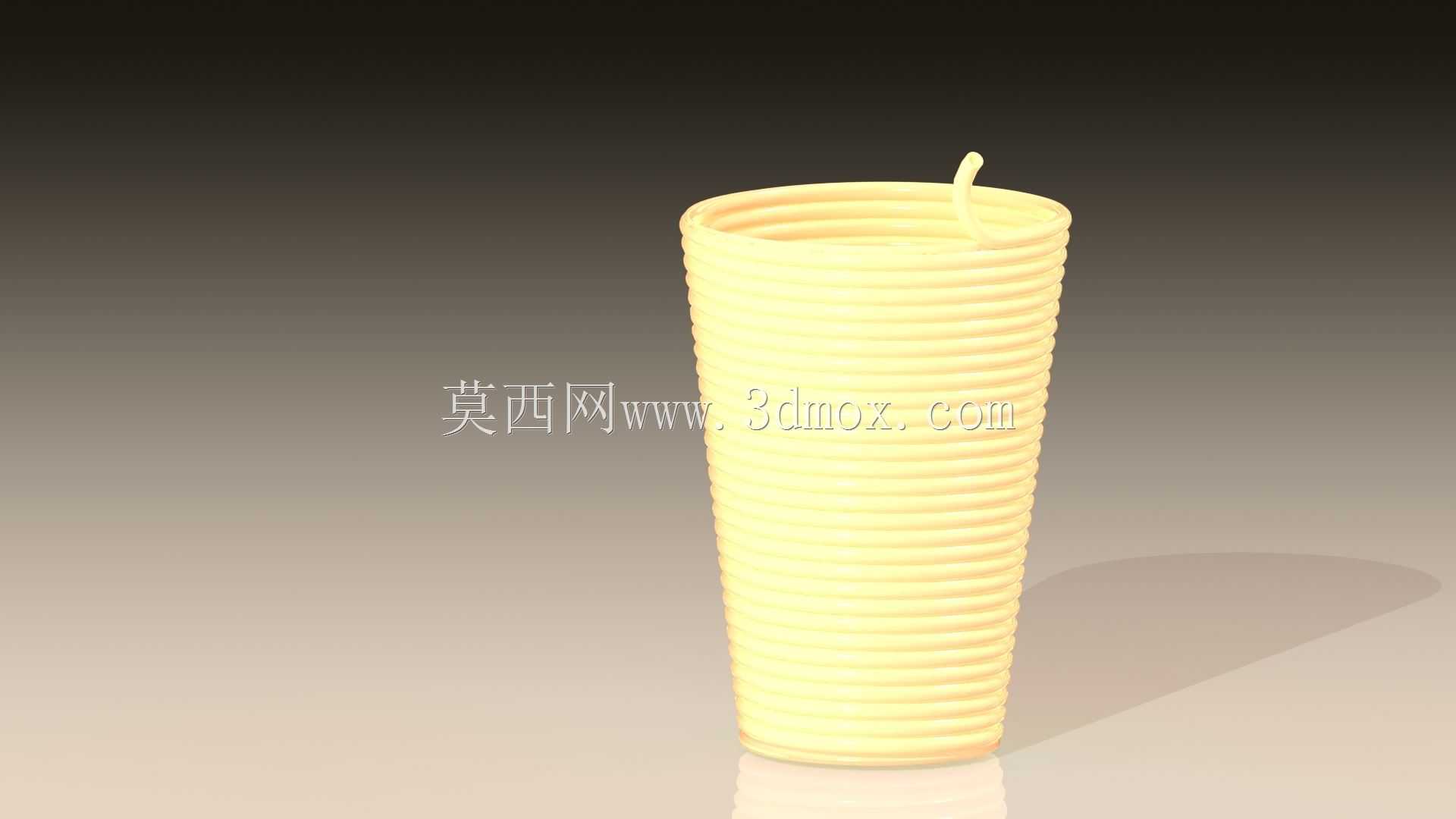

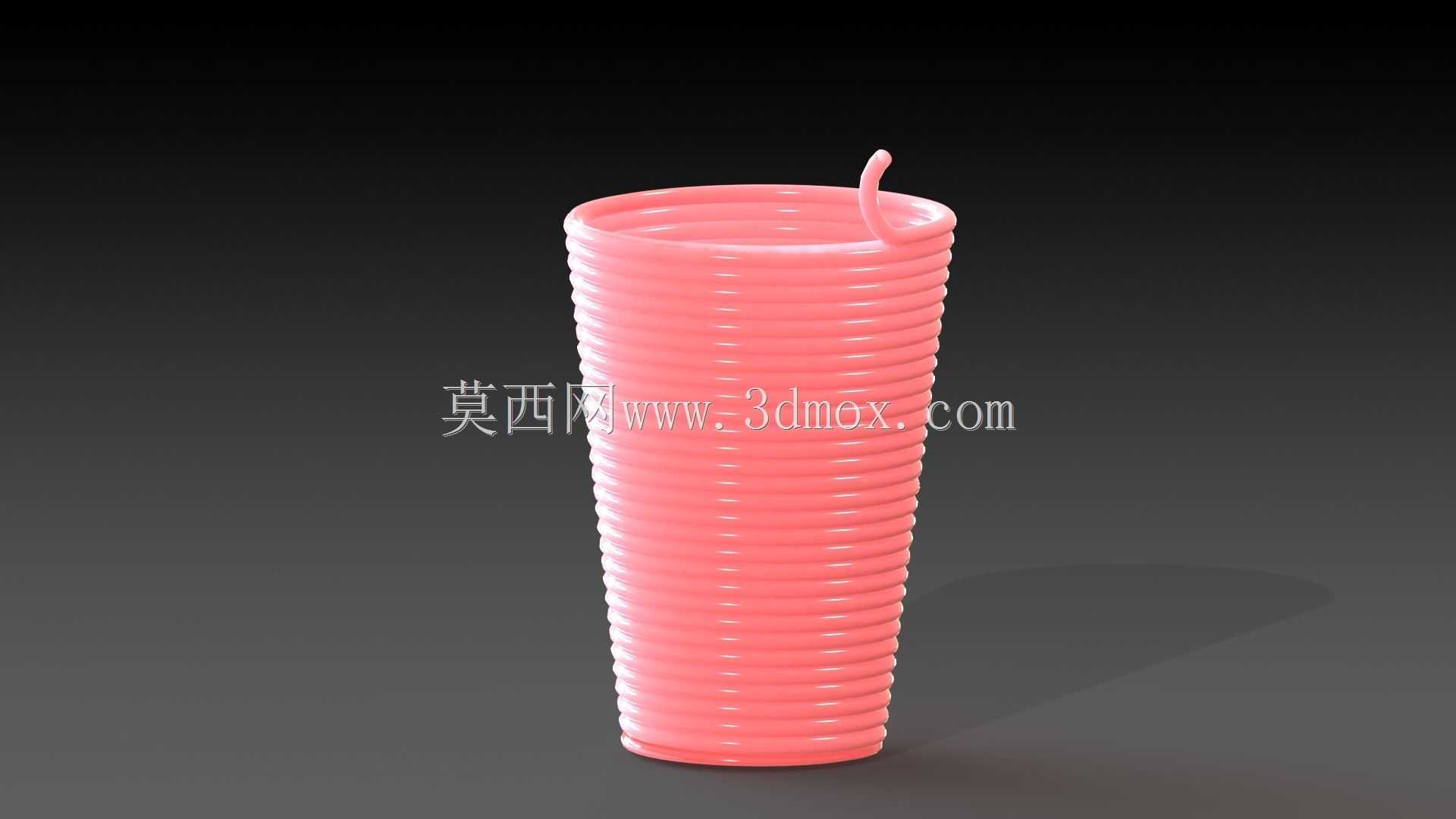

带挂耳波纹塑料饮水杯结构设计

　　这款带挂耳的波纹塑料饮水容器，在日常餐饮、户外便携、快消品配套场景中都有广泛的适配空间，日常奶茶店、冷饮摊的外带打包场景下，杯身的波纹结构能有效隔绝冷饮外壁凝结的冷凝水，避免消费者握持时沾湿手部，同时波纹形成的环形加强筋结构，能在同等壁厚下大幅提升杯身的抗挤压能力，减少运输堆叠过程中出现的杯身凹陷变形问题。设计初期首先考虑的是注塑脱模的可行性，杯身的环形波纹采用等距等R角的连续排布，所有波纹的拔模斜度统一控制在1.5度，避免脱模时出现侧壁拉伤的问题，杯口位置做了加厚卷边设计，卷边的圆角半径控制在2mm，既能够提升杯口与嘴唇接触的舒适度，也能为配套的杯盖提供稳定的卡接定位边界，杯盖与杯口的配合过盈量控制在0.2mm，

　　既保证密封防漏的效果，也不会出现盖合费力的问题。杯身整体呈上略宽下略窄的锥度结构，锥度差控制在3度，空杯状态下可以实现多杯堆叠收纳，堆叠时相邻杯身的波纹可以互相嵌合，堆叠间隙控制在1mm，既不会出现堆叠过紧难以分离的问题，也能大幅降低仓储运输时的空间占用，单杯堆叠后的整体占用高度仅为单杯高度的1.1倍，仓储效率比直壁杯提升近40%。杯身上部一体注塑成型的小挂耳结构，挂耳的内孔直径设计为8mm，既可以穿入吸管作为固定结构，避免吸管在杯内晃动滑落，也可以穿入挂绳，满足户外出行时的便携悬挂需求，挂耳与杯身的连接位置做了R3的过渡圆角，避免应力集中导致挂耳受力断裂，挂耳的厚度与杯身主体壁厚保持一致，控制在1.2mm，保证注塑时熔体填充流畅，

　　不会出现缺胶、缩痕的问题。从安装适配的边界来看，这款杯身的底部直径设计为60mm，刚好适配市面上主流的车载杯架尺寸，放置在车内时不会出现晃动倾倒的问题，杯身总高度控制在120mm，满杯容量为380ml，刚好满足单人单次的常规饮用量，杯身底部做了内凹的底脚结构，底脚的凸起高度为1.5mm，放置在光滑桌面时可以形成稳定的支撑，即使桌面有少量积水也不会出现杯底吸附桌面难以拿起的问题。设计过程中还考虑了不同使用场景下的受力情况，杯身中部的波纹深度控制在2mm，当杯身受到侧向挤压力时，波纹结构可以通过微小的形变吸收冲击力，避免杯身出现开裂，同时波纹的存在也能提升握持时的摩擦力，即使手部沾有油污或者水渍，也能稳定握持不会滑落。

　　材料选型上适配食品级PP材质，这种材料的韧性好、耐温范围宽，既可以盛装0度左右的冷饮，也能承受100度以内的热饮，不会出现材质软化变形的问题，杯壁的均匀壁厚设计也能保证注塑成型时的冷却速度一致，减少成型后的翘曲变形，成品的尺寸公差可以控制在±0.1mm以内，满足批量自动化生产的装配要求。
