水处理厂WTP整体工艺布局三维设计

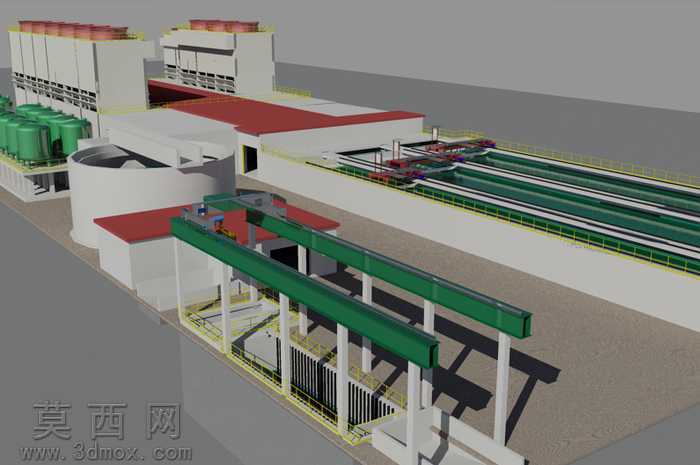

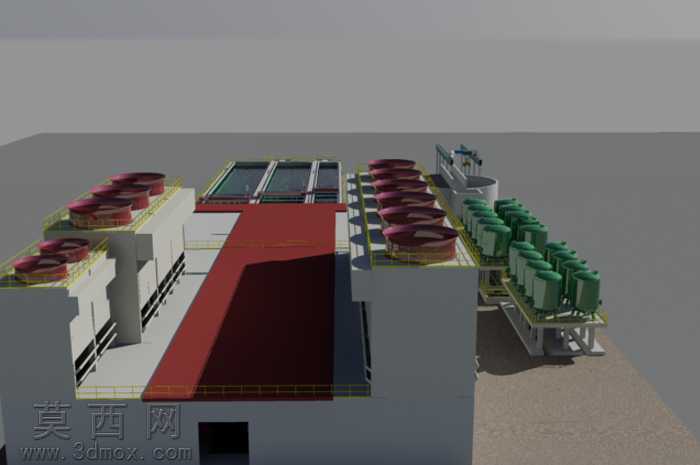

本作品为水处理厂WTP整体工艺布局的三维设计成果，采用三维建模软件完成全厂区构筑物、工艺装置、辅助设施的全参数化搭建，建模过程中严格遵循水处理工艺设计规范，对各处理单元的空间位置、连通关系、操作预留空间进行了精准还原。建模阶段首先依据工艺流程图确定各功能区块的坐标基准，依次完成格栅间、调节池、生化反应池、沉淀池、过滤装置、清水池、加药间、污泥处理区等核心构筑物的主体结构建模，对池体壁厚、设备基础标高、管线走向坡度均按照工程实际参数设置，确保模型可直接用于工艺方案校核。材质渲染阶段针对不同构筑物与设备匹配对应材质表现：混凝土池体采用哑光灰色混凝土材质，还原现浇混凝土的粗糙肌理与色差变化；钢制工艺管道根据输送介质差异分别赋予绿色、红色、灰色等对应防腐涂层材质，金属表面添加细微的磨损与锈迹细节提升真实感；绿色罐体的玻璃钢材质设置半通透的反光属性，还原玻璃钢设备的质感；厂房屋面采用红色彩钢瓦材质，添加瓦楞凹凸纹理与固定件细节，地面采用沥青混凝土材质并绘制道路标线、安全警示色。结构设计上充分考虑水处理流程的重力流要求，对各构筑物的高程差进行精准建模，直观展现污水从进厂到达标排放的全流程高程变化；架空管廊的钢结构支架采用H型钢建模，准确还原支架间距、横梁连接方式、护栏设置细节，管廊上的工艺管道、阀门、仪表均按照实际安装位置排布，可清晰查看管道连接逻辑与阀门操作空间。设计思路围绕水处理工艺的流畅性与运维便利性展开，通过三维布局直观展现各处理单元的衔接关系，提前预判管线碰撞、操作空间不足、巡检通道不畅等设计问题，模型可用于项目方案汇报、工艺交底、施工指导等场景，帮助项目参与方快速理解厂区整体布局与工艺流程，减少二维图纸的理解偏差，提升水处理项目设计阶段的沟通效率与方案合理性。
