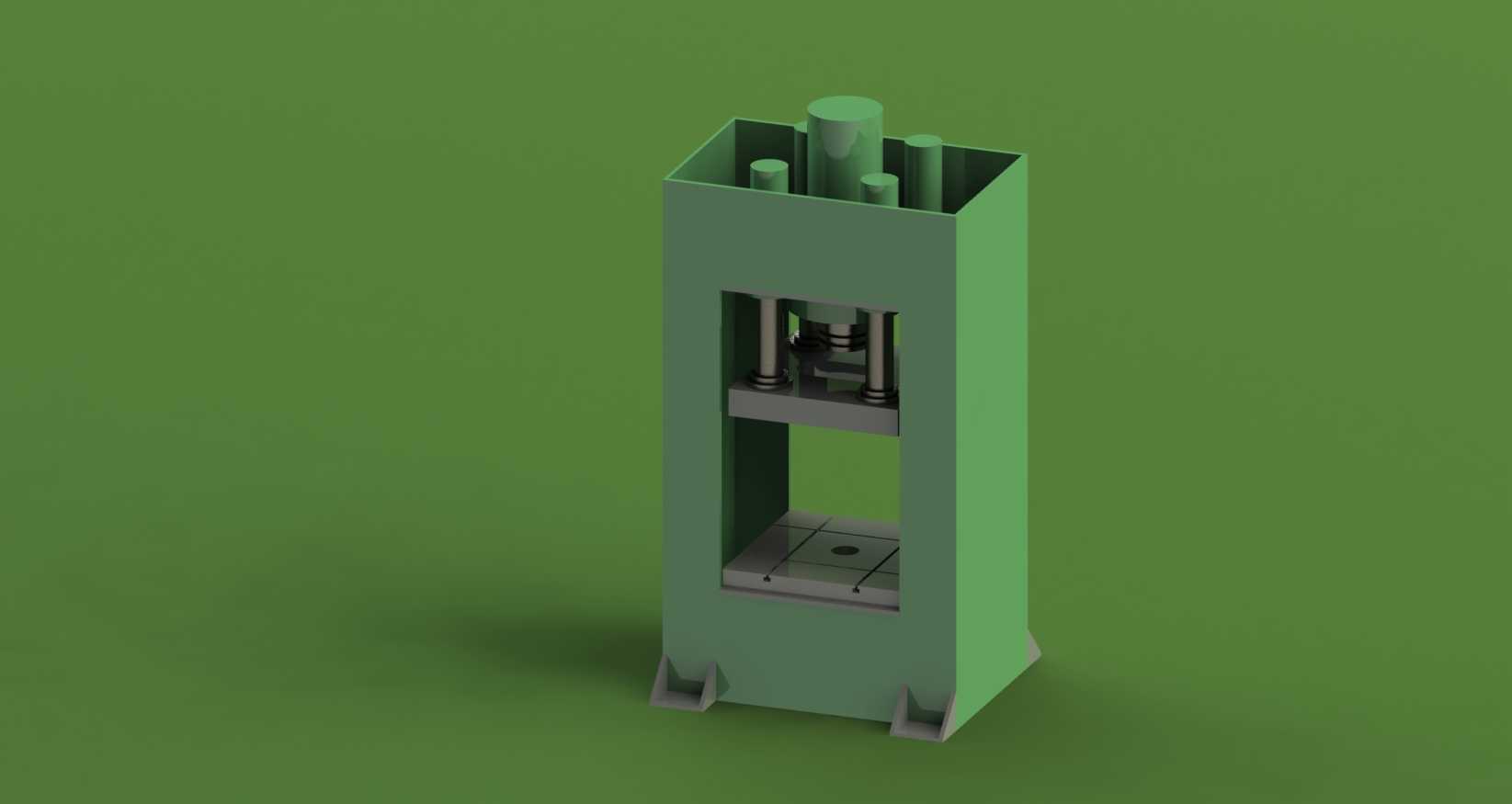

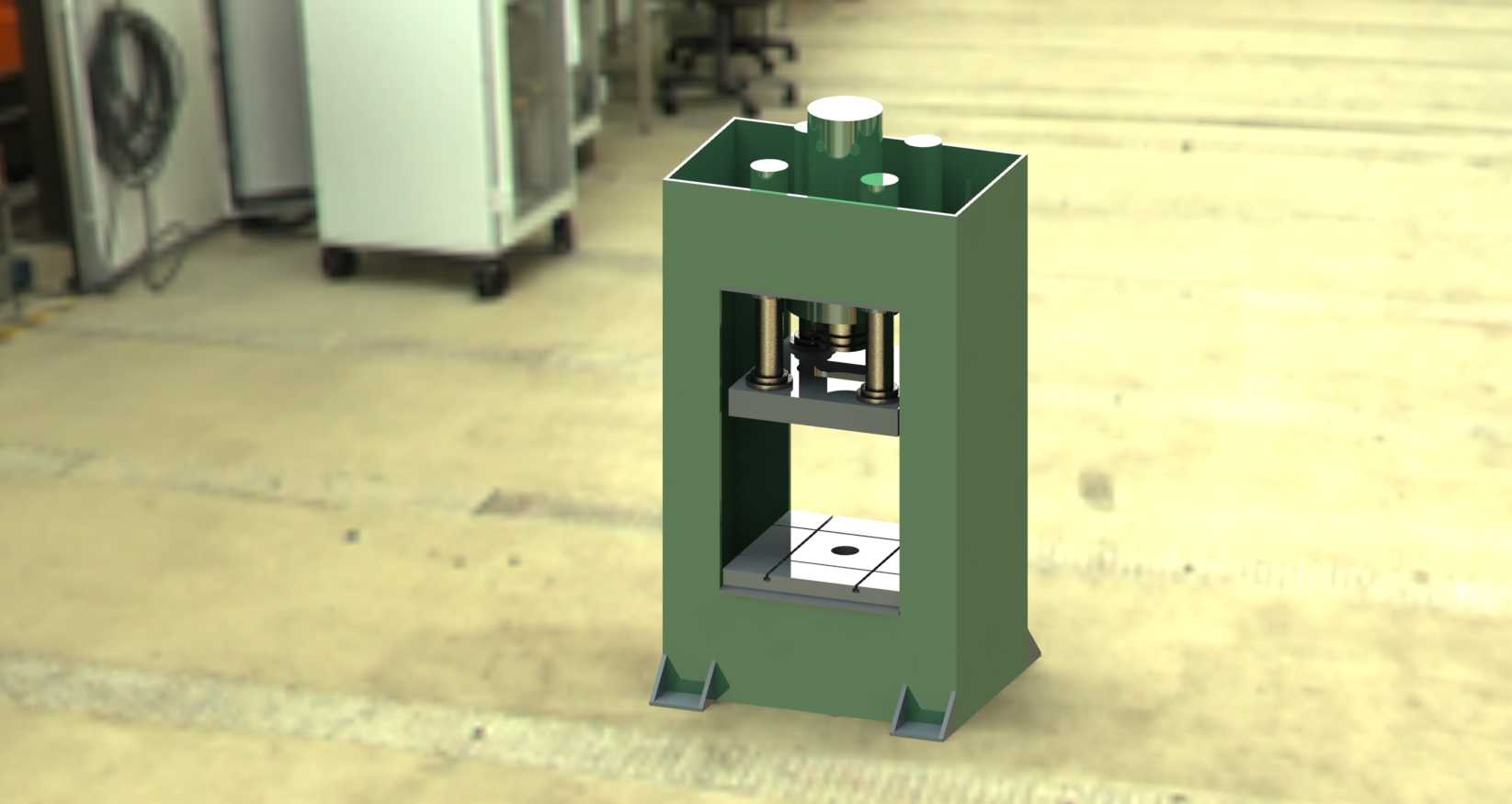

400吨框架式液压拉深成型压机结构

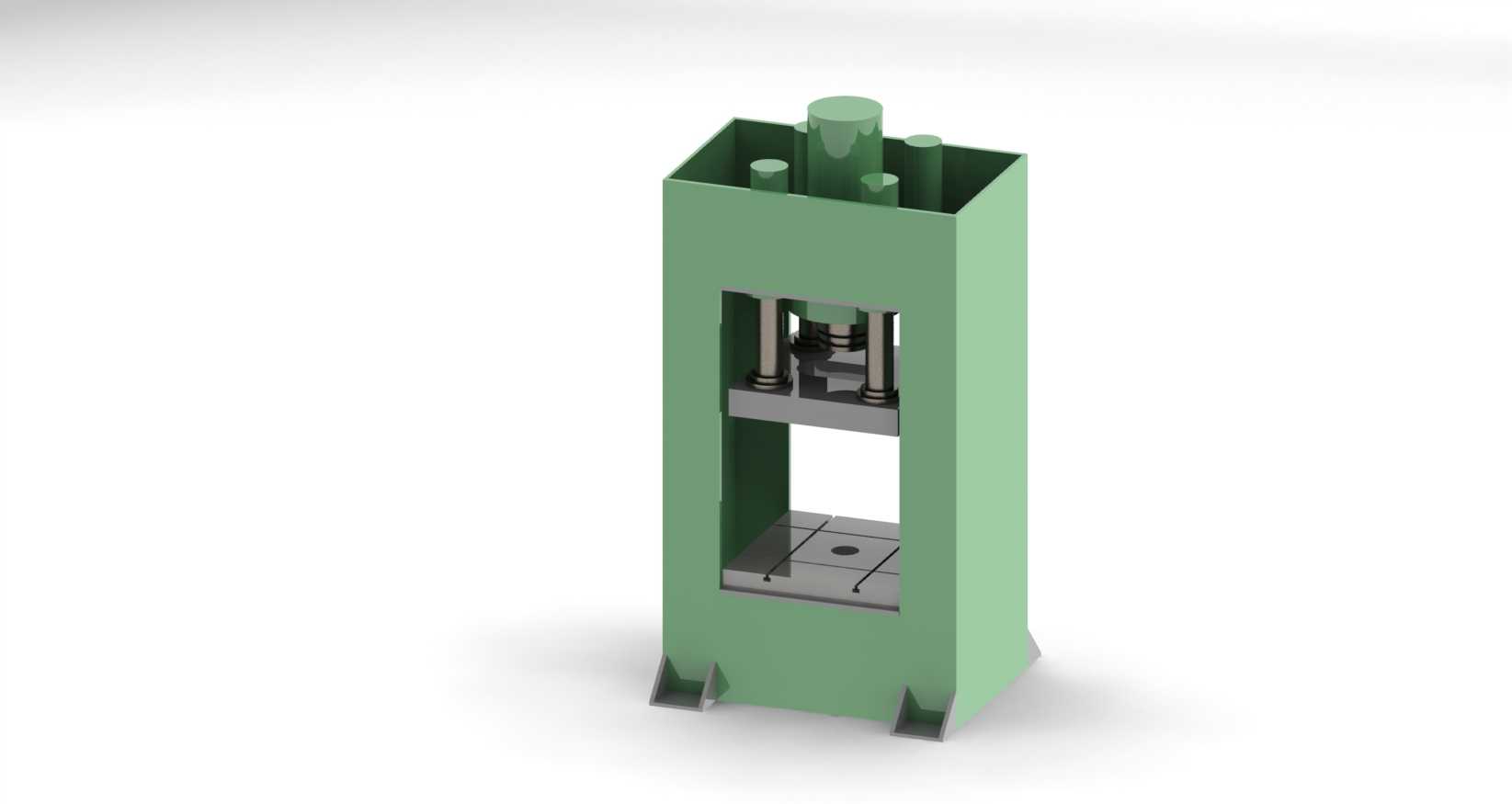

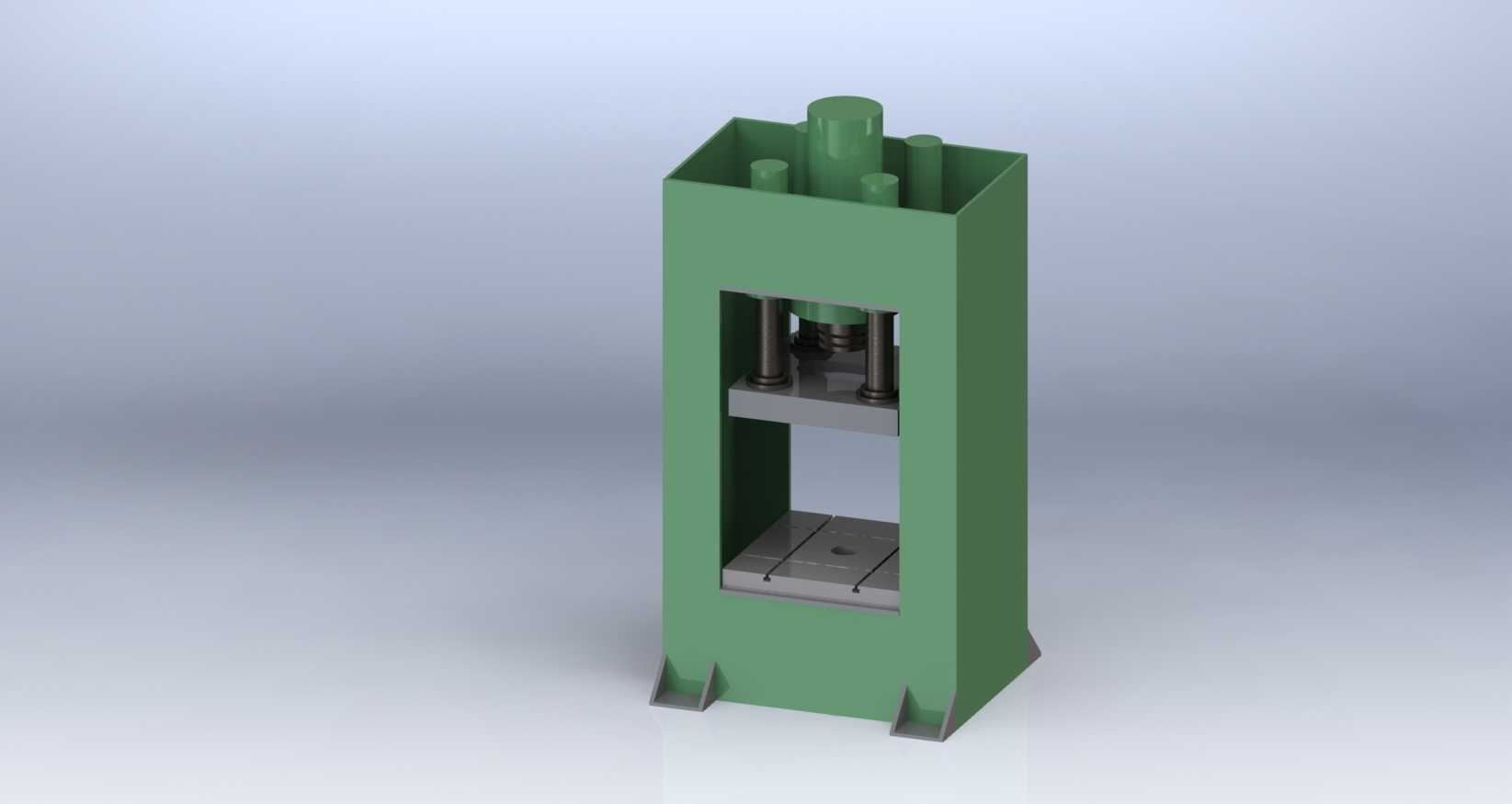

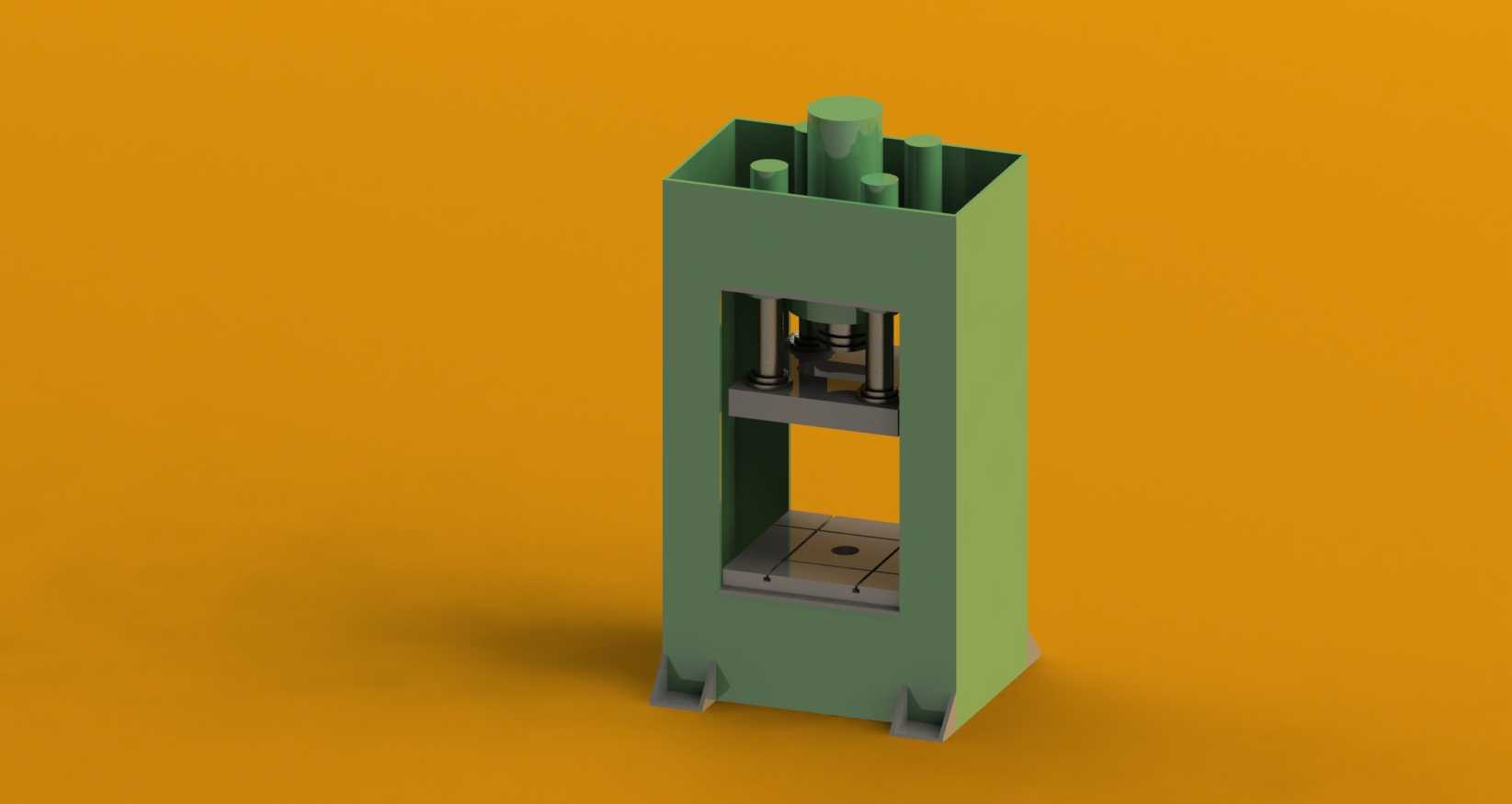

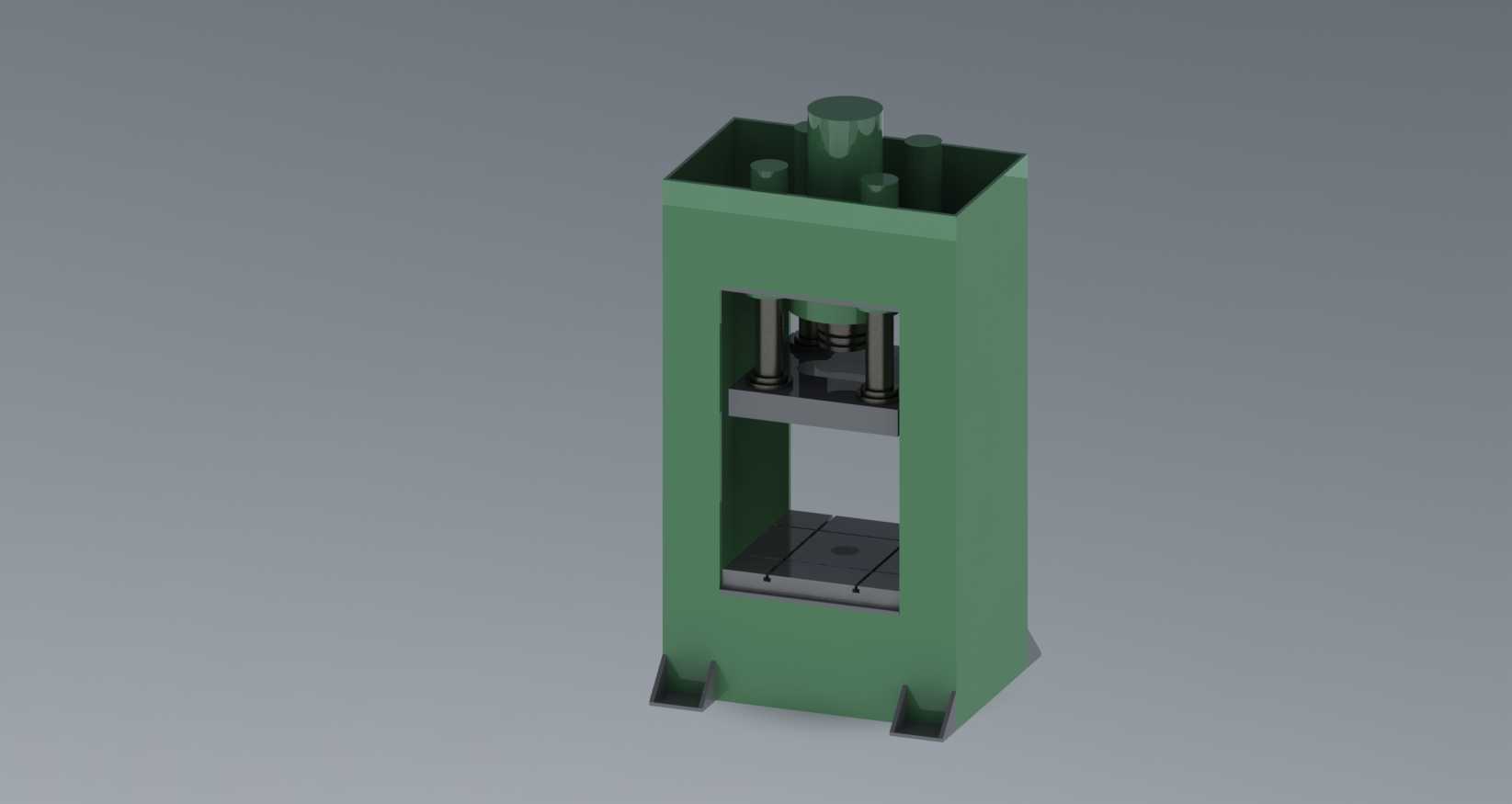

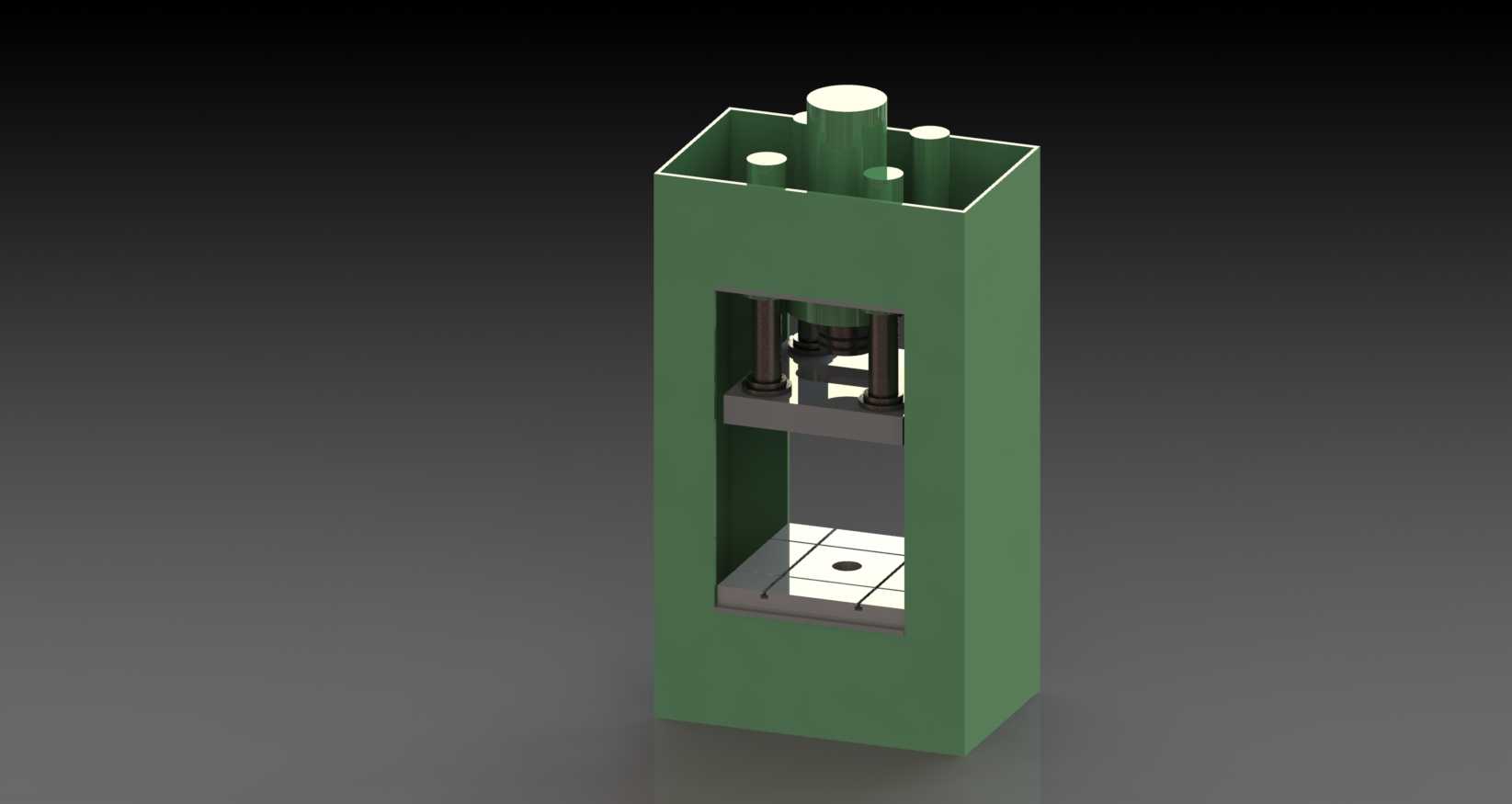

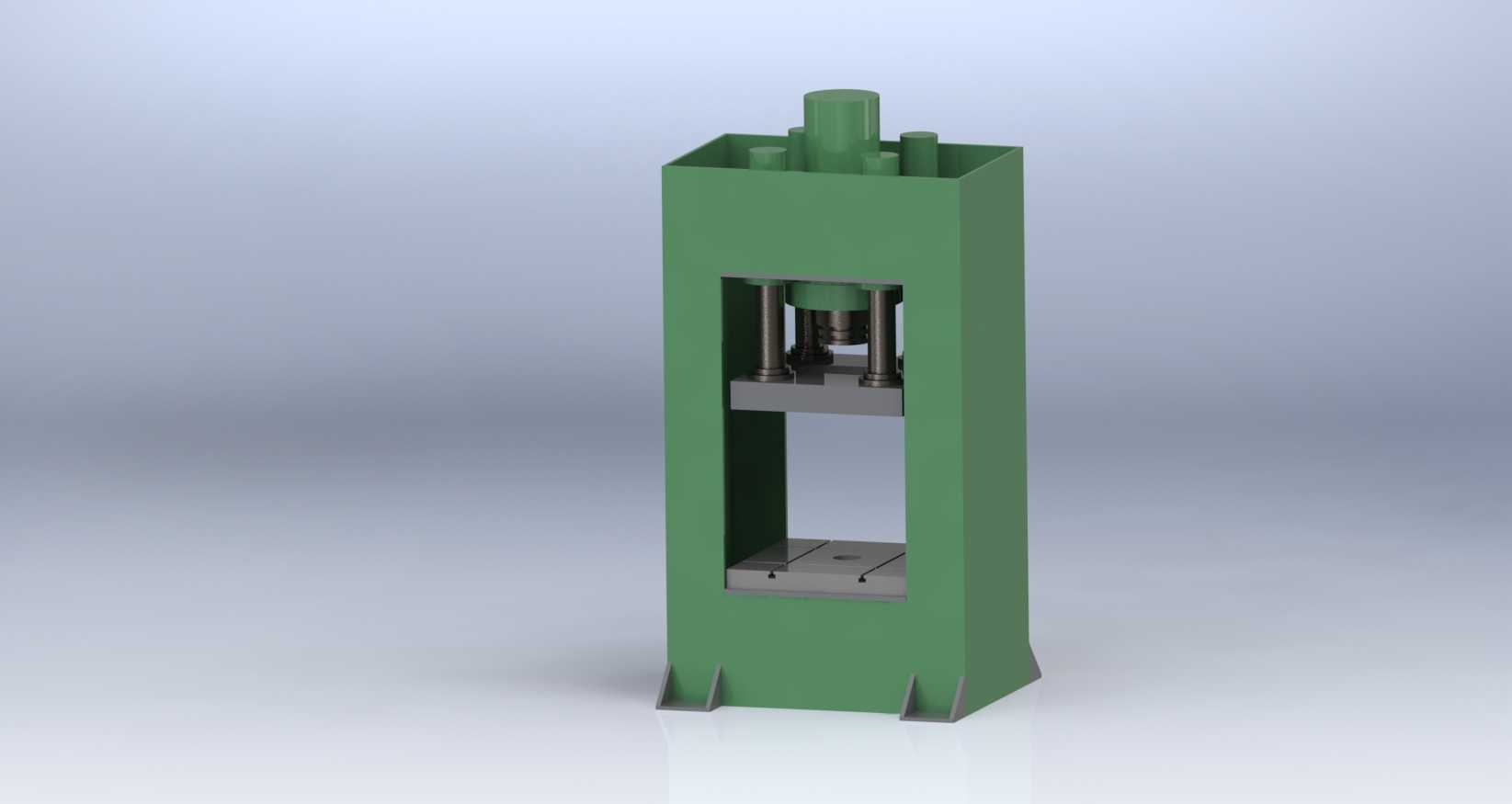

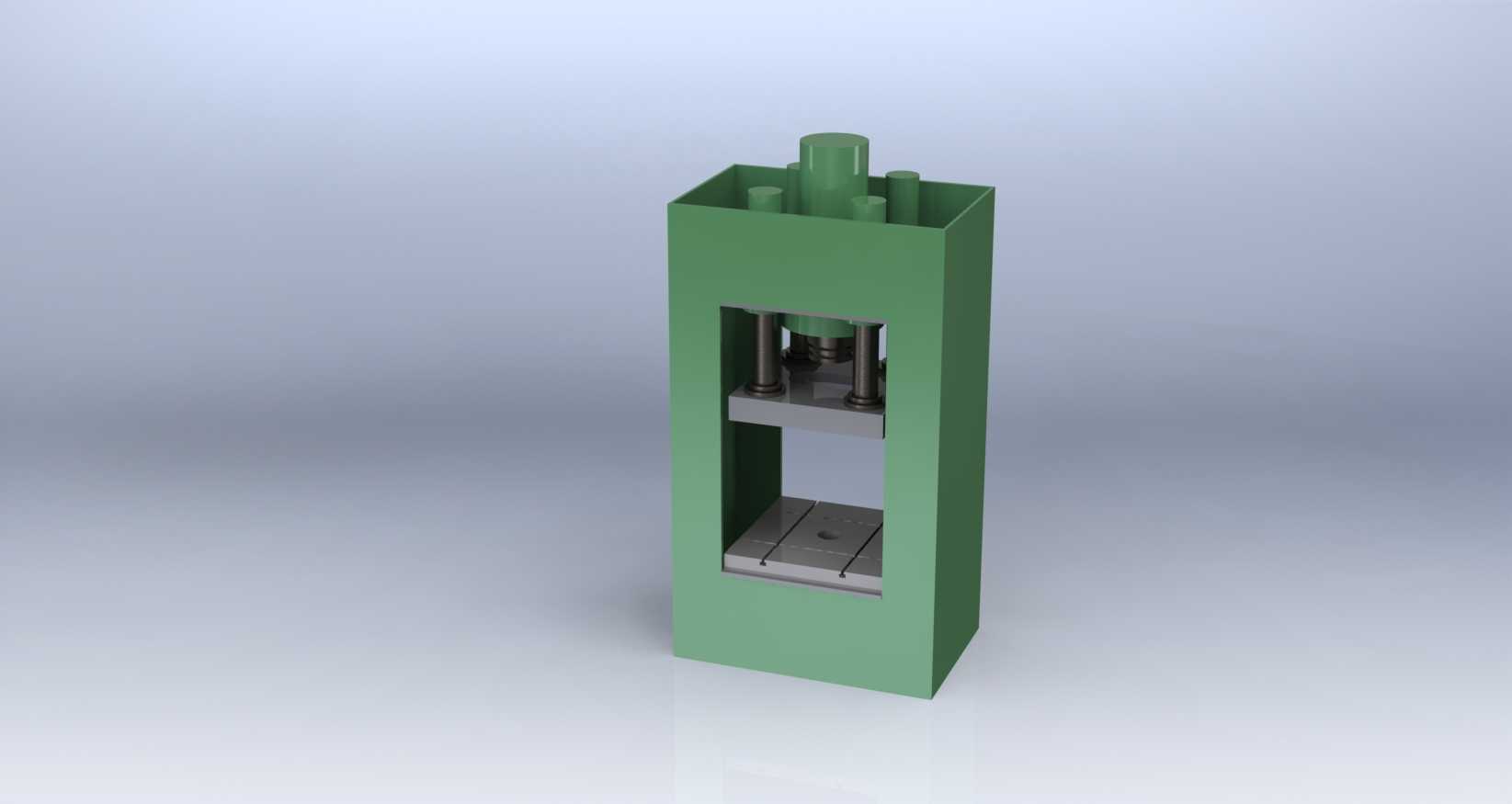

　　这款400吨级的液压成型设备，主要面向金属板材的拉深、成型、校直、压装等加工场景，在汽车覆盖件生产、家电金属壳体冲压、压力容器封头成型、五金结构件压制成型等领域都有广泛应用。区别于开式压机的结构局限，该设备采用整体框架式机身结构，这种结构的抗偏载能力更强，在进行非对称零件拉深作业时，能够更好地保证滑块运行的平行度，避免因偏载导致的模具磨损加剧、成型件壁厚不均等问题。

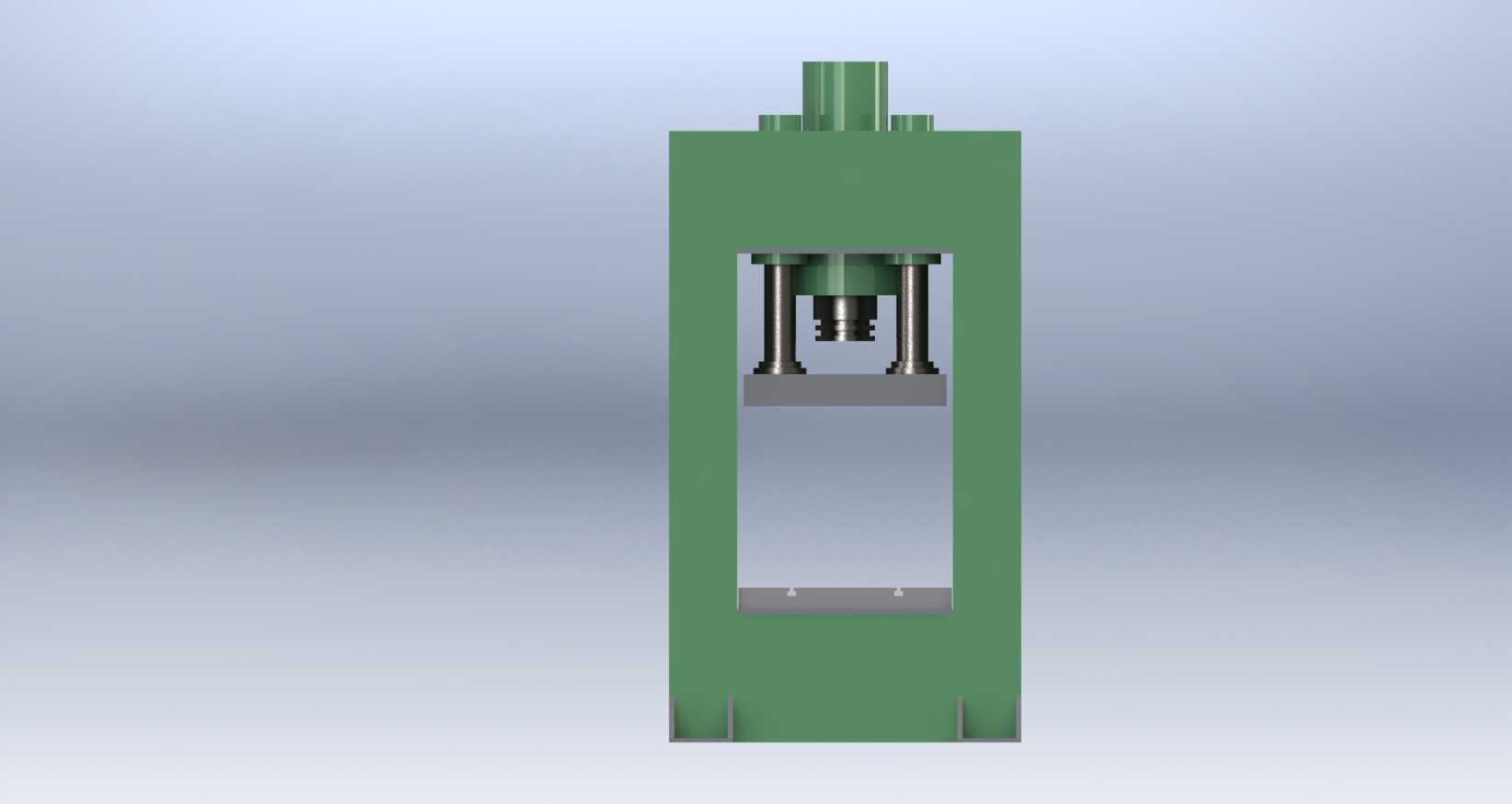

　　从结构设计逻辑来看，设备的主油缸布置在机身顶部的上梁位置，采用单主缸搭配多根辅助回程缸的布局，主缸提供400吨的额定压制力，分布在主缸周边的小直径油缸负责滑块的快速回程与快速下行阶段的驱动，这种搭配能够在保证最大压制力的前提下，缩短滑块空行程的运行时间，提升单工序的作业效率。滑块部分采用四角八面的导轨导向结构，导向面的间隙可以通过导轨镶条进行调整，长期使用出现磨损后无需更换整体导轨，仅需调整镶条位置即可恢复导向精度，大幅降低了设备的维护成本。

　　工作台面的尺寸设计充分考虑了通用模具的安装需求，台面上开有标准的T型槽阵列，能够适配不同规格的模具安装固定，同时工作台下方预留了液压垫的安装空间，在进行拉深作业时，液压垫可以提供可调的压边力，避免板材拉深过程中出现起皱、拉裂等缺陷，压边力的大小可以根据不同板材的材质、厚度、拉深深度进行无级调整，适配从普通低碳钢、不锈钢到铝合金板材的多种加工需求。

　　机身的立柱部分采用厚钢板焊接后整体去应力处理，焊接完成后经过振动时效与自然时效结合的工艺处理，消除焊接过程中产生的内应力，避免设备长期使用过程中出现机身变形，影响加工精度。机身底部的安装脚采用整体式支撑结构，安装时需要提前制作符合承重要求的混凝土地基，通过地脚螺栓将机身与地基牢固连接，保证压制作业时的设备稳定性，避免因冲击力导致的设备移位或振动超标。

　　在液压系统的布局上，所有的阀组、管路都布置在机身顶部的防护空间内，既能够避免加工过程中的金属碎屑、切削液溅落到液压元件上，也方便日常的维护检修。滑块的行程设置了上下限位的机械硬限位与电气软限位双重保护，当滑块运行到极限位置时，电气限位会先触发信号切断油缸供油，若电气限位失效，机械硬限位会阻挡滑块继续运行，避免出现油缸超行程损坏的问题。

　　设备的操作高度设计符合人体工程学要求，操作人员站在设备正面即可完成模具安装、工件取放、参数调整等操作，机身正面的开口尺寸足够容纳大型工件的进出，同时开口的高度经过优化，既保证了足够的操作空间，也不会因为开口过大影响机身的整体刚性。在进行浅拉深或简单压装作业时，可以将滑块的下行行程设置为较短的数值，进一步提升作业效率；在进行深拉深作业时，可以通过调整液压垫的行程与压力，匹配不同的拉深工艺参数。

　　从安装边界来看，设备的整体占地尺寸需要在机身外形尺寸的基础上，周边预留至少1.2米的维护空间，用于液压站的布置、电气柜的安装以及日常检修的操作空间，顶部需要预留足够的吊装空间，方便设备安装时的整体吊装以及后期油缸等重型部件的检修更换。设备的地基承重需要按照最大压制力的1.5倍进行设计，避免压制过程中地基出现沉降，影响设备的水平精度。
