大吨位四柱式液压成型压制设备结构

　　这套四柱式液压压制设备的结构设计，核心面向金属板材冲压成型、非金属复合材料模压、金属零件压装校直等多类生产场景，在汽配零部件冲压车间、家电外壳成型产线、五金制品加工厂都能看到同构型设备的应用，区别于小吨位单臂压机，150吨级的额定压制力可以覆盖多数中厚板材的拉深、冲裁、压印工序，也能满足粉末冶金件的压制成型、塑料制品的热压定型需求。

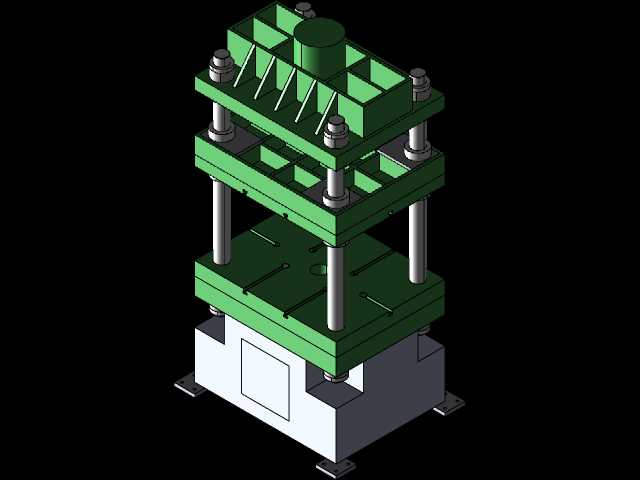

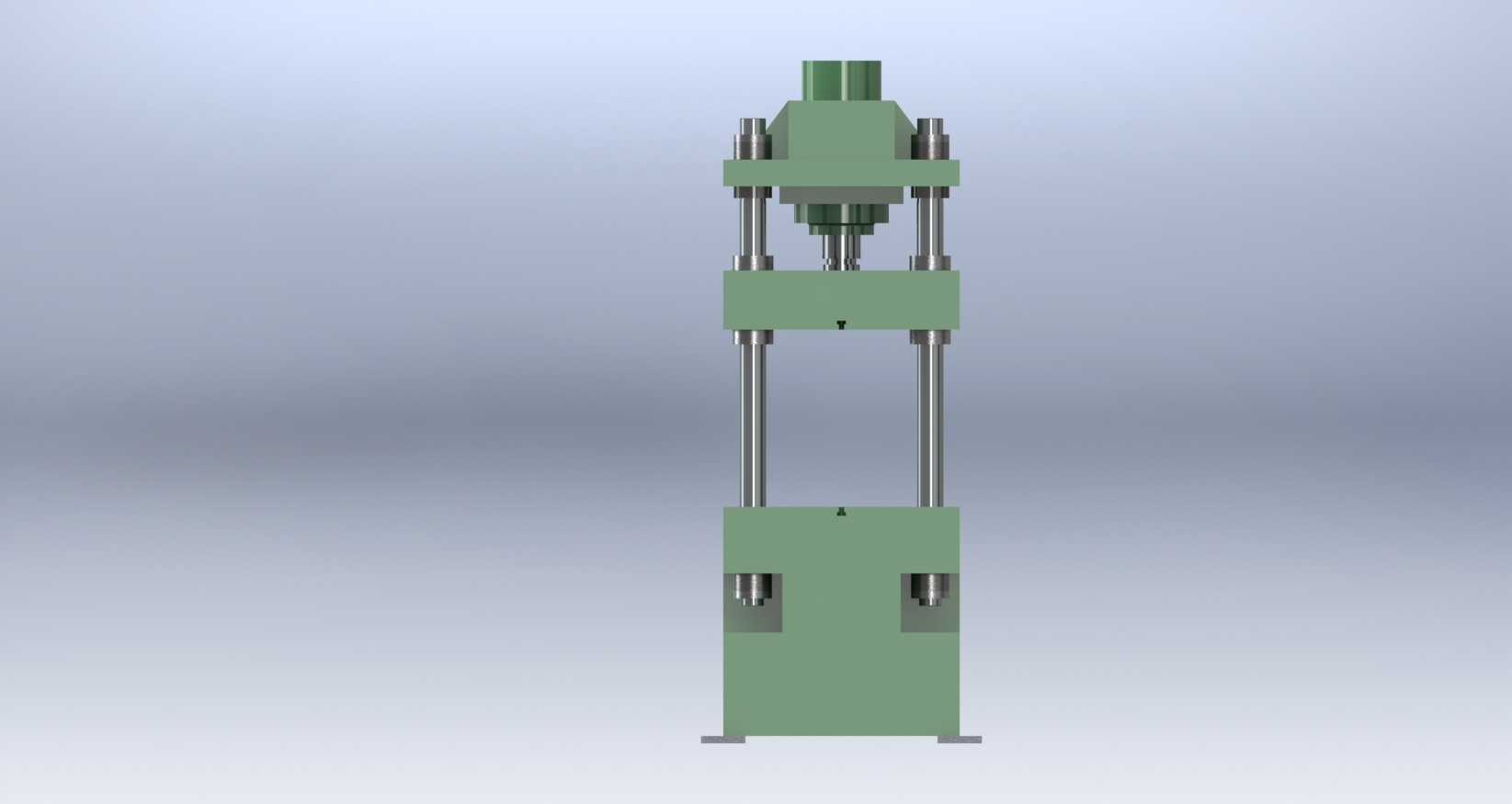

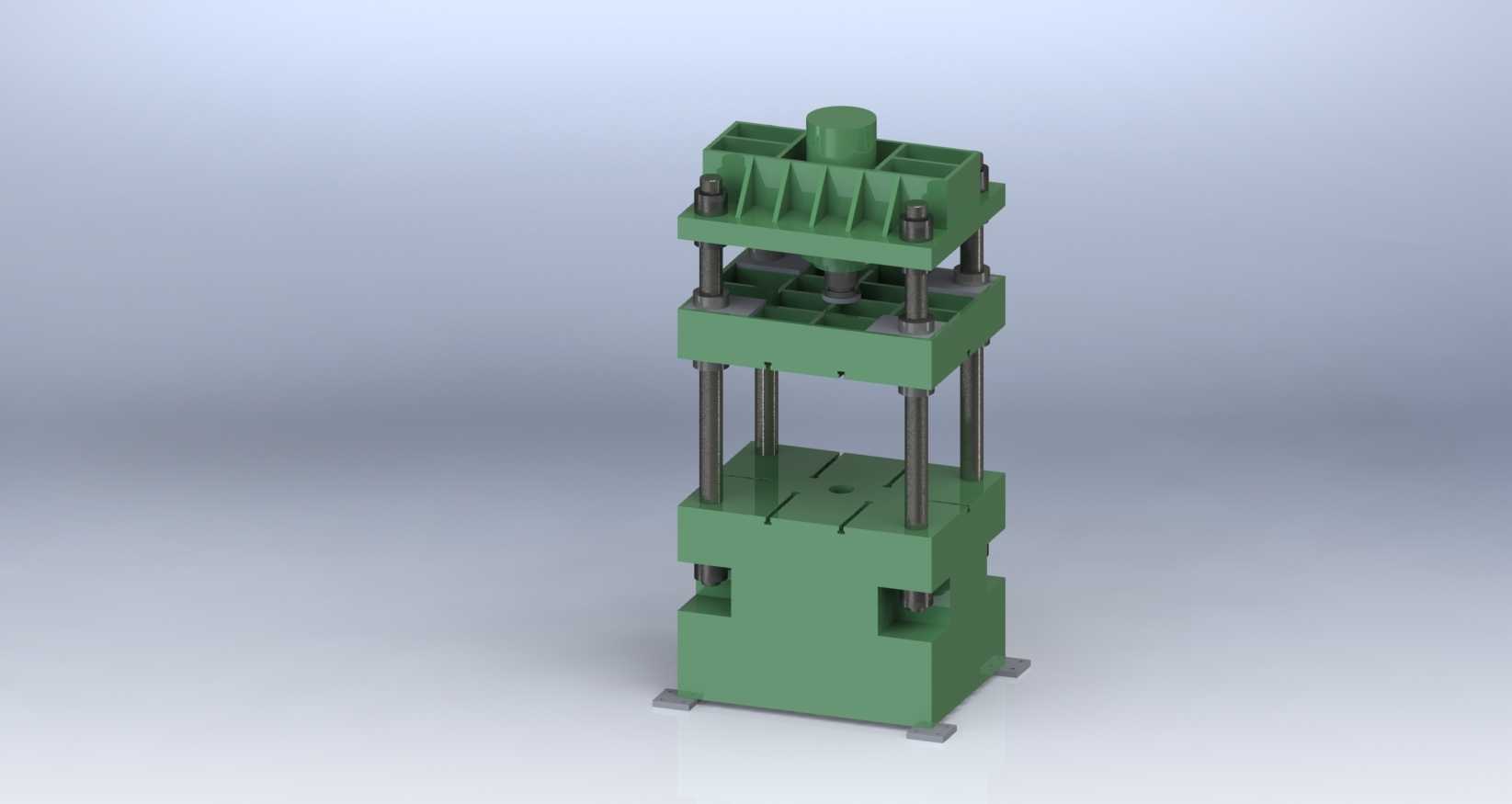

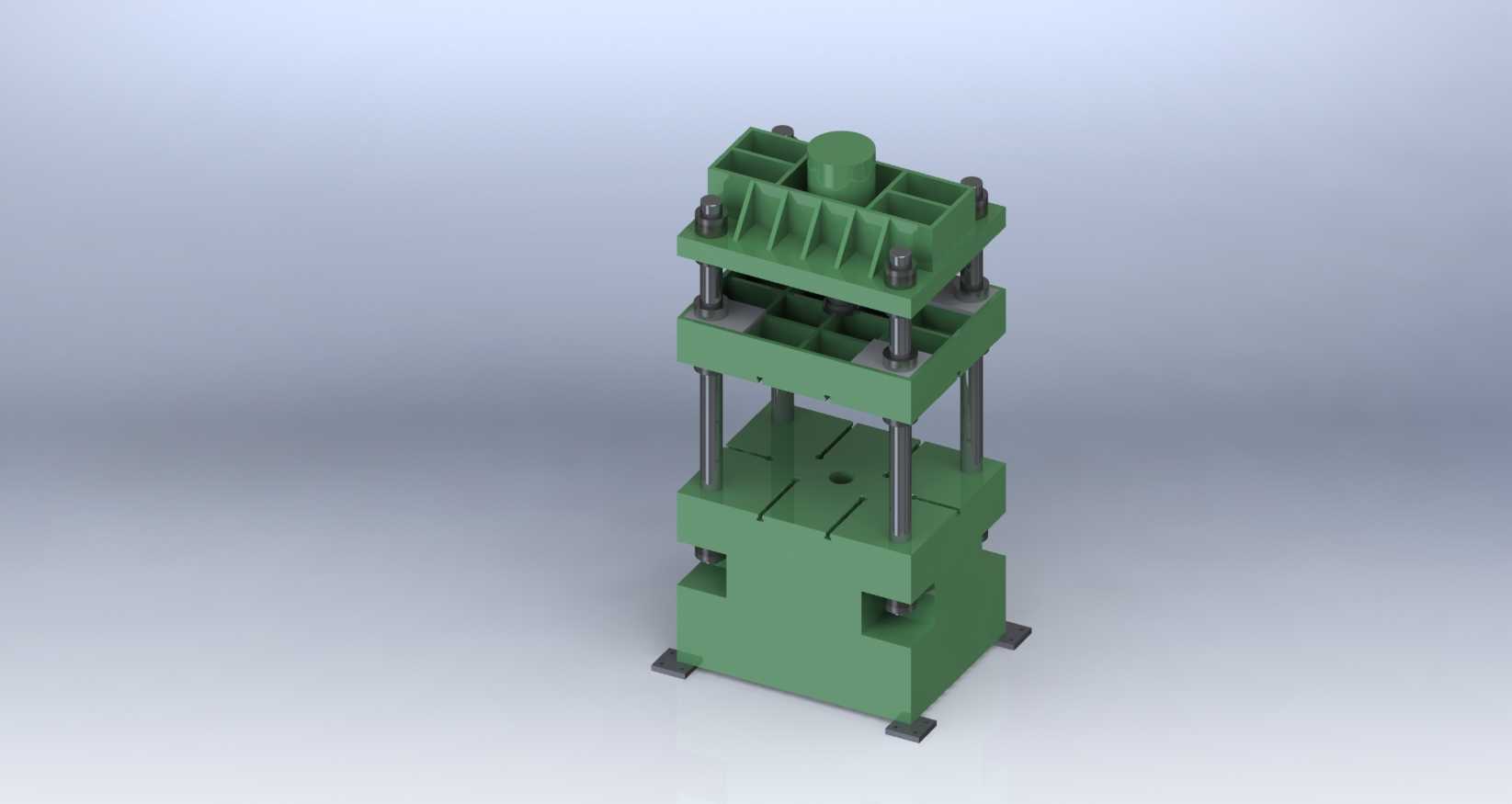

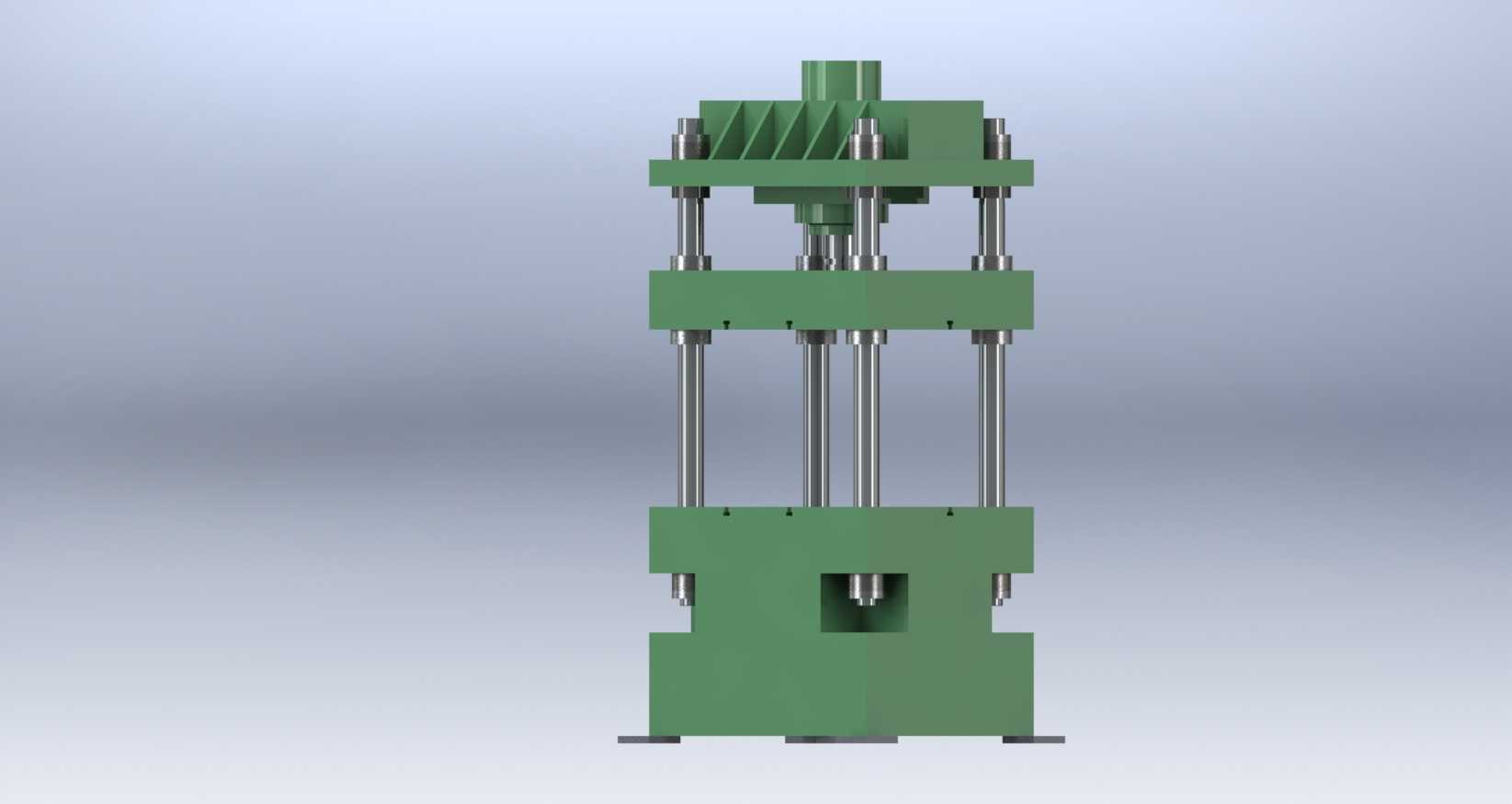

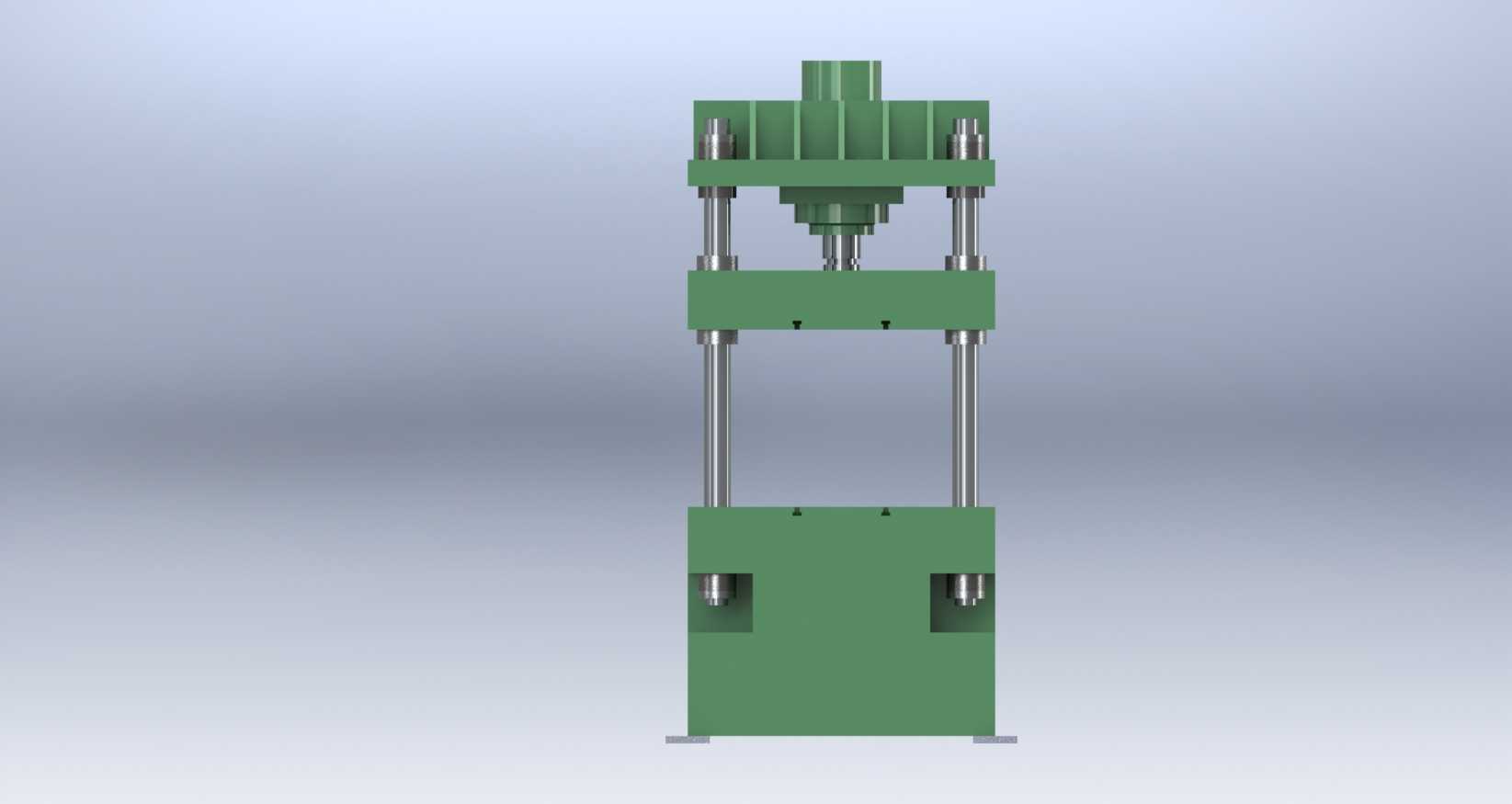

　　从结构布局来看，设备采用经典的三梁四柱式架构，上横梁、活动滑块、下工作台三个核心承载部件通过四根高强度立柱连接导向，这种布局的优势在于压制过程中受力均匀对称，不会出现偏载导致的滑块卡滞问题，相比框架式压机，四柱结构的开敞性更好，操作人员上下料、更换模具的操作空间更充裕，也方便配套自动化送料机构的对接安装。上横梁内部集成主工作油缸，油缸的活塞杆端与活动滑块刚性连接，滑块沿四根立柱做上下往复直线运动，立柱表面配套高频淬火处理的导向套，配合间隙控制在合理范围，既能保证滑块运动的直线精度，也能降低长期运行的磨损量。

　　设计过程中首先要核算的是承载部件的刚度，上横梁和下工作台作为主要承力结构，采用箱型焊接结构，内部布置合理的加强筋板，避免满负荷压制时出现过大的挠度变形，毕竟如果工作台变形量超标，会直接导致压制工件的厚度不均、模具受力偏载崩损。滑块的导向长度经过匹配计算，在滑块运行到下死点位置时，导向套与立柱的配合长度仍能满足导向精度要求，防止压制过程中滑块出现倾斜。设备的下工作台预留标准T型槽，用于安装固定不同规格的模具，T型槽的间距、槽宽参数符合通用压机的安装标准，不需要额外加工转接板就能适配多数标准模架。

　　从安装边界来看，设备底部预留整体式安装底座，底座上设置地脚螺栓安装孔，安装时需要配套浇筑混凝土地基，地基的承载能力要匹配设备满负荷工作时的总作用力，避免长期运行出现基础沉降。设备的整体高度需要结合车间厂房的净高核算，滑块在上极限位置时，顶部油缸的吊装空间要预留足够余量，方便后期设备维护时拆卸油缸部件。四柱的间距决定了可安装模具的最大平面尺寸，这套结构的立柱内间距可以满足中型尺寸模具的安装需求，工作台面的开孔位置配套顶出油缸安装位，可根据工艺需求选配下顶出机构，完成拉深工序后的工件顶出脱模。

　　液压系统的布局上，主油缸采用活塞式结构，下行阶段依靠快进回路提升空行程速度，减少辅助作业时间，接触工件后自动切换为慢速工进，保证压制过程的平稳性，避免快速冲击损坏模具和工件。设备的行程限位设置多重保护，既有电气行程开关控制上下极限位置，也配套机械硬限位结构，防止电气故障时滑块超行程运行。导向立柱采用拉紧式安装结构，两端通过锁紧螺母与上下横梁固定，预紧力经过精确计算，避免设备加压时立柱出现拉伸变形导致的连接松动。

　　在实际生产应用中，这类压机可以配套不同的模具完成多种工序，比如配套冲裁模可以完成金属板材的落料、冲孔，配套拉深模可以完成筒形件、盒形件的拉深成型，配套压装夹具可以完成轴承、衬套的过盈压装，也可以用于焊接组件的校平整形。相比机械压力机，液压机的压制力、压制速度、保压时间都可以灵活调整，针对不同材质、不同工艺要求的工件可以匹配对应的参数，比如针对复合材料模压需要长时间保压的需求，液压系统可以配置保压回路，维持设定压力稳定在误差范围内，保证工件的固化成型质量。

　　结构设计时也充分考虑了维护便利性，导向套采用可拆卸式结构，磨损后可以快速更换，不需要拆解整个横梁结构；油缸的密封件选用标准规格型号，后期更换时不需要定制非标配件；润滑系统采用集中润滑布局，所有导向面、运动副的润滑点都通过管路连接到统一注油位置，减少日常维护的工作量。设备的安全防护方面，滑块两侧可以配套安装安全光栅，操作人员误入危险区域时设备会紧急停止，也可以选配安全栓，模具维护时将安全栓支撑在滑块和工作台之间，防止滑块意外下落造成安全事故。
