四柱式拉深液压机结构三维设计

　　在金属板材成型加工领域，拉深工艺是覆盖件、容器类零件生产的核心工序，这款四柱式拉深液压机的三维结构设计，完全围绕中小批量钣金件拉深成型的实际工况展开。从应用场景来看，该设备可适配家电外壳、汽车覆盖件小件、不锈钢厨卫制品、五金容器等零件的拉深、压印、浅成型工序，在五金加工厂、钣金成型车间、汽配零件生产线上都能作为核心成型工位使用，相比曲柄压力机，液压传动的特性让它在拉深过程中能保持稳定的压边力输出，避免板材起皱、拉裂的常见工艺缺陷。

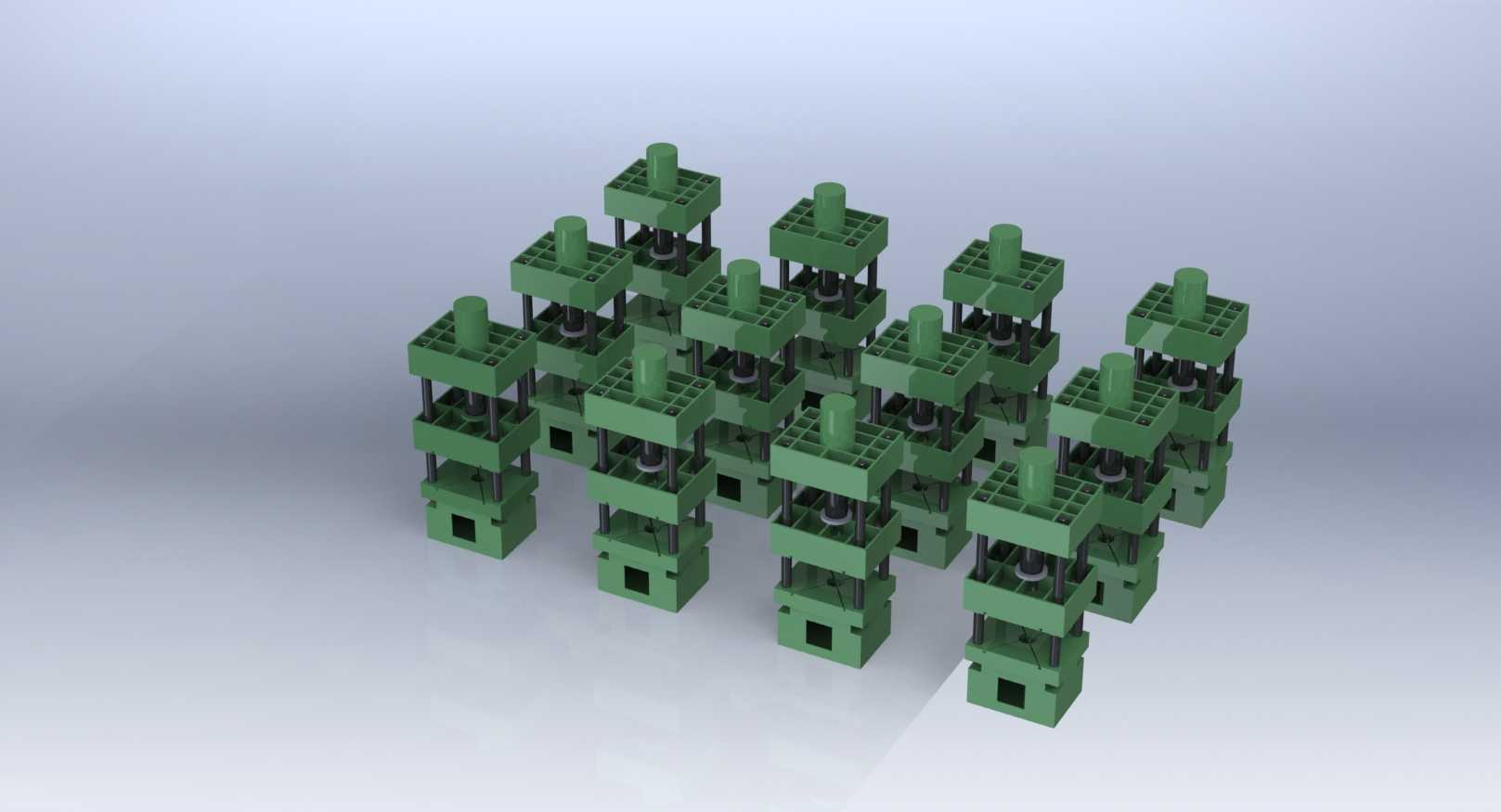

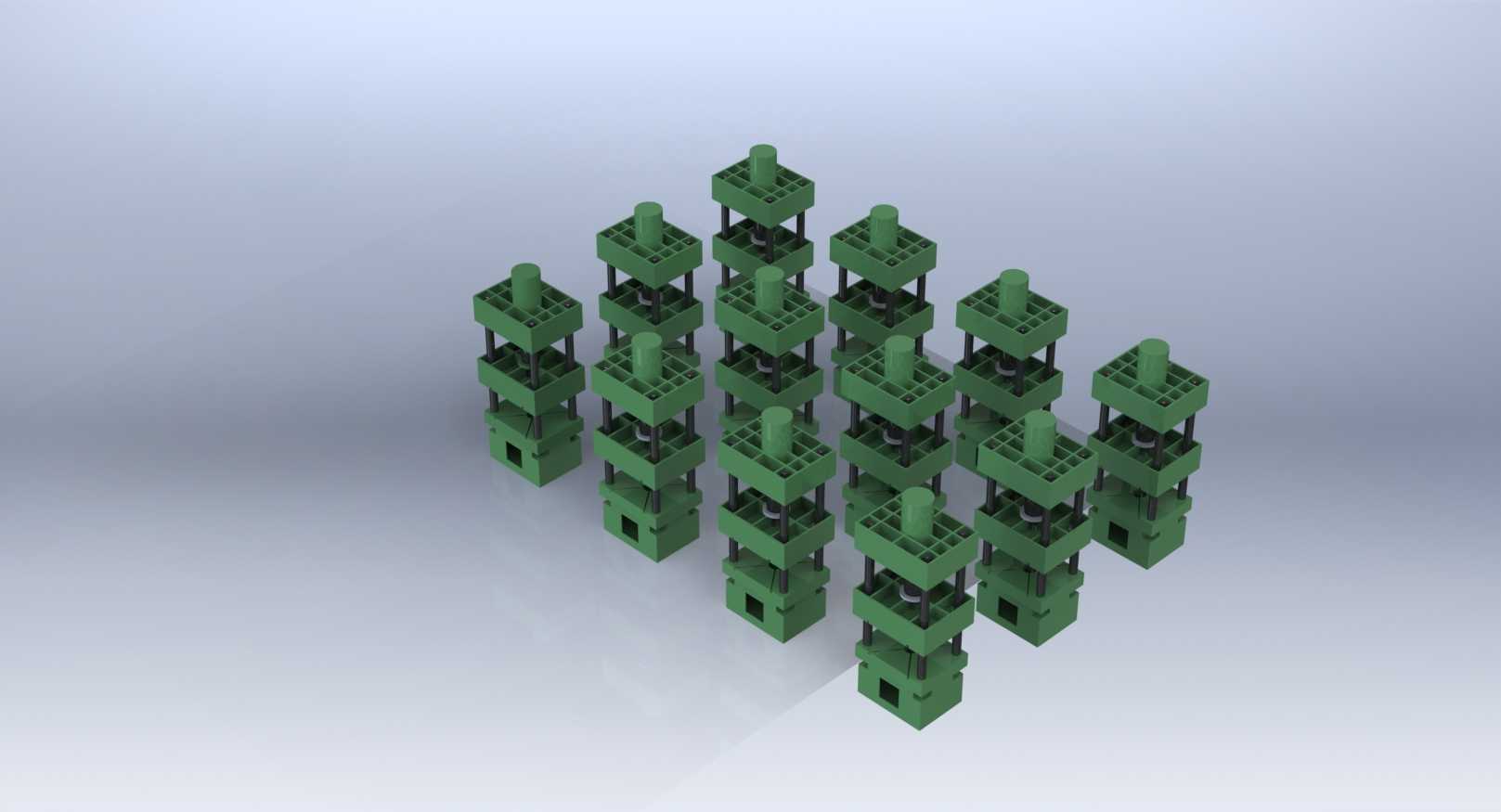

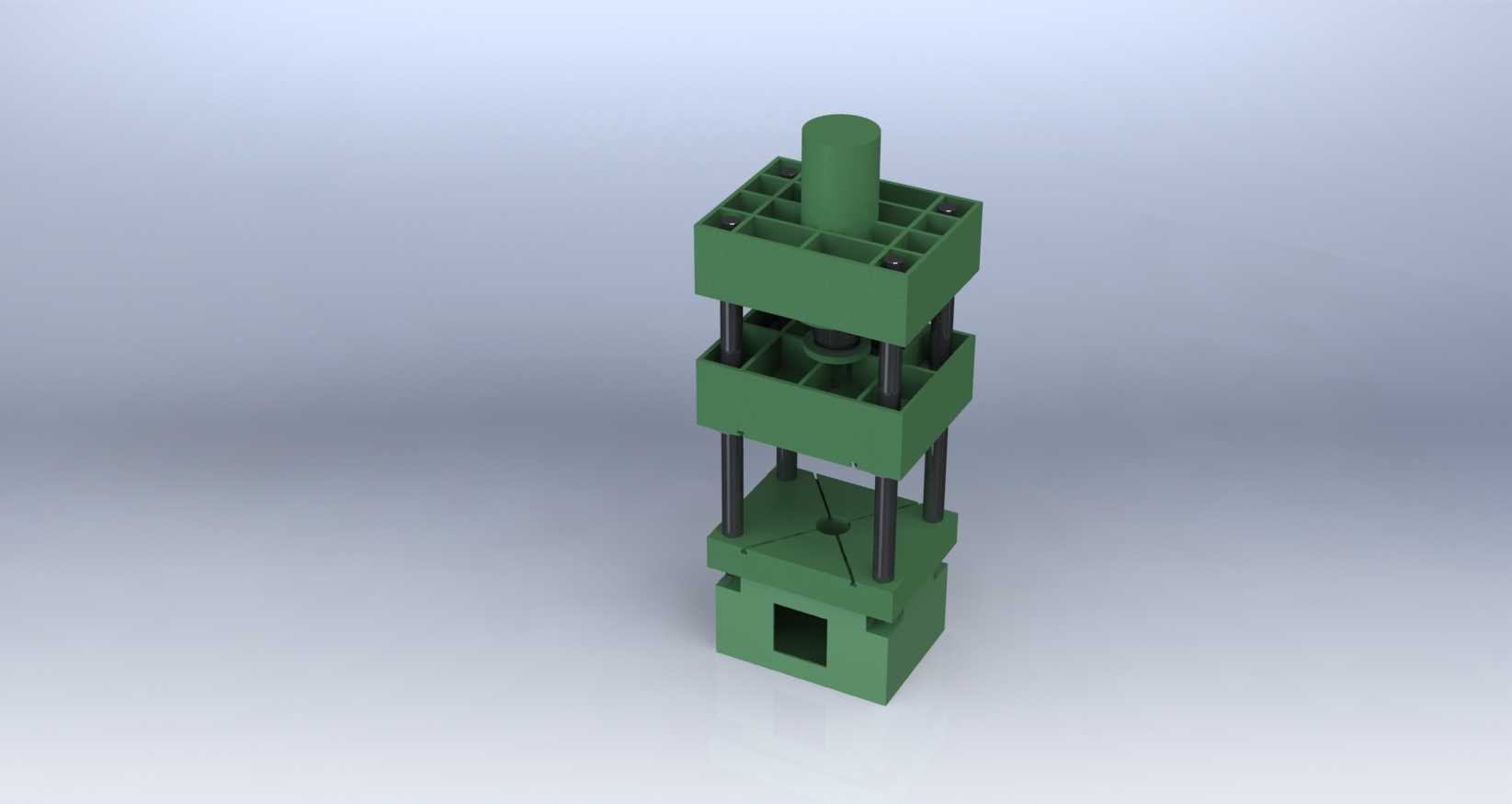

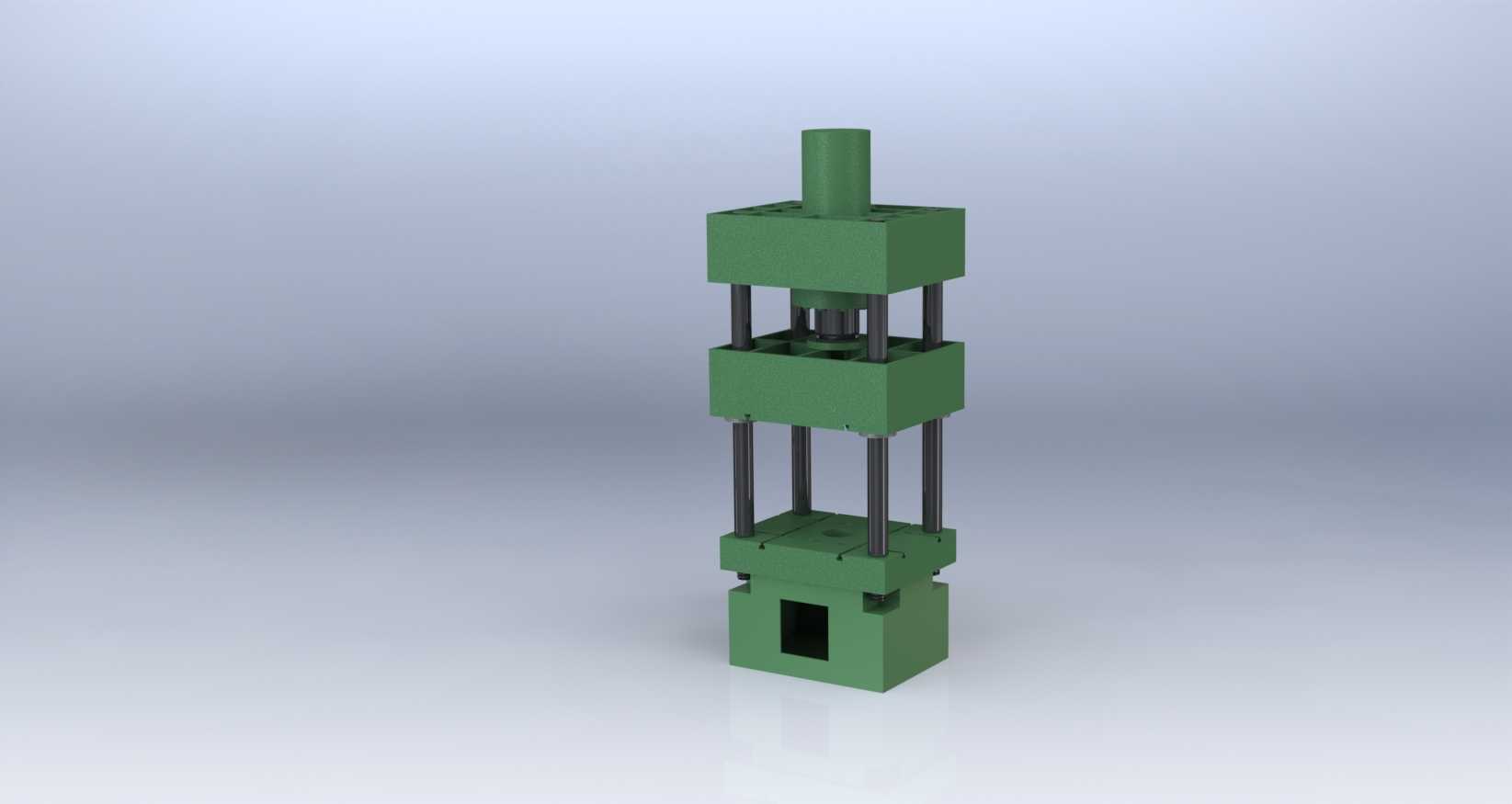

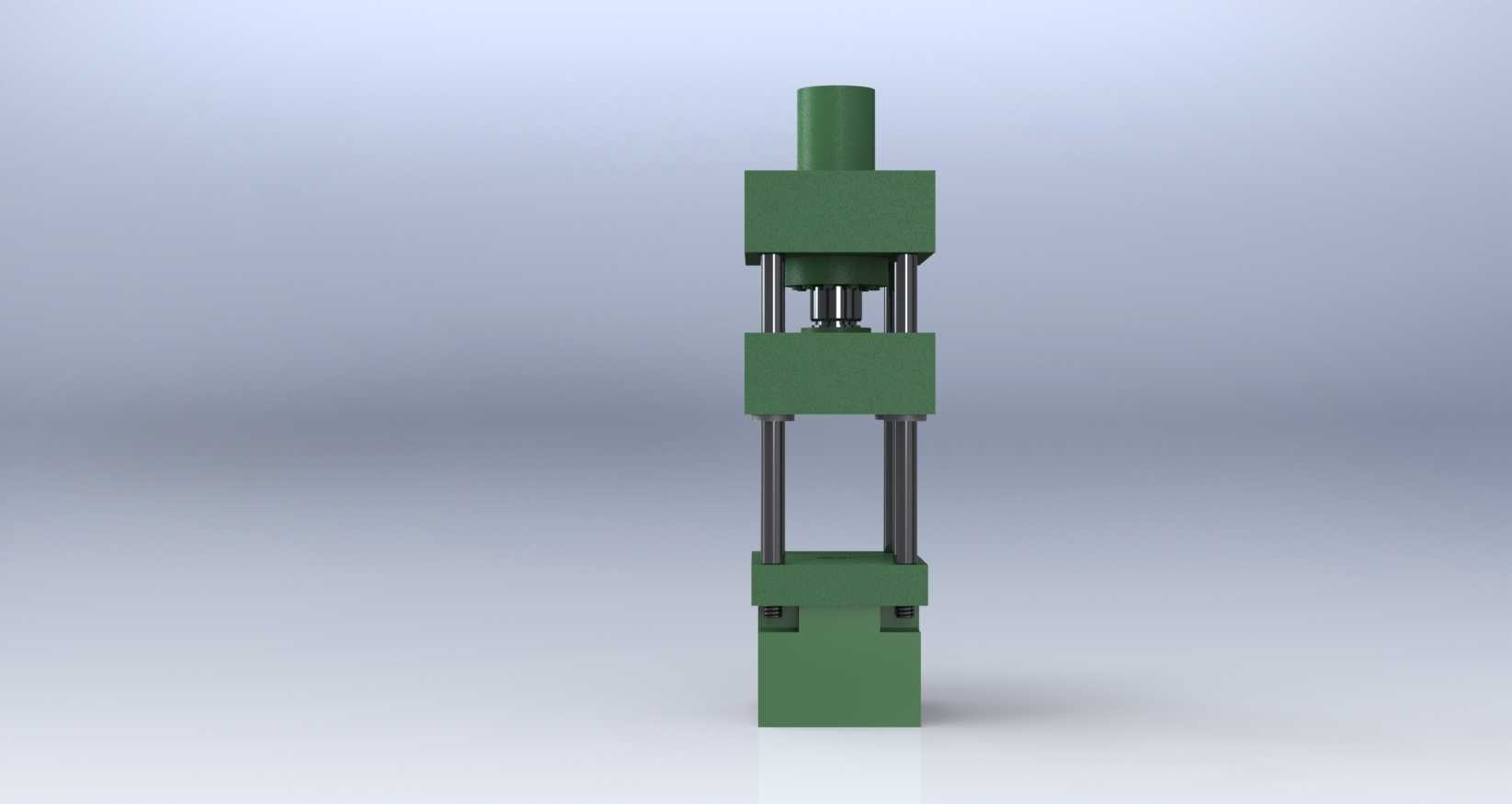

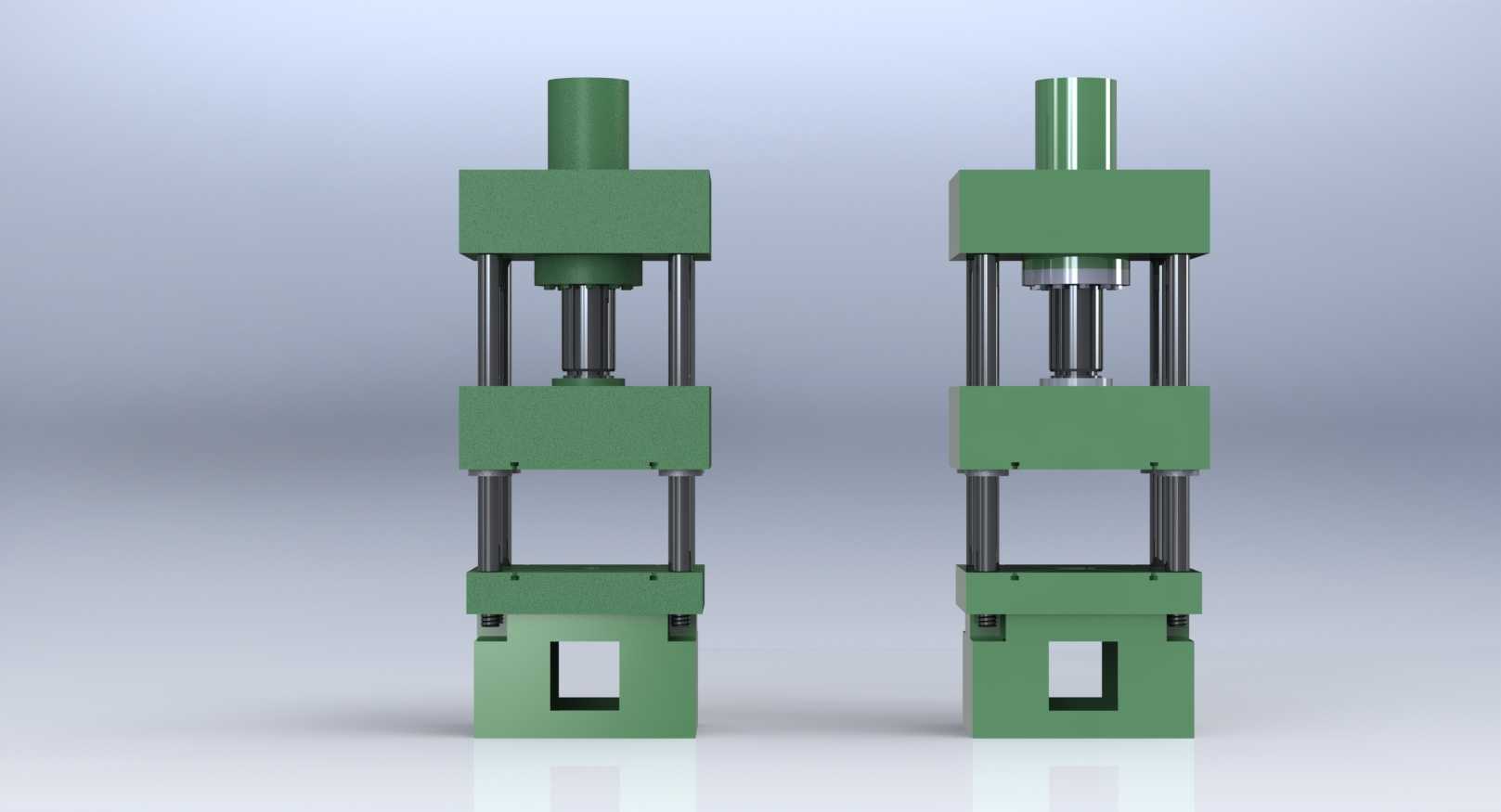

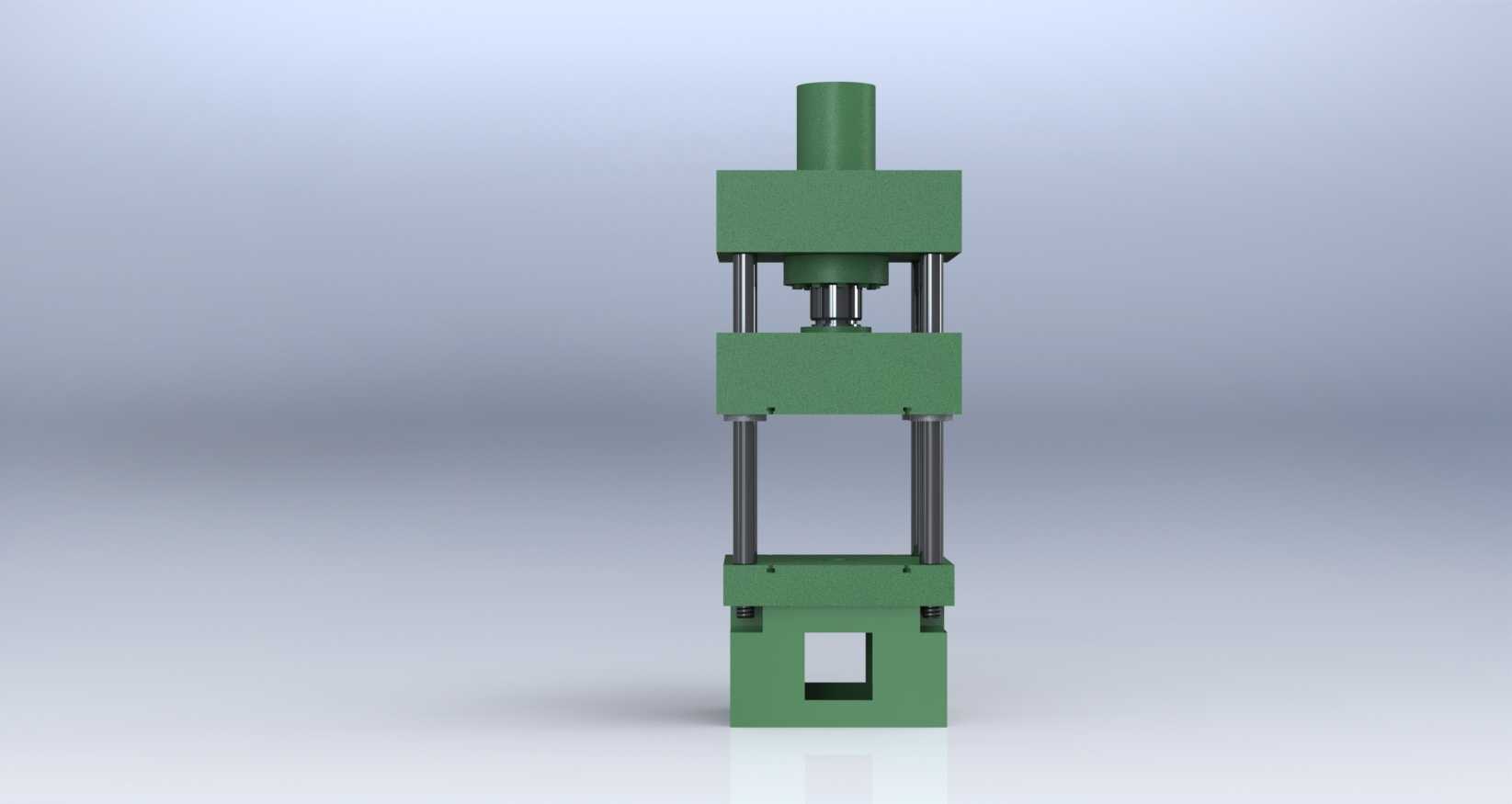

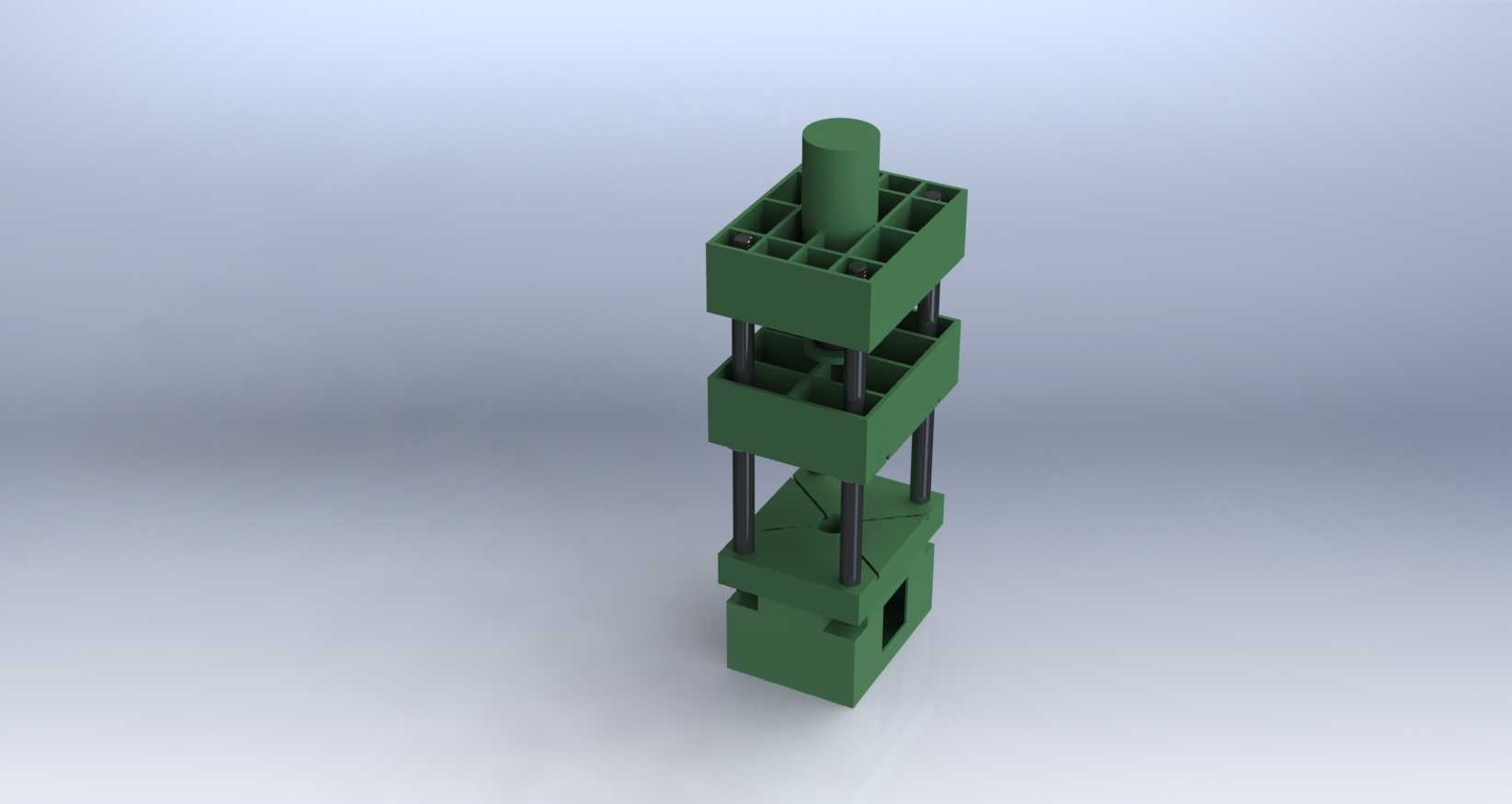

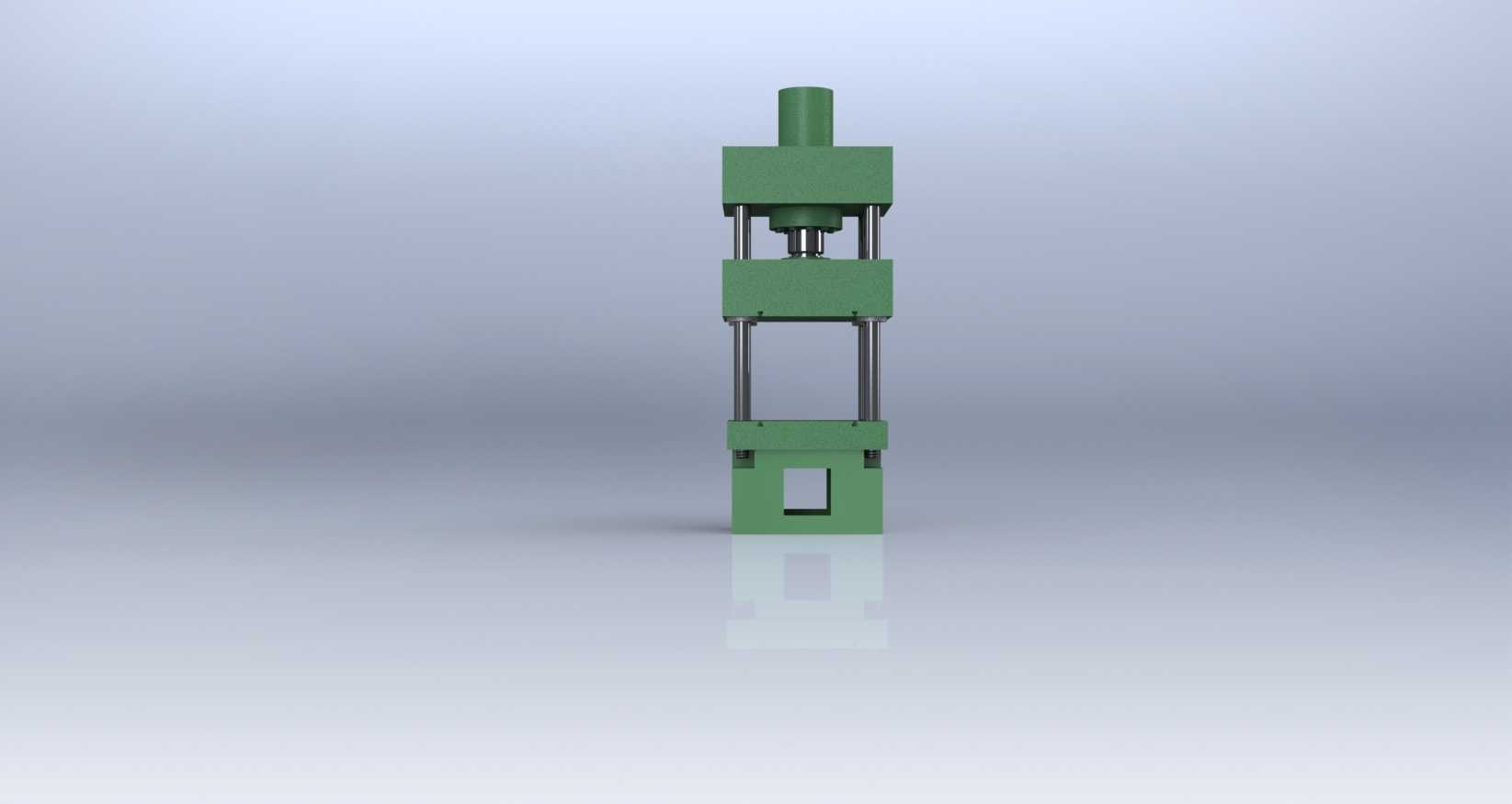

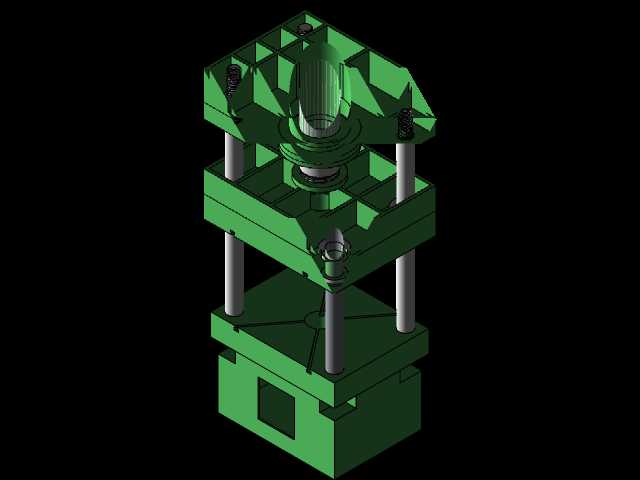

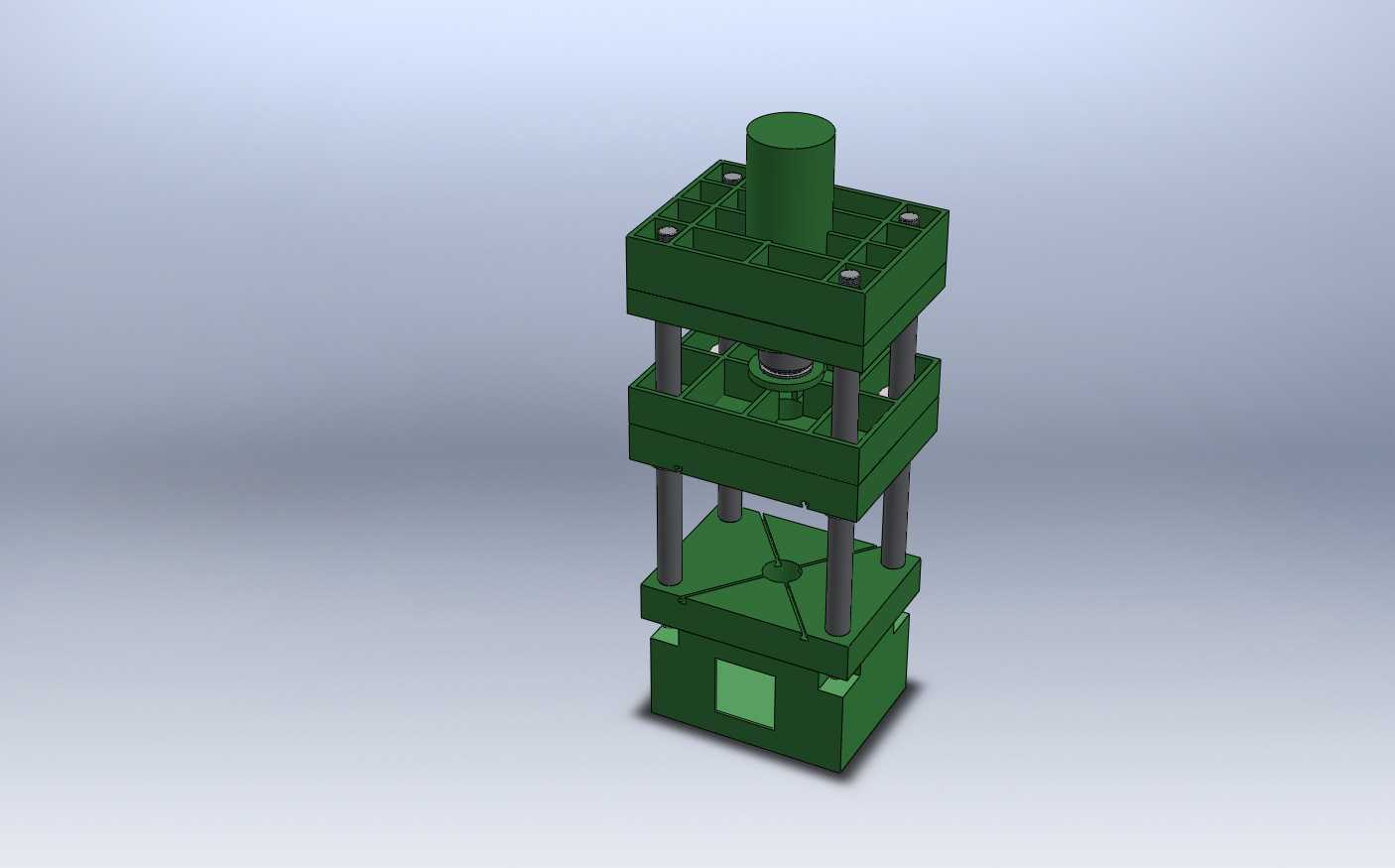

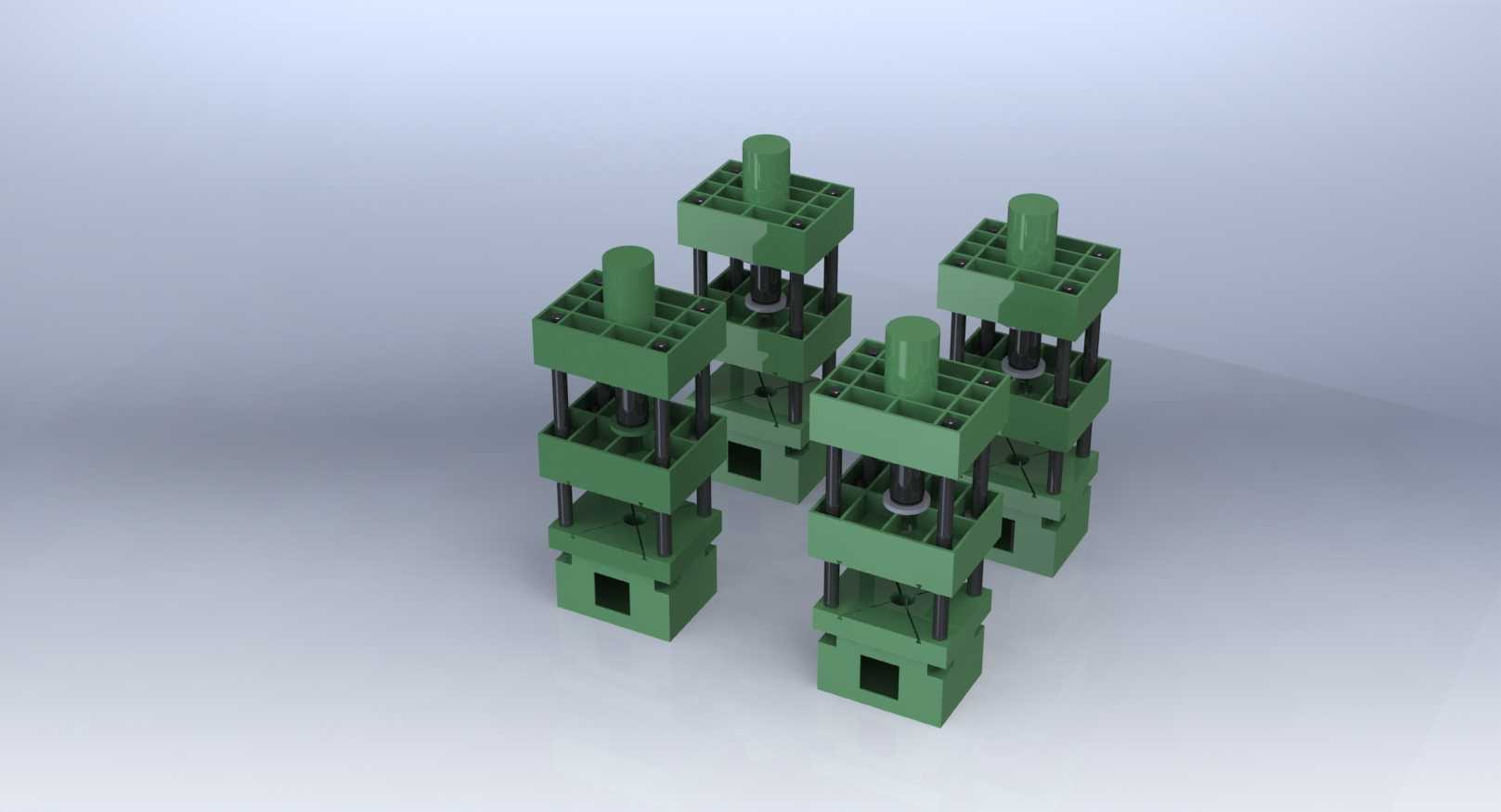

　　从结构设计思路来看，整机采用经典的三梁四柱导向布局，上横梁、活动横梁、下底座均采用箱型焊接结构的设计逻辑，建模时充分考虑了焊接件的应力释放预留量，导向立柱采用45号钢调质处理的设计参数，表面高频淬火后硬度可达HRC45以上，配合活动横梁上的铜套导向结构，能保证活动横梁在上下运行过程中的平行度偏差控制在0.1mm/1000mm以内，满足精密拉深的导向精度要求。主油缸安装在上横梁中心位置，采用活塞式双作用油缸结构，缸筒内壁采用珩磨处理，活塞密封采用组合式密封圈，既能保证高压下的密封性能，也能降低长期运行的密封件磨损速率。

　　设备的压边功能通过下置的四个辅助压边油缸实现，四个压边缸对称布置在下底座的四个角位，可根据不同板材的拉深工艺需求独立调整压边力大小，在拉深开始前压边缸先行顶出，将板材边缘压紧在压边圈上，主油缸带动凸模下行完成拉深动作，拉深到位后可通过下置顶出缸将成型工件从凹模中顶出，实现工序的自动化出料衔接。从安装边界来看，整机的安装基面需要预留不小于设备外形尺寸每边外延300mm的操作维护空间，地面承重需要满足设备总重加上最大成型力的动载荷系数要求，基础预埋螺栓的位置需要与下底座的安装孔位完全匹配，安装时需要通过水平仪将下底座的水平度调整至0.05mm/1000mm以内，再依次安装立柱、上横梁、活动横梁及油缸部件，避免导向立柱出现偏载导致的拉伤问题。

　　在功能特性上，这款液压机的液压系统采用插装阀集成设计，管路布局紧凑，压力损失小，动作响应速度快，可实现点动、单次循环、连续循环三种操作模式，配合行程限位开关与压力继电器的双重保护，既能保证拉深行程的位置精度，也能在系统压力超过设定值时自动溢流卸荷，保护设备结构与模具不受损坏。活动横梁的下行速度分为快进、工进、快退三个阶段，快进阶段可缩短空行程时间提升加工效率，工进阶段可根据工艺需求无级调整压制速度，适配不同厚度、不同材质板材的拉深成型速率要求，避免速度过快导致的板材拉裂问题。

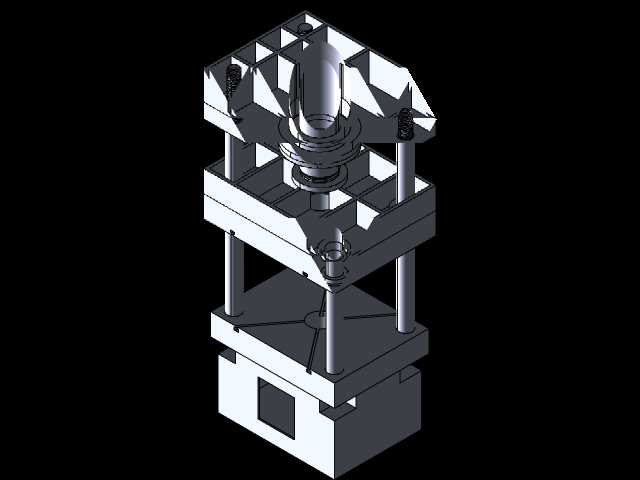

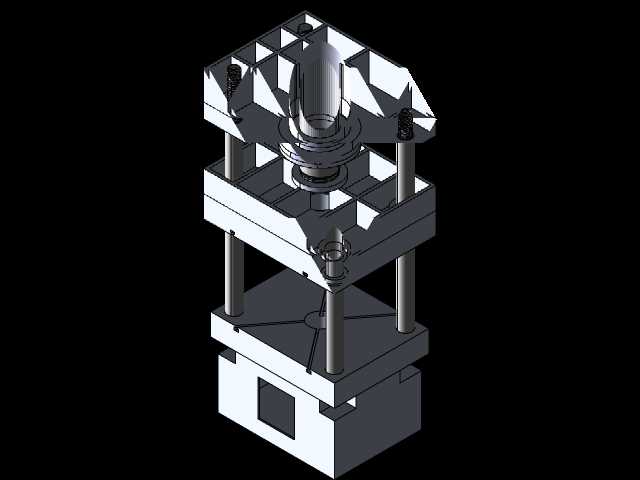

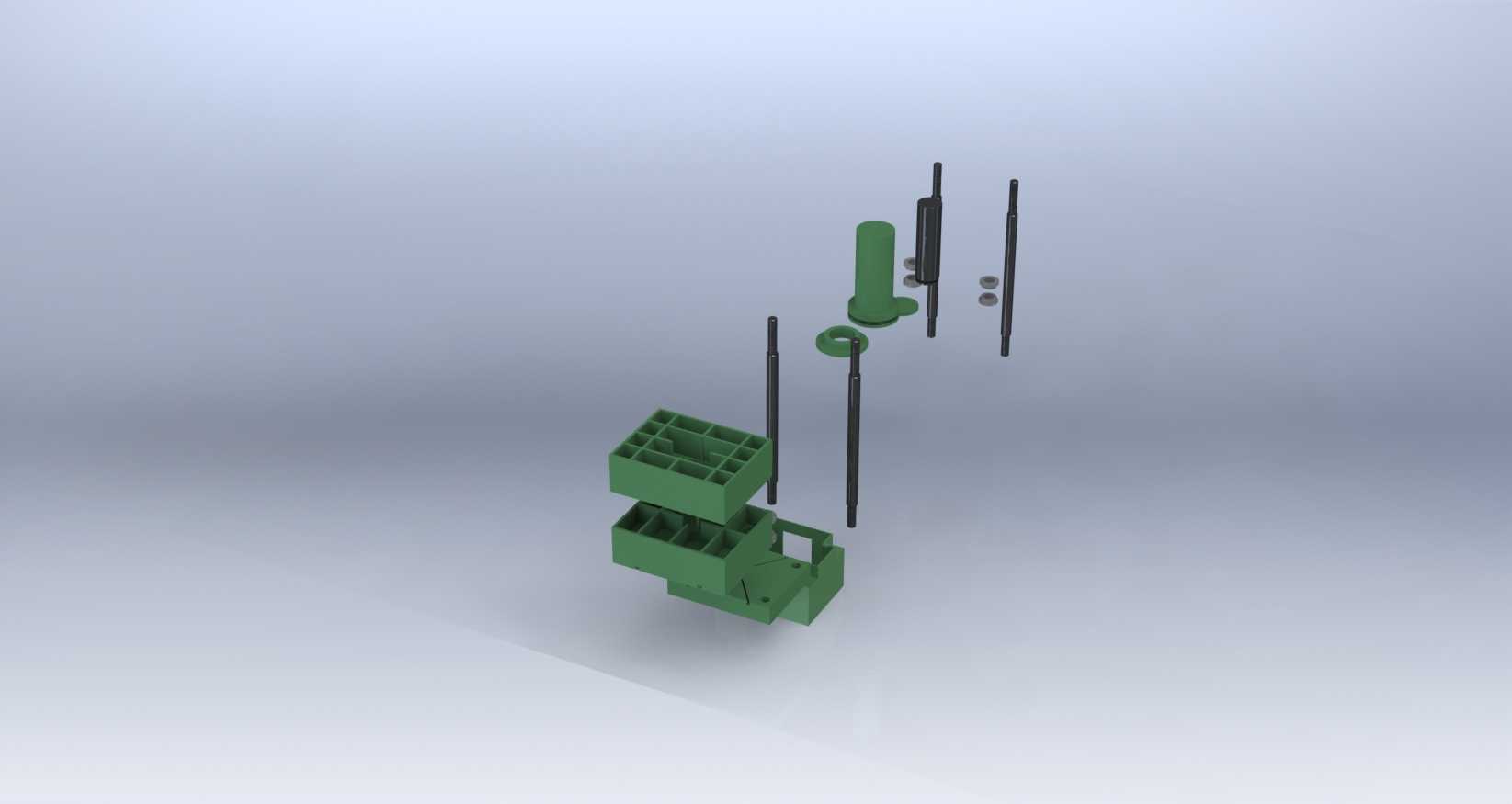

　　建模过程中对各个部件的装配间隙做了精准还原，比如导向铜套与立柱的配合间隙控制在0.03-0.05mm之间，活塞与缸筒的配合间隙控制在0.02-0.04mm之间，各个连接法兰的螺栓孔位、密封槽尺寸都按照实际加工标准做了参数化设计，方便后续根据实际生产需求调整设备的公称压力、开口高度、行程参数。整机的润滑系统采用集中自动润滑设计，导向面、油缸销轴等运动部位都预留了润滑通道，可通过自动润滑泵定期加注润滑脂，降低运动部件的磨损速率，延长设备的整体使用寿命。在安全防护方面，设备的正面与侧面预留了安全光栅的安装位置，可在操作人员进入危险区域时自动停止设备运行，同时液压系统配备了安全支撑阀，避免管路爆裂时活动横梁出现下坠风险，满足锻压设备的安全设计规范要求。
