农用机械铰接式球形连接操作手柄

　　这类带球形端头的铰接式操作手柄，在农用作业机械的操纵系统里应用十分广泛，不管是小型手扶农机的离合操纵、耕深调节，还是中型植保机械的油门控制、管路阀门扳动，都能见到这类结构的身影。从实际使用场景来看，农机作业环境多是露天泥地、高尘高湿的田间，操纵部件需要频繁承受不同角度的扳动力，还要避免杆件卡滞、操作滑脱的问题，这个手柄的结构设计刚好匹配这类工况需求。

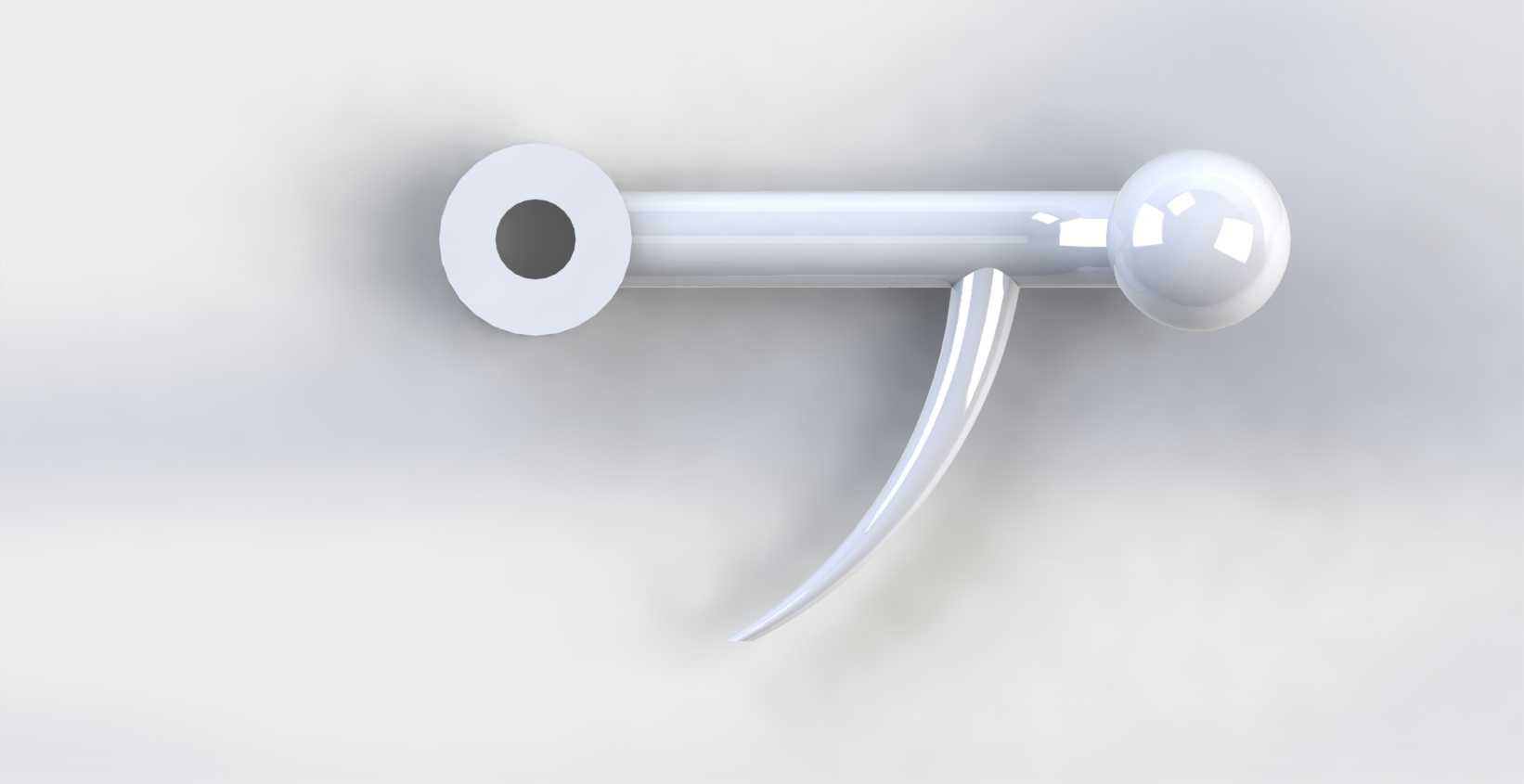

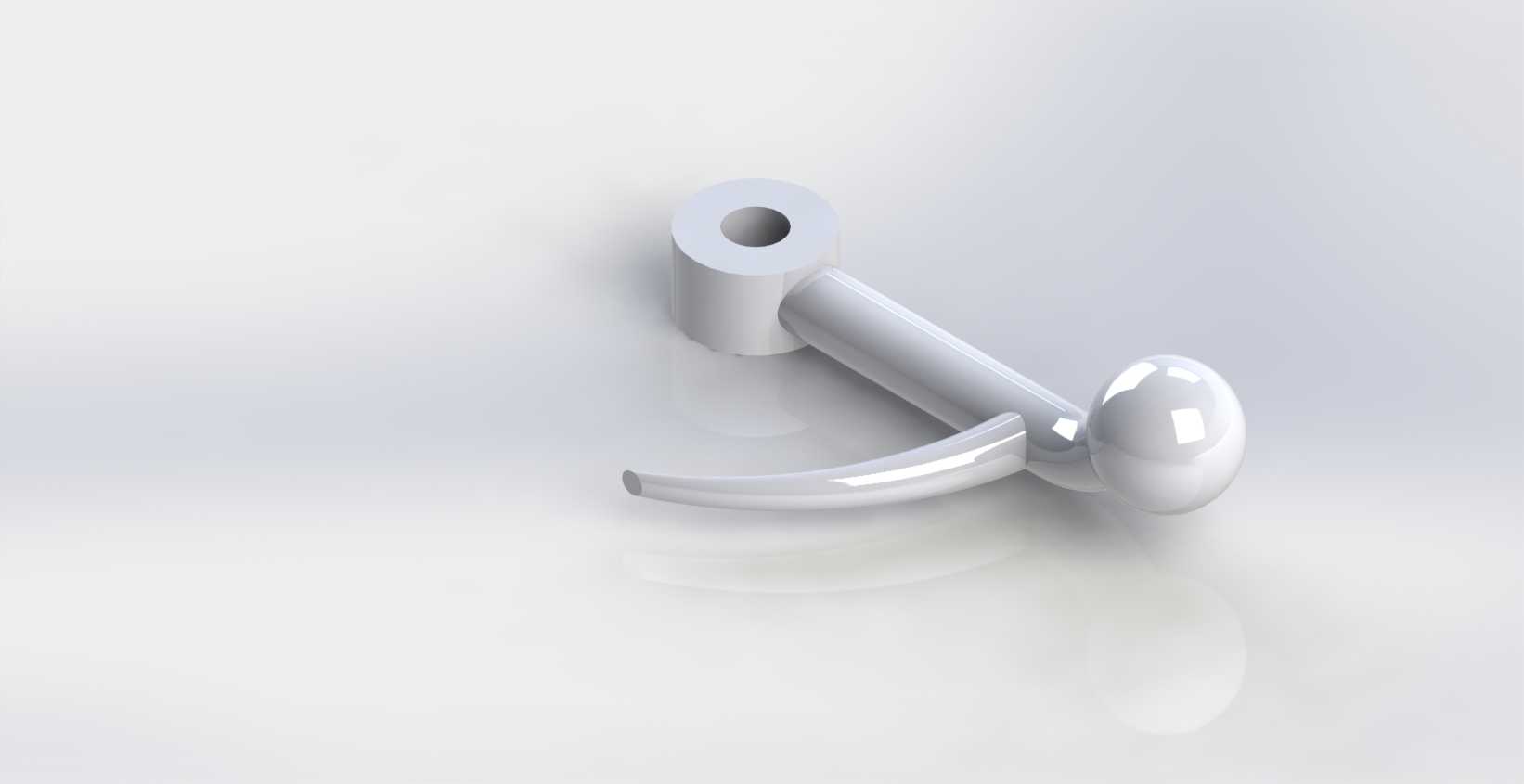

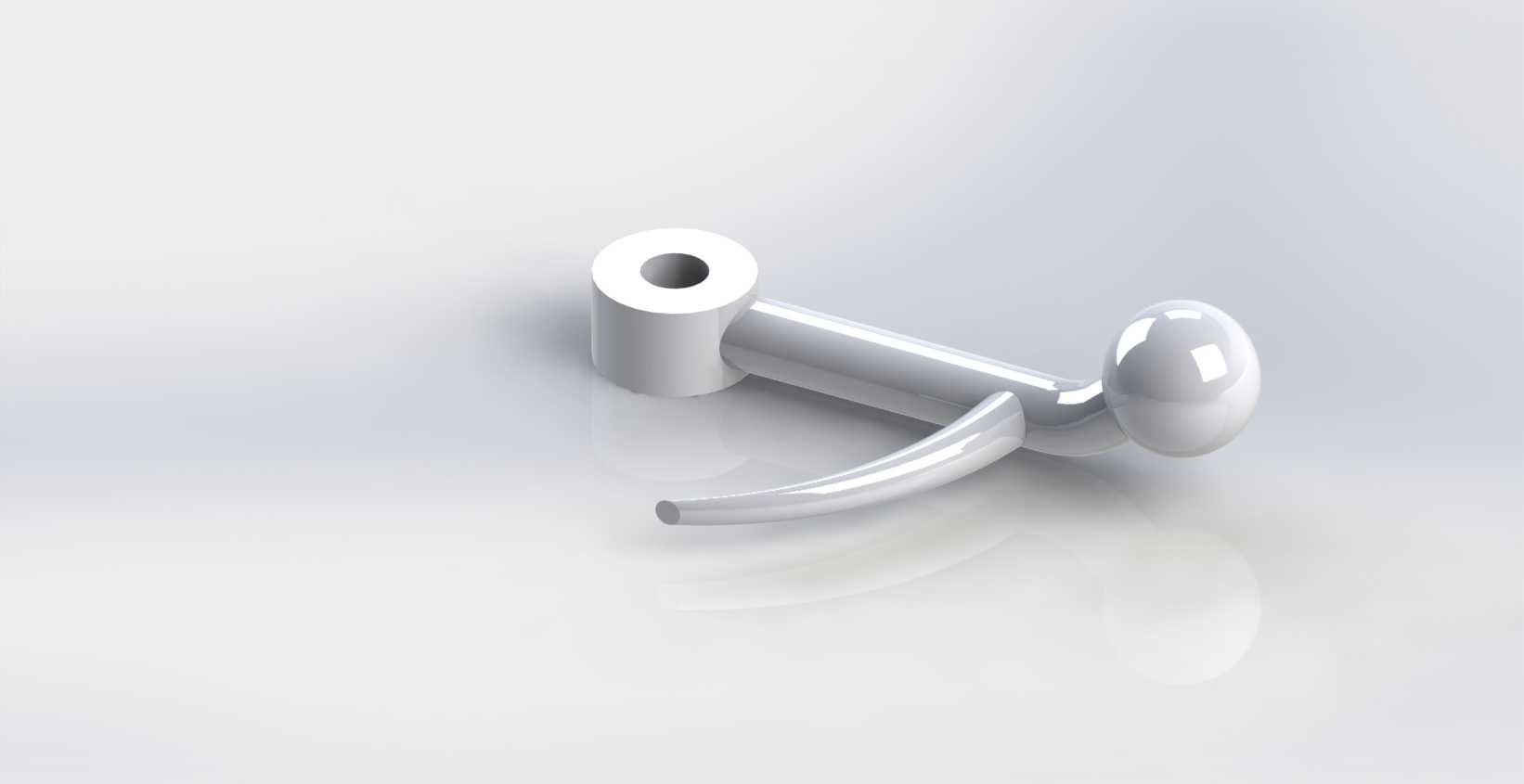

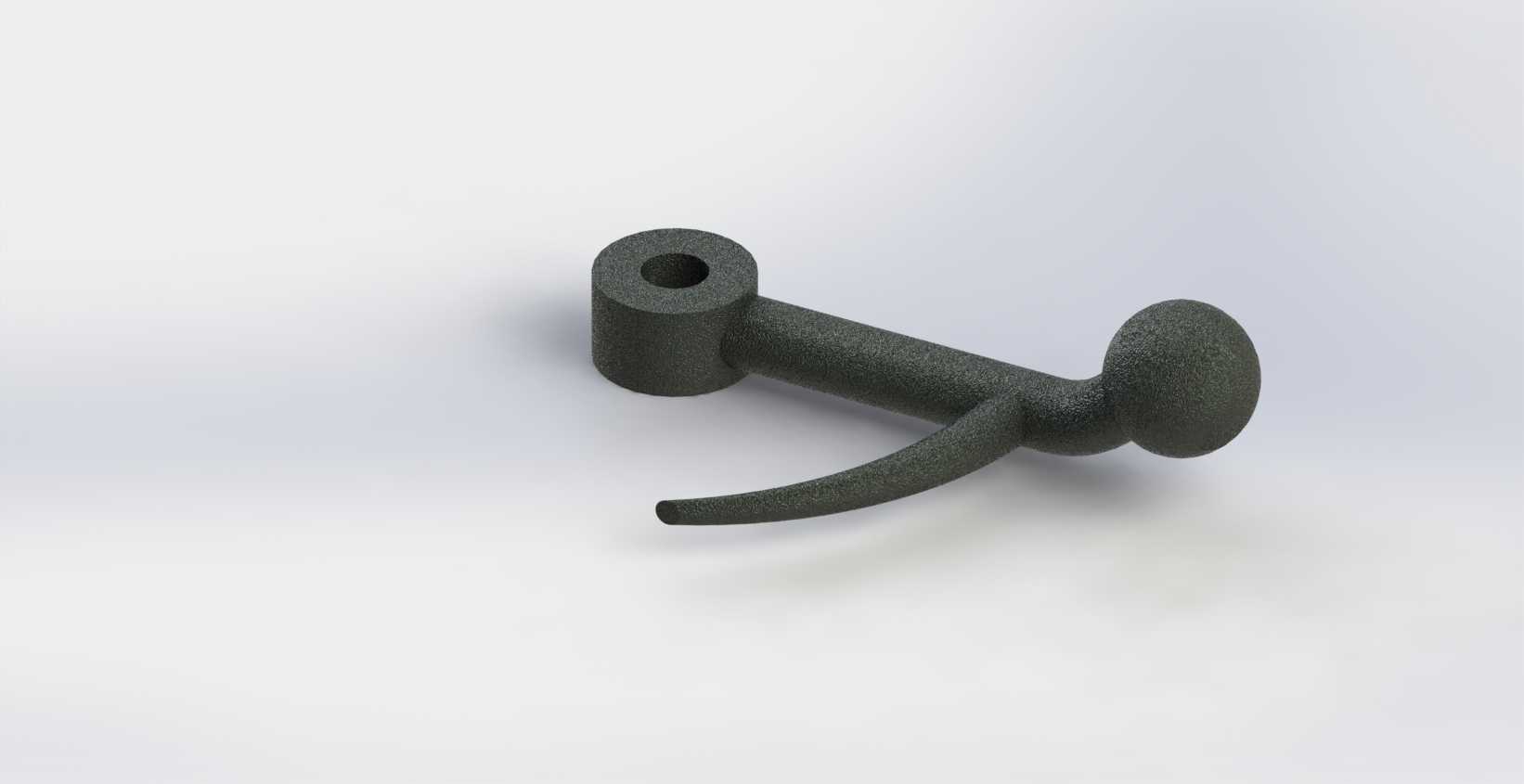

　　先看功能特性，手柄一端的带孔圆柱座是安装铰接位，这个内孔的加工精度直接决定了手柄转动的顺畅度，安装时通过销轴穿过这个通孔，将手柄固定在设备的操纵支座上，转动间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大出现操纵晃量，也不会因为间隙过小导致泥沙进入后卡滞。中间的斜向杆身是力传递的主体，杆身采用变径过渡设计，靠近铰接座的位置直径稍大，能承受扳动时的最大弯矩，往球形端头方向逐渐收窄，既减轻了整体重量，也让操作者握持施力的时候更贴合手部发力角度。端头的球形结构是操作接触位，表面做了高光顺滑处理，没有尖锐棱角，操作者戴劳保手套操作的时候也不会出现硌手、勾挂织物的问题，球形的接触面不管是从哪个角度施力，都能保证力的传递均匀，不会出现局部应力集中导致的杆身变形。

　　再说到设计思路，做这个结构的三维建模时，首先要确定的是铰接孔的中心到球形端头中心的直线距离，这个尺寸直接关联操纵行程，比如用在农机离合操纵上，手柄扳动角度在25度到30度之间时，要保证离合拨叉的行程刚好达到分离轴承的工作行程，不能出现行程不够导致离合分离不彻底，或是行程过大导致拨叉过度磨损的问题。杆身的弯曲角度是经过反复校核的，要避开安装位置周边的农机覆盖件、管路走线，保证手柄在全行程转动过程中，不会和周边构件发生干涉，同时还要让操作者站在常规操作位置时，手臂自然下垂就能碰到球形端头，不需要过度抬臂或是弯腰，降低长时间操作的疲劳感。铰接座的端面做了加厚处理，因为这个位置是整个手柄受力最大的部位，频繁扳动的时候，销轴和孔壁的接触应力集中在孔口位置，加厚处理能避免孔口位置长期受力出现变形、开裂的问题。

　　从安装边界来看，铰接座的圆柱外径要和支座上的安装槽宽度匹配，安装后手柄的转动平面要和操纵拉索的拉动方向保持平行，避免出现侧向分力导致拉索磨损加快。球形端头的直径控制在30mm左右，这个尺寸刚好适合成年人手掌握持施力，不会因为直径太细导致捏持费力，也不会因为直径太粗导致冬季戴厚棉手套时抓握不稳。杆身和球形端头、铰接座的连接位置都做了圆弧过渡，没有直角应力集中点，在承受突发的冲击力时，比如田间作业时不小心碰到手柄，应力会顺着圆弧面分散，不会在连接位置出现断裂。另外，整个手柄的外露表面没有多余的凹槽、缝隙，日常作业时沾到的泥土、泥水很容易擦拭清理，不会出现泥沙积存在缝隙里导致清洁困难、慢慢锈蚀构件的问题，适配农机作业的粗放维护场景。

　　建模过程中，杆身的拔模角度、铰接孔的同轴度、球形面的圆度都是需要重点控制的参数，铰接孔的两端做了0.5mm的倒角，方便安装销轴的时候快速对位，也能避免孔口的锐边割伤安装人员的手部，或是刮损销轴表面的防锈层。球形端头和杆身的连接弧度，要保证握持时手指的贴合度，从铰接座到球形端头的力传递路径是直线型的，没有多余的弯折，这样扳动手柄的时候，力的损耗最小，操纵手感更直接，操作者能清晰感知到操纵机构的反馈力度，比如离合结合点的位置、阀门开启的阻力变化，都能通过手柄直接传递到手上，方便精准控制操作幅度。
