多色小家电管路密封端盖结构设计

　　这类小型管盖主要应用在小型流体管路的末端封堵场景，常见于个人护理类小家电、小型气动回路、实验室低压管路的终端位置，核心作用是阻断管路端口的流体外泄，同时阻挡外界粉尘、水汽进入管路内部造成介质污染或者管路锈蚀。从实际使用场景来看，这类端盖不需要承受过高的管路压力，大多适配外径在10mm到30mm区间的薄壁圆管，安装时多采用过盈配合或者侧面卡扣卡接的方式，不需要额外的紧固件就能实现可靠固定，日常拆装也比较便捷，不需要专用工具就能完成更换维护。

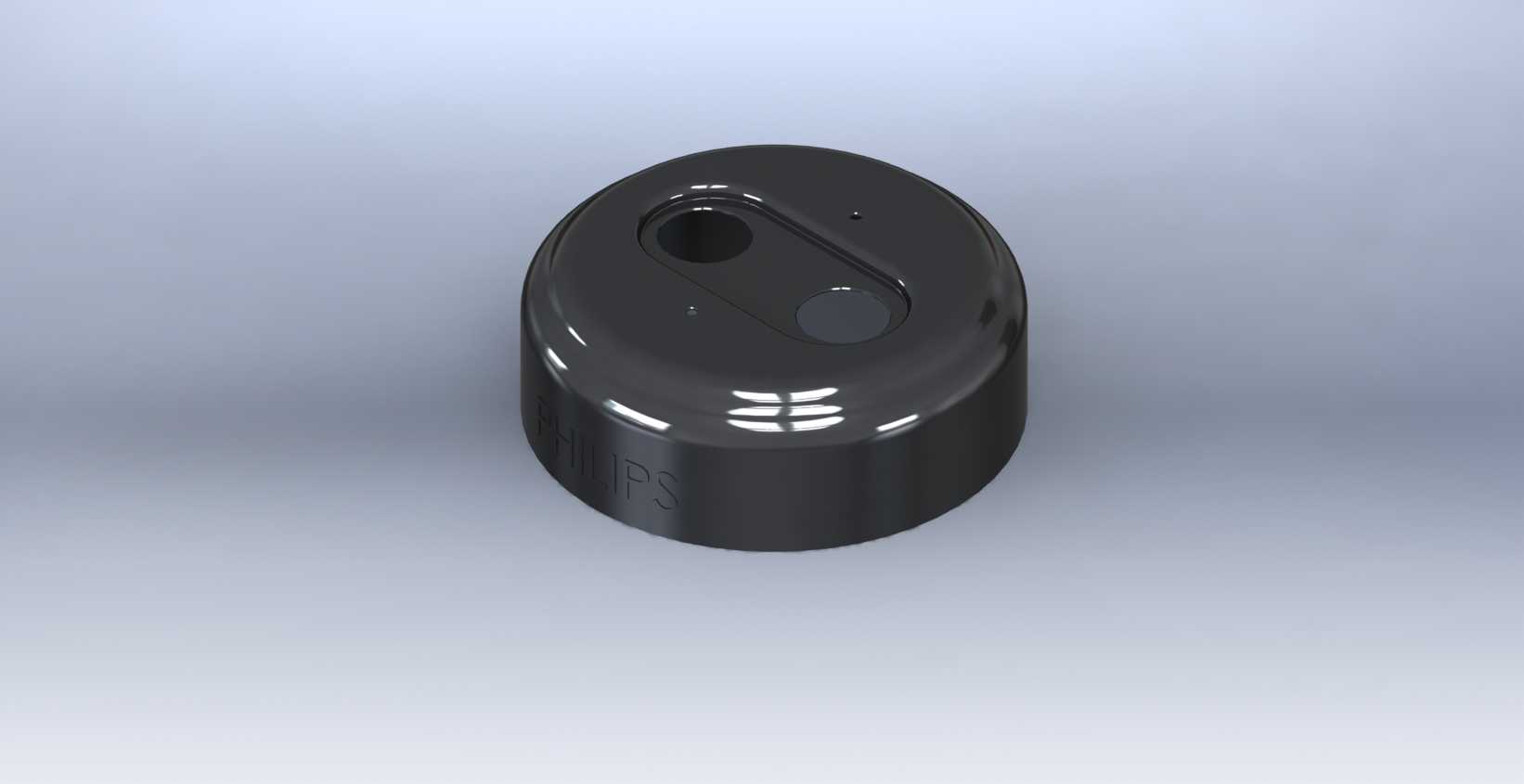

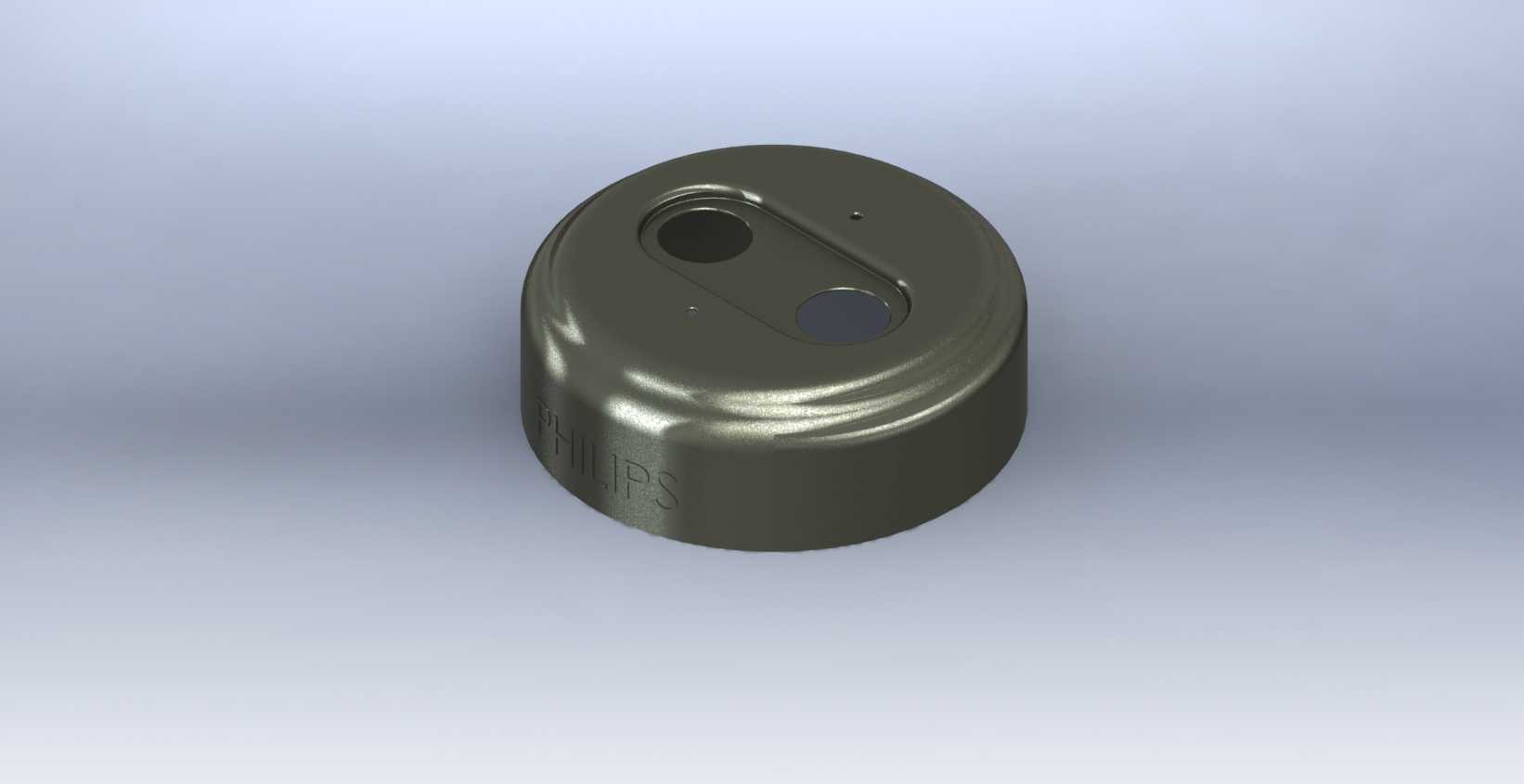

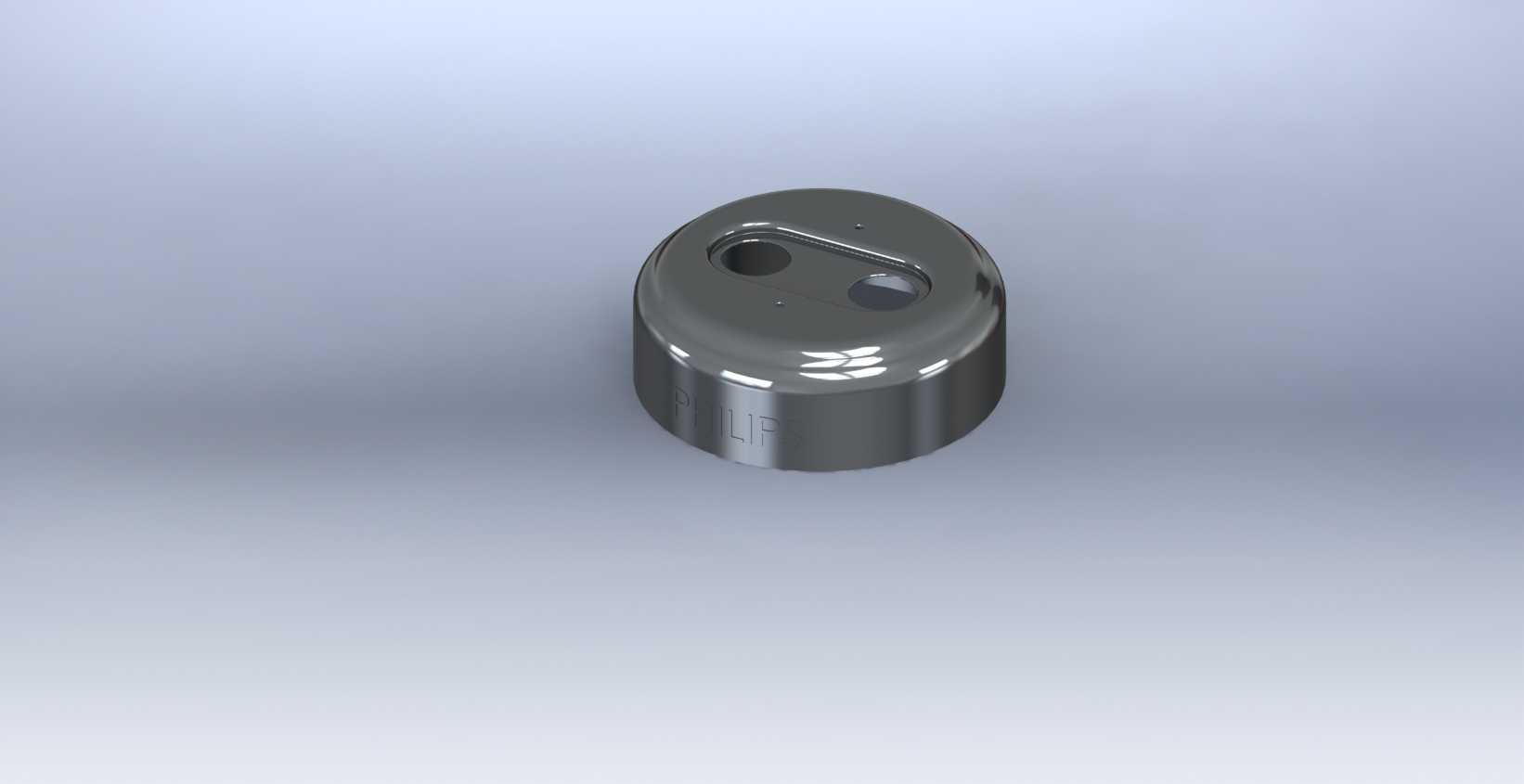

　　设计这类端盖的时候，首先要匹配对应管路的外径公差，端盖的内圈尺寸要比适配管路的外径小0.1mm到0.3mm，依靠塑料材质本身的弹性变形抱紧管壁，实现静密封效果。端盖的顶面做了两个对称的小孔，一方面是为了安装的时候可以用简易工具插入孔位借力按压，让端盖完全卡入到位，避免安装不到位出现密封间隙，另一方面也可以在需要拆卸的时候，用细杆插入孔位撬动端盖，降低拆卸难度，不会因为端盖外壁光滑没有施力点导致拆卸时刮伤管路表面。端盖的侧壁做了均匀的壁厚设计，整体壁厚控制在1.5mm到2mm之间，既保证足够的结构强度，安装按压时不会出现侧壁弯折变形，也不会因为壁厚过大导致材料浪费、成型时出现缩痕缺陷。

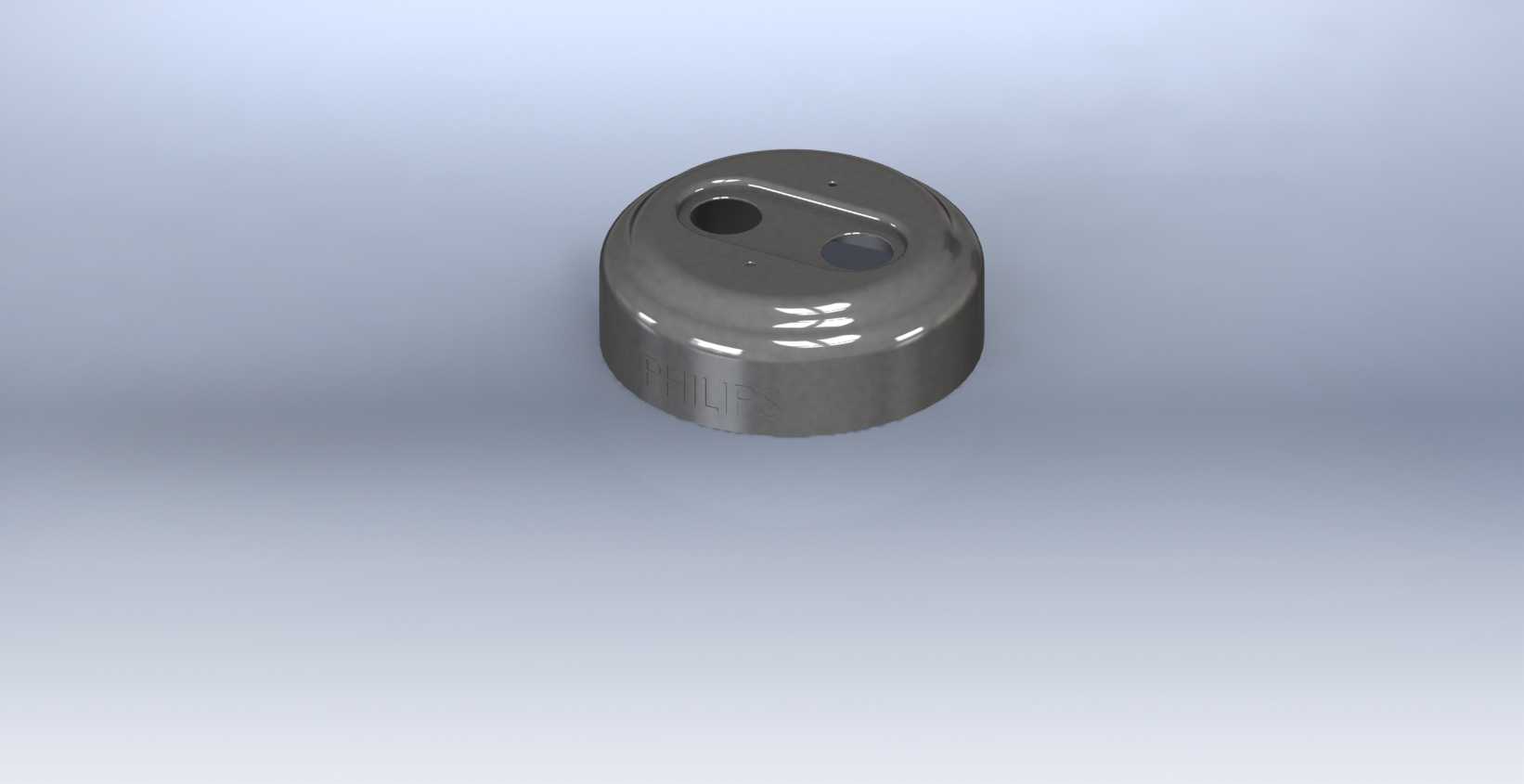

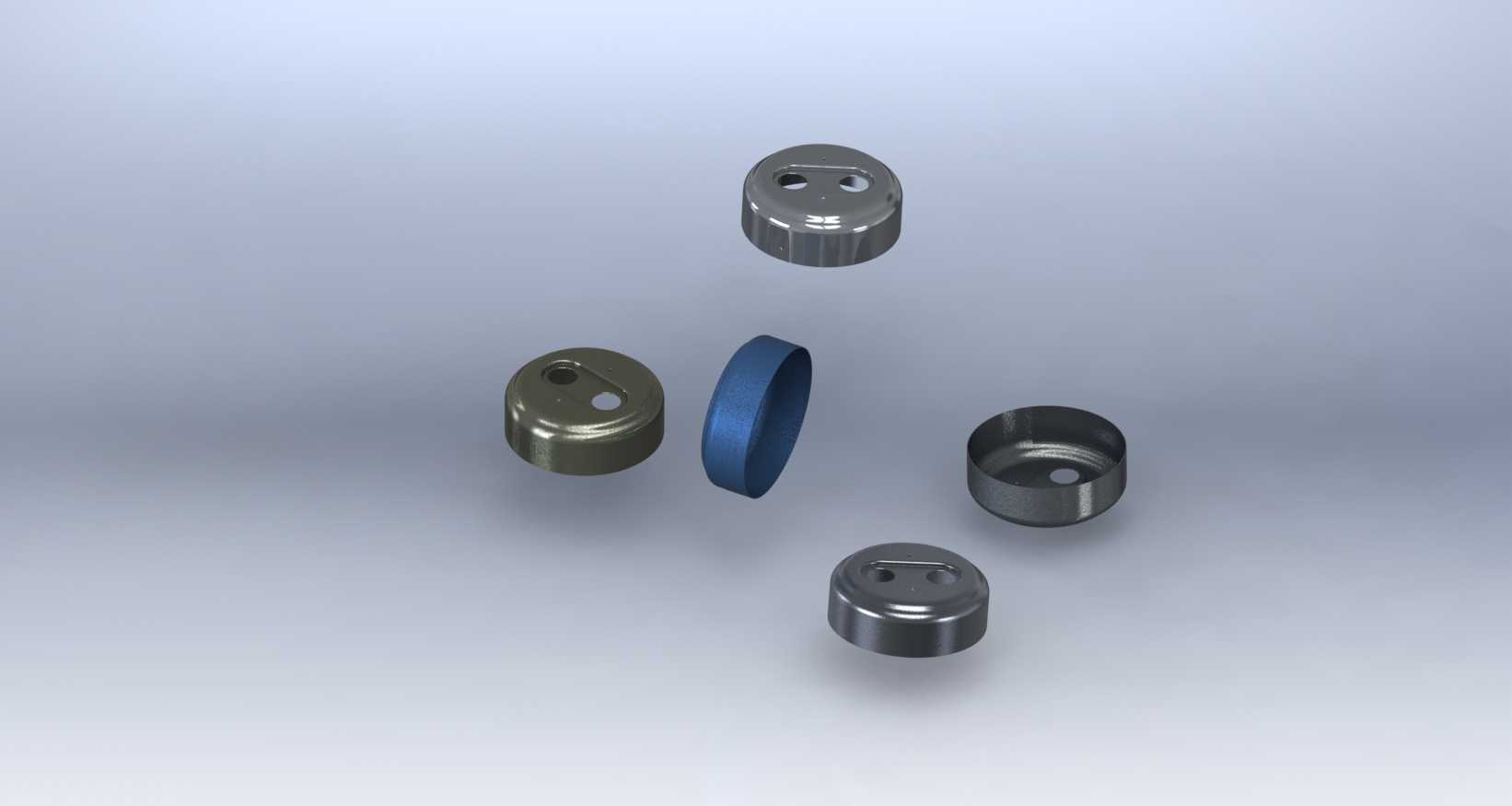

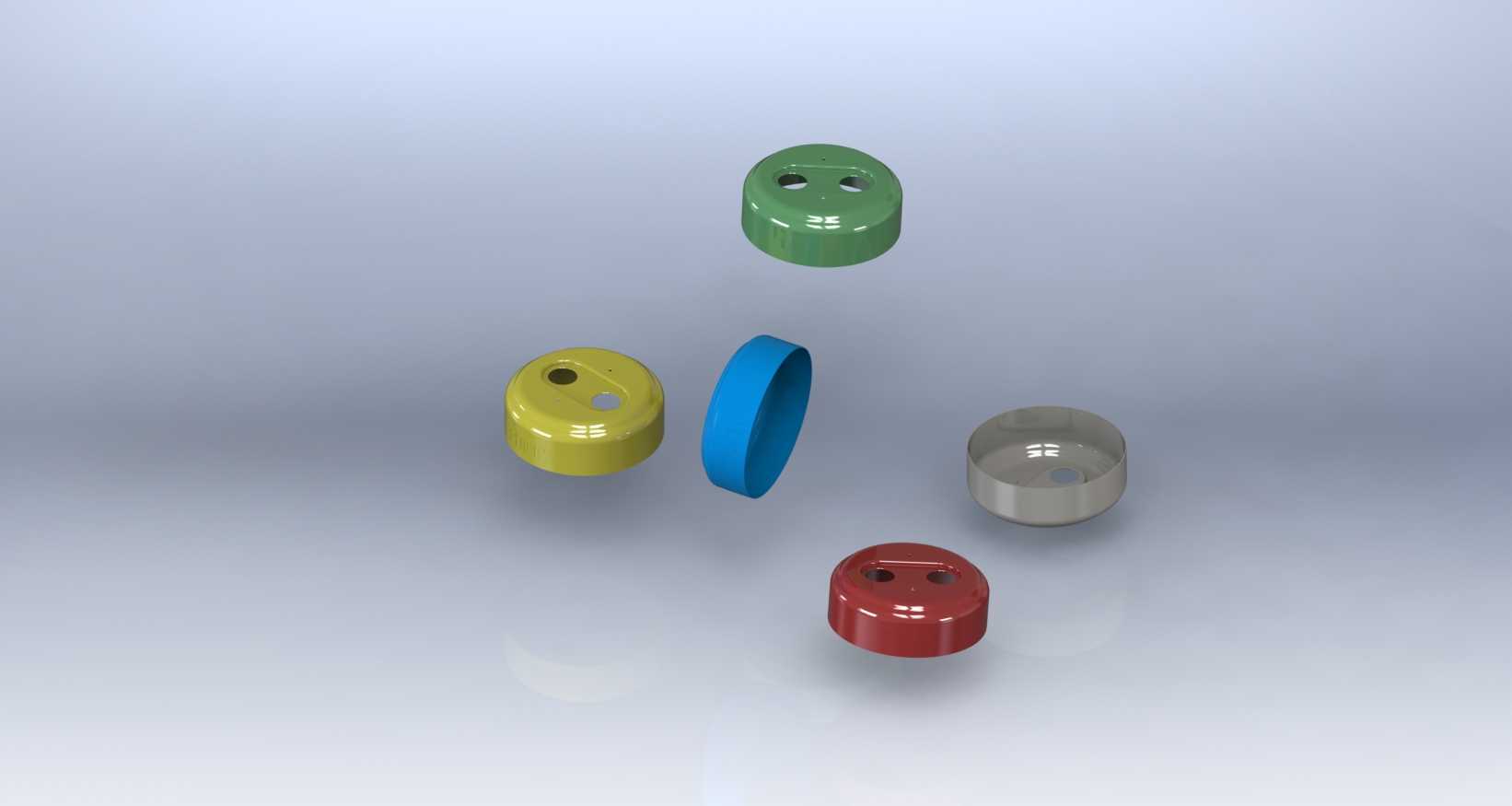

　　从外形尺寸来看，这类端盖的整体高度略大于自身外径的三分之一，插入管路内部的导向段做了15度的倒角，安装时可以自动对准管路中心，不需要刻意调整位置就能顺利套入管端，有效提升装配效率。端盖的外边缘做了小圆角过渡，没有尖锐的棱角，一方面是避免安装维护时划伤操作人员的手部，另一方面也能减少塑料件成型时的应力集中，降低端盖受外力碰撞时出现开裂的概率。不同配色的端盖可以用来区分不同回路的管路，比如在多管路并排布置的小型设备内部，用不同颜色的端盖对应不同介质的管路，后期维护排查的时候可以快速识别对应回路，减少错拆误操作的概率。

　　实际选型应用的时候，需要先确认适配管路的外径尺寸以及管壁厚度，若管路输送的介质有弱腐蚀性，还需要对应选择耐腐的塑料材质，避免端盖长期接触介质出现老化开裂。这类端盖的安装边界没有过多限制，因为整体体积小巧，只要管路末端预留出略大于端盖外径的操作空间就能完成安装，不需要额外的安装支座或者固定结构，适配性比较强。在三维建模过程中，这类零件需要重点管控内孔的尺寸公差以及顶面小孔的位置度，保证两个小孔关于端盖中心对称，避免安装施力时出现偏载导致端盖歪斜，影响密封效果。同时建模时要注意侧壁的拔模角度，因为这类零件多采用注塑工艺生产，外表面拔模角度控制在1度左右，内表面拔模角度略大于外表面，方便注塑完成后顺利脱模，保证零件的成型精度。
