高强度U型连接卸扣三维结构设计

项目分类:通用五金配件 发布时间:2021-12-10 ID:447494
  • 高强度U型连接卸扣三维结构设计
  • 高强度U型连接卸扣三维结构设计
  • 高强度U型连接卸扣三维结构设计
  • 高强度U型连接卸扣三维结构设计
  • 高强度U型连接卸扣三维结构设计
  • 高强度U型连接卸扣三维结构设计
  • 高强度U型连接卸扣三维结构设计
  • 高强度U型连接卸扣三维结构设计

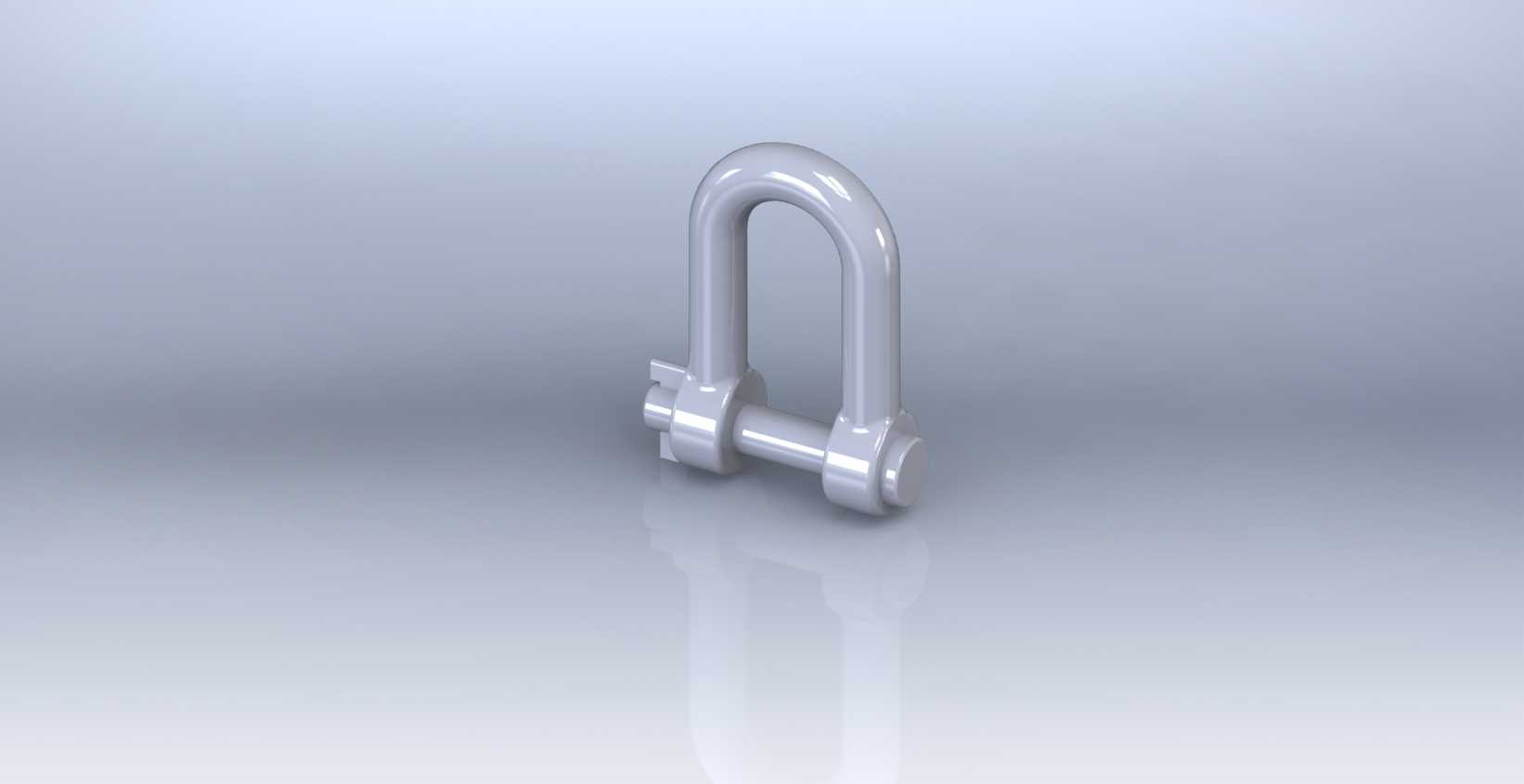

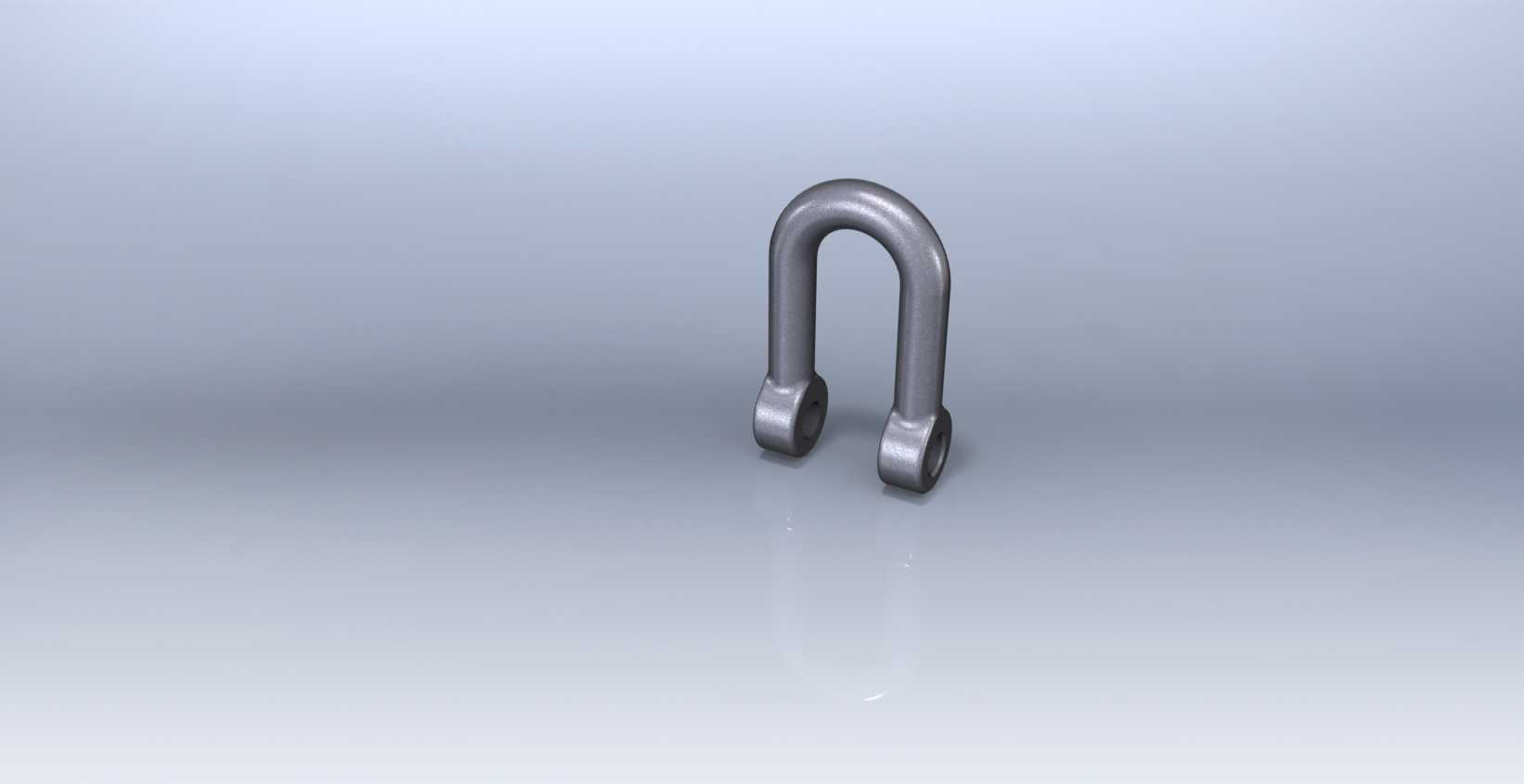

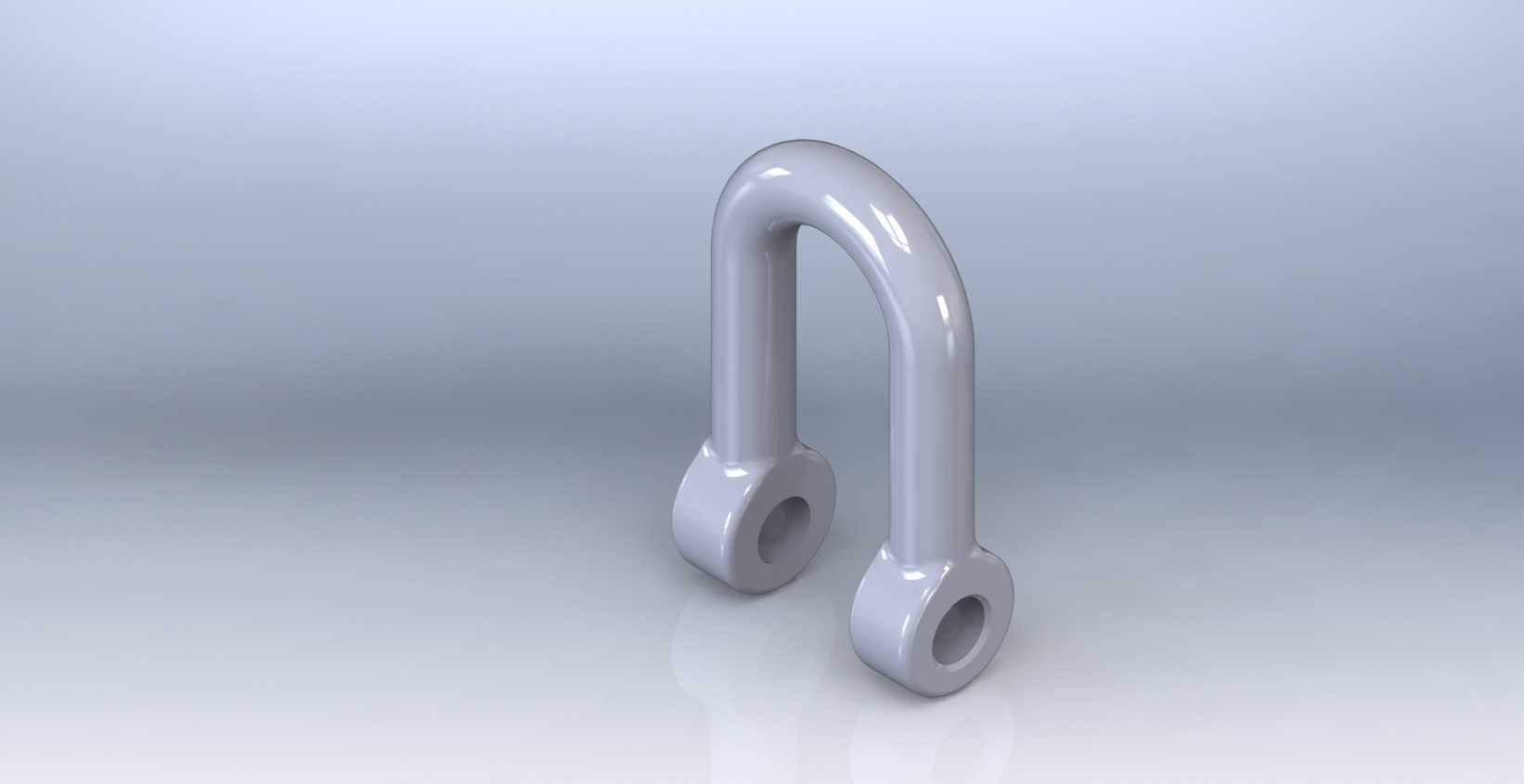

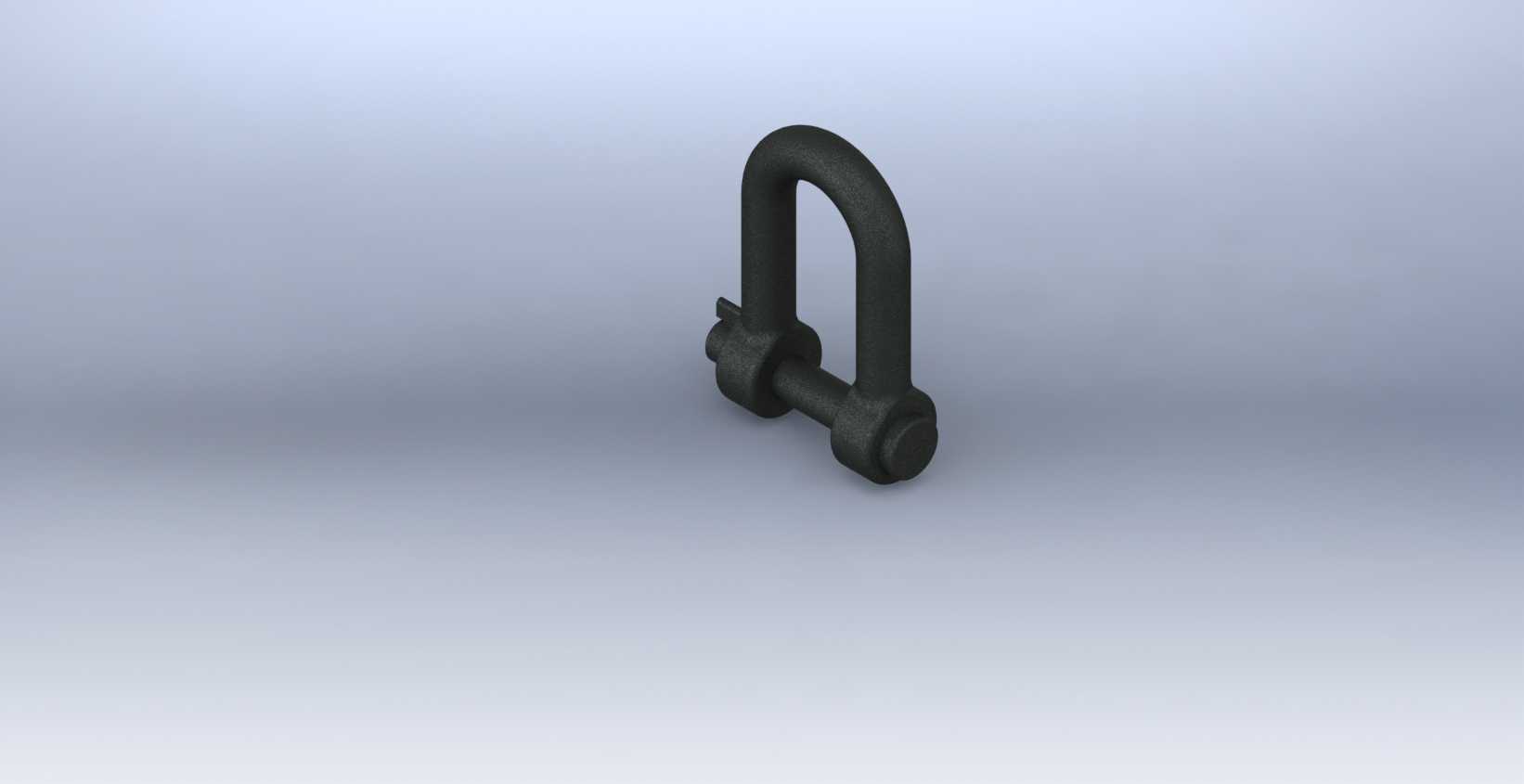

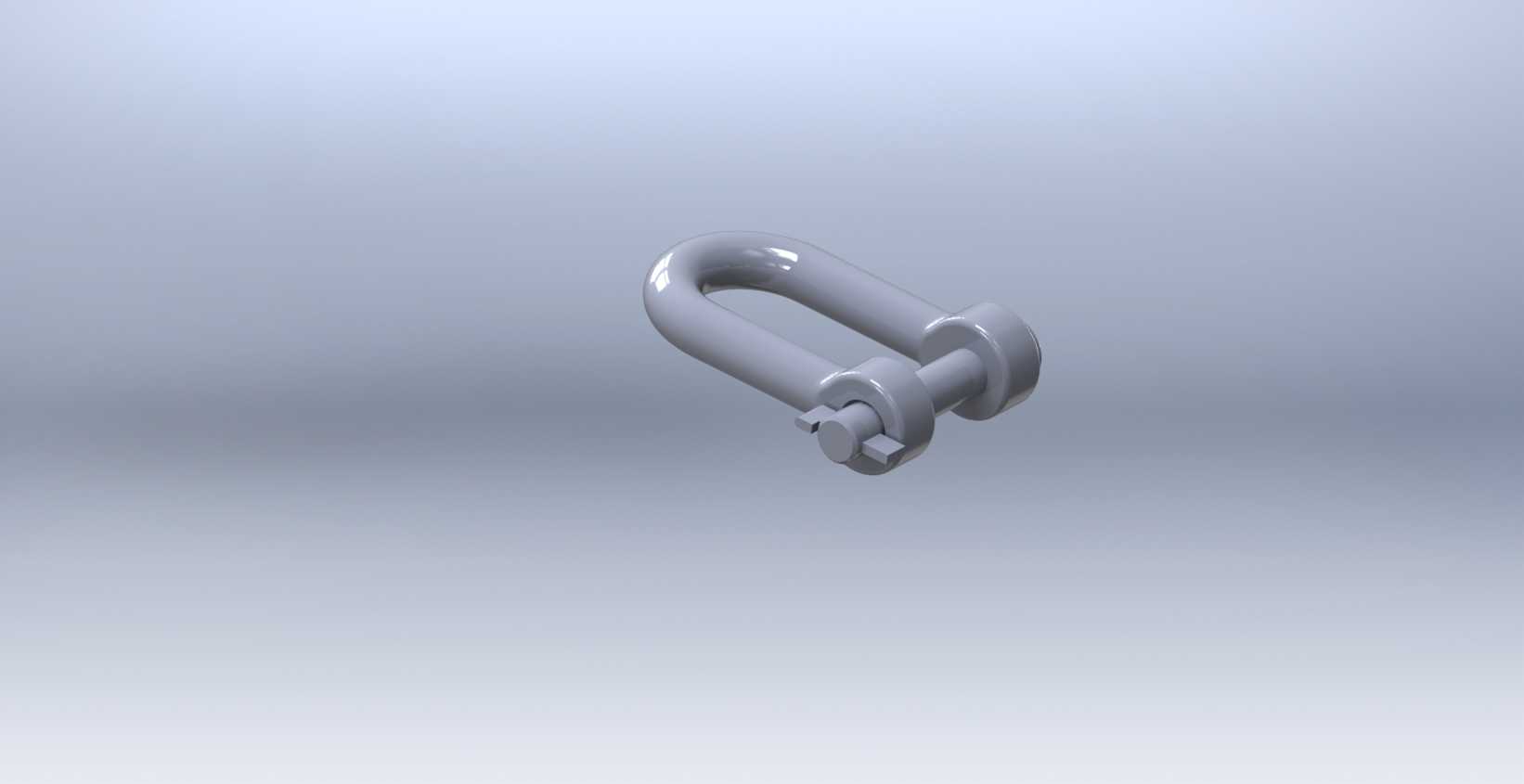

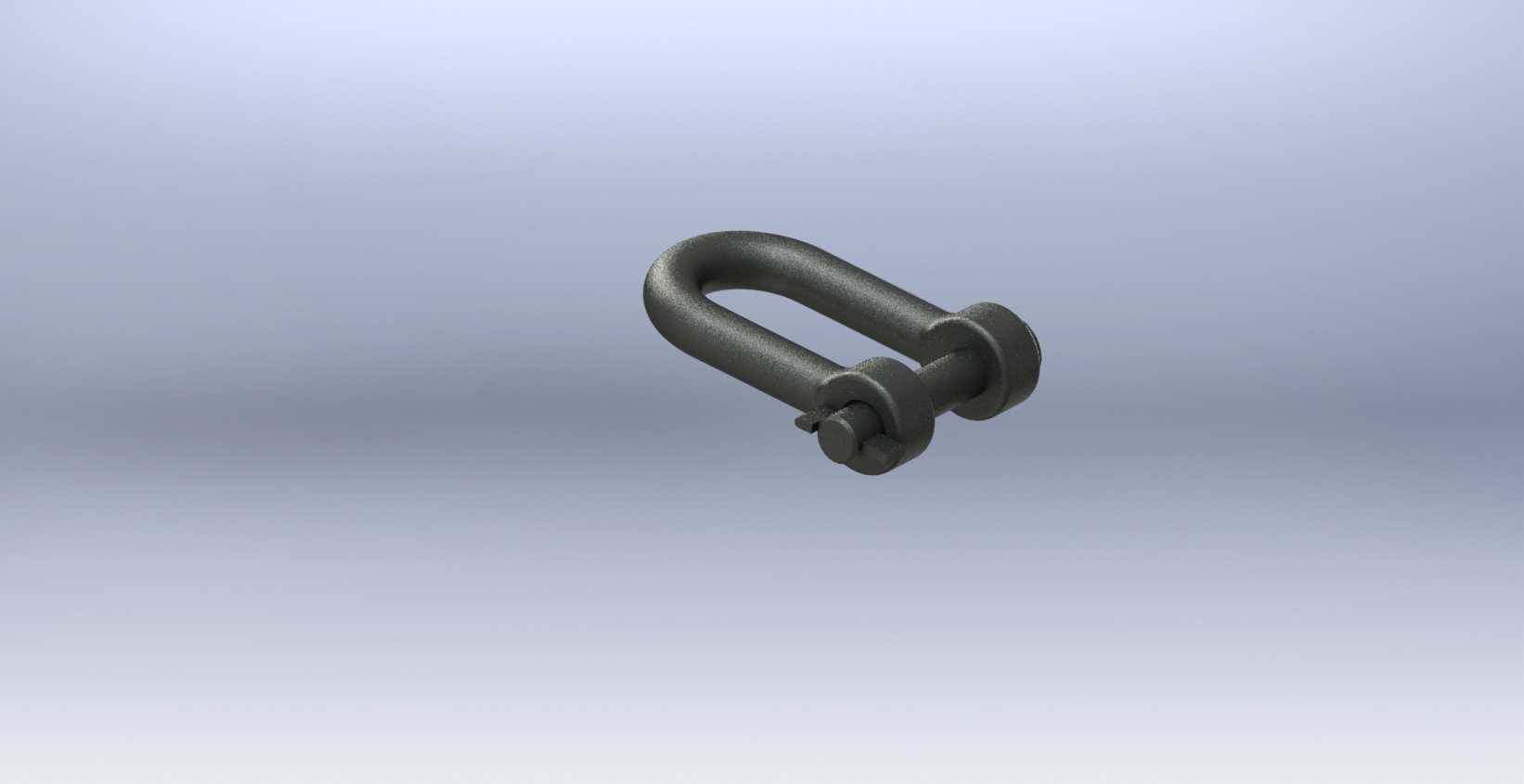

  在起重吊装、船舶系泊、重型设备转运、户外索道架设、矿山支护等工程场景里,这类U型连接卸扣是索具系统里最基础也最核心的受力连接件,很多现场作业的载荷传递路径都要经过它完成闭环,要是结构设计上出现应力集中或者尺寸匹配偏差,很容易引发脱钩、断裂这类恶性安全事故,所以建模阶段就要把实际工况里的受力边界完全考虑到位。

  从实际使用逻辑来看,这类卸扣的核心作用是实现两根柔性索具、或者索具与设备吊点之间的快速可拆卸连接,相比焊接吊耳或者固定式连接环,它的拆装效率更高,能根据作业载荷等级快速更换对应规格的配件,适配不同的吊装需求。设计的时候首先要确定额定载荷对应的安全系数,一般起重场景下静载安全系数不低于4倍,动载或者冲击载荷场景还要提升到6倍以上,这就要求U型弯段的截面尺寸不能只按静拉伸强度计算,还要兼顾弯曲应力的叠加影响,很多新手建模的时候容易只校核横销的剪切强度,忽略U型弧段的内侧应力集中,实际加载的时候弧段内侧的拉应力会比直段高出30%左右,建模时要在弧段与直段的过渡位置做足够大的圆角,不能出现直角转折,避免应力集中导致的疲劳断裂。

  外形尺寸上,这类卸扣的安装边界主要由U型开口宽度、内空高度、横销直径三个参数决定,开口宽度要能适配常用的钢丝绳套、吊装带端部的厚度,不能出现索具塞不进去或者间隙过大导致索具横向窜动的问题;内空高度要保证连接后索具能自然下垂,不会和横销或者U型直段发生剐蹭磨损;横销的端部要做防脱结构,常见的是螺纹加开口销孔,或者是螺栓型的防松卡槽,建模的时候要把防脱结构的配合间隙留好,既要保证横销能顺利插拔,又不能间隙过大导致横销在受冲击时自行脱出。横销和U型两个端部的销孔配合要选过渡配合,不能用间隙配合,不然受载时销孔会出现偏磨,时间长了会导致卸扣整体受力偏移,降低额定承载能力。

  从结构细节来看,U型本体的表面要做圆滑过渡,所有棱边都要倒钝,不能有尖锐的毛刺,不然使用的时候会割伤吊装带或者钢丝绳的纤维层,加速索具的磨损。横销的头部要做适合扳手拧动的结构,比如外六角或者带孔的扁头,方便现场工人用普通工具就能完成拆装,不需要定制专用工装。如果是用在海洋或者腐蚀环境里的型号,建模的时候还要预留热浸镀锌或者达克罗涂层的厚度,一般单边留0.05到0.1mm的涂层余量,避免涂层处理后横销插不进销孔。

  建模过程中要重点校核几个受力位置:首先是U型弧段的最大拉应力位置,也就是弧顶位置,这个位置在受拉时同时承受拉伸和弯曲的复合应力,要保证这个位置的截面面积足够;其次是横销的双剪切面,两个剪切面的面积要匹配额定载荷下的剪切强度,不能出现横销被剪断的情况;还有就是U型直段端部的销孔位置,这个位置受横销的挤压应力,要保证孔壁的挤压强度在材料许用范围内,不能出现孔壁被压溃变形的问题。另外还要考虑卸扣的侧向受力能力,实际作业中很难保证载荷完全沿卸扣的对称轴线作用,偶尔会有小角度的侧向载荷,所以U型直段的截面不能做的太扁,要保证一定的侧向刚度,避免侧向受力时直段向外张开导致横销脱出。

  在装配逻辑上,横销插入销孔后,防脱结构要能可靠锁止,不管是开口销还是防松螺母,都要保证在振动工况下不会松脱,建模的时候要把开口销的安装孔位置对准,保证开口销能顺利穿过横销端部的孔,张开后能卡在U型本体的外侧,不会在使用过程中被剐蹭掉。很多现场事故都是因为防脱结构失效,横销脱出导致索具脱落,所以这部分的结构细节不能省略,建模时要把防脱零件的装配关系完全还原,方便后续做装配干涉检查,也能给后续的加工生产提供准确的尺寸参考。
