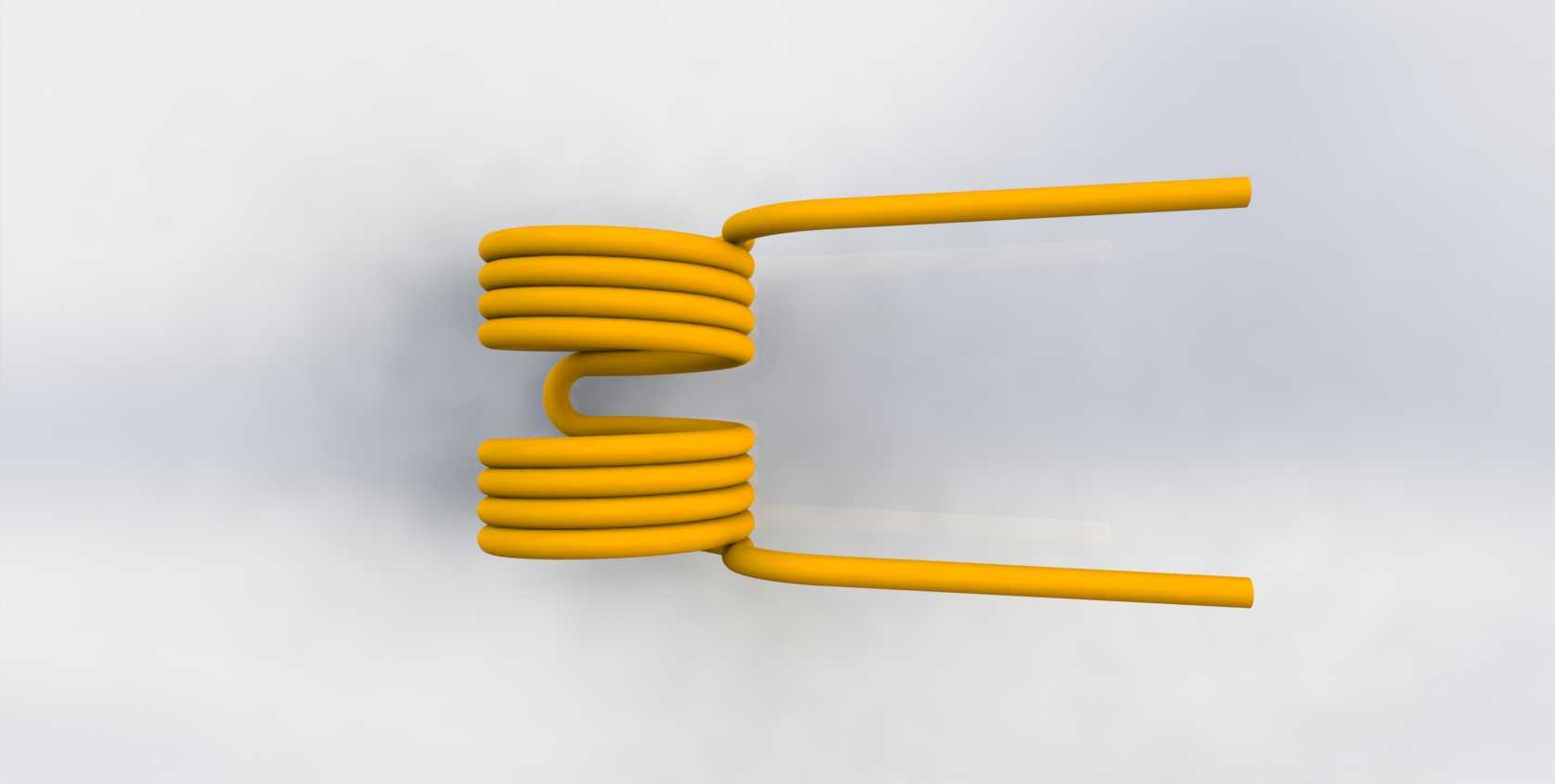

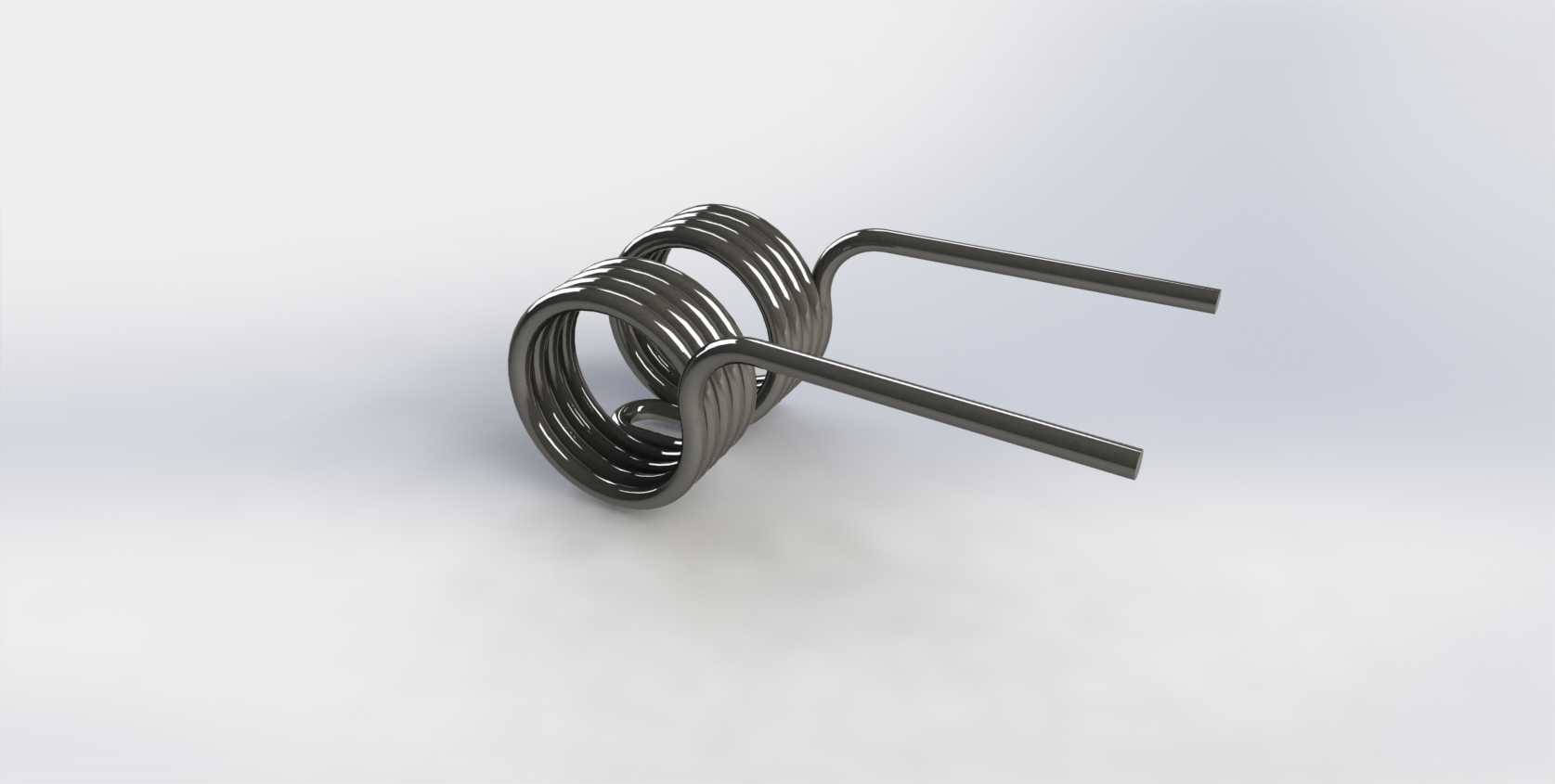

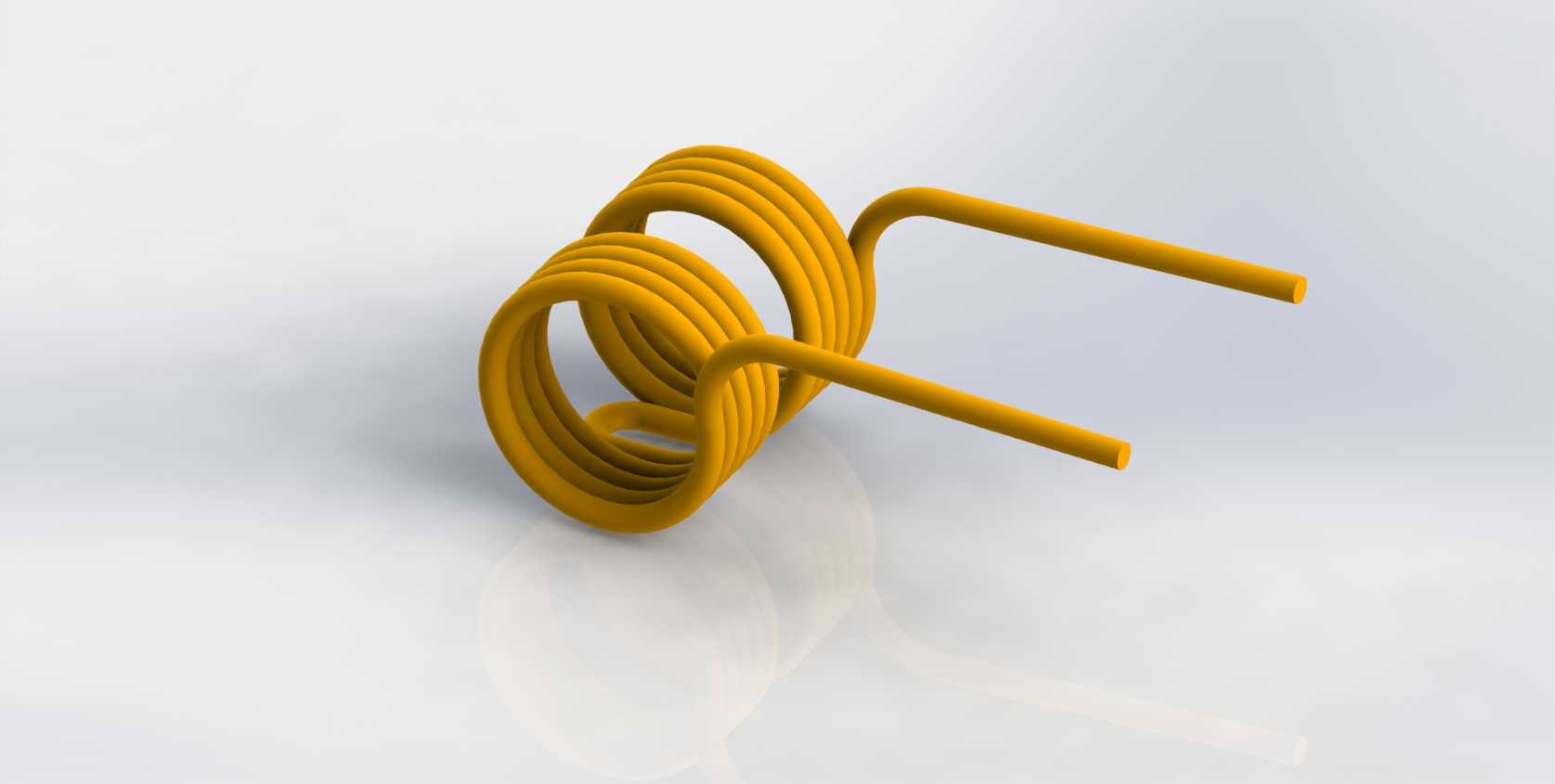

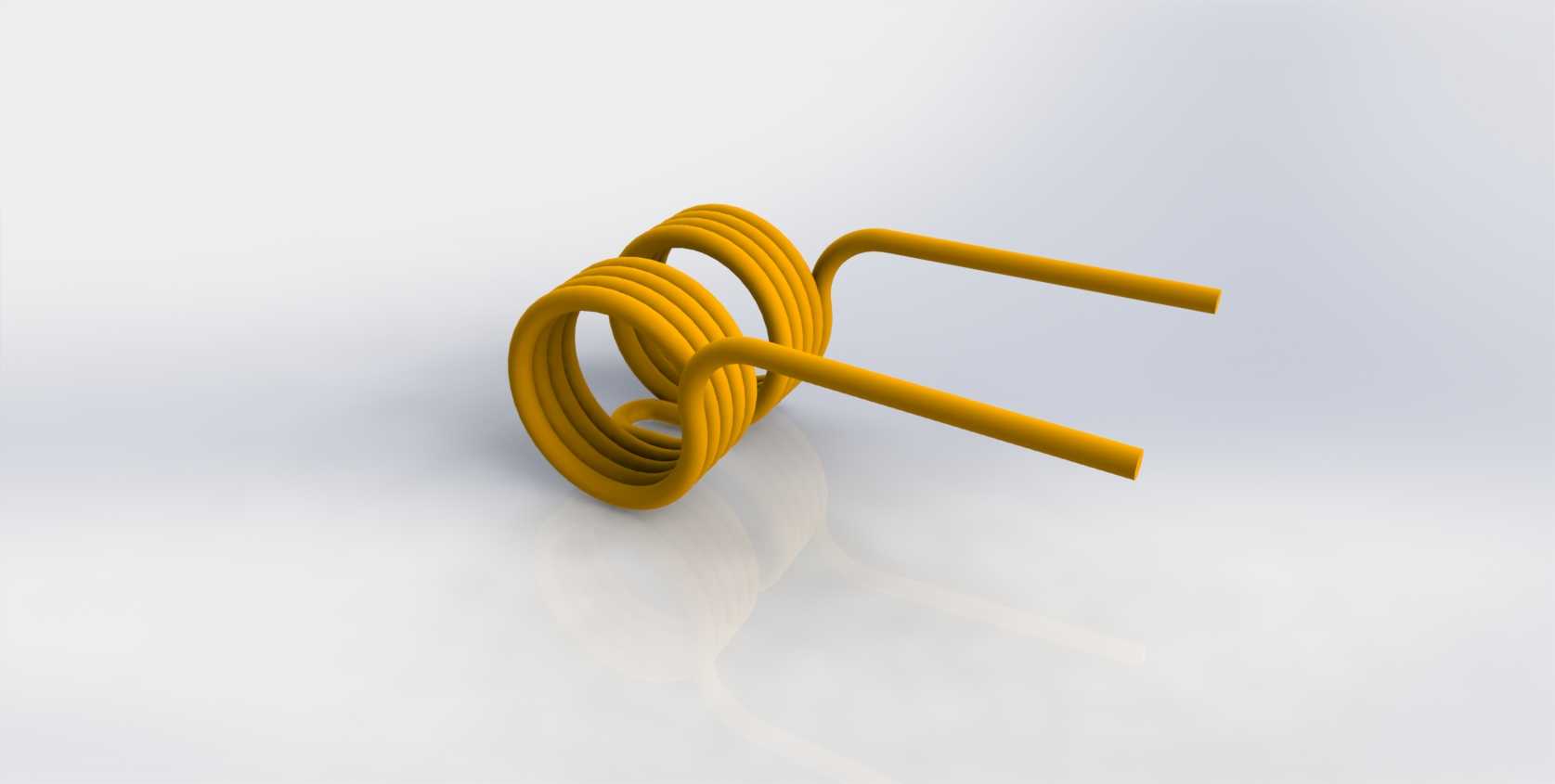

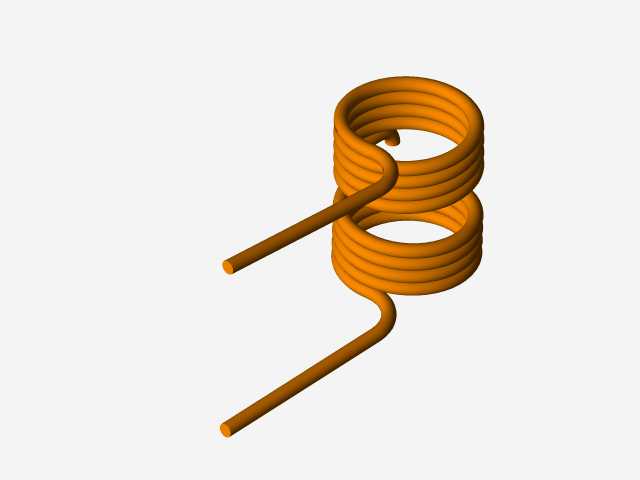

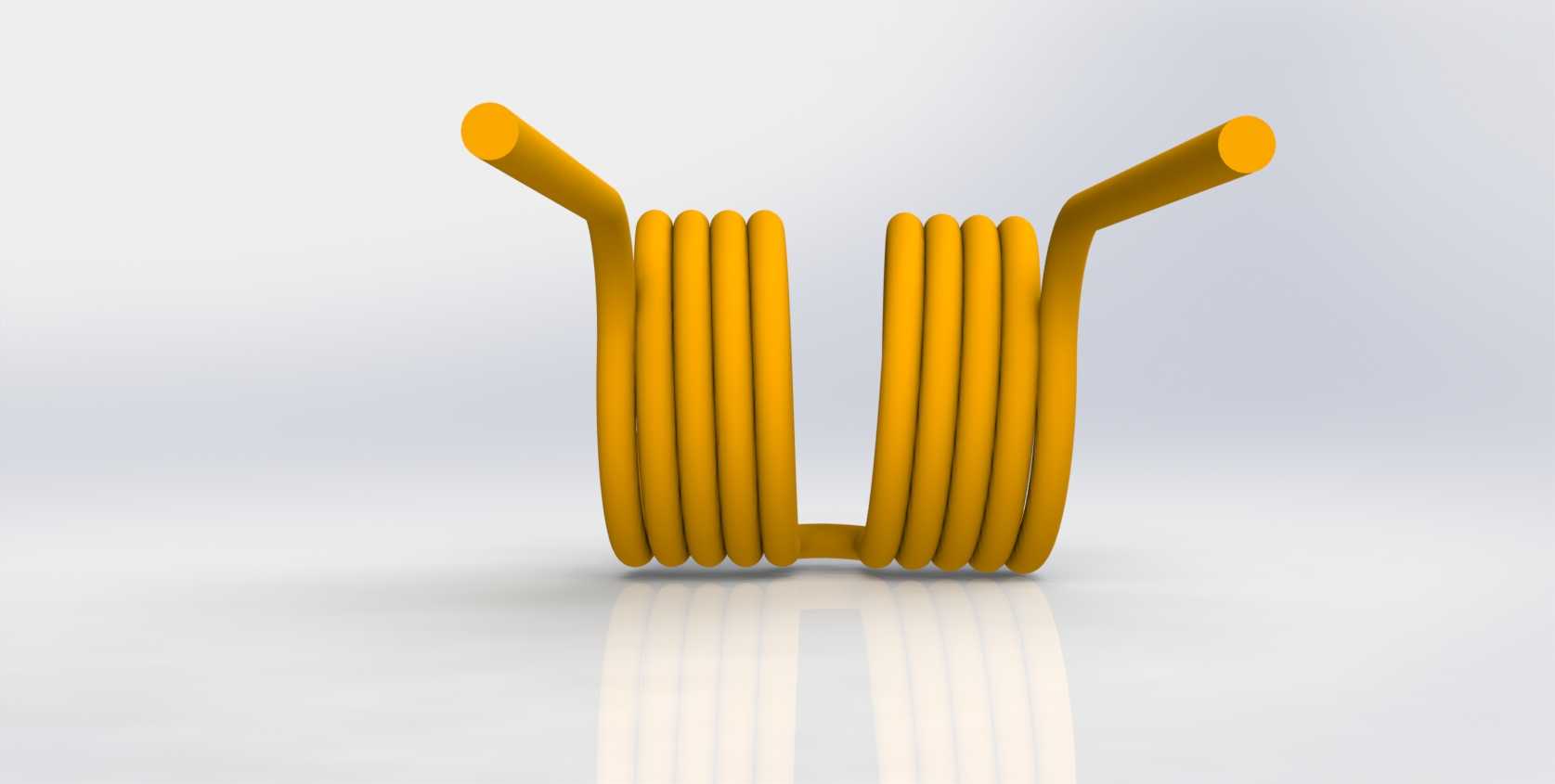

这款双扭臂扭转弹簧的设计,最初是针对小型离合机构的复位需求展开的,在日常的设备调试场景里,这类弹簧常出现在电器开关、自行车钳形闸、小型工装夹具的铰接位置,负责在部件完成动作后提供稳定的回弹力,保证机构能精准回到初始工位,不会出现卡滞、复位不到位的问题。做结构设计的时候,首先要考虑的是安装边界的限制,这类扭簧的安装通常是套在铰接销轴上,所以弹簧的内径要比适配的销轴直径大0.2到0.5毫米,既不能太松导致弹簧工作时出现径向窜动,也不能太紧造成装配困难、弹簧转动时和销轴产生额外摩擦损耗。从结构上看,这款弹簧采用了双圈并联的螺旋本体设计,相比单圈扭簧,同等线径下能提供更大的扭转力矩,同时双圈结构的应力分布更均匀,长期反复扭转工作时,
不容易出现单圈应力集中导致的断裂问题。两个伸出的扭臂做了平直化处理,臂长的设计是根据安装位的施力点距离确定的,扭臂的末端没有做额外的弯钩或者折弯,是为了适配平面推压的施力场景,工作时两个扭臂分别抵靠在两个相对转动的部件上,当部件绕铰接轴转动时,弹簧的螺旋段被扭转,储存弹性势能,当外部作用力撤销后,弹簧释放势能带动部件复位。设计过程中需要重点核算的是弹簧的刚度,也就是每扭转一个角度需要施加的力矩,这要匹配实际工况下的复位力需求,力太小会导致复位迟缓、部件无法完全回位,力太大则会造成操作阻力过大,甚至会推动铰接部件出现过度回弹的问题。线径的选择是结合力矩需求和安装空间确定的,线径越粗,弹簧的刚度越大,能承受的最大扭转角度也越大,
但对应的安装空间里螺旋部分的外径也会随之增加,所以要在安装边界的尺寸限制内,平衡力矩需求和线径、圈数的参数关系。螺旋圈的节距设计上,这款弹簧的圈与圈之间预留了微小的间隙,这是为了避免弹簧扭转时圈与圈之间产生摩擦,摩擦不仅会造成力矩输出的不稳定,长期使用还会磨损弹簧表面,降低使用寿命。扭臂和螺旋本体的过渡位置做了圆弧过渡处理,没有尖锐的折角,这是因为扭转工作时这个位置是应力集中的高发区域,尖锐折角很容易在反复交变应力下出现疲劳裂纹,圆弧过渡能有效分散应力,提升弹簧的疲劳寿命。在实际选型应用中,这类弹簧的安装要注意保证弹簧的中心轴线和铰接销轴的轴线完全重合,如果出现偏斜,弹簧工作时会受到额外的侧向力,不仅会造成力矩输出偏差,
还会加速弹簧的磨损,甚至导致扭臂变形。另外,弹簧的表面处理通常根据使用场景选择,普通室内工况可以做发黑处理防锈,潮湿或者有腐蚀的场景则需要做镀锌或者镀镍处理,这款模型还原了弹簧的金属质感和真实的线径比例,建模时螺旋部分采用扫掠特征生成,保证每一圈的螺距均匀,扭臂部分和螺旋段的衔接自然,没有建模导致的曲面褶皱或者错位,能直接用于装配验证,在做设备整体的运动仿真时,可以直接给弹簧添加扭转刚度参数,模拟真实工作时的复位动作,验证机构的运动逻辑是否合理,检查在最大扭转角度下,弹簧的扭臂会不会和周边的结构件产生干涉,扭臂的行程是否在弹簧的允许扭转角度范围内,避免实际生产装配后出现弹簧过载断裂或者干涉卡滞的问题。很多刚入行的结构设计师在选扭簧的时候,容易只看力矩参数忽略安装边界,比如扭臂的长度如果超出了安装位的空间,弹簧扭转时扭臂就会顶到周边的零件,导致机构无法转动到位,这款模型的扭臂长度和螺旋外径的比例是经过实际工况验证的,适配常见的小型铰接复位场景,比如配电箱的门盖复位、小型夹具的夹紧复位、电器按键的回弹结构都可以参考这个结构比例做参数调整,只需要根据实际的安装空间调整线径、圈数、扭臂长度,就能快速适配不同的工况需求,不需要从零开始做结构计算和建模,能节省不少设计阶段的时间。
