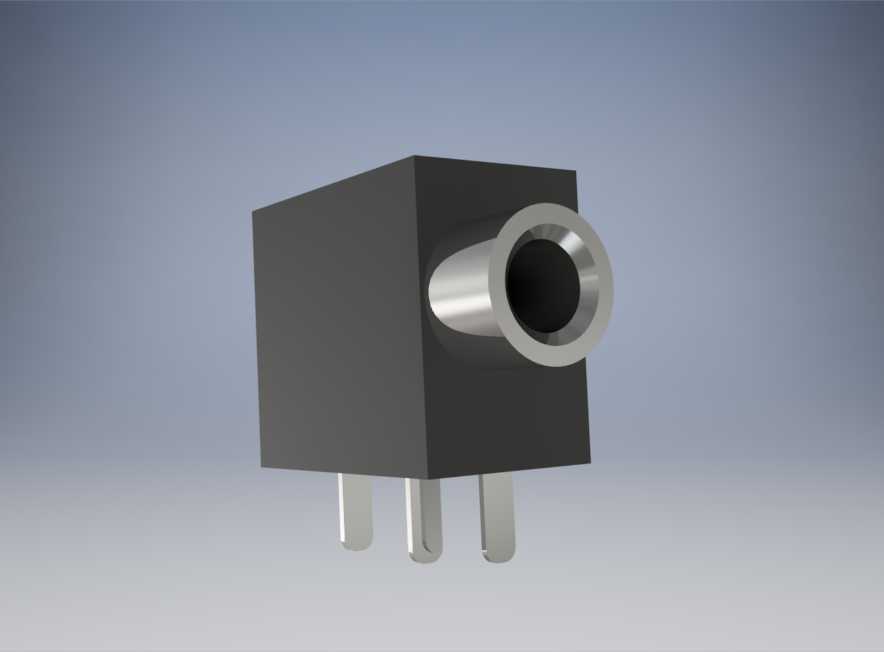

板载式3.5mm音频插孔直插连接组件

　　在消费类电子、小型工控终端、便携检测设备的板卡设计环节，音频信号的外接输入输出接口是人机交互链路里的常用部件，这类3.5mm规格的插孔组件，主要承担模拟音频信号的导通转接作用，既可以接驳耳机实现音频信号的输出播放，也可以对接外置麦克风实现音频信号的采集输入，部分场景下还能承担同轴数字音频信号的传输功能，是板卡外设接口里通用性极强的连接部件。

　　从实际选型的工程视角来看，这类直插式板载插孔的设计首先要匹配PCB板的安装边界，三个直插引脚采用标准2.54mm间距排布，适配常规通孔PCB的加工工艺，引脚长度预留了波峰焊的吃锡余量，焊接后引脚穿出PCB背面的长度控制在1.2mm以内，避免和板卡背面的结构件或者屏蔽罩产生干涉。插孔主体采用阻燃PBT材质塑壳，金属接触件采用铜合金镀镍处理，插拔寿命可以满足常规消费类产品5000次以上的插拔使用需求，接触电阻控制在30mΩ以内，保证音频信号传输过程中的损耗控制在可接受范围内，不会出现明显的信号衰减或者接触杂音。

　　设计建模过程中，首先要确认插孔的同轴度公差，插孔的内孔导向段做了15度的倒角处理，方便插头插入时的自动对中，避免插头插偏导致的内部弹片变形。塑壳的外形尺寸做了标准化的边界约束，主体立方体结构的棱边做了0.2mm的倒圆角处理，既可以减少注塑过程中的应力集中，也能避免组装过程中锐边划伤操作人员或者周边线材。金属外套和塑壳之间采用过盈配合加定位卡点的结构，避免多次插拔后金属外套出现松动移位，三个引脚的位置度公差控制在0.1mm以内，保证插件时可以顺利对准PCB上的安装孔，不会出现插装偏位导致的焊接不良。

　　从应用场景的适配性来看，这类插孔可以适配厚度1.2mm到2.0mm的常规PCB板，安装时不需要额外的固定结构，依靠三个引脚的焊接强度就可以满足日常插拔的受力需求，插孔的中心高度距离PCB板面的尺寸做了统一规范，适配常规设备外壳上的接口开孔位置，外壳开孔只需要加工直径6.2mm的对应圆孔，就可以实现插孔和外壳的齐平装配，不需要额外的定位法兰或者固定螺丝，组装工序十分简便。内部的接触弹片采用悬臂式结构设计，弹片的预压力经过反复调校，既可以保证插头插入后接触可靠，不会因为设备的轻微振动出现接触断连，也不会因为插拔力过大导致用户使用手感生涩，弹片的接触点位做了圆弧过渡处理，避免插头插拔过程中刮伤插头表面的镀层，延长整套连接组件的使用寿命。

　　建模时还需要考虑生产环节的工艺可行性，塑壳的脱模斜度控制在1.5度，符合注塑模具的常规设计要求，金属引脚和塑壳的结合位置做了密封台阶设计，减少波峰焊过程中焊锡顺着引脚缝隙渗入塑壳内部导致的接触不良。插孔的入口处做了防尘结构的预留，不插插头时内部弹片处于自然收拢状态，可以阻挡大部分日常环境中的浮尘进入插孔内部，降低接触不良的故障概率。对于有屏蔽需求的应用场景，这类插孔的金属外壳可以直接通过PCB上的焊盘连接到板卡的接地层，实现音频信号通路的电磁屏蔽，减少外界电磁干扰对音频信号的影响，避免出现电流杂音或者信号干扰的问题。
