单层彩钢瓦坡顶活动板房结构设计

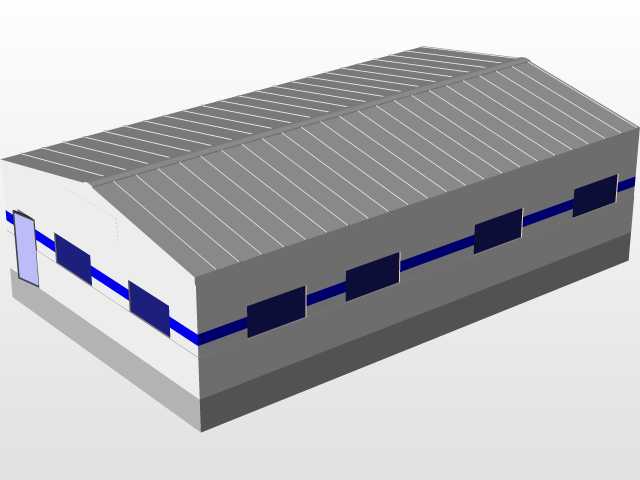

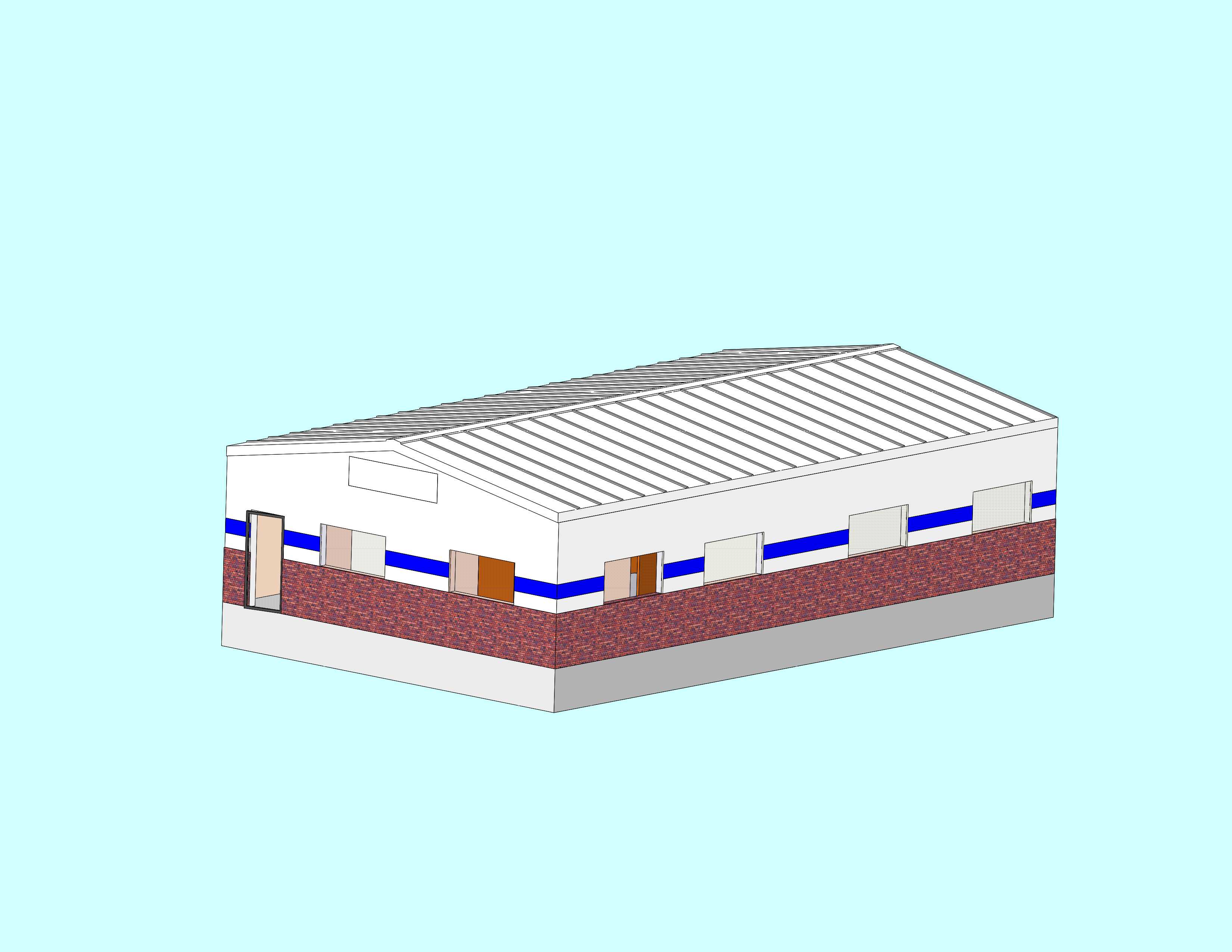

　　该模型呈现的是单层装配式坡顶活动板房的完整三维结构，这类建筑目前广泛应用于工地临时办公住宿、野外作业临时驻点、应急救灾安置、临时商业点位搭建等场景，具备搭建速度快、可拆装重复利用、造价可控的核心优势，是临时建筑领域应用占比最高的品类之一。从结构设计逻辑来看，整体采用模块化拼接思路，下部墙体采用砖红色饰面基座搭配白色彩钢夹芯板墙身，墙身中部设置蓝色装饰腰线，兼顾视觉辨识度与墙体分层防护需求；屋面采用单坡彩钢瓦楞板构造，瓦楞的凸起方向沿屋面坡度走向设置，可快速引导雨水向单侧排放，避免屋面积水渗漏，瓦楞板下方预设檩条安装位，可直接匹配常规C型钢檩条的安装孔位，现场无需二次开孔加工。墙体部分预留了多组不同尺寸的门洞与窗洞，

　　门洞位置对应不同的功能分区，可分别安装单开门、双开门满足人员进出、小型设备搬运的需求，窗洞尺寸统一，可直接采购成品塑钢窗或铝合金窗嵌入安装，无需额外裁切墙体板材。从安装边界来看，整体建筑底部预设了混凝土基础找平层的安装接触面，基础宽度略大于墙体厚度，可分散建筑整体荷载，避免不均匀沉降导致的墙体变形；屋面挑檐部分向外伸出墙体一定距离，可减少雨水直接冲刷墙身与基础衔接位置，延长建筑整体使用寿命。设计过程中充分考虑了运输与拆装需求，所有墙板、屋面板的单块尺寸均控制在常规货运车辆的装载尺寸范围内，拼接节点采用通用的自攻螺丝连接与卡扣固定组合方式，普通施工人员经过简单培训即可完成搭建作业，无需大型起重设备辅助。

　　墙体夹芯层的厚度预设为常规临建标准厚度，可满足多数温带地区的保温隔热需求，若应用于严寒或酷热区域，可直接替换对应厚度的夹芯板材，整体框架结构无需调整，具备较强的场景适配性。门洞位置的门框加强筋在模型中做了完整呈现，可避免门体反复开关导致的门框变形，窗洞四周也设置了包边结构，既可以封堵板材拼接缝隙，也能提升窗洞位置的结构强度，抵御大风天气下的风压影响。屋面与墙体的衔接位置预设了泛水板安装位，可直接安装成品泛水件封堵拼接缝隙，杜绝雨水从墙顶衔接处渗入室内的问题。整体建筑的内部空间无多余承重立柱，可根据使用需求灵活分隔成不同大小的功能房间，无论是作为集体宿舍、临时办公室还是小型仓储空间都能适配，空间利用率相较同面积的砖混临时建筑高出15%左右。
