低卷曲波浪面缓冲泡沫垫结构设计

　　日常做缓冲衬垫选型或者配套结构设计时，经常会碰到低卷曲泡沫这类部件的建模需求，很多刚接触的工程师容易把它和普通平切泡棉混为一谈，实际上这类带连续波浪曲面的低卷曲泡沫，在缓冲包装、工装衬垫、设备减震垫层这些场景里的适配性，和平板泡棉有很明显的区别。先从实际应用场景说，这类低卷曲泡沫最常见的使用场景，一是精密仪器、异形零部件的周转包装内衬，波浪形的接触面可以和不同曲率的工件表面形成多点柔性贴合，不会像平面泡棉那样只有边缘接触导致局部应力集中，磕碰的时候能把冲击能量顺着波浪的波峰波谷逐层耗散，不会把冲击力直接传递到工件表面；二是小型自动化设备的机脚减震垫层，贴在设备底座和安装台面之间，低卷曲的特性意味着泡沫长期受压之后不会出现边缘翘曲、整体卷曲变形的问题，不会因为设备运行的微振动导致垫层移位，失去减震效果；还有一部分会用在工位操作台的防滑缓冲垫面，铺在木质或者金属工作台面上，放置加工零件的时候避免表面划伤，波浪面还能增加摩擦力，防止小零件滚落。

　　从产品功能特性来看，这款低卷曲泡沫的核心设计点就在“低卷曲”和连续波浪曲面两个部分。普通的高回弹泡沫如果做单面波浪成型，裁切之后因为泡棉内部的发泡应力释放，很容易出现整块泡沫向无波浪面卷曲的问题，铺在平面上会有边角翘起，不管是粘胶固定还是直接铺设都很难贴平，使用一段时间之后翘边位置容易积灰、被剐蹭翻起，使用寿命会大幅缩短。这款结构在设计的时候，就从泡棉的截面密度梯度做了调整，波浪面一侧的泡棉发泡密度略高于底层，成型之后上下两层的应力释放速率匹配，裁切之后整块泡沫的平面度保持性很好，长期放置也不会出现边缘卷曲翘起的问题。表面的连续波浪曲面采用的是等距正弦曲面构型，波峰和波谷的高度差控制在合理范围，既保证了接触的时候有足够的形变空间来吸收冲击，又不会因为波峰过高导致受压形变量过大，支撑力不足的问题。

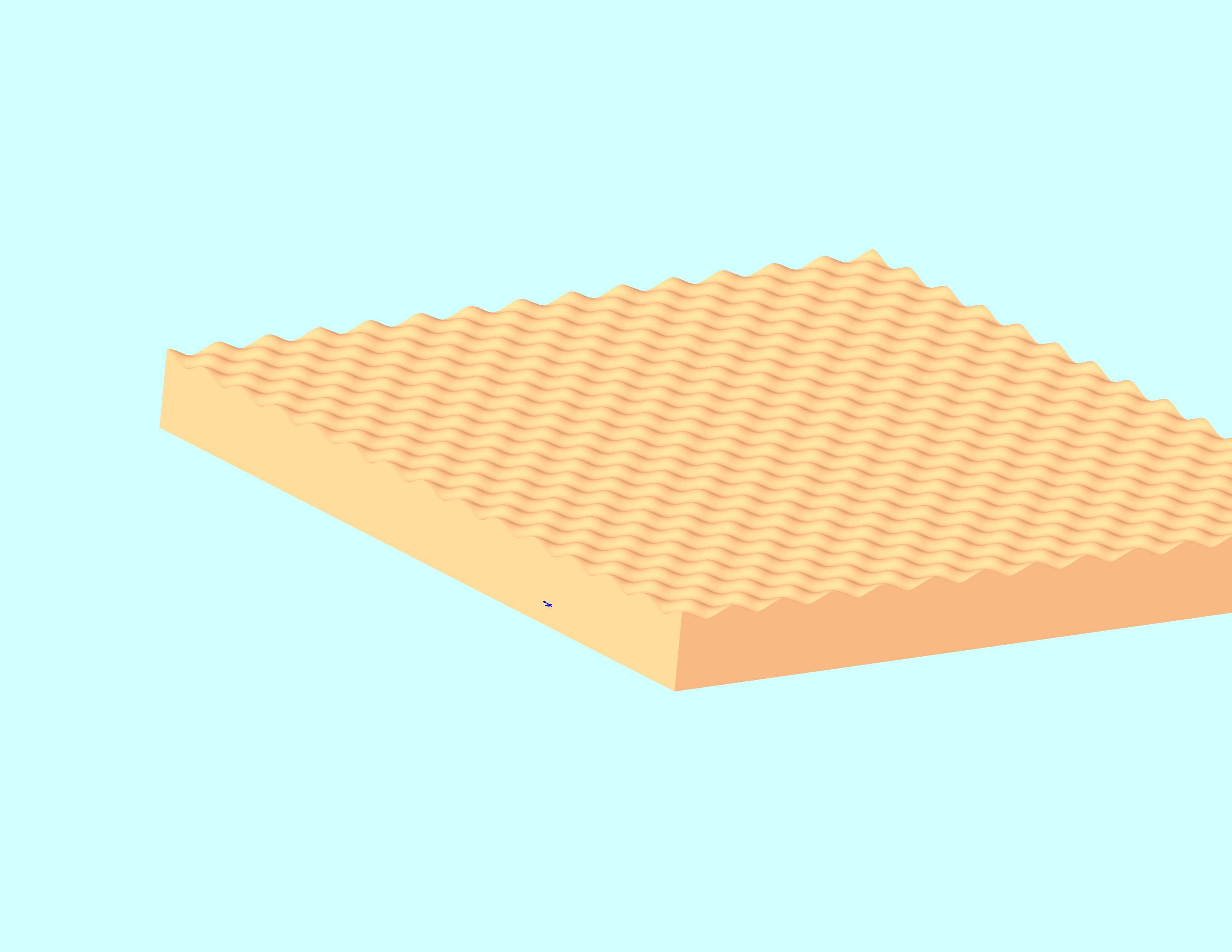

　　说到设计思路，做这个三维模型的时候，首先要规避的就是普通波浪泡沫建模时容易出现的曲面断层、波峰圆角不一致的问题。很多新手建模的时候会直接用阵列凸起的方式做波浪面，做出来的波峰位置棱角太明显，实际生产的时候这种尖角位置的泡棉很容易在反复受压之后出现开裂，而且成型的时候尖角位置的泡棉密度不均匀，软硬差异大。这个模型的波浪曲面是整体扫掠成型的，所有波峰波谷的过渡圆角完全一致，曲面连续无断点，和实际发泡成型的泡棉表面形态完全匹配。另外考虑到实际使用时的裁切需求，模型的侧边做了直边裁切基准，不管是后续要冲切成任意形状的内衬，还是整幅铺设，都可以直接以侧边为基准定位，不需要额外做基准面的修正。底层的平面部分做了微糙面的结构示意，对应实际产品背面的防滑处理，粘胶或者直接铺设的时候都能有足够的附着力，不会轻易滑移。

　　关于外形尺寸与安装边界，这个模型的基础构型是矩形块体，厚度方向分为波浪功能层和基底支撑层两部分，基底支撑层的厚度占总厚度的三分之一左右，这部分是保证低卷曲特性的核心结构，足够厚度的等密度基底可以平衡表层波浪成型带来的内应力，不会因为表层的曲面结构导致整体形变。安装的时候如果是作为衬垫使用，不需要额外的固定结构，直接铺设在安装基面即可，因为本身低卷曲的特性，整块泡沫可以完全贴附在基面上，不会出现拱起；如果是作为包装内衬使用，只需要按照安装槽的尺寸裁切对应大小，因为泡沫本身有一定的压缩量，裁切尺寸可以比安装槽的内尺寸大2到3毫米，装入之后可以靠自身的弹力卡在槽内，不需要额外粘胶固定，后续更换也很方便。要注意的是，这类泡沫的使用温度边界要控制在泡棉材料的适用范围内，长期处于过高温度环境下会导致泡棉材料软化，波浪面塌陷，失去缓冲效果，过低温度则会让泡棉变硬变脆，受冲击的时候容易碎裂，选型的时候要根据实际使用的环境温度匹配对应的泡棉材质，模型本身的结构是通用构型，可以适配不同材质的低卷曲泡沫生产需求，不管是聚氨酯软泡还是聚乙烯发泡棉，都可以基于这个结构调整参数开模成型。
