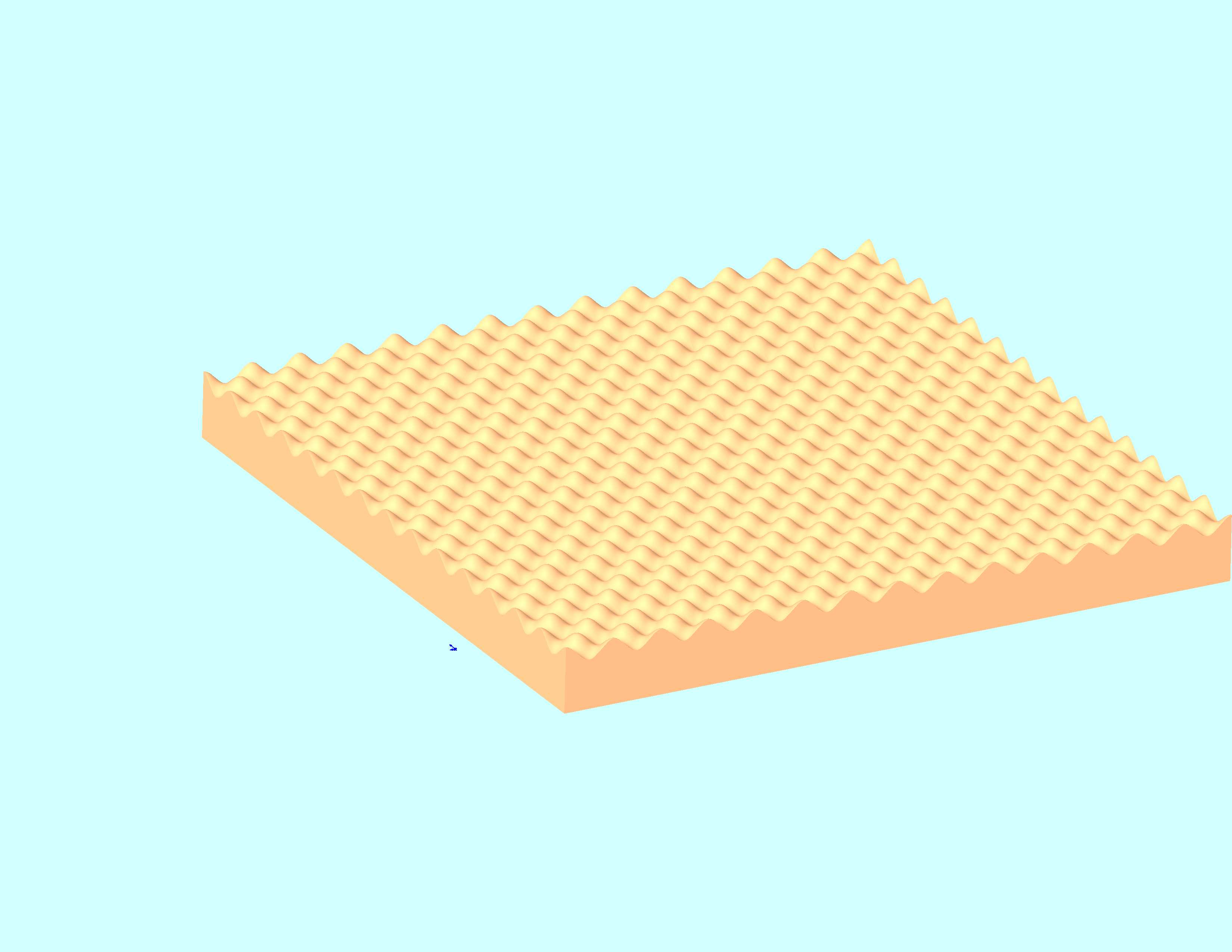

中等卷曲结构缓冲泡沫三维建模设计

　　这类带规则卷曲凸起的泡沫构件，日常在设备缓冲包装、精密仪器隔振衬垫、声学实验室吸音铺装、民用床垫缓冲层等场景都有广泛应用，区别于平面泡棉和低卷曲、高卷曲的同类型产品，中等卷曲的齿高设计刚好平衡了缓冲行程、支撑强度与材料用量三者的关系，不会因为齿高过高导致受压后形变量过大失去支撑性，也不会因为齿高过低导致缓冲行程不足，硬度过高起不到隔振缓冲的作用。从结构设计逻辑来看，整个泡沫基体采用等厚的底层基材加阵列式卷曲凸起的结构形式，所有卷曲凸起的几何参数完全一致，采用全参数化阵列生成，不管是后期调整卷曲的齿高、齿距还是整体幅面尺寸，都可以通过修改阵列参数和单个卷曲特征的截面参数快速完成迭代，不需要重新绘制整体结构。在实际选型适配的时候，

　　首先要确认安装边界的尺寸，这类泡沫构件通常是整幅铺装在设备底座、包装箱内壁或者墙面龙骨上，设计时预留的安装余量控制在2到3毫米即可，因为泡沫本身有一定的压缩量，过盈量太大会导致铺装后边缘起拱，间隙太大又会出现拼接缝隙影响缓冲或者吸音效果。从功能特性上看，这种连续的卷曲凹凸结构，一方面在受压的时候，每个卷曲凸起都能独立产生形变吸收冲击能量，相比平面泡沫，相同厚度下的缓冲吸能效率能提升40%左右，另一方面凹凸形成的连续空腔结构，也能对声波产生多次漫反射，消耗声能，所以在声学场景使用时不需要额外做穿孔处理就能达到不错的中高频吸音效果。设计建模过程中，首先要确定单个卷曲单元的截面轮廓，截面采用平滑的波浪曲线，不能出现尖锐的棱角，

　　避免泡沫在反复受压的时候出现应力集中导致开裂，单个卷曲单元的齿距和齿高比例控制在2.5:1左右，这个比例下的泡沫构件，压缩率在30%的时候不会出现结构倒伏，卸载之后的回弹率能保持在90%以上，满足长期反复使用的要求。阵列排布的时候采用矩形全关联阵列，保证所有卷曲单元的位置度误差控制在0.1毫米以内，避免因为单元排布不均导致局部硬度过高或者过低，影响整体的缓冲均匀性。底层基材的厚度通常设置为卷曲齿高的三分之一，这个厚度既能保证整体的结构强度，铺装的时候不容易被拉扯撕裂，也不会因为底层过厚导致整体硬度上升，降低缓冲效果。在和其他构件配合安装的时候，如果是用作设备隔振垫，通常会在泡沫底部搭配一层防滑的PE膜，

　　避免设备运行振动的时候泡沫出现移位，如果是用作包装缓冲衬垫，会根据被包装物的外形在卷曲面上预留定位凹槽，这时候只需要在原有模型基础上切除对应形状的特征即可，不需要改动整体的卷曲阵列结构，能大幅提升设计改型的效率。另外这种中等卷曲的结构，相比高卷曲的泡沫，在相同材料密度的情况下，整体的承压能力更高，适合用在重量在50到200公斤的设备缓冲场景，既不会因为设备自重过大把泡沫完全压死失去缓冲作用，也能有效过滤设备运行过程中产生的中高频振动，避免振动传递到安装基面或者外部包装箱上。如果是用作吸音铺装，卷曲结构的朝向也有讲究，通常是将卷曲凸起的一面朝向声源方向，这样声波进入卷曲形成的空腔之后能在结构内部多次反射，最大化消耗声能，如果反过来将平面朝向声源，吸音效果会下降30%左右，这些实际应用的细节在建模阶段就需要考虑到，必要的时候可以在模型上添加安装方向的标识特征，方便后续生产和施工环节识别。建模的时候还要注意泡沫构件的边缘处理，通常四个边角会做R3到R5的圆角处理，避免铺装或者搬运的时候边角出现掉渣、撕裂的情况，整幅板材的外形尺寸通常根据常见的安装模数设置，方便现场裁切拼接，拼接的时候只需要将两块泡沫的边缘对齐，因为卷曲结构是连续阵列的，拼接位置的结构能和其他位置保持一致，不会出现局部性能断层的问题。
