紧凑型立式水冷换热装置结构设计

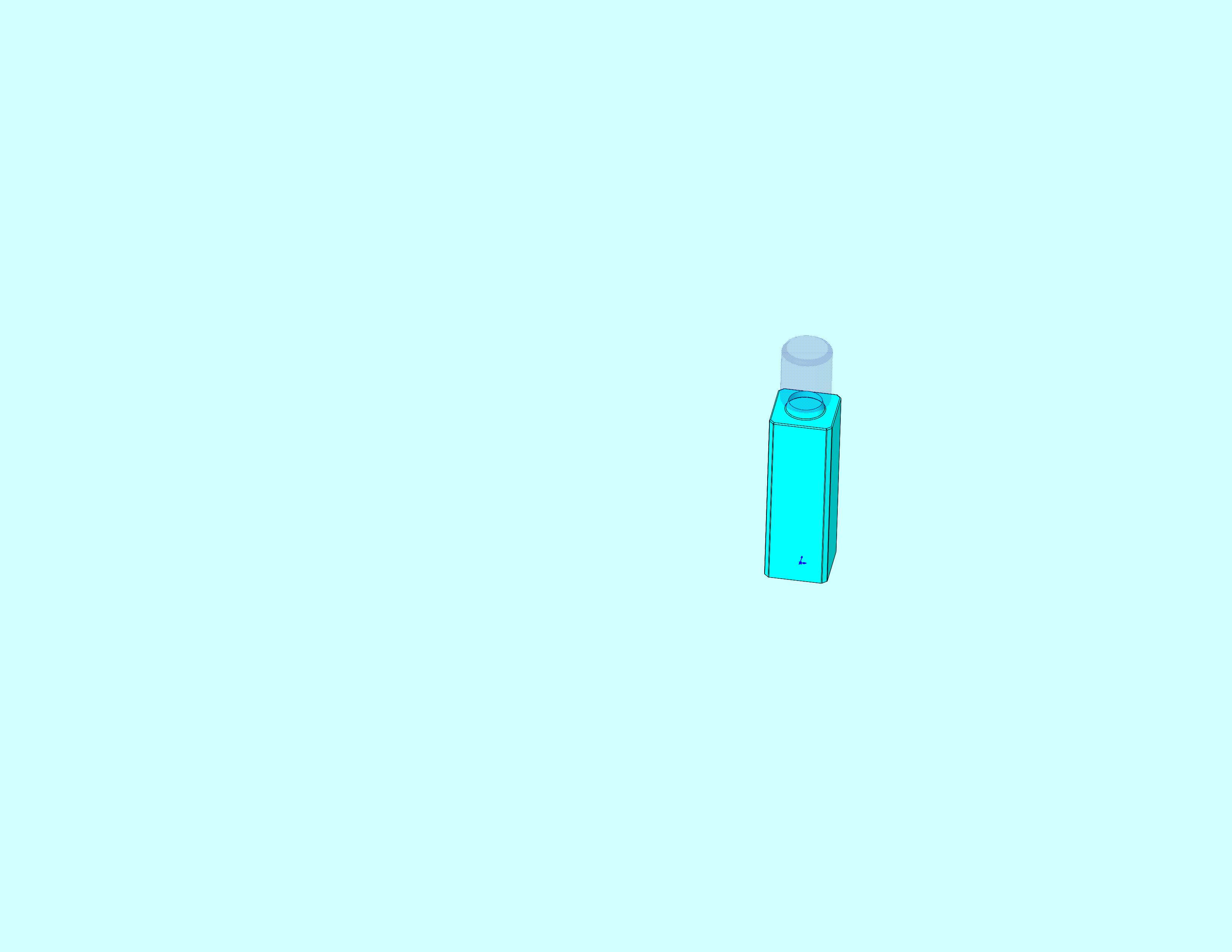

　　在电子设备温控、小型工业循环冷却、实验室精密仪器恒温配套这类场景里，紧凑型水冷装置的应用占比逐年提升，这类设备不需要像大型工业换热器那样预留大尺寸安装空间，却要在有限的体积内完成足够的热交换效率，同时兼顾安装便捷性与管路对接的通用性。这款立式水冷结构的设计，首先从安装边界做了考量，整体采用窄长型立式布局，主体截面为规整矩形，占用的水平安装面积极小，适合在设备机柜内部、工作台侧方这类狭窄空间内布置，顶部预留的管路接口采用标准圆柱对接结构，可直接匹配常规外径的流体输送软管，不需要额外做转接件加工，降低现场装配的适配成本。

　　从功能实现逻辑来看，这款水冷器的内部流道做了分层导向设计，流体从顶部接口进入后，会沿着主体内部的导流结构依次经过换热壁面，避免出现流体短路、局部滞流的问题，让流经的冷却介质可以充分和壁面接触，带走热源传导过来的热量。主体外壳采用薄壁等厚结构设计，在建模阶段就做了壁厚均匀性校验，既可以保证外壳的结构强度，避免在常规循环水压下出现鼓胀变形，也能控制整体重量，方便单人完成安装固定。顶部的接口部位做了局部加厚处理，因为管路对接时会产生径向的装接力，长期使用也可能存在管路拉扯的受力，局部加厚可以提升接口部位的抗形变能力，避免接口开裂导致的流体泄漏问题。

　　在实际选型适配的时候，需要注意这款水冷器的安装固定方式，主体底部为平整平面，可以直接通过螺栓固定在安装基板上，也可以搭配卡扣件做无打孔快装，适配不同的设备装配需求。外形的棱角位置都做了小尺寸圆角过渡，一方面是避免加工过程中出现应力集中导致的部件开裂，另一方面也可以防止安装维护时尖锐棱角划伤操作人员，符合小型工业配套设备的安全设计要求。从流体适配性来说，这款结构可以兼容常规的水冷循环介质，包括纯水、添加了防锈剂的冷却水溶液等，内部流道没有狭窄的节流缝隙，不容易被介质中的微小杂质堵塞，日常维护只需要定期做循环冲洗即可，不需要拆解清理，降低了后期运维的工作量。

　　设计过程中还考虑了不同安装姿态的适配性，虽然主体为立式布局，但内部流道的导向结构做了特殊优化，即使在小角度倾斜安装的场景下，也不会出现气堵问题，冷却介质可以顺利充满整个流道，保证换热效率不会因为安装姿态的小幅偏差出现明显衰减。主体的外表面为平整平面，可以根据实际使用需求贴附测温传感器、加热辅助模块等附加组件，拓展设备的使用场景，比如在需要精准控温的循环回路里，直接在壁面安装温度探头就可以实时监测换热壁面的温度，不需要额外在管路上加装测温三通，简化整个回路的结构。

　　从结构建模的细节来看，所有配合部位都预留了合理的公差带，比如顶部接口和管路的配合尺寸，按照常规软管的装配公差做了适配，既可以保证装配时的顺畅度，也能在卡箍锁紧后保证足够的密封性能，不会出现渗漏。主体的壁厚选择经过了刚度校核，在1.5倍额定工作压力的仿真测试下，最大形变位置的位移量不超过密封要求的阈值，可以满足长期稳定运行的结构强度要求。整体结构没有复杂的异形曲面，加工工艺性好，主体部分可以采用型材焊接或者一体注塑的方式加工，根据不同的使用场景选择对应的加工材质，比如普通民用场景可以采用阻燃塑料材质降低成本，工业场景可以采用铝合金或者不锈钢材质提升耐腐蚀性与结构强度，不需要对整体结构做大幅修改就可以适配不同的加工工艺，拓展了这款结构的适用范围。
