凯瑟TG301空气干燥器三维结构设计

　　在工业气动系统的实际运维场景里，压缩空气带水是引发气动元件卡滞、管路锈蚀、工艺用气品质不达标的核心诱因之一，这款凯瑟TG301空气干燥器，正是面向中小型压缩空气站末端用气点的干燥处理需求开发的气源处理设备，常配套同品牌螺杆式空压机使用，覆盖机加工车间气动夹具供气、电子组装线洁净用气、喷涂线工艺气源处理等多类工业场景，能将压缩空气的压力露点稳定控制在符合工业气动系统要求的区间，避免液态水随压缩空气进入后端用气设备造成故障。

　　从结构设计思路来看，这款设备采用立式柜式集成布局，没有采用零散的管路外接结构，将制冷换热单元、气水分离模块、排水组件、电气控制单元全部集成在封闭柜体内，外部仅预留压缩空气进气口、干燥气出气口以及冷凝水排放接口，安装时不需要在现场进行复杂的管路拼接，只需要对接对应口径的气源管路与排水管路即可完成部署，能大幅降低现场安装的施工量，同时封闭柜体结构能隔绝车间内的粉尘、切削液飞溅对内部核心元件的侵蚀，适配机加工、汽配制造这类车间环境相对复杂的使用场景。

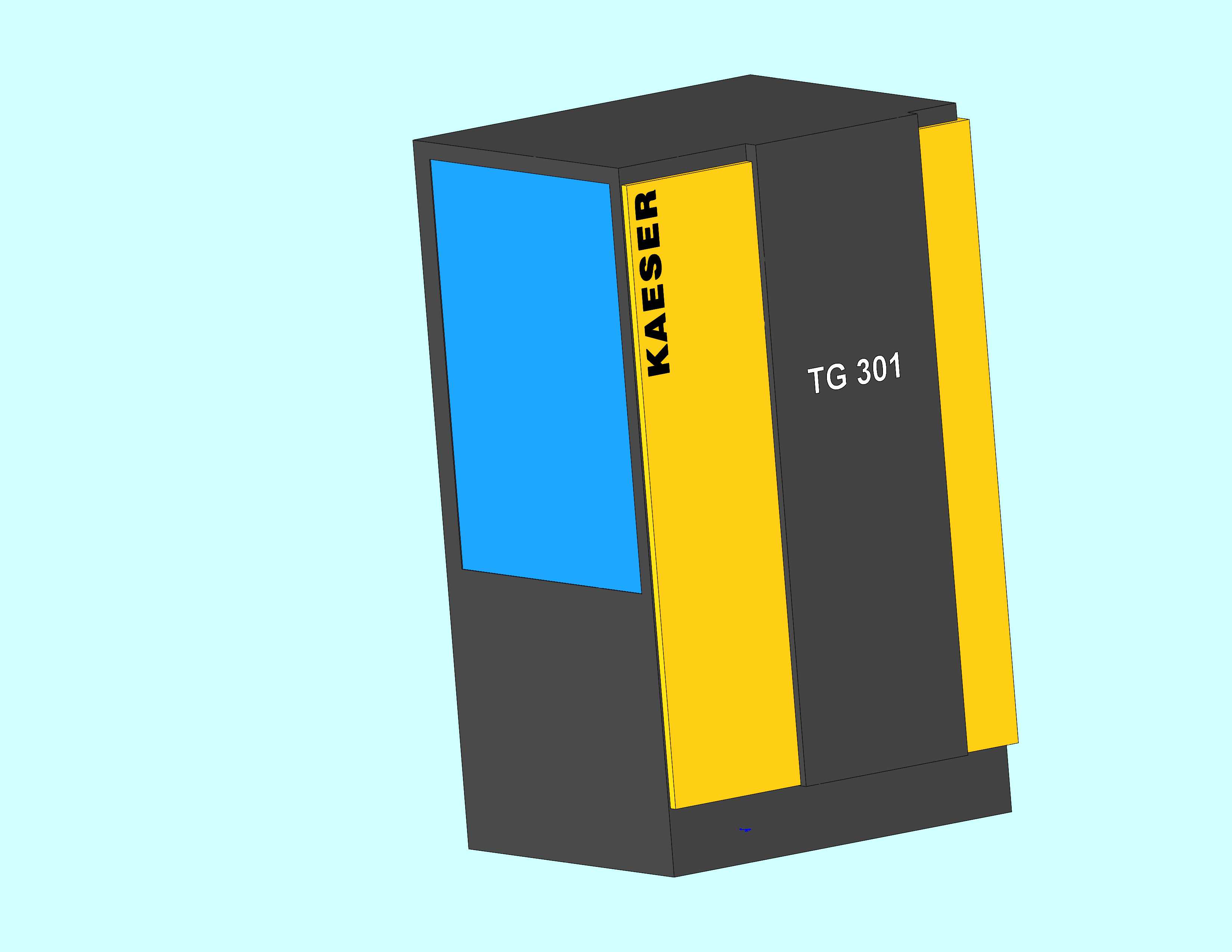

　　设备的外形采用规整的长方体立式结构，主体框架采用冷轧钢板折弯拼接成型，外部做深灰与品牌黄的双色喷涂处理，正面左侧预留蓝色透明观察窗，可直接观察内部换热组件的运行状态与冷凝水积存情况，不需要拆解柜体就能完成日常巡检；正面右侧印有清晰的设备型号标识，侧面的品牌标识条采用竖向排版，在车间多台设备并排布置时能快速识别设备类型。设备的安装边界设计充分考虑了中小型车间的空间利用率，底部预留标准的地脚安装孔位，不需要额外搭建大型安装基座，直接固定在硬化地面即可，设备背部与墙面预留不小于15厘米的散热间隙就能满足通风散热要求，侧面预留的检修门采用快拆螺丝固定，日常更换过滤滤芯、检修排水阀时不需要完全拆解柜体，能缩短日常维护的停机时间。

　　从功能特性上看，这款干燥器采用冷冻式干燥的工作原理，通过制冷系统将通入的高温高湿压缩空气降温至压力露点温度以下，使空气中的气态水凝结为液态水滴，再通过内置的气水分离装置将液态水从气流中分离出来，通过自动排水器排出设备外，经过干燥处理的压缩空气再经过回温组件升温后输出，避免输出管路因温差过大产生外壁结露问题。设备内部的气流通道采用等径变向设计，尽可能降低压缩空气通过时的压力损失，避免因干燥器接入造成后端用气点压力不足的问题；内置的温度传感器与压力保护模块，能在制冷系统异常、气源压力超标的时候自动触发保护机制，避免设备核心元件损坏。

　　在三维建模的细节处理上，这款模型完整还原了设备的外部装配关系，包括柜体的拼接缝隙、观察窗的安装压边、标识的位置与排版、底部的安装孔位尺寸、侧面的散热格栅结构，同时对内部核心组件的占位空间做了准确还原，能直接用于车间气源管路布置的三维布局仿真，在做整厂压缩空气管网设计时，可以直接调用该模型进行安装空间校验、管路走向排布，避免现场安装时出现设备与其他管线、工位设施干涉的问题。不同于仅做外观示意的简化模型，这款模型的接口位置、安装尺寸都和实际设备保持一致，在做设备选型配套时，可以直接匹配对应的空压机参数、管路通径，提前核算安装空间是否满足要求，减少现场施工的整改量。

　　日常使用中，这类立式空气干燥器通常布置在空压机站房的出气端，或者车间用气集中区域的气源分支点，相比大型集中式干燥设备，这款设备的处理量适配单台或者少量用气设备的干燥需求，不需要对整个厂区的主管网进行改造，就能实现局部用气点的气源品质提升，对于老旧车间气源系统升级、新增工位的气源配套来说，这类集成式干燥设备的部署灵活性更高，维护难度也更低。建模过程中对设备的重心位置也做了对应还原，底部安装孔的承重参数匹配设备满负荷运行时的总重量，在做安装支架设计、地面承重核算时可以直接参考模型的重量分布参数，不需要额外进行实物测绘。
