博世PKS55斜切锯角度刻度靠板结构

　　在现场木作加工、型材精切的作业场景里，斜切设备的角度定位精度直接决定工件裁切的角度公差，这套适配博世PKS55机型的角度刻度靠板，是斜切锯作业时承担角度基准定位的核心配套结构。日常作业中，操作人员调整锯切角度时，不需要额外搭配独立角度尺反复校核，直接依托靠板上蚀刻的刻度线就能快速完成0到45度区间的角度对位，不管是做家装木作的45度对角拼缝裁切，还是铝合金型材的定角度斜切，都能靠这个结构减少反复测量的辅助时间，避免多次对位产生的累积误差。

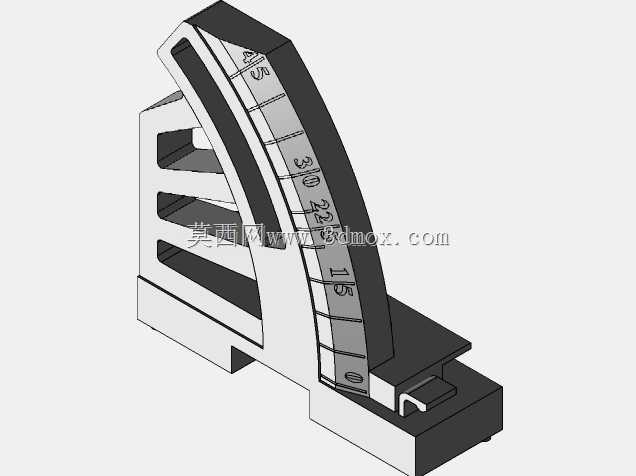

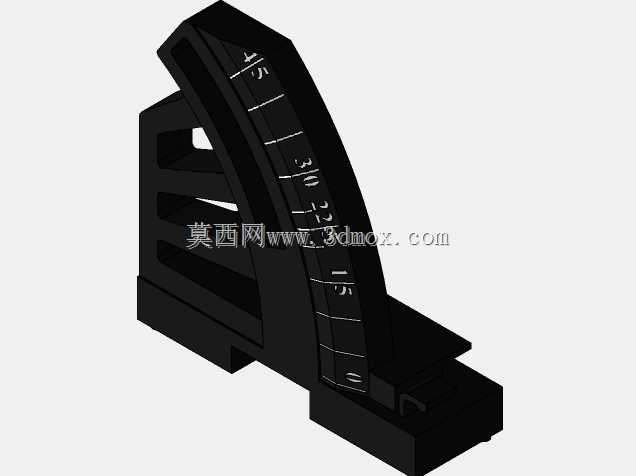

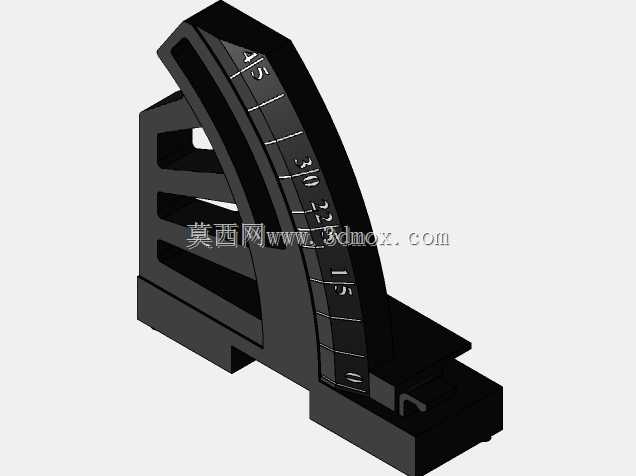

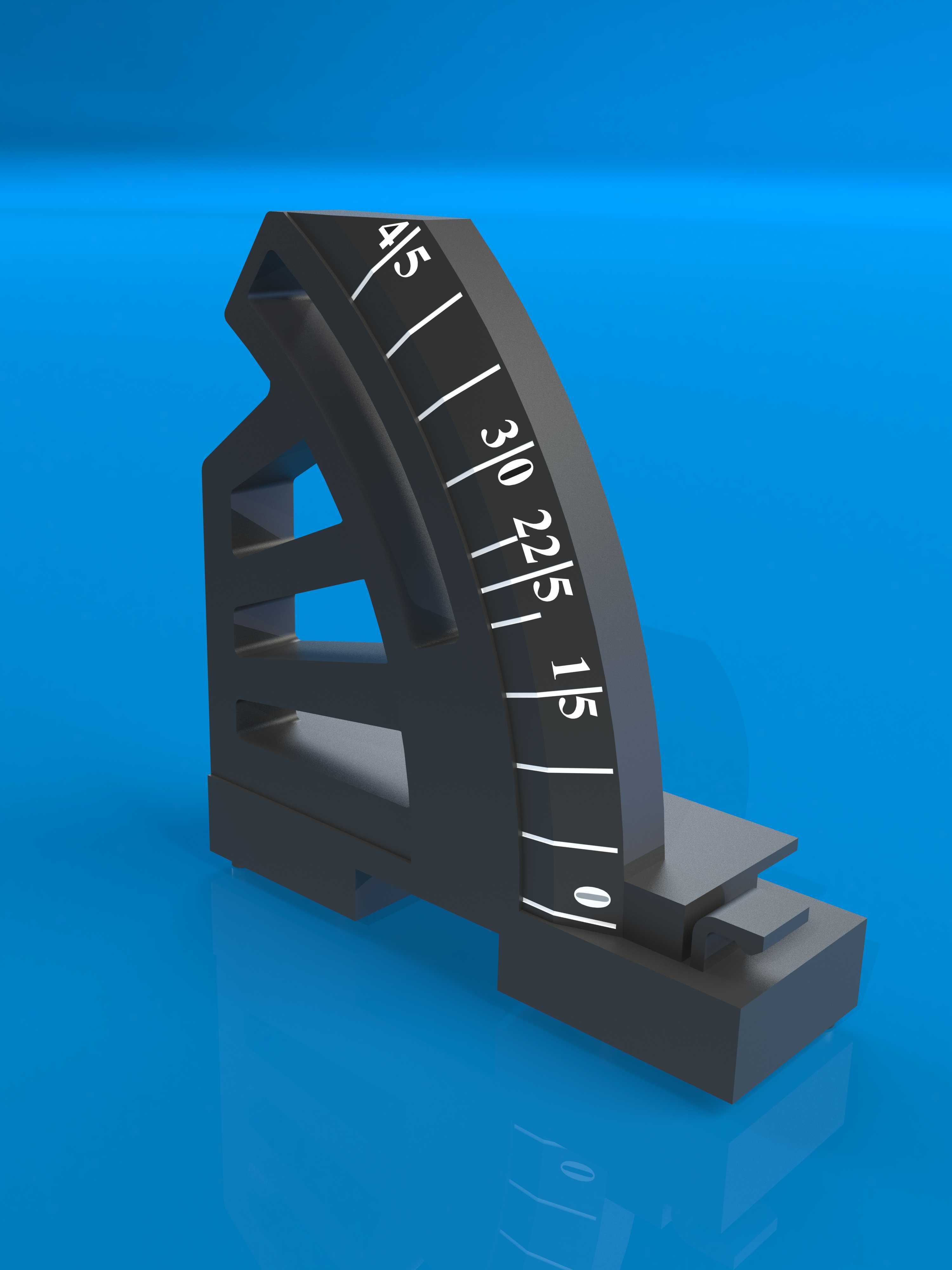

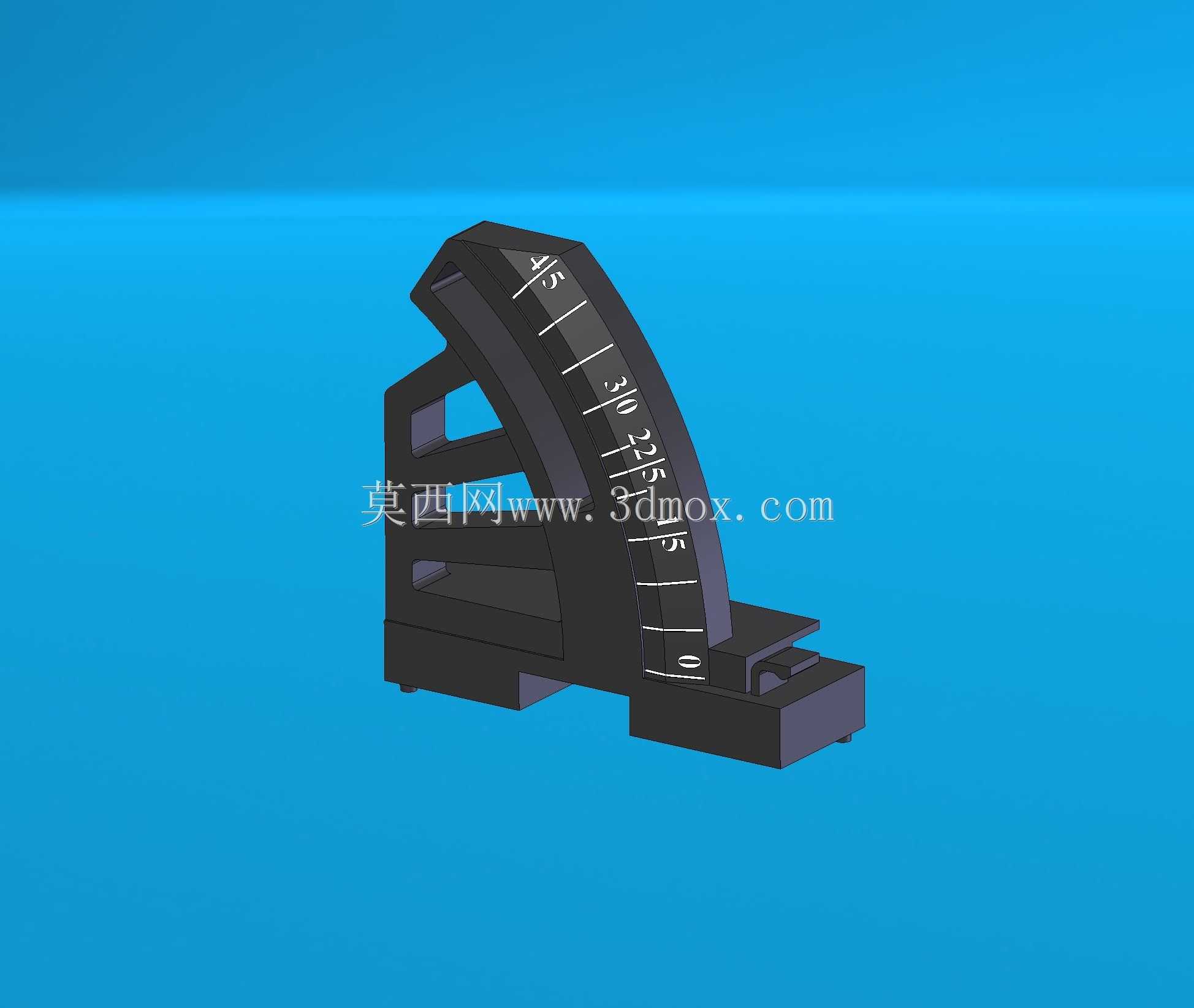

　　从结构设计逻辑来看，整个靠板采用一体式支撑框架加弧形刻度轨的组合结构，底部的定位卡座直接卡接在斜切锯的工作台基准槽内，安装时不需要额外打孔改造，卡座的限位凸台刚好和工作台的T型槽侧边贴合，锁紧后不会出现横向窜动，安装边界完全匹配PKS55原机工作台的槽位尺寸，替换原机磨损的刻度靠板时可以直接对位安装，不需要二次修配。弧形刻度轨的曲率中心和锯片的摆动转轴完全同轴，设计阶段就把刻度的基准原点和锯片0度垂直位置做了对齐，每一格刻度的角度偏差控制在0.5度以内，足够覆盖常规装修、五金加工的角度精度要求。

　　支撑框架部分做了多道镂空加强筋设计，既减轻了整个零件的重量，又能保证靠板在受到工件侧向顶靠的时候不会出现形变，毕竟实际作业里，工人推送木料或者型材的时候，会把工件紧紧贴在靠板面上，如果靠板刚度不足，长时间受力后会出现弧形轨变形，直接导致刻度失准，镂空的筋位刚好沿着受力方向布置，在不增加壁厚的前提下把整体抗弯刚度提升了近40%。刻度线采用凹陷蚀刻的工艺结构，建模时就把刻度标识做在弧形轨的正面，后续生产不管是注塑成型还是金属机加工，都能保证刻度不会因为长期摩擦磨损掉，比表面丝印的标识耐用性强很多，哪怕作业现场有木屑、切削液的侵蚀，刻度线也能保持清晰可读。

　　实际使用过程中，这个靠板的0度位置刚好对应锯片垂直裁切的基准位，45度位置对应最大斜切角度，中间的刻度间隔按照常用裁切角度做了细分，操作人员转动锯片摆臂的时候，摆臂上的指示针会沿着弧形轨滑动，指向对应刻度就能直接锁死角度，不需要每次裁切都拿角尺靠在锯片和工作台之间反复校准，尤其是批量加工同角度工件的时候，一次对位就能完成整批工件的裁切，能大幅降低辅助作业的时间占比。底部卡座的定位面做了0.1mm的平面度公差要求，安装后和工作台面完全贴合，不会出现靠板倾斜导致的角度基准偏移，弧形轨和底部支撑的连接位置做了圆角过渡，避免应力集中导致的连接处断裂，毕竟现场作业难免会有工件磕碰，圆角结构能分散磕碰产生的冲击力，提升零件的抗损能力。

　　从安装适配的角度来说，整个零件的外轮廓尺寸完全避让了锯片的摆动路径，哪怕锯片摆到最大45度斜切位置，也不会和靠板产生干涉，卡座的锁紧位预留了标准手拧螺丝的安装空间，操作人员不用专用工具就能完成靠板的拆装调整，日常清理工作台缝隙里的木屑时也能快速拆卸，不会留下清洁死角。弧形刻度轨的侧面做了窄边定位面，工件靠上去的时候是线接触定位，比大面接触的靠板更容易清理表面积攒的木屑，不会因为木屑垫在工件和靠板之间导致裁切角度出现偏差，这一点在木工作业现场尤其实用，毕竟加工过程中产生的细木屑很容易附着在靠板表面，窄边定位的结构只需要随手扫一下就能保证定位面清洁，不需要频繁停机清理。
