通风划线式汽车制动盘结构设计

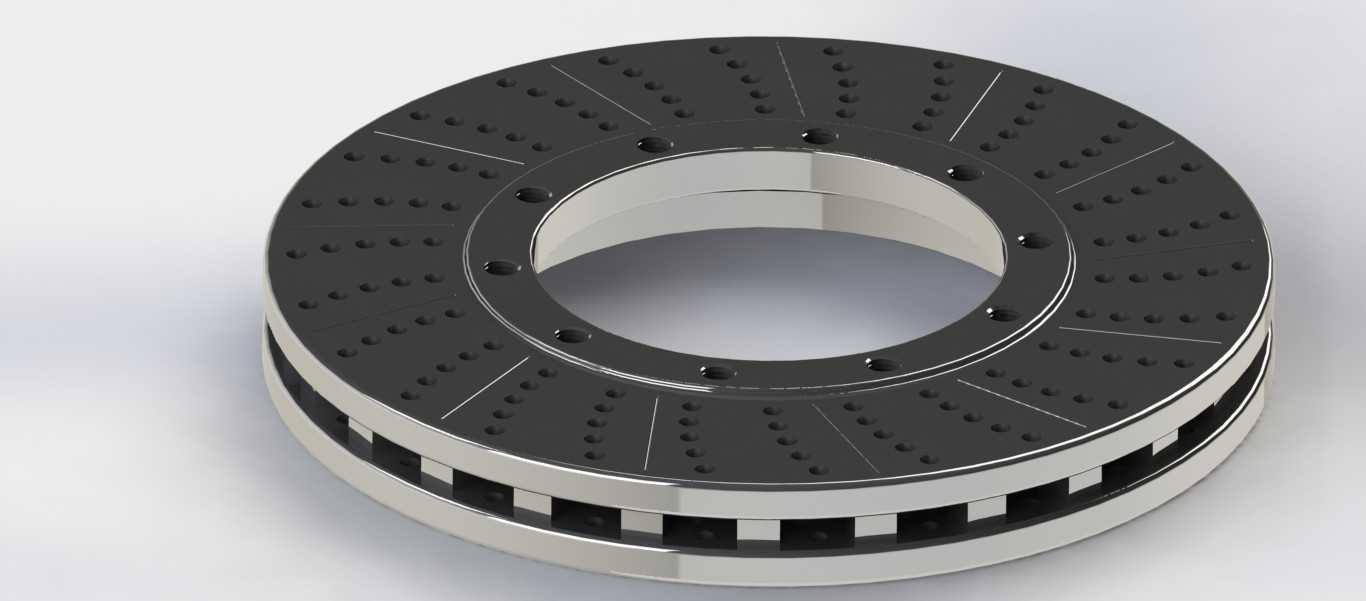

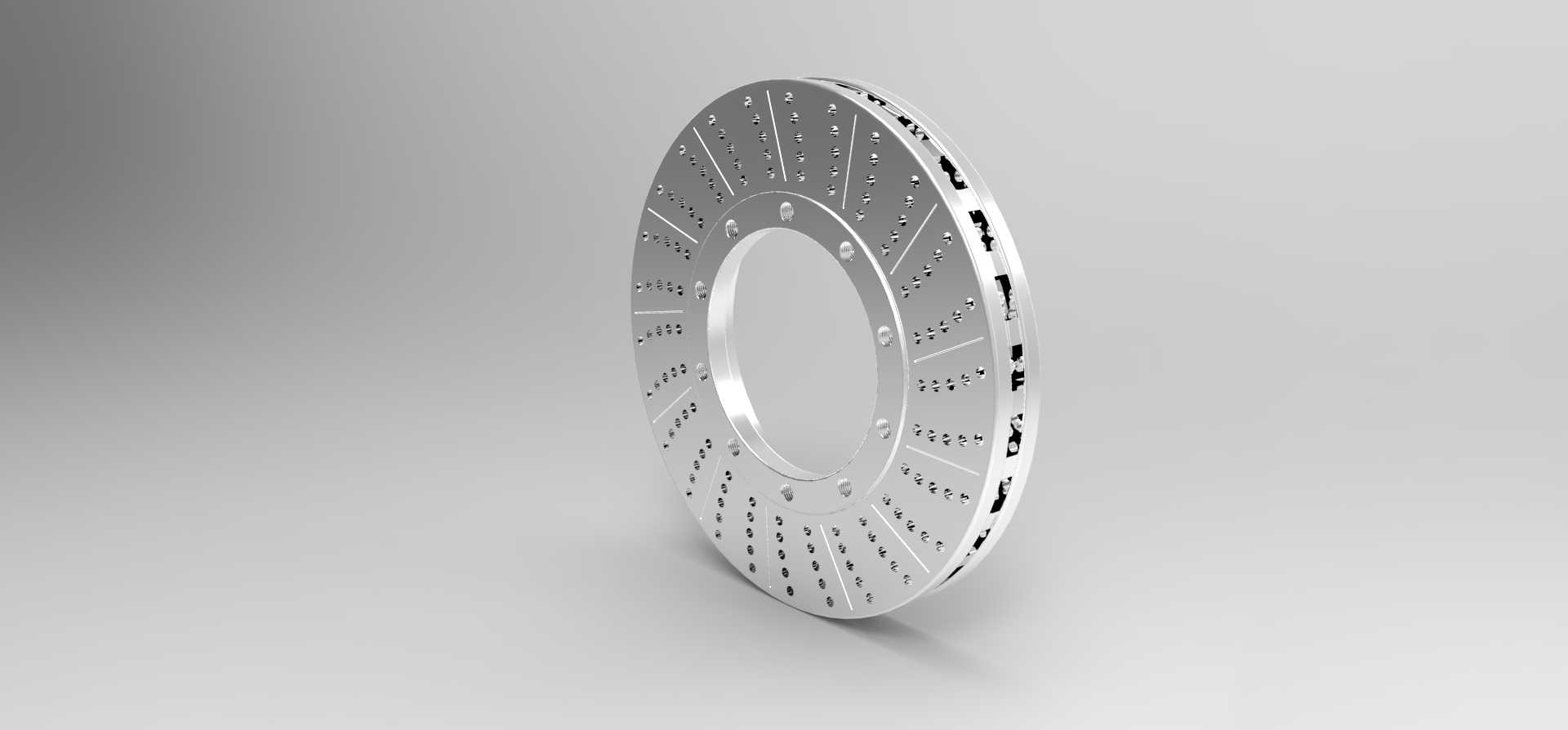

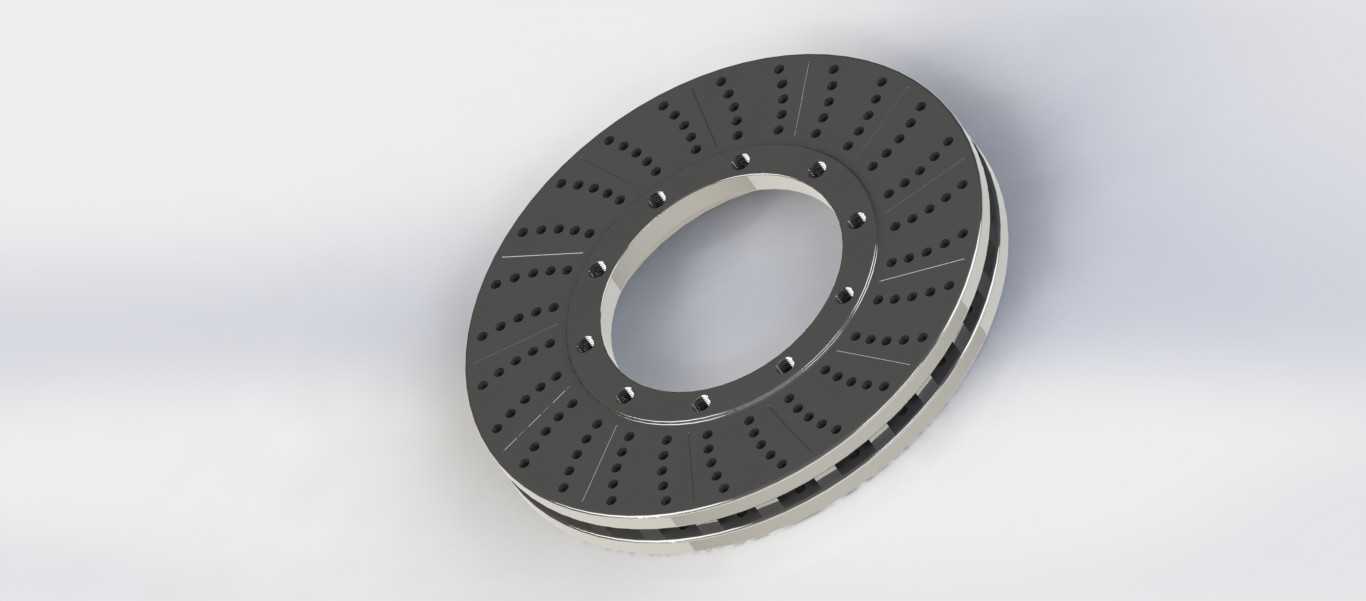

　　在乘用车与轻型商用车的行车制动系统里，盘式制动部件早已替代传统鼓式结构成为前轮标配，部分高性能车型甚至实现四轮全盘式配置，核心原因就在于其热稳定性强、制动响应线性、涉水后恢复速度快的特性，而制动盘作为整个制动系统里直接与摩擦片耦合、承担动能向热能转换的核心承载件，其结构设计直接决定了整车制动效能的衰减阈值与连续制动工况下的可靠性。本次呈现的这款制动盘采用典型的通风式双层结构，两层摩擦盘面之间通过均匀分布的径向导流筋连接，车辆行驶时轮辋带动制动盘旋转，导流筋会形成类似离心风扇的泵气效应，将制动盘内侧的热空气沿径向甩出，同时从轮毂中心区域吸入常温空气，持续带走摩擦产生的热量，避免连续制动时盘面温度过高引发摩擦系数骤降的热衰退现象。

　　盘面表面加工有密集的斜向划线沟槽，这类结构并非装饰用途，实际装车工况下，划线会在摩擦片与盘面接触的过程中持续刮除摩擦片表面因高温形成的碳化层与磨屑，避免磨屑在摩擦界面堆积形成光滑的釉质层，保证摩擦副始终处于稳定的啮合状态，同时划线还能打破盘面水膜，在雨天涉水行驶时快速排开接触面的积水，缩短制动响应的滞后时间。从安装边界来看，制动盘中心的定位止口与轮毂轴承的安装轴颈采用过渡配合，止口周围均匀分布的螺栓孔对应轮毂轴头的固定螺柱，装配时螺栓按照对角顺序分次拧紧，保证制动盘端面跳动量控制在0.05mm以内，避免制动时出现方向盘抖动的问题。制动盘的摩擦环外径尺寸匹配对应车型的轮辋内径与制动卡钳的活塞跨度，摩擦面的厚度预留了足够的磨损余量，

　　当盘面磨损至极限厚度标记时必须进行更换，防止结构强度不足引发制动失效。设计过程中需要重点考量摩擦面的平面度与粗糙度要求，粗加工后进行时效处理消除铸造内应力，再通过精加工保证两侧摩擦面的平行度公差，避免制动时出现偏磨。导流筋的排布角度经过反复校核，既要保证足够的通风散热效率，也要兼顾旋转时的动平衡性能，成品制动盘装配前需要逐件进行动平衡检测，在非摩擦面的指定位置铣去多余重量，将剩余不平衡量控制在允许范围内，避免高速行驶时车轮出现异常振动。这类划线通风盘相比普通光面实心盘，更适合经常在山路行驶、需要频繁制动的使用场景，也能满足部分入门级性能车的制动需求，其结构不需要改动原车的卡钳安装位，可直接替换同规格的原厂制动盘，

　　在售后改装市场也有较高的适配性。日常使用中，制动盘的常见失效形式除了正常磨损外，还包括长时间剧烈制动后骤冷引发的盘面热变形、硬点摩擦导致的盘面沟槽、以及材质问题引发的热裂纹，因此在结构设计时除了保证散热效率，还对材质的高温力学性能有明确要求，通常采用添加合金元素的灰铸铁材质，兼顾耐磨性、导热性与成本控制，摩擦面的硬度均匀性也需要严格管控，避免局部硬度过高导致摩擦片异常磨损。
